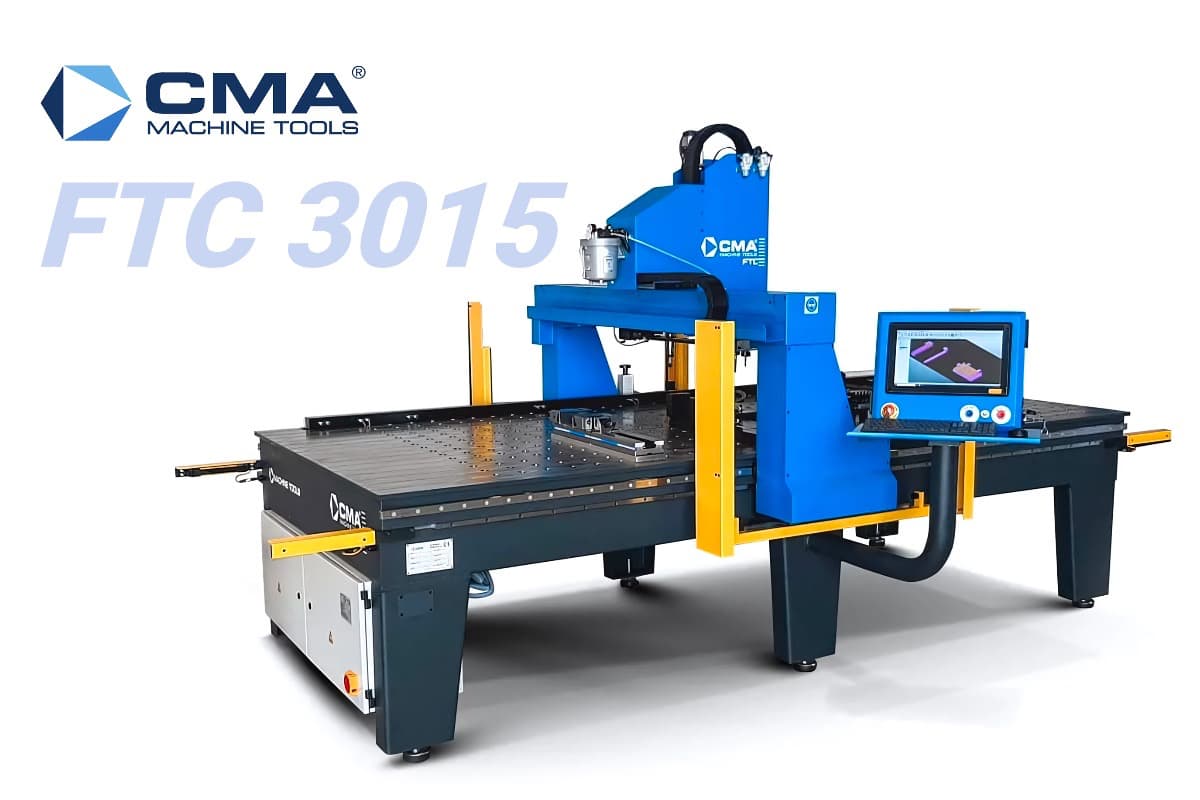

Обрабатывающий резьбонарезной центр с ЧПУ CMA FTC 3015

Назначение

CMA FTC 3015 – трёхосевой резьбонарезной центр с ЧПУ для последующей обработки деталей после лазерной резки, а также для комплексной обработки небольших металлических заготовок, листовых деталей, труб и профилей.

Модель выполняет нарезание резьбы, сверление, зенкование, термосверление и развёртывание. Для сверления предусмотрены стандартный цикл, дробление стружки и специальный цикл обработки полых профилей.

Основные параметры

Возможности обработки

FTC 3015 нарезает резьбу в диапазоне M3-M16, выполняет формование резьбы до M12 и сверлит отверстия диаметром до 14 мм. Шпиндель работает в диапазоне 50-3000 об/мин и развивает номинальный крутящий момент 24 Н·м.

Кроме обычного сверления, центр поддерживает зенкование, развёртывание и термосверление с оптимизированной кривой подачи. Быстросменный интерфейс KTA позволяет подбирать инструментальный держатель под конкретную операцию.

Программирование и управление

Графическая система управления позволяет создавать программы непосредственно на станке и импортировать чертежи DXF. Координаты отверстий и технологические операции задаются с помощью встроенных макросов.

Программное обеспечение поддерживает раскладку нескольких деталей, маятниковый режим, трёхмерную симуляцию и предупреждение о возможных столкновениях. Функция Back-Edit позволяет подготавливать новое задание во время выполнения текущей программы.

Подвижная панель управления оснащена сенсорным экраном 22″. Подключение Ethernet RJ45 используется для передачи данных и удалённой диагностики.

Конструкция

Зажимной стол System 28 имеет размер 3620 × 1650 мм и рассчитан на нагрузку до 500 кг. На столе могут устанавливаться прижимы, тиски, щеточные опоры и другие элементы фиксации заготовок.

Ход по оси Z составляет 260 мм, расстояние от шпинделя до поверхности стола – 170-430 мм. Скорость перемещения по осям X и Y достигает 40 м/мин, по оси Z – 8 м/мин.

Стандартная комплектация

• Автоматический магазин на 10 инструментов
• Датчик измерения длины инструмента
• Контроль поломки инструмента
• Зажимной стол System 28
• Система микросмазки инструмента
• Световые защитные барьеры
• Пневматические подключения с обеих сторон
• Подвижная панель управления с экраном 22″

Варианты конфигурации

Для FTC 3015 предлагаются электронный маховик ручного управления, автоматический датчик высоты заготовки Z-Reader, системы подачи пасты и масла, дополнительная лицензия графического программирования и программное обеспечение TapCam CAD/CAM.
