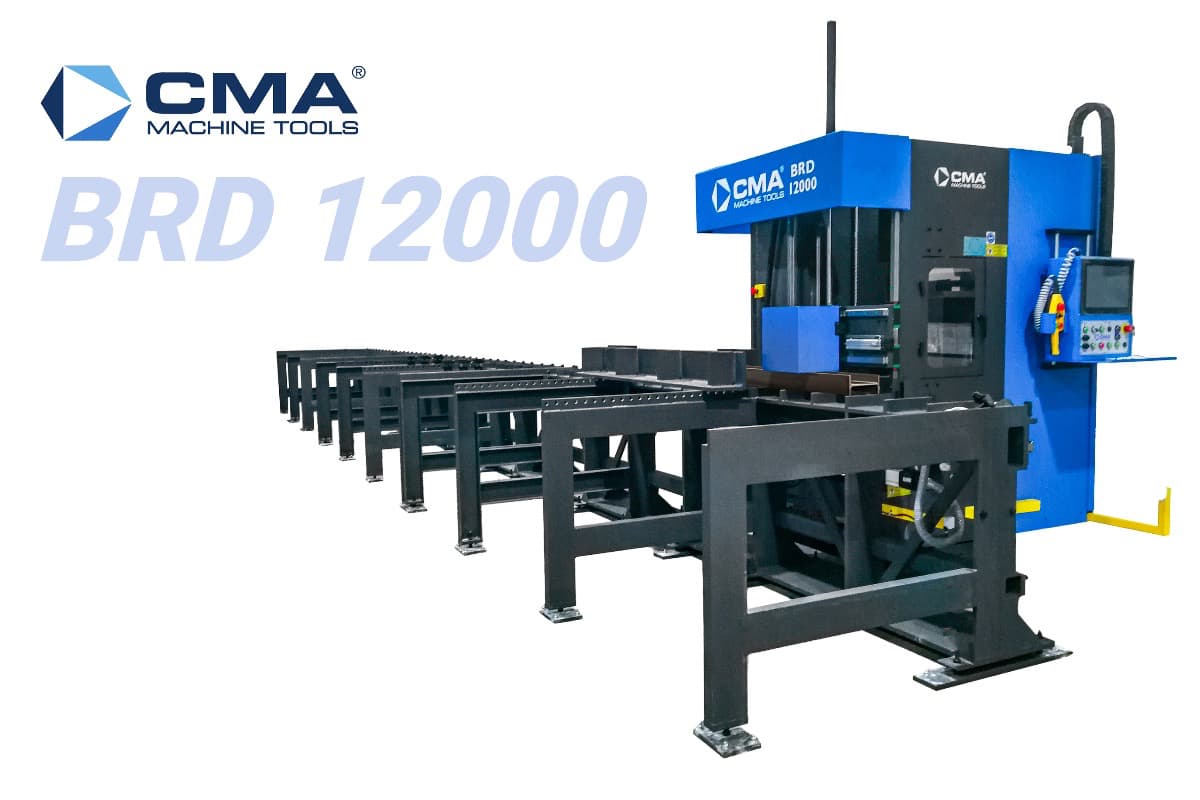

Обрабатывающий резьбонарезной центр с ЧПУ CMA BRD 12000

Назначение

CMA BRD 12000 предназначен для автоматизированной обработки металлических профилей длиной до 12 000 мм. Центр выполняет сверление, глубокое сверление, нарезание резьбы, зенкование, маркировку, гравировку и лёгкое фрезерование.

Оборудование подходит для единичных деталей, малых партий и серийных заданий. Гидравлическая система фиксирует профиль, а лазерный датчик определяет его нулевую точку перед обработкой.

Основные параметры

Программирование и управление

Графическая система позволяет выбирать форму профиля, задавать координаты и назначать операции посредством встроенных макросов. Для специальных инструментов и произвольных циклов предусмотрено программирование в DIN/ISO.

Режимы резания определяются автоматически после выбора инструмента. Доступны раскладка деталей, 3D-симуляция, предупреждение о столкновениях и Back-Edit для подготовки следующей программы во время текущего цикла.

Двухосевая интерполяция X/Y применяется при лёгком фрезеровании, а совместное управление X/Y/Z поддерживает спиральное фрезерование.

Конструкция

Центр обрабатывает профили с поперечным размером от 50 × 50 до 610 × 610 мм. Стандартный ход Y составляет 610 мм. Ось X перемещается со скоростью до 30 м/мин, Y – до 25 м/мин, Z – до 4,8 м/мин.

Шпиндель развивает номинальный крутящий момент 167 Н·м при частоте 3000 об/мин. Подтверждённые возможности включают сверление диаметром до 42 мм и нарезание резьбы до M27.

Стандартная комплектация

• Автоматический магазин на 6 инструментов
• Автоматическое измерение длины инструмента
• Гидравлическая система зажима профиля
• Лазерный датчик нулевой точки
• Сенсорный промышленный компьютер 22″
• Графическое программирование и DIN/ISO
• Внешний пульт управления
• Система микросмазки с подачей через инструмент
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Ход Y и зона зажима могут быть увеличены до 1050 или 1250 мм для обработки профилей высотой до 1000 или 1200 мм.

Дополнительно доступны беспроводной пульт, Z-Reader, устройства поворота профиля, угловой стол, механические зажимы, дополнительные лицензии графического программирования и DrillCam CAD/CAM.
