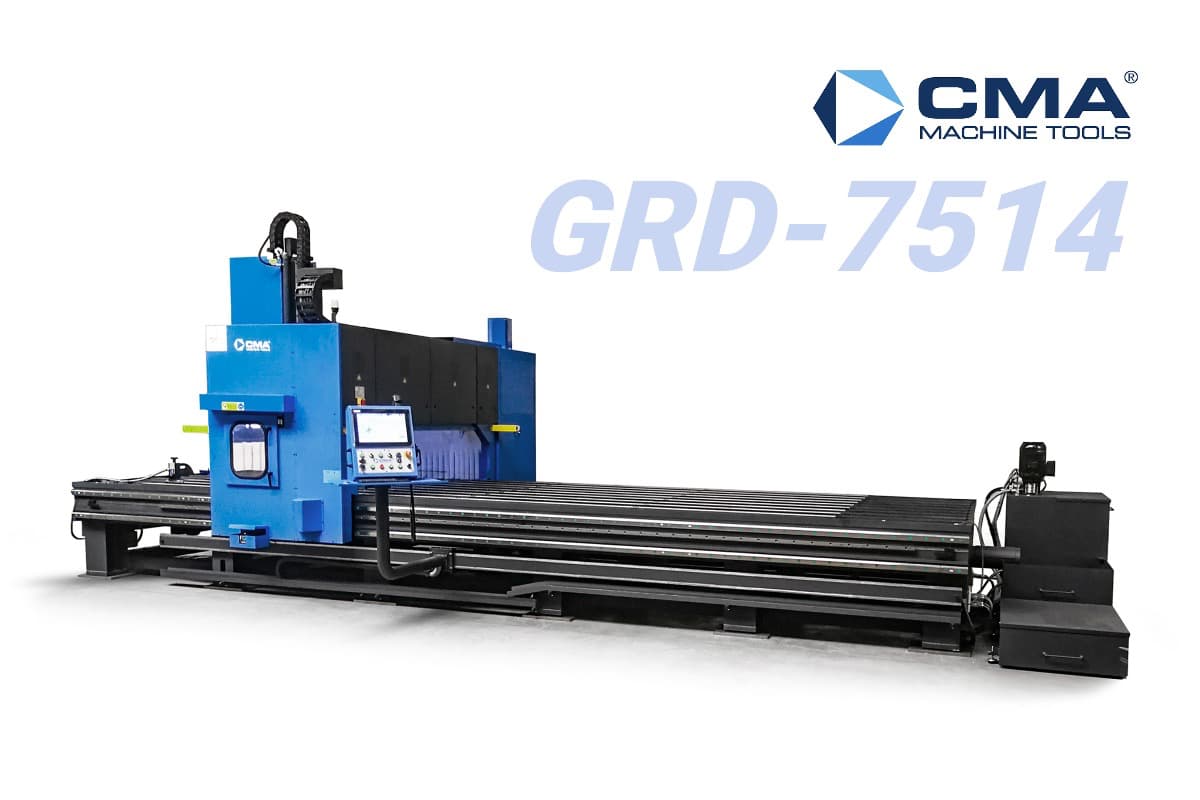

Обрабатывающий центр с ЧПУ CMA GRD-7514

Назначение

CMA GRD-7514 – трёхосевой обрабатывающий центр с ЧПУ для сверления, нарезания резьбы, зенкования, термосверления и фрезерования протяжённых металлических деталей.

Рабочая зона X/Y 7500 × 1450 мм позволяет выполнять операции в многочисленных координатах по длине изделия. Стол также подходит для последовательного размещения нескольких заготовок при единичном, мелкосерийном и серийном производстве.

Основные параметры

Программирование и управление

Управляющая программа создаётся в графической системе станка или записывается в DIN/ISO. Встроенные макросы позволяют задавать геометрию детали, координаты отверстий и последовательность операций по всей рабочей длине.

Режимы резания определяются автоматически в соответствии с выбранным инструментом. Перед запуском доступна 3D-симуляция с предупреждением о столкновениях. Функции раскладки и Back-Edit упрощают подготовку повторяющихся производственных заданий.

Интерполяция X/Y поддерживает прямолинейную обработку и дуги. Совместное перемещение X/Y/Z применяется для линейного, спирального и резьбового фрезерования.

Конструкция

Рабочий стол размером 7500 × 1330 мм имеет высоту 880 мм и рассчитан на нагрузку 2000 кг/м². Заготовки и оснастка закрепляются в шести Т-образных пазах шириной 20 мм с шагом 250 мм.

Расстояние между стойками портала составляет 1750 мм. Ось X перемещается со скоростью до 30 м/мин, ось Y – до 20 м/мин, ось Z – до 4,8 м/мин. Расстояние от шпинделя до поверхности стола составляет 120-620 мм.

Стандартная комплектация

• Автоматический магазин на 14 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный компьютер 22″
• Графическое программирование и DIN/ISO
• Лазерный датчик рабочей зоны
• Световые завесы безопасности по сторонам портала
• Заднее защитное ограждение
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Шпиндельные приводы работают в диапазоне 2000-6000 об/мин. Двигатель 13,1 кВт обеспечивает крутящий момент 83-250 Н·м. Для обработки с повышенной нагрузкой предлагается двигатель мощностью 30 кВт.

В перечень опций входят BT50, мотор-шпиндель 12 000 об/мин, инструментальные магазины увеличенной вместимости, усиленные направляющие X, увеличенный ход Z, четвёртая ось, системы Renishaw, охлаждение через шпиндель, второй обрабатывающий узел и CAD/CAM.
