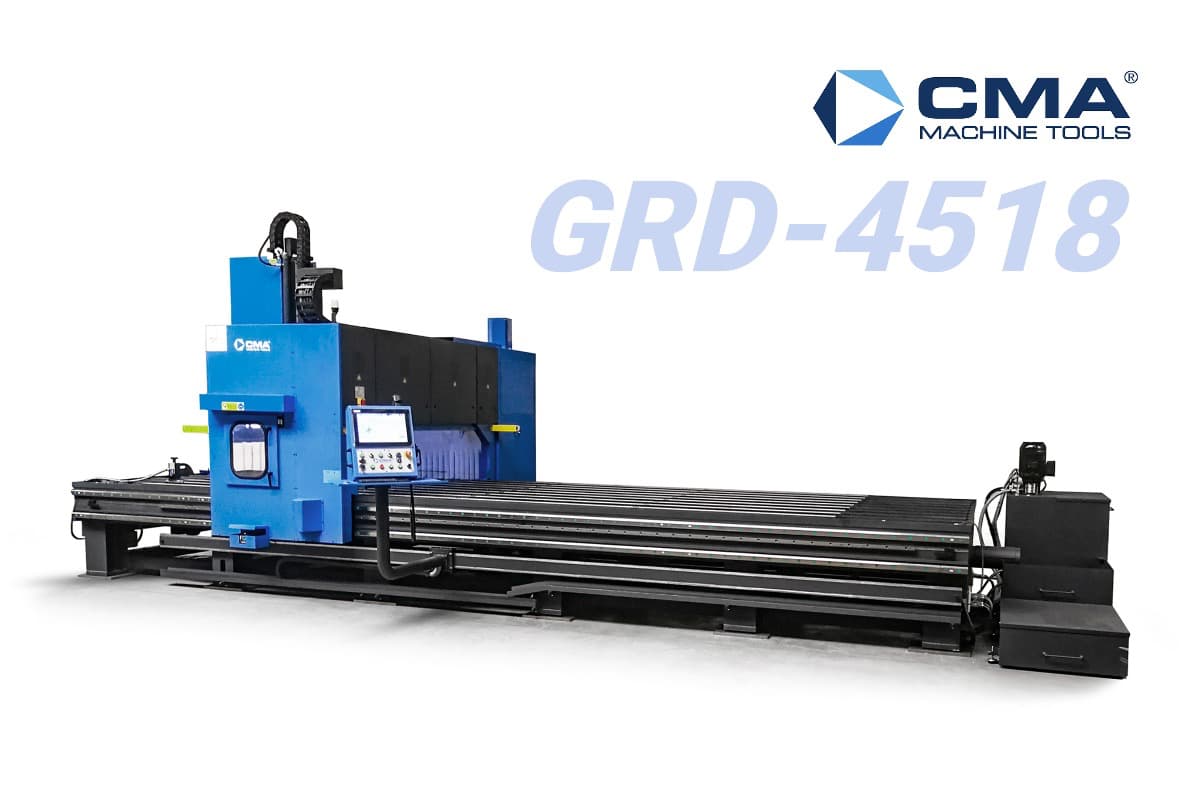

Обрабатывающий центр с ЧПУ CMA GRD-4518

Назначение

Рабочая зона 4500 × 1800 мм делает CMA GRD-4518 подходящим для деталей, которым одновременно требуется увеличенная длина и ширина обработки. На столе можно закреплять одно крупное изделие или несколько небольших заготовок.

Оборудование выполняет сверление, нарезание резьбы, зенкование, термосверление, линейное, спиральное и резьбовое фрезерование. Модель может применяться для единичных деталей, малых партий и повторяющихся серийных заданий.

Основные параметры

Программирование и управление

Форма детали и расположение операций задаются через графический интерфейс промышленного компьютера. Встроенные макросы упрощают ввод координат, а поддержка DIN/ISO используется для специальных циклов и нестандартных инструментов.

Система подбирает режимы резания по выбранному инструменту и позволяет выполнить раскладку заготовок. Перед запуском доступна 3D-симуляция с предупреждением о столкновениях. Back-Edit используется для подготовки следующей программы во время текущего цикла.

Двухосевая интерполяция X/Y применяется для прямолинейных перемещений и дуг. Интерполяция X/Y/Z обеспечивает линейное, спиральное и резьбовое фрезерование.

Конструкция

Стол размером 4500 × 1830 мм имеет высоту 880 мм и выдерживает распределённую нагрузку 2000 кг/м². Восемь Т-образных пазов шириной 20 мм расположены с шагом 250 мм.

Между стойками портала предусмотрено расстояние 2050 мм. Скорость перемещения X достигает 30 м/мин, Y – 20 м/мин, Z – 4,8 м/мин. Расстояние от шпинделя до стола составляет 120-620 мм.

Стандартная комплектация

• Автоматический магазин на 14 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный компьютер 22″
• Графическое программирование и DIN/ISO
• Лазерный датчик рабочей зоны
• Световые завесы безопасности по сторонам портала
• Заднее защитное ограждение
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Для стандартного двигателя 13,1 кВт доступны шпиндельные приводы на 2000-6000 об/мин с крутящим моментом 83-250 Н·м. Опциональный двигатель 30 кВт увеличивает крутящий момент до 573 Н·м.

Дополнительное оснащение включает BT50, мотор-шпиндель 12 000 об/мин, увеличенные инструментальные магазины, усиленные направляющие X, увеличенный ход Z, четвёртую ось, системы Renishaw, охлаждение через шпиндель, второй обрабатывающий узел и CAD/CAM.
