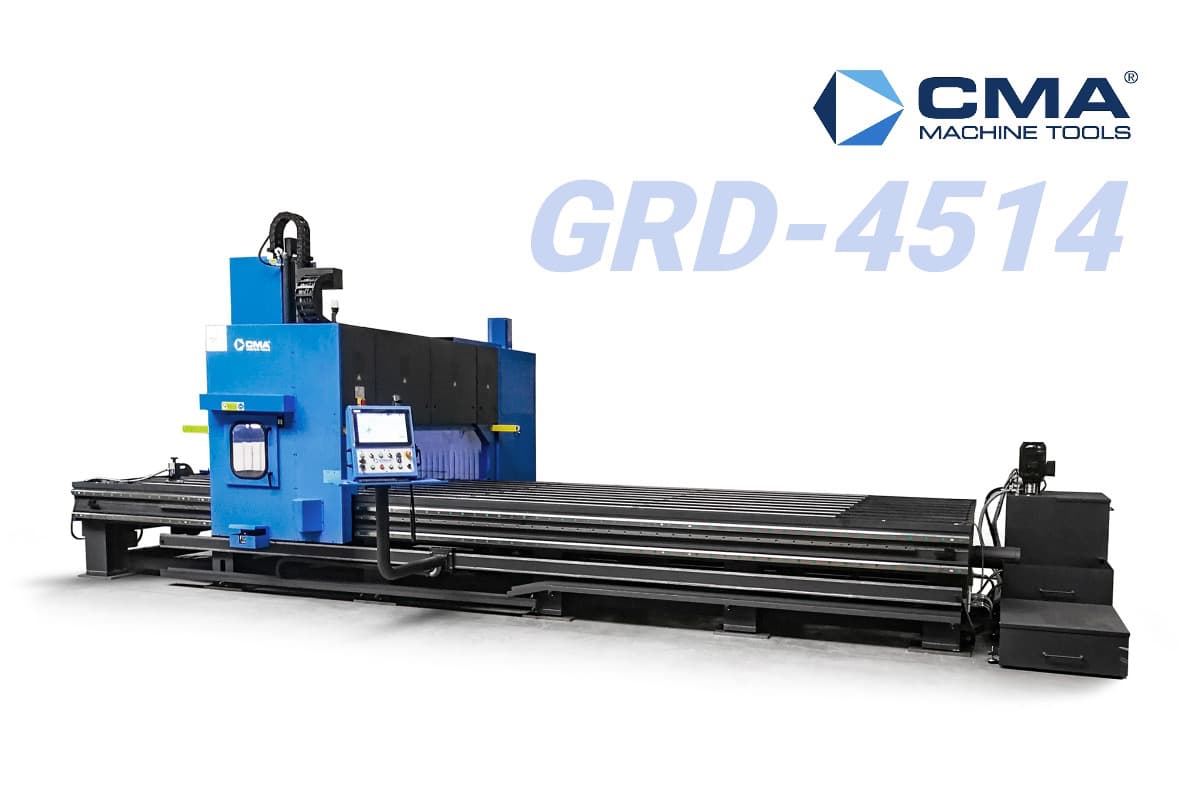

Обрабатывающий центр с ЧПУ CMA GRD-4514

Назначение

CMA GRD-4514 – трёхосевой обрабатывающий центр с ЧПУ для сверления, нарезания резьбы, зенкования, термосверления и фрезерования металлических деталей.

Рабочая зона X/Y 4500 × 1450 мм рассчитана на обработку протяжённых изделий и размещение нескольких заготовок. Увеличенная длина по сравнению с GRD-3014 предоставляет больше пространства для распределения операций вдоль стола.

Основные параметры

Программирование и управление

Графическое программирование позволяет задавать форму изделия, координаты и необходимые операции непосредственно на станке. Для специальных программ и инструментов предусмотрена поддержка DIN/ISO.

Система автоматически рассчитывает режимы резания для выбранного инструмента. Оператору доступны раскладка заготовок, 3D-симуляция, предупреждение о столкновениях и Back-Edit для подготовки следующего задания без остановки текущего цикла.

Двухосевая интерполяция X/Y поддерживает прямолинейные перемещения и дуги. Интерполяция X/Y/Z применяется при линейном, спиральном и резьбовом фрезеровании.

Конструкция

Стол размером 4500 × 1330 мм расположен на высоте 880 мм и допускает нагрузку 2000 кг/м². Шесть Т-образных пазов шириной 20 мм с шагом 250 мм используются для закрепления заготовок и оснастки.

Расстояние между стойками портала составляет 1750 мм. Скорость оси X достигает 30 м/мин, оси Y – 20 м/мин, оси Z – 4,8 м/мин. Диапазон расстояния от шпинделя до стола составляет 120-620 мм.

Стандартная комплектация

• Автоматический магазин на 14 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный компьютер 22″
• Графическое программирование и DIN/ISO
• Лазерный датчик рабочей зоны
• Световые завесы безопасности по сторонам портала
• Заднее защитное ограждение
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Для серии доступны шпиндельные приводы с частотой вращения 2000-6000 об/мин. Стандартный двигатель 13,1 кВт обеспечивает крутящий момент 83-250 Н·м, а опциональный двигатель 30 кВт – 191-573 Н·м.

Дополнительно предлагаются BT50, мотор-шпиндель 12 000 об/мин, увеличенные инструментальные магазины, усиленные направляющие X, увеличенный ход Z, четвёртая ось, системы Renishaw, охлаждение через шпиндель, второй обрабатывающий узел и CAD/CAM.
