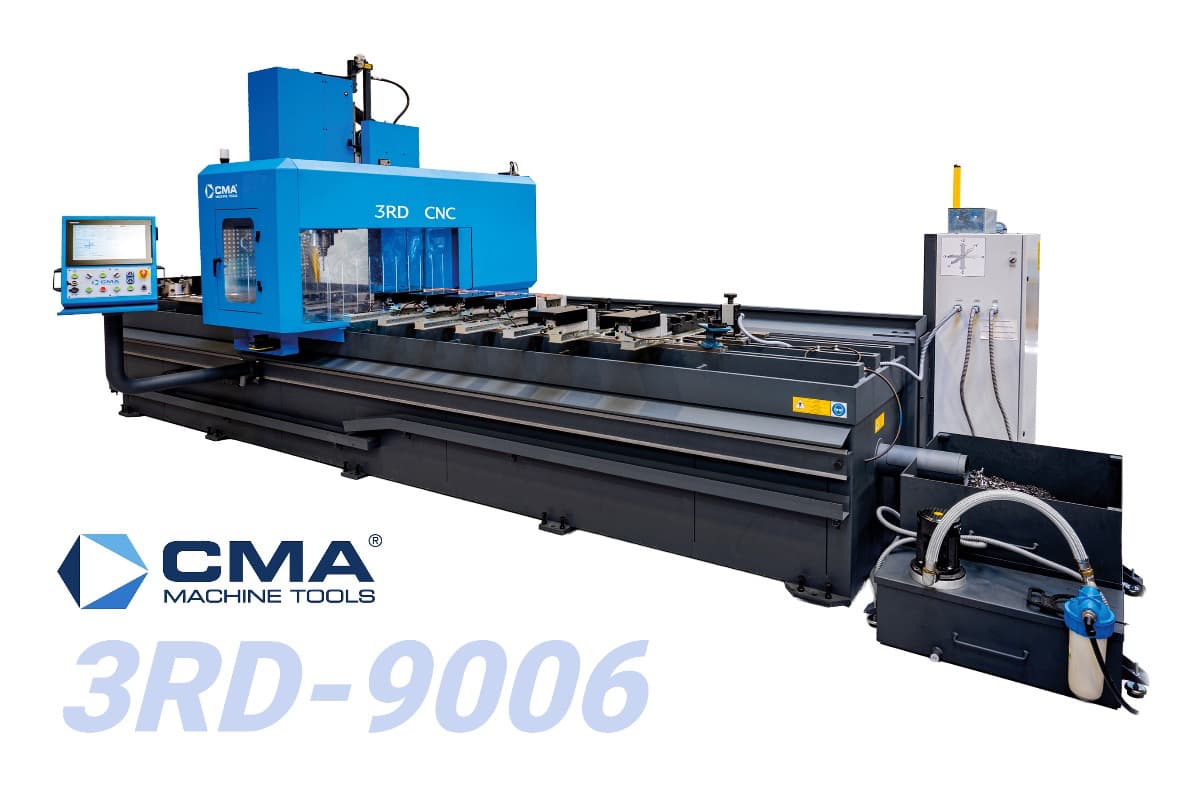

Обрабатывающий центр с ЧПУ CMA 3RD-9006

Назначение

CMA 3RD-9006 – трёхосевой обрабатывающий центр с ЧПУ с ходом X 9150 мм. Оборудование предназначено для сверления, нарезания резьбы, зенкования, термосверления, плоского, спирального и резьбового фрезерования металлических деталей.

Протяжённая рабочая зона подходит для изделий с большим количеством точек обработки по длине. На столе также можно распределять несколько заготовок для последовательного выполнения одинаковых или разных операций.

Основные параметры

Программирование и управление

Графическая система управления позволяет задавать профиль детали, координаты и операции непосредственно на станке. Для подготовки произвольных управляющих программ предусмотрена поддержка DIN/ISO.

При работе с несколькими деталями оператор может использовать функцию раскладки. Перед запуском программа проверяется посредством 3D-симуляции и предупреждения о столкновениях. Back-Edit позволяет готовить следующее задание во время выполнения текущей обработки.

Двухосевая интерполяция X/Y поддерживает перемещения по прямым и дугам. Трёхосевая интерполяция X/Y/Z применяется для линейного, спирального и резьбового фрезерования.

Конструкция

Рабочий стол длиной 9150 мм и шириной 580 мм оснащён тремя Т-образными пазами шириной 20 мм с шагом 250 мм. Допустимая нагрузка на стол составляет 1000 кг/м².

Перемещение по оси X осуществляется по линейным направляющим с приводом через прецизионную косозубую рейку. Оси Y и Z оснащены линейными направляющими и шарико-винтовыми передачами. Шпиндель рассчитан на осевые и радиальные нагрузки.

Стандартная комплектация

• Автоматический магазин на 10 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный ПК 22″
• Графическое программирование и DIN/ISO
• Защитное ограждение обрабатывающей головки
• Лазерный датчик рабочей зоны
• Задняя световая завеса безопасности
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение рабочей зоны
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Для серии доступны шпиндельные приводы с частотой вращения 2000-6000 об/мин и крутящим моментом 83-250 Н·м. Исполнение подбирается под материал, инструмент и характер выполняемых операций.

Список дополнительного оснащения включает магазины на 16 или 24 инструмента, охлаждение через шпиндель, системы микросмазки, Z-Reader, измерительный щуп Renishaw RMP40, контроль инструмента TRS2, четвёртую ось, мотор-шпиндель 12 000 об/мин и DrillCam CAD/CAM.
