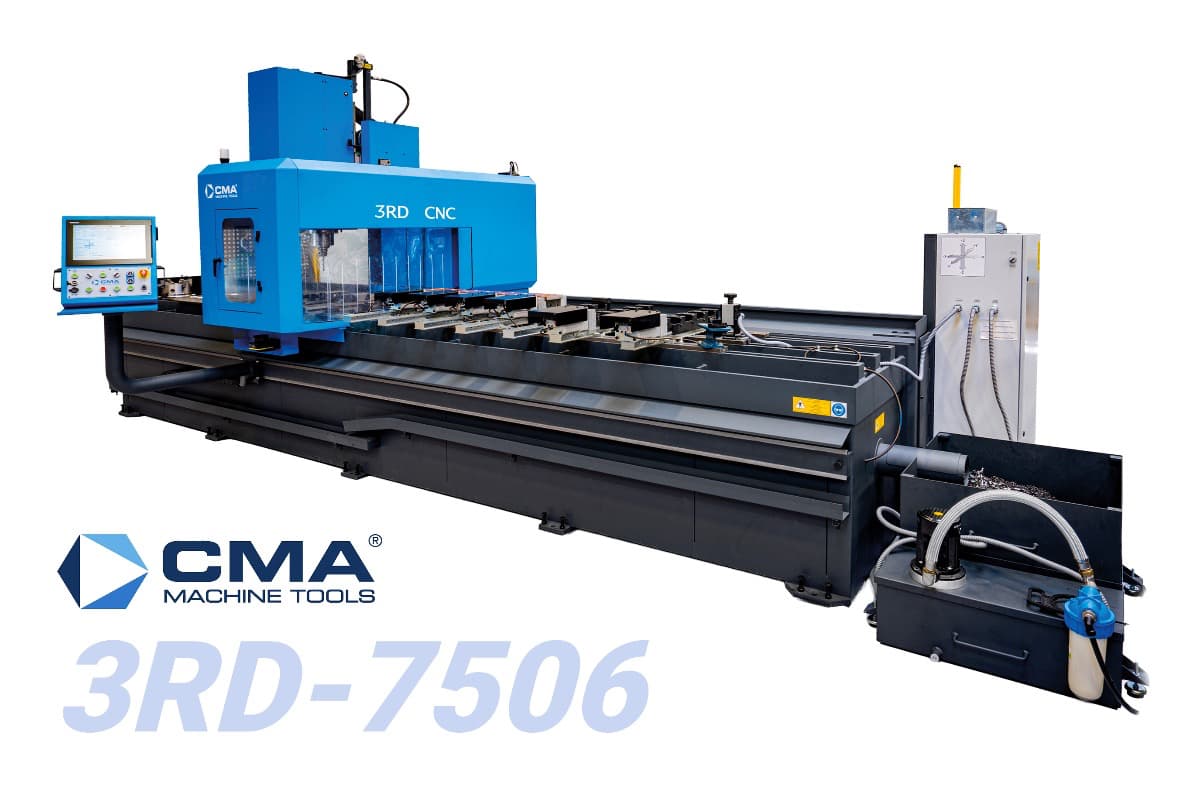

Обрабатывающий центр с ЧПУ CMA 3RD-7506

Назначение

CMA 3RD-7506 – трёхосевой обрабатывающий центр с ЧПУ для работы с длинномерными металлическими деталями. Станок выполняет сверление, нарезание резьбы, зенкование, термосверление, плоское, спиральное и резьбовое фрезерование.

Ход X 7625 мм позволяет распределять точки обработки по всей длине изделия и размещать на столе несколько заготовок. Модель рассчитана на единичное производство, обработку небольших партий и выполнение повторяющихся серийных операций.

Основные параметры

Программирование и управление

Графический интерфейс позволяет создавать программы обработки непосредственно на станке, задавая координаты, контуры и технологические операции с помощью встроенных макросов. Для свободного программирования предусмотрена поддержка DIN/ISO.

При подготовке задания оператор может использовать раскладку деталей, 3D-симуляцию и проверку возможных столкновений. Функция Back-Edit даёт возможность редактировать следующую программу во время обработки текущей детали.

Управление обеспечивает двухосевую интерполяцию X/Y для прямых участков и дуг, а также трёхосевую интерполяцию X/Y/Z для линейного, спирального и резьбового фрезерования.

Конструкция

Стол длиной 7625 мм и шириной 580 мм имеет три Т-образных паза шириной 20 мм с шагом 250 мм. Допустимая распределённая нагрузка составляет 1000 кг/м².

Ось X перемещается по линейным направляющим с приводом через прецизионную косозубую рейку. Для осей Y и Z применены линейные направляющие и шарико-винтовые передачи. Конструкция шпинделя рассчитана на осевые и радиальные нагрузки при сверлильных и фрезерных операциях.

Стандартная комплектация

• Автоматический магазин на 10 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный ПК 22″
• Графическое программирование и DIN/ISO
• Защитное ограждение обрабатывающей головки
• Лазерный датчик рабочей зоны
• Задняя световая завеса безопасности
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение рабочей зоны
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Для адаптации станка к различным операциям предусмотрены шпиндельные приводы с частотой вращения 2000-6000 об/мин и крутящим моментом 83-250 Н·м. Выбор исполнения зависит от материала детали и применяемого инструмента.

Дополнительно устанавливаются магазины на 16 или 24 инструмента, охлаждение через шпиндель, системы микросмазки, Z-Reader, измерительный щуп Renishaw RMP40, контроль инструмента TRS2, четвёртая ось, мотор-шпиндель 12 000 об/мин и DrillCam CAD/CAM.
