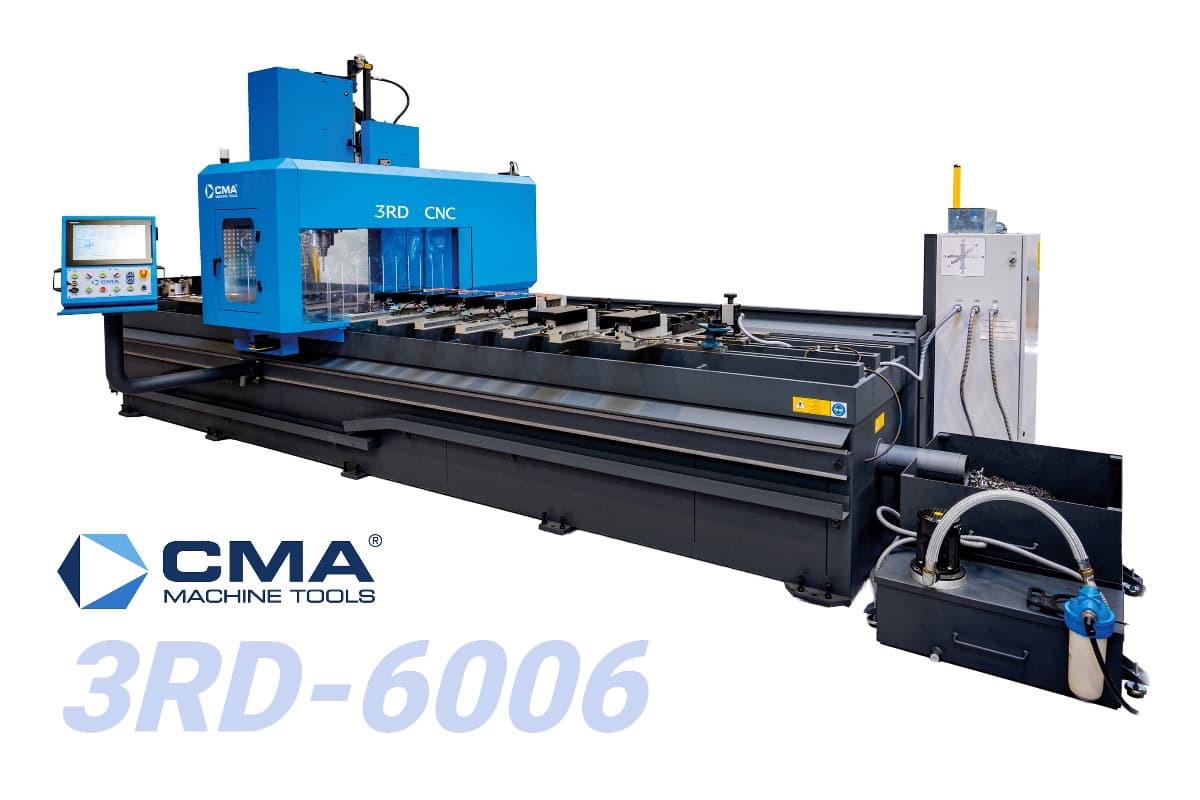

Обрабатывающий центр с ЧПУ CMA 3RD-6006

Назначение

CMA 3RD-6006 – трёхосевой обрабатывающий центр с ЧПУ с рабочей длиной 6100 мм. Модель предназначена для сверления, нарезания резьбы, зенкования, термосверления, плоского, спирального и резьбового фрезерования металлических деталей.

Длина стола позволяет закреплять протяжённые изделия или распределять несколько заготовок по рабочей зоне. Станок может применяться при единичном изготовлении деталей или выпуске малых партий.

Основные параметры

Программирование и управление

Программы обработки создаются при помощи графического интерфейса станка или записываются в формате DIN/ISO. Встроенные макросы упрощают задание контуров, координат отверстий и последовательности операций для деталей разной длины.

Система управления поддерживает автоматическое определение режимов резания, раскладку заготовок, 3D-симуляцию и предупреждение о столкновениях. Благодаря Back-Edit оператор может подготавливать следующую программу одновременно с выполнением запущенного задания.

Интерполяция X/Y используется для обработки прямолинейных участков и дуг, а совместное управление X/Y/Z позволяет выполнять линейное, спиральное и резьбовое фрезерование.

Конструкция

Рабочий стол длиной 6100 мм имеет ширину 580 мм и оснащён тремя Т-образными пазами шириной 20 мм с шагом 250 мм. Допустимая нагрузка составляет 1000 кг/м².

Для перемещения оси X применяются линейные направляющие и привод через прецизионную косозубую рейку. Оси Y и Z перемещаются по линейным направляющим с шарико-винтовыми передачами. Шпиндель воспринимает осевые и радиальные нагрузки, возникающие при сверлении.

Стандартная комплектация

• Автоматический магазин на 10 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный ПК 22″
• Графическое программирование и DIN/ISO
• Защитное ограждение обрабатывающей головки
• Лазерный датчик рабочей зоны
• Задняя световая завеса безопасности
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение рабочей зоны
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Модель может комплектоваться шпиндельными приводами с частотой вращения 2000-6000 об/мин и крутящим моментом 83-250 Н·м. Исполнение выбирается с учётом материала заготовки.

В перечень дополнительного оснащения входят магазины на 16 или 24 инструмента, охлаждение через шпиндель, системы микросмазки, Z-Reader, измерительный щуп Renishaw RMP40, контроль инструмента TRS2, четвёртая ось, мотор-шпиндель 12 000 об/мин и DrillCam CAD/CAM.
