Обрабатывающий центр с ЧПУ CMA 3RD-3006
На заказ

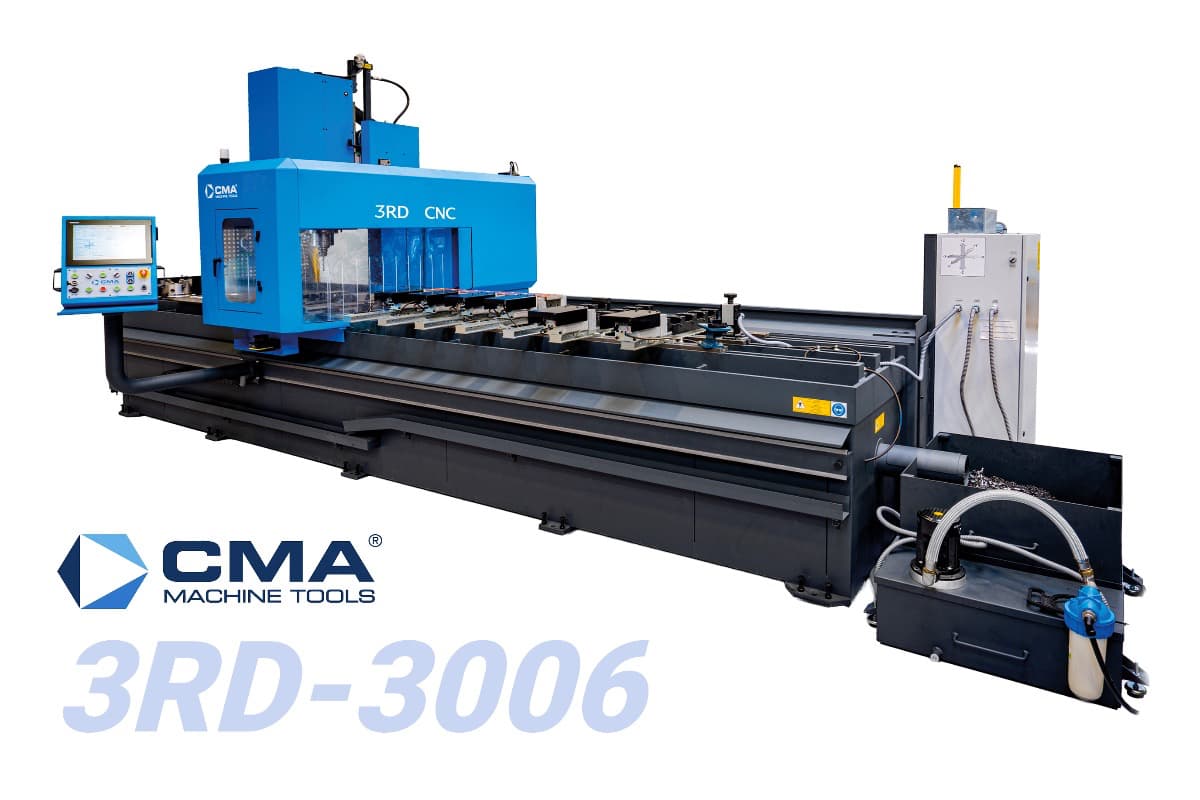

Обрабатывающий центр с ЧПУ CMA 3RD-3006 – самое компактное исполнение серии с ходом X 3050 мм. Предназначен для точного сверления, нарезания резьбы и фрезерования металлических деталей, поддерживает графическое программирование и автоматическую смену инструмента.
-10%
от 81 197 050 теңге *
от 73 077 345 теңге *
* цена не фиксированная, зависит от размера и опций, выбранных при оформлении заказа
Написать в WhatsAppАртикул: 300081
Техническое описание товара:
Назначение
CMA 3RD-3006 – трёхосевой обрабатывающий центр с ЧПУ для производства одиночных деталей, малых партий и серийной продукции. Станок выполняет сверление, нарезание резьбы, зенкование, термосверление, плоское, спиральное и резьбовое фрезерование.
Оборудование подходит для обработки небольших заготовок и длинномерных металлических деталей. Несколько операций можно выполнить за одну установку, без переноса заготовки между разными станками.
Основные параметры
| Параметр | Значение |
|---|---|
| Мощность главного двигателя | 13,1 кВт |
| Ход осей X/Y/Z | 3050 × 600 × 450 мм |
| Ширина рабочего стола | 580 мм |
| Скорость осей X/Y/Z | 30 / 25 / 9,6 м/мин |
| Инструментальный магазин | 10 позиций |
| Масса станка | 5300 кг |
Программирование и управление
Система управления поддерживает графическое программирование непосредственно на станке и свободное программирование в DIN/ISO. Оператор может задавать форму профиля, координаты и необходимые операции с помощью встроенных макросов.
Режимы резания определяются автоматически с учётом выбранного инструмента. Доступны раскладка деталей, 3D-симуляция, предупреждение о столкновениях и функция Back-Edit для подготовки новой программы во время выполнения текущей.
Двухосевая интерполяция X/Y поддерживает обработку дуг, а трёхосевая интерполяция X/Y/Z применяется для линейного, спирального и резьбового фрезерования.
Конструкция
Рабочий стол имеет ширину 580 мм и три Т-образных паза шириной 20 мм с шагом 250 мм. Допустимая нагрузка на стол составляет 1000 кг/м².
Главный шпиндель рассчитан на осевые и радиальные нагрузки при сверлении и фрезеровании. Ось X перемещается по линейным направляющим с приводом от прецизионной косозубой рейки. Оси Y и Z оснащены шарико-винтовыми передачами.
Стандартная комплектация
- Автоматический магазин на 10 инструментов
- Автоматическое измерение длины инструмента
- Сенсорный промышленный ПК 22″
- Графическое программирование и DIN/ISO
- Защитное ограждение обрабатывающей головки
- Лазерный датчик рабочей зоны
- Задняя световая завеса безопасности
- Эмульсионная система охлаждения
- Транспортёр стружки
- Светодиодное освещение рабочей зоны
- RJ45 и программное обеспечение для удалённой диагностики
Варианты конфигурации
Для серии предусмотрены приводы шпинделя с частотой вращения 2000-6000 об/мин и крутящим моментом 83-250 Н·м. Конфигурация шпинделя выбирается с учётом требуемых операций, инструмента и обрабатываемого материала.
Дополнительно доступны магазины на 16 или 24 инструмента, охлаждение через шпиндель, системы микросмазки, Z-Reader, измерительный щуп Renishaw RMP40, контроль поломки инструмента TRS2, четвёртая ось, мотор-шпиндель 12 000 об/мин и DrillCam CAD/CAM.
