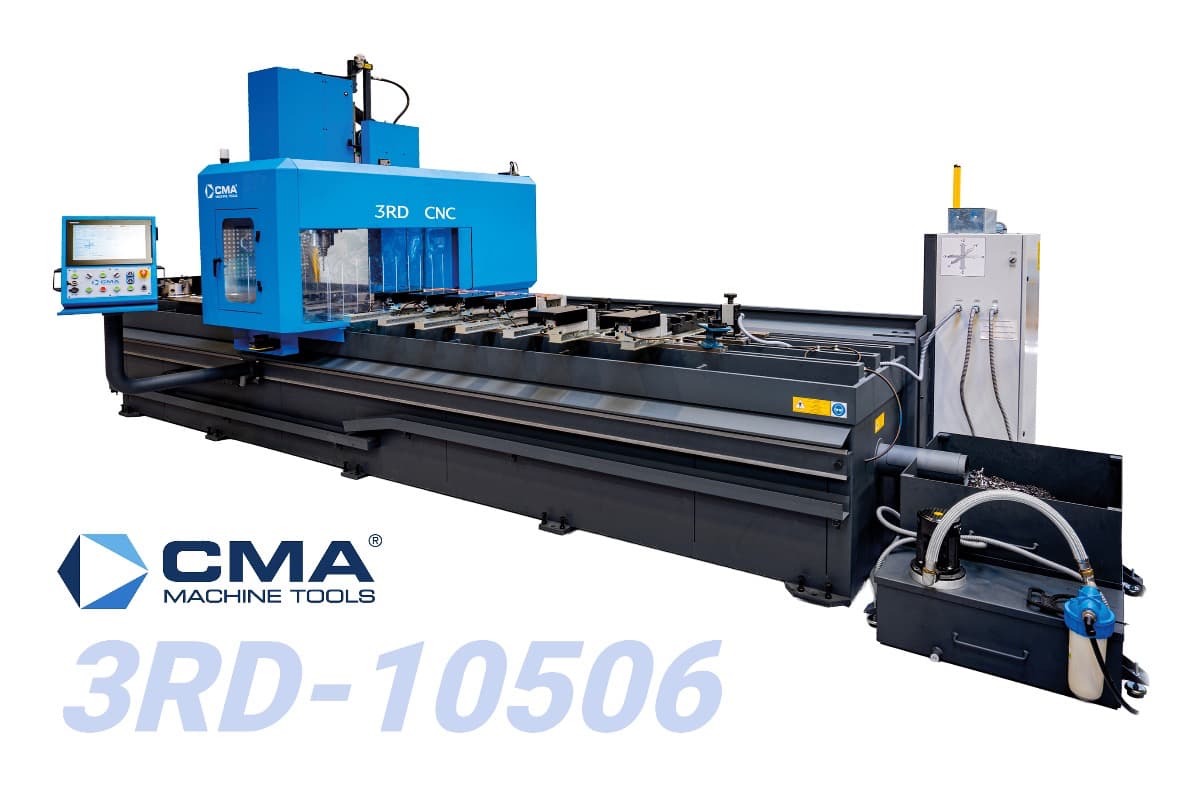

Обрабатывающий центр с ЧПУ CMA 3RD-10506
На заказ
Обрабатывающий центр с ЧПУ CMA 3RD-10506 с ходом X 10650 мм предназначен для сверления, нарезания резьбы и фрезерования длинномерных металлических изделий. Рабочая зона подходит для протяжённых деталей и групповой установки заготовок, поддерживает маятниковую обработку.
-10%
от 123 511 080 теңге *
от 111 159 972 теңге *
* цена не фиксированная, зависит от размера и опций, выбранных при оформлении заказа
Написать в WhatsAppАртикул: 300093
Техническое описание товара:
Назначение
CMA 3RD-10506 – трёхосевой обрабатывающий центр с ЧПУ с рабочей длиной 10650 мм. Станок выполняет сверление, нарезание резьбы, зенкование, термосверление, плоское, спиральное и резьбовое фрезерование металлических деталей.
Модель рассчитана на протяжённые изделия и задачи, требующие распределения большого количества операций по длине заготовки. Рабочий стол также позволяет размещать несколько деталей для последовательной или маятниковой обработки.
Основные параметры
| Параметр | Значение |
|---|---|
| Мощность главного двигателя | 13,1 кВт |
| Ход осей X/Y/Z | 10650 × 600 × 450 мм |
| Ширина рабочего стола | 580 мм |
| Скорость осей X/Y/Z | 30 / 25 / 9,6 м/мин |
| Инструментальный магазин | 10 позиций |
| Масса станка | 9600 кг |
Программирование и управление
Оператор может создавать программу в графическом интерфейсе промышленного компьютера, задавая контуры, координаты и необходимые операции. Для подготовки программ произвольной сложности предусмотрена работа в DIN/ISO.
При размещении нескольких заготовок используется функция раскладки. Система поддерживает автоматический подбор режимов резания, 3D-симуляцию и предупреждение о столкновениях. Функция Back-Edit позволяет готовить новое задание параллельно с выполнением текущей программы.
Интерполяция X/Y применяется для прямолинейных перемещений и дуг. Совместное управление осями X/Y/Z используется при линейном, спиральном и резьбовом фрезеровании.
Конструкция
Стол длиной 10650 мм имеет ширину 580 мм и три Т-образных паза шириной 20 мм с шагом 250 мм. Допустимая распределённая нагрузка составляет 1000 кг/м².
Ось X перемещается по линейным направляющим и приводится через прецизионную косозубую рейку. Оси Y и Z оборудованы линейными направляющими и шарико-винтовыми передачами. Конструкция шпинделя рассчитана на радиальные и осевые нагрузки.
Стандартная комплектация
- Автоматический магазин на 10 инструментов
- Автоматическое измерение длины инструмента
- Сенсорный промышленный ПК 22″
- Графическое программирование и DIN/ISO
- Защитное ограждение обрабатывающей головки
- Лазерный датчик рабочей зоны
- Задняя световая завеса безопасности
- Эмульсионная система охлаждения
- Транспортёр стружки
- Светодиодное освещение рабочей зоны
- RJ45 и программное обеспечение для удалённой диагностики
Варианты конфигурации
Станок может комплектоваться шпиндельными приводами с частотой вращения 2000-6000 об/мин и крутящим моментом 83-250 Н·м. Конфигурация выбирается в соответствии с материалом заготовки и выполняемыми операциями.
Дополнительно доступны магазины на 16 или 24 инструмента, охлаждение через шпиндель, системы микросмазки, Z-Reader, измерительный щуп Renishaw RMP40, контроль инструмента TRS2, четвёртая ось, мотор-шпиндель 12 000 об/мин и DrillCam CAD/CAM.
