RFID 125 кГц: карты, брелоки, браслеты и считыватели - что выбрать

RFID 125 кГц остается распространенной технологией идентификации несмотря на появление более новых бесконтактных стандартов. Такие идентификаторы встречаются в системах контроля доступа, электронных замках, шкафчиках, турникетах, домофонах и других устройствах.

Пассивной RFID-метке не требуется собственный источник питания. При поднесении к считывателю она получает энергию от его электромагнитного поля и передает данные, которые затем используются системой для идентификации.

Основное преимущество технологии – простая и недорогая инфраструктура. Карты, брелоки и браслеты доступны в разных исполнениях, а считыватели подходят как для готовых систем доступа, так и для собственных электронных проектов.

Для многих задач этого достаточно: пользователь подносит идентификатор, система получает его код и проверяет право доступа.

При этом RFID 125 кГц не следует автоматически воспринимать как технологию повышенной безопасности. Возможности защиты зависят от конкретного типа идентификатора и архитектуры всей системы.

EM-Marine – один из наиболее распространенных вариантов RFID-идентификации на частоте 125 кГц. Его часто используют в картах, брелоках и браслетах для систем контроля доступа.

В типичном сценарии считыватель получает идентификатор носителя и передает его контроллеру. Уже контроллер или программное обеспечение определяет, разрешен ли этому пользователю доступ.

То есть сама карта обычно не решает, какую дверь можно открыть и в какое время. Права доступа хранятся на стороне системы, а RFID-носитель используется для идентификации.

Это удобно при администрировании: идентификатор можно добавить в список разрешенных пользователей, изменить его права или удалить из системы без замены считывателя.

При этом обозначение «125 кГц» само по себе еще не означает EM-Marine. На этой частоте существуют и другие RFID-чипы, поэтому при подборе оборудования лучше ориентироваться на конкретный поддерживаемый стандарт, а не только на рабочую частоту.

Один и тот же принцип RFID-идентификации можно реализовать в разных корпусах. Выбор между картой, брелоком и браслетом зависит прежде всего от того, как человек будет пользоваться идентификатором.

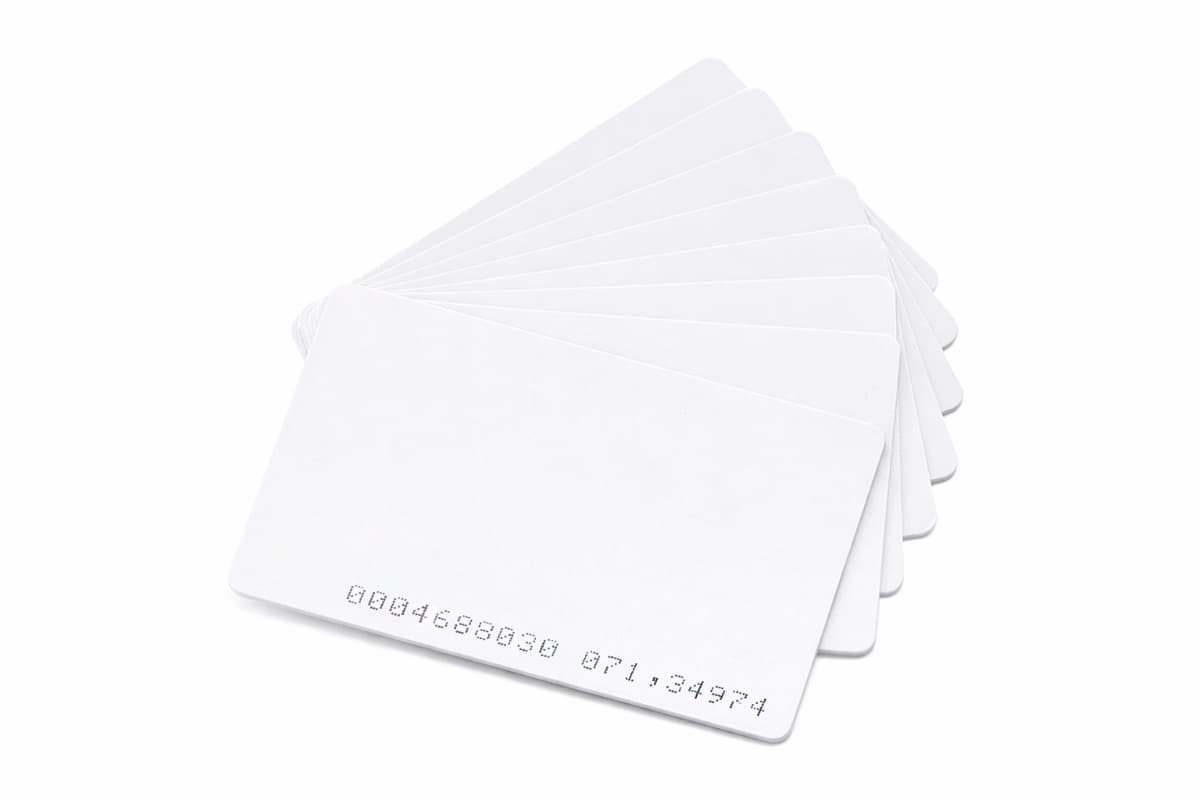

RFID-карта удобна для офиса, склада, учебного заведения и обычной пропускной системы. Ее можно хранить в бейдже или кошельке, а поверхность позволяет наносить номер, логотип или другую маркировку.

Брелок компактнее карты и удобен для постоянного персонального доступа. Его можно носить вместе с обычными ключами.

RFID-браслет подходит для бассейнов, фитнес-клубов, раздевалок и других объектов, где карту пользователю пришлось бы постоянно где-то хранить.

Карты, брелоки и отдельные чипы представлены в категории RFID-карты, брелоки и чипы.

Если выбор идет именно между форм-факторами, можно также посмотреть сравнения RFID-карта и RFID-браслет, RFID-карта и RFID-брелок и RFID-браслет и RFID-брелок.

RFID-носитель сам по себе ничего не открывает. Его данные должен получить совместимый считыватель, после чего идентификатор передается контроллеру, электронному замку или программному обеспечению.

Первое, что нужно проверить, – рабочая частота и поддерживаемый стандарт. Считыватель MIFARE 13,56 МГц не прочитает обычный идентификатор EM-Marine 125 кГц, а считыватель EM-Marine не предназначен для карт MIFARE.

Для работы с компьютером может использоваться USB-считыватель. В системах контроля доступа встречаются Wiegand и другие интерфейсы, а в электронных проектах могут использоваться UART или цифровые линии – конкретный вариант зависит от устройства.

Поэтому перед покупкой стоит проверить:

• рабочую частоту;
• поддерживаемые RFID-идентификаторы;
• интерфейс подключения;
• напряжение питания;
• формат передаваемых данных;
• требования контроллера или программного обеспечения;
• условия установки.

Подходящее оборудование собрано в категории RFID-считыватели.

Разницу между считывателем и самим исполнительным устройством можно посмотреть в сравнении RFID-считыватель и электронный замок.

Для RFID 125 кГц обычно требуется поднести идентификатор достаточно близко к считывателю. Реальное расстояние зависит сразу от нескольких факторов и не определяется одной только рабочей частотой.

На дальность влияют:

• конструкция и размер антенны считывателя;
• размер антенны внутри карты, брелока или браслета;
• ориентация идентификатора;
• корпус устройства;
• расстояние между антенной и меткой;
• наличие металла рядом;
• питание считывателя;
• условия монтажа.

Большая пластиковая карта может читаться увереннее компактного брелока или небольшого браслета, хотя внутри используются совместимые RFID-технологии.

Особенно внимательно нужно относиться к металлическим поверхностям. Они способны влиять на работу антенны, поэтому считыватель, нормально работающий на столе, после монтажа в металлический корпус может показать другой результат.

Для электронного шкафчика большая дальность чтения обычно и не требуется. Наоборот, уверенное считывание при намеренном поднесении идентификатора помогает избежать случайного срабатывания от соседней карты или браслета.

Совместимость с одним стандартом не означает одинаковую дальность и качество считывания.

Внутри пластиковой карты достаточно места для сравнительно крупной антенны. В небольшом брелоке или узком браслете размеры ограничены конструкцией корпуса. Поэтому при одном и том же считывателе разные форм-факторы могут работать на разном расстоянии.

На результат также влияет положение идентификатора относительно антенны считывателя. Иногда карта уверенно определяется практически в любом удобном положении, а браслет требует более точного поднесения.

Особенно это актуально для шкафчиков, где считыватель может находиться за декоративной панелью или рядом с металлическими деталями.

В простых системах 125 кГц идентификатор используется прежде всего как средство распознавания пользователя. Поэтому безопасность нельзя оценивать только по наличию RFID.

Если система доверяет одному статическому идентификатору и не использует дополнительные механизмы защиты, такой подход имеет ограничения. Для обычного учета посетителей, внутренних шкафчиков и неответственных зон этого может быть достаточно, но для объектов с повышенными требованиями к защите требуется более серьезная архитектура.

Если требуется сравнить EM-Marine с другой распространенной технологией, смотрите MIFARE и EM-Marine.

При этом даже переход на другую RFID-технологию сам по себе не решает все вопросы безопасности. Важны контроллер, хранение прав доступа, журналирование, настройка оборудования и процедуры администратора.

В электронных шкафчиках RFID позволяет заменить обычный механический ключ картой, брелоком или браслетом.

Для офиса это может быть та же карта, которая используется сотрудником для прохода в помещение. В бассейне или фитнес-клубе удобнее RFID-браслет, поскольку его можно постоянно держать на руке.

В простой автономной системе идентификатор программируется непосредственно в замок. В более сложной архитектуре считыватель передает данные контроллеру, а тот определяет, какой шкафчик разрешено открыть.

Именно поэтому при проектировании объекта лучше выбирать замок, считыватель и RFID-идентификаторы как совместимый комплект, а не покупать каждый компонент независимо.

Пример полноценной системы с RFID-идентификацией, электронным замком и датчиком дверцы разобран в статье Умный шкафчик: RFID-браслет, электронный замок и контроль открытия.

Если карта, брелок или браслет перестал определяться, не стоит сразу считать неисправным сам идентификатор.

Сначала полезно разделить проблему на две части: проверить этот носитель на другом совместимом считывателе и проверить исходный считыватель другим заведомо рабочим идентификатором.

Если проблема остается на стороне считывателя, стоит проверить:

• питание устройства;
• соединение с контроллером;
• положение RFID-антенны;
• расстояние до метки;
• металлические детали рядом;
• корпус или панель перед считывателем;
• настройки оборудования.

Если карты читаются уверенно, а компактные брелоки или браслеты только с очень близкого расстояния, причиной может быть разница в конструкции антенн идентификаторов.

Нестабильное чтение после установки оборудования часто связано именно с условиями монтажа, особенно если до монтажа считыватель проверялся отдельно.

Начинать выбор лучше не с внешнего вида карты или считывателя, а со всей системы.

Если оборудование уже установлено, сначала определите используемый RFID-стандарт. После этого подбираются совместимые карты, брелоки или браслеты.

Если система создается с нуля, последовательность может быть такой:

1. Определить задачу системы доступа.
2. Выбрать RFID-технологию.
3. Подобрать совместимый считыватель или электронный замок.
4. Определить способ подключения к контроллеру.
5. Проверить RFID-носители на реальном оборудовании.
6. После тестирования закупать необходимое количество карт, брелоков или браслетов.

Если маркировка имеющегося идентификатора непонятна, можно использовать инструмент определения стандарта RFID.

RFID 125 кГц хорошо подходит для массовой идентификации там, где требуется простая и понятная система доступа.

Для офиса удобны RFID-карты. Для постоянного персонального доступа можно использовать брелоки. Для бассейнов, фитнес-клубов и раздевалок практичнее браслеты.

Но форм-фактор – только последний этап выбора. Сначала должны совпасть технология, считыватель и требования системы, а затем уже выбираются корпус, размер и внешний вид идентификатора.

Карты, брелоки и чипы можно подобрать в категории RFID-карты, брелоки и чипы, носимые идентификаторы – в разделе RFID-браслеты, а оборудование для чтения – в категории RFID-считыватели.

Остальные компоненты этой группы собраны в разделе RFID-аксессуары для замков.

Главное правило простое: сначала совместимость, затем форм-фактор. Тогда карта, брелок или браслет будут работать предсказуемо именно в той системе, для которой они приобретались.
