Паяльник – это инструмент для нагрева соединяемых деталей и расплавления припоя при монтаже и ремонте электроники. Его используют для пайки проводов, разъёмов, выводных компонентов, контактов и других электрических соединений. На результат пайки влияют не только мощность паяльника, но и температура жала, его форма и состояние, используемый припой, флюс и теплоёмкость соединяемых деталей.
Основные части электрического паяльника – нагревательный элемент и жало, которое передаёт тепло месту пайки. В простых моделях температура определяется мощностью и теплоотдачей, а в паяльных станциях она регулируется электронной системой. Мощность показывает, сколько энергии нагреватель способен передавать за определённое время. Более мощный паяльник обычно лучше поддерживает температуру при пайке крупных контактов, толстых проводов и массивных участков платы, но сама мощность не определяет рабочую температуру напрямую. Температуру выбирают с учётом типа припоя, размера соединения и особенностей компонентов. Слишком низкая температура затрудняет плавление и растекание припоя, а чрезмерный нагрев может повредить дорожки, контактные площадки, изоляцию и электронные компоненты. Состояние жала сильно влияет на передачу тепла. Рабочая поверхность должна нормально смачиваться припоем. Окисленное или повреждённое жало хуже передаёт тепло и может создавать впечатление, что паяльник недостаточно нагревается. Флюс очищает поверхность от оксидов и улучшает смачивание припоем. При плохом контакте припоя с платой или проводом проблема может быть связана не только с температурой паяльника, но и с загрязнением поверхности, неподходящим флюсом или состоянием жала. Для пайки электроники удобны паяльники и станции с регулировкой температуры и сменными жалами. Для более массивных соединений важны достаточная тепловая мощность и подходящая форма жала. При выборе паяльника следует учитывать характер работ, диапазон регулировки температуры, доступность сменных жал, мощность нагревателя и удобство инструмента.
Для чего нужен газовый паяльник, что им можно паять и чем он отличается от электрического. Как выбрать мощность, жало и регулировку пламени для проводов, ремонта и выездных работ.
Как выбрать жало для паяльника: игла, конус, лопатка, скошенное и ножевидное жало. Какие формы подходят для плат, SMD, микросхем и проводов.
Припой не прилипает к жалу паяльника и собирается в каплю? Проверяем окисление, температуру, флюс и покрытие жала, разбираемся, как правильно восстановить лужение.
Не получается выпаять компонент, потому что старый припой плохо плавится? Разбираемся, как использовать свежий припой, флюс, подходящее жало и подогрев без повреждения платы.

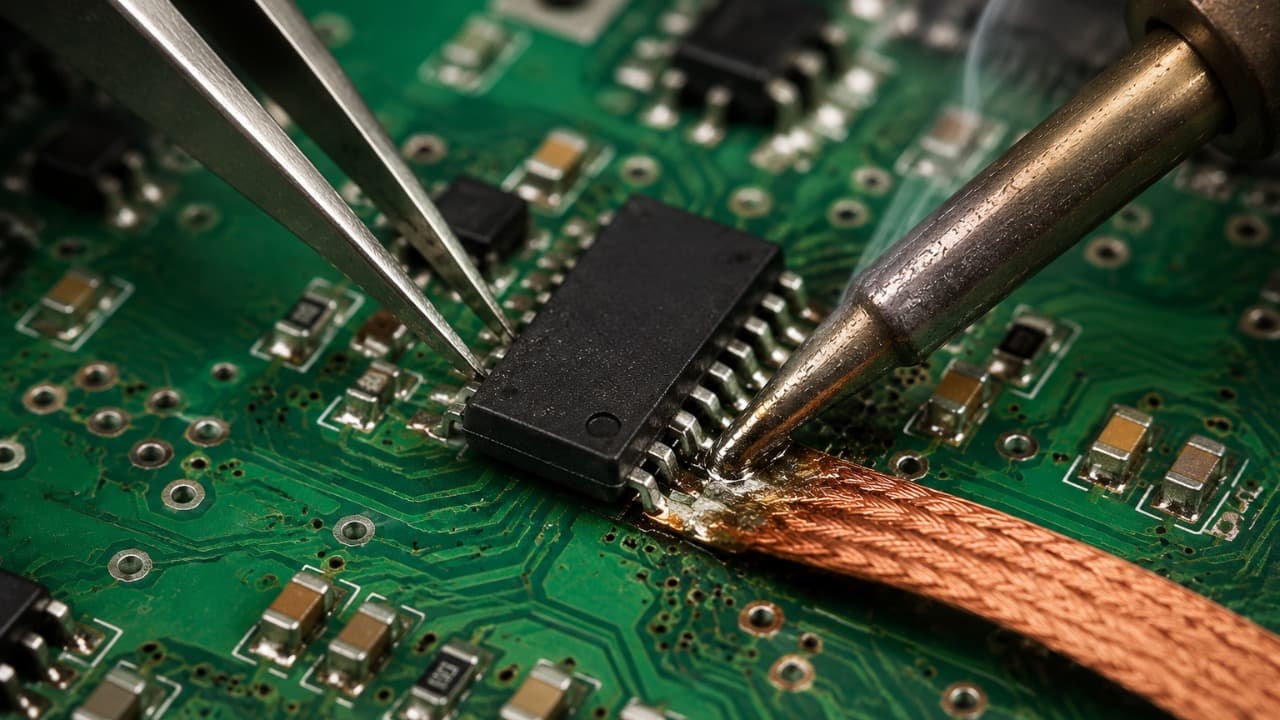

Как аккуратно выпаять микросхему с платы паяльником или феном: способы для DIP, SOIC, QFP и других корпусов, температура, флюс и защита площадок.
