Как паять светодиоды

Что нужно знать перед пайкой светодиодов

Светодиод содержит полупроводниковый кристалл, электрические соединения и корпус с оптическими элементами. При пайке тепло передаётся от контактных выводов к внутренним частям компонента, поэтому слишком высокая температура или длительный нагрев могут повредить кристалл, внутренние соединения, линзу или корпус.

Способ монтажа зависит от конструкции светодиода:

• Выводные светодиоды – имеют металлические ножки, которые устанавливают в отверстия печатной платы.
• SMD-светодиоды – припаиваются непосредственно к контактным площадкам на поверхности платы.
• Мощные светодиоды – часто имеют дополнительную теплоотводящую площадку или устанавливаются на алюминиевую подложку.
• COB-модули – содержат несколько кристаллов на общей подложке и обычно монтируются как готовая сборка.

Перед началом работы определите тип компонента, его полярность и рекомендуемый производителем способ пайки. Некоторые SMD-светодиоды рассчитаны преимущественно на оплавление припоя по заданному температурному профилю, а ручная пайка для них допускается только как ремонтная операция или не рекомендуется вовсе.

Какие инструменты нужны для пайки светодиодов

Для монтажа обычных выводных светодиодов достаточно паяльника с регулировкой температуры, припоя, флюса и бокорезов.

Для SMD-компонентов желательно подготовить пинцет и увеличительное стекло или микроскоп. При работе с небольшими корпусами удобны паяльный пинцет и термовоздушная станция.

Для электронных компонентов используйте подходящий флюс. Кислотные составы, предназначенные для сантехнических и других металлических соединений, не подходят для обычного монтажа электроники.

Рабочее место должно иметь устойчивую подставку для паяльника, освещение и эффективное удаление дыма от пайки. Чувствительные электронные сборки желательно ремонтировать с соблюдением мер защиты от электростатического разряда.

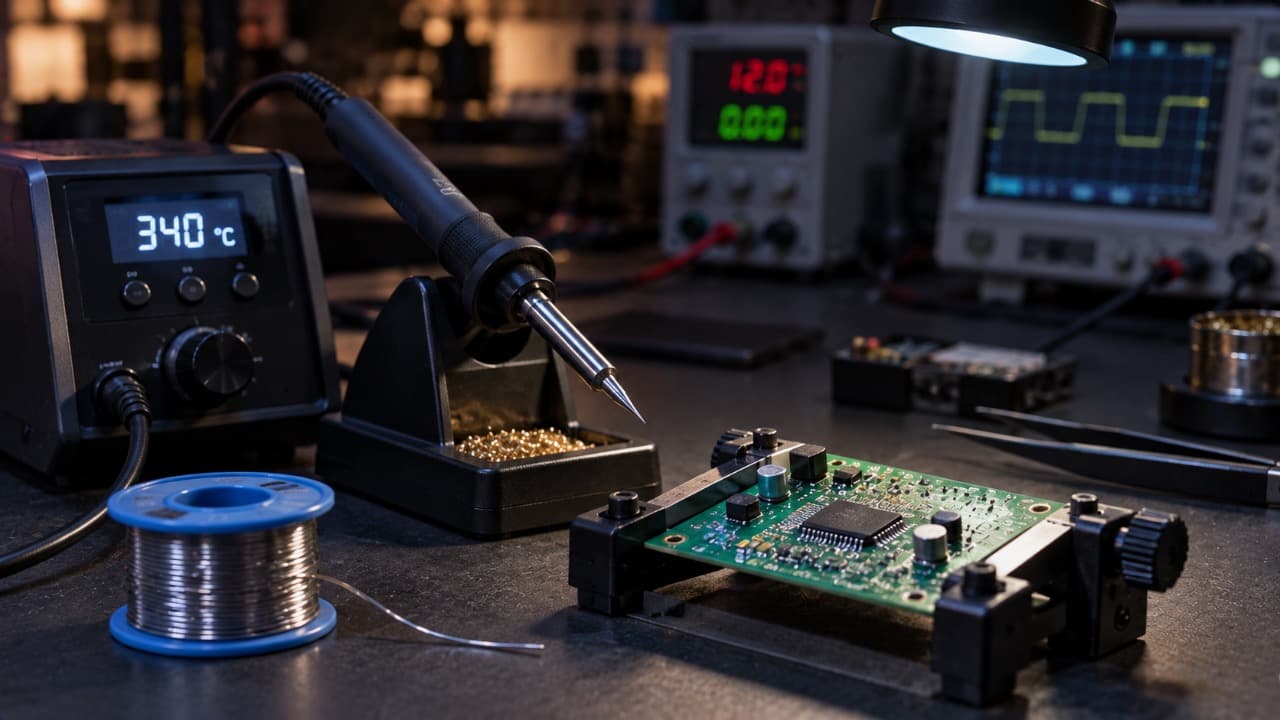

Какая температура нужна для пайки светодиодов

Температура жала должна обеспечивать быстрое расплавление припоя и надёжное смачивание контактов без чрезмерного нагрева компонента.

Универсальной безопасной температуры для всех светодиодов нет. Её выбирают по документации производителя, типу припоя, конструкции корпуса и теплоёмкости платы.

Для ориентира можно использовать следующие сведения:

Температура плавления припоя и установленная температура жала – разные величины. Контактная площадка нагревается не мгновенно, поэтому жало обычно устанавливают горячее температуры плавления припоя.

Однако производитель светодиода может ограничивать температуру значительно сильнее. Например, для некоторых серий Kingbright предусмотрены ограничения около 280 °C и времени ручного нагрева до 3 секунд.

Поэтому нельзя автоматически применять настройки 350 °C ко всем белым, синим или зелёным светодиодам.

Почему длительный нагрев опасен

Металлические выводы хорошо проводят тепло внутрь корпуса.

При продолжительном нагреве возможны:

• Повреждение внутренних проволочных соединений.
• Деформация пластикового корпуса.
• Отслоение или помутнение оптических элементов.
• Повреждение люминофора или силиконовой линзы.
• Нарушение контакта между кристаллом и подложкой.
• Отслоение медных площадок печатной платы.

Попытка компенсировать недостаточный нагрев долгим удержанием жала может оказаться опаснее правильно выполненной короткой пайки.

Подробный выбор настроек паяльной станции рассмотрен в решении о температуре паяльника.

Как паять обычный выводной светодиод

Выводные светодиоды обычно имеют две ножки, проходящие через отверстия печатной платы. Такой монтаж используется для индикаторов питания, сигнальных ламп, самодельных электронных устройств и различных управляющих панелей.

Перед пайкой необходимо определить расположение анода и катода.

У большинства стандартных круглых светодиодов длинная ножка соответствует аноду, а короткая – катоду. Однако у ранее использованных компонентов выводы могут быть обрезаны.

Если полярность неизвестна, воспользуйтесь инструкцией по определению выводов светодиода.

Подготовка светодиода

Убедитесь, что ножки прямые и соответствуют расстоянию между отверстиями платы.

Если необходимо согнуть вывод, используйте подходящий инструмент и удерживайте металлическую ножку так, чтобы усилие не передавалось на пластиковый корпус.

Не сгибайте вывод непосредственно у основания корпуса без предусмотренного производителем расстояния.

На плате проверьте чистоту отверстий и отсутствие повреждений металлизации.

Порядок пайки

1. Отключите питание платы.
2. Определите расположение анода и катода.
3. Установите светодиод в отверстия с правильной полярностью.
4. Зафиксируйте компонент без сильного натяжения выводов.
5. Нанесите немного флюса на область соединения, если его недостаточно в припое.
6. Приложите залуженное жало одновременно к контактной площадке и металлическому выводу.
7. Подайте небольшое количество припоя непосредственно в прогретое соединение.
8. После растекания припоя уберите проволоку припоя, затем жало.
9. Дождитесь полного затвердевания соединения.
10. Повторите операцию со вторым выводом.

После остывания осмотрите оба контакта.

Припой должен смачивать вывод и контактную площадку, образуя надёжное соединение. Большая шарообразная капля, лежащая поверх вывода, не гарантирует качественной пайки.

Если отверстие металлизировано, припой должен обеспечивать предусмотренное конструкцией заполнение и смачивание стенок отверстия. Требования к заполнению зависят от класса изделия и технологии монтажа.

Лишнюю длину ножек обрезают бокорезами после затвердевания припоя, придерживая отрезаемые концы, чтобы они не разлетались.

Нужно ли лудить ножки светодиода

У новых светодиодов выводы обычно уже имеют покрытие, обеспечивающее хорошую паяемость. Дополнительное лужение перед установкой чаще всего не требуется.

Если выводы окислены или компонент долго хранился, сначала оцените состояние покрытия. При необходимости допустимо аккуратно восстановить смачивание подходящим флюсом и припоем, соблюдая ограничения по нагреву.

Не следует многократно прогревать вывод только ради получения идеально блестящей поверхности.

Как паять SMD-светодиоды паяльником

SMD-светодиоды устанавливают непосредственно на поверхность печатной платы. Контакты находятся по краям или на нижней стороне корпуса.

Возможность ручной пайки зависит от конструкции компонента.

Если металлические контакты доступны сбоку и производитель разрешает ручной монтаж, небольшой SMD-светодиод можно установить обычным паяльником.

Для корпусов с контактами исключительно на нижней стороне предпочтительнее оплавление припоя с контролируемым нагревом.

Подготовка площадок

Перед установкой проверьте состояние посадочного места.

На плате не должно быть оторванных площадок, избыточного припоя или загрязнений.

Если на одной площадке сохранилась большая капля старого припоя, светодиод может встать с перекосом. Излишек удаляют подходящей медной оплёткой.

Не нужно полностью снимать всё лужение до открытой меди. Достаточно получить ровную поверхность, пригодную для пайки.

Пайка двухконтактного SMD-светодиода

Для компонента с доступными боковыми контактами можно использовать следующий порядок:

1. Очистите площадки и определите полярность.
2. Нанесите подходящий флюс.
3. Подготовьте небольшое количество припоя на одной площадке.
4. Разместите светодиод пинцетом в правильной ориентации.
5. Кратковременно прогрейте подготовленную площадку и соответствующий контакт.
6. Уберите жало, удерживая светодиод неподвижно до затвердевания припоя.
7. Проверьте положение корпуса.
8. Припаяйте второй контакт.
9. Осмотрите оба соединения под увеличением.

Припоя должно быть достаточно для электрического соединения, но его избыток способен образовать перемычку между контактами.

Почему светодиод смещается при пайке

Небольшие SMD-компоненты могут перемещаться под действием поверхностного натяжения расплавленного припоя.

Если одна контактная площадка содержит значительно больше припоя, чем другая, корпус иногда приподнимается с одного края. Такой дефект называют эффектом надгробия, или tombstoning.

При ручной пайке похожая ситуация возникает, когда одна сторона компонента прогревается и смачивается раньше другой.

Для исправления необходимо аккуратно восстановить правильное положение компонента, выровнять количество припоя и обеспечить равномерное смачивание обоих контактов.

Не пытайтесь придавить светодиод силой, пока одна сторона прочно удерживается застывшим припоем.

Как паять светодиоды термовоздушной станцией

Термовоздушная станция полезна для монтажа и демонтажа SMD-светодиодов, особенно если контакты расположены под корпусом.

Для нового монтажа используют совместимую паяльную пасту и предусмотренный производителем температурный профиль.

Паста содержит мелкие частицы припоя и флюс. При нагреве припой расплавляется и образует соединение между контактными площадками платы и выводами компонента.

Порядок работы

1. Очистите контактные площадки.
2. Нанесите небольшое и равномерное количество подходящей паяльной пасты.
3. Установите светодиод в правильной ориентации.
4. Выберите температурный режим с учётом datasheet компонента.
5. При необходимости используйте предварительный подогрев платы.
6. Прогревайте область монтажа контролируемым потоком воздуха.
7. Дождитесь оплавления припоя и формирования соединений.
8. Прекратите нагрев согласно выбранному профилю.
9. Дайте плате остыть без механического воздействия.
10. Проверьте положение корпуса и качество соединений.

Температура, установленная на дисплее фена, не равна температуре корпуса светодиода. На результат влияют расстояние до платы, размер сопла, воздушный поток и теплоёмкость основания.

При ответственной работе температуру контролируют термопарой непосредственно в области монтажа.

Почему нельзя просто увеличить температуру фена

Если припой плохо плавится, причиной может быть недостаточный прогрев самой платы, а не слишком низкая установленная температура воздуха.

Например, массивный медный полигон или алюминиевая подложка быстро отводит тепло от контактных площадок.

В таких случаях может потребоваться контролируемый нижний подогрев.

Слишком горячий поток способен деформировать линзу, повредить корпус или сдуть соседние мелкие компоненты.

Особенно осторожно работают со светодиодами, имеющими силиконовую оптику и чувствительные к нагреву пластиковые корпуса.

Особенности пайки мощных светодиодов

Мощные светодиоды часто используют специальную теплопроводящую подложку. Она помогает отводить тепло от кристалла во время эксплуатации, но одновременно усложняет ручную пайку.

Если светодиод установлен на алюминиевой плате MCPCB, тепло от паяльника быстро распространяется по металлическому основанию.

Поэтому обычным небольшим жалом бывает трудно прогреть контакт до температуры плавления припоя.

Светодиод с открытыми контактами

Если конструкция предусматривает доступные металлические выводы, их можно припаивать подходящим инструментом с учётом рекомендаций производителя.

При этом необходимо обеспечить достаточную теплопередачу к соединению, не перегревая корпус компонента.

Если плата слишком быстро отводит тепло, используют контролируемый предварительный нагрев.

Светодиод с центральной тепловой площадкой

У некоторых мощных SMD-светодиодов центральная площадка расположена непосредственно под корпусом.

Она может одновременно выполнять функцию теплоотвода и электрического контакта либо быть электрически изолированной – это зависит от модели.

Такой компонент обычно требует монтажа с использованием паяльной пасты и контролируемого оплавления.

Припаять только два внешних вывода недостаточно, если конструкцией предусмотрено обязательное паяное соединение центральной площадки.

Светодиоды на платах MCPCB

Алюминиевые платы встречаются в фонарях, прожекторах и светильниках.

При ремонте необходимо учитывать не только электрическое соединение, но и теплоотвод от подложки к радиатору.

После монтажа проверяют состояние термоинтерфейса и крепления платы.

Перегрев мощного светодиода может привести к снижению яркости, изменению цветовых характеристик и преждевременному выходу из строя.

Можно ли паять светодиод прямо к проводам

Обычный выводной светодиод допускает соединение с проводами пайкой, если механическая конструкция обеспечивает защиту контактов от повреждения и соблюдаются температурные ограничения.

Для такой сборки желательно использовать маломощный индикаторный светодиод с металлическими выводами.

Последовательность:

1. Подготовьте два тонких монтажных провода.
2. Снимите небольшую часть изоляции.
3. При необходимости залудите концы проводов.
4. Определите анод и катод светодиода.
5. Подготовьте термоусадочные трубки до выполнения соединений.
6. Зафиксируйте вывод и провод без нагрузки на корпус.
7. Быстро выполните пайку каждого соединения.
8. Дайте припою полностью остыть.
9. Изолируйте контакты термоусадочными трубками.
10. Обеспечьте разгрузку от натяжения проводов.

Если светодиод подключается непосредственно к источнику постоянного напряжения, в цепи необходимо предусмотреть ограничительный резистор или драйвер постоянного тока.

Провод не должен постоянно тянуть за ножку светодиода. При вибрации и многократных изгибах такое соединение может разрушиться.

Для мощных светодиодов с теплоотводящей площадкой пайка проводов к контактам не заменяет необходимый монтаж на подходящую подложку и радиатор.

Как не перегреть светодиод при пайке

Чтобы уменьшить риск повреждения компонента, необходимо обеспечить быстрое и равномерное формирование соединения.

Основные рекомендации:

• Используйте жало с достаточной площадью теплового контакта.
• Не работайте сухим окисленным жалом.
• Применяйте подходящий флюс.
• Не увеличивайте температуру без необходимости.
• Соблюдайте ограничения производителя по температуре и времени.
• Не прикладывайте механические усилия к нагретому корпусу.
• Не касайтесь жалом линзы или люминофорного слоя.
• Давайте компоненту остыть перед повторным нагревом.
• Не выполняйте многократную перепайку без необходимости.

У выводных компонентов иногда используют теплоотводящий зажим на ножке между корпусом и местом пайки. Он может уменьшить нагрев корпуса, но увеличивает теплоотвод от соединения и не заменяет соблюдение температурных ограничений.

Для SMD-светодиодов такой способ обычно неприменим.

Необходимо также учитывать максимальное количество циклов пайки, разрешённое производителем.

Как проверить светодиод после пайки

После монтажа сначала осмотрите соединения под увеличением.

Убедитесь, что светодиод установлен ровно, полярность соответствует схеме, а припой надёжно смачивает контакты.

На плате не должно быть случайных перемычек, оторванных площадок и свободных металлических частиц.

Для низковольтной схемы можно выполнить предварительную проверку мультиметром в режиме диода, если параметры компонента и окружающей цепи позволяют получить достоверный результат.

Затем проверяют работу светодиода при ограниченном токе.

Признаки правильной пайки

• Светодиод установлен в предусмотренной ориентации.
• Контакты надёжно соединены с площадками.
• Корпус не имеет трещин и следов перегрева.
• При лёгком допустимом механическом воздействии соединение не перемещается.
• Светодиод светится стабильно при правильном питании.
• Фактический ток не превышает допустимого значения.

Яркость светодиода сама по себе не подтверждает качество пайки. Компонент может светиться даже при ненадёжном электрическом контакте.

Если устройство работает нестабильно, проверьте падение напряжения на соединениях и целостность дорожек.

Подробные электрические проверки рассмотрены в руководстве по диагностике светодиодов.

Почему светодиод не работает после пайки

Неисправность может быть связана как с повреждением самого компонента, так и с ошибками монтажа.

Светодиод перегрелся при пайке

Если после монтажа светодиод перестал светиться, хотя питание и полярность правильные, проверьте его вне влияния окружающей схемы.

Повреждённый кристалл может иметь внутренний обрыв, короткое замыкание или изменившиеся электрические характеристики.

При подтверждённом повреждении компонент необходимо заменить.

Припой не держится на контактах

Причиной может быть окисление поверхности, неподходящий флюс, недостаточный прогрев контактной площадки или загрязнение выводов.

Не следует компенсировать плохое смачивание большим количеством припоя.

Сначала восстановите состояние поверхности и убедитесь, что жало нормально передаёт тепло.

После пайки замкнулись контакты

Если избыточный припой соединяет соседние площадки, питание включать нельзя.

Мост удаляют подходящим инструментом, обычно с использованием флюса и медной оплётки.

Подробный порядок описан в решении по удалению лишнего припоя.

Типичные ошибки при пайке светодиодов

Большинство проблем возникает из-за неправильного выбора инструмента, слишком долгого нагрева или механического повреждения компонента.

Особенно распространены следующие ошибки:

• Подача припоя только на жало без достаточного прогрева соединения.
• Использование неподходящего флюса.
• Касание пластикового корпуса горячим жалом.
• Длительный нагрев металлических выводов.
• Попытка оторвать SMD-светодиод до полного расплавления припоя.
• Установка компонента с неправильной полярностью.
• Сильное давление пинцетом на линзу или корпус.
• Повторные циклы пайки без охлаждения.
• Отсутствие теплового контакта у мощных светодиодов.
• Проверка нового компонента без ограничения тока.

Если после пайки устройство перестало включаться или работает неправильно, используйте порядок диагностики платы после ремонта.

Правильная пайка светодиода должна обеспечивать надёжный электрический контакт без повреждения полупроводникового кристалла, корпуса и печатной платы. Качество результата определяется не только внешним видом припоя, но и соблюдением температурного режима, целостностью соединений и стабильной работой компонента после монтажа.
