В небольших системах управления часто используют безопасные и удобные напряжения 5 В, 12 В и 24 В. На них работают контроллеры, датчики, релейные модули, светодиодные линии, замки, клапаны, вентиляторы и часть исполнительных устройств, поэтому питание и коммутация должны быть собраны аккуратно.
Низковольтная схема обычно состоит из управляющей логики и нагрузки. Контроллер работает от 3,3 В или 5 В, датчики получают свое питание, а реле, MOSFET или драйвер управляет более мощной цепью на 12 В или 24 В. Если всё подключить к одной слабой линии без запаса, появляются просадки, перезагрузки и ложные срабатывания. Для автоматики на 12 В часто используют реле, замки, подсветку, вентиляторы и небольшие исполнительные устройства. Напряжение 24 В удобнее для объектовых систем, шкафов управления, длинных линий и оборудования, где нужен больший запас по помехоустойчивости. При этом контроллеру всё равно требуется понижение до 5 В или 3,3 В через DC-DC преобразователь или стабилизатор. При сборке важно разделять питание логики и нагрузки, учитывать общий минус, токи реле, пусковые токи двигателей, защиту от обратной полярности и запас по мощности блока питания. Низкое напряжение не означает, что схема автоматически безопасна для электроники: неправильная коммутация, слабые провода и отсутствие защиты могут сжечь модуль так же быстро, как и в силовой цепи.

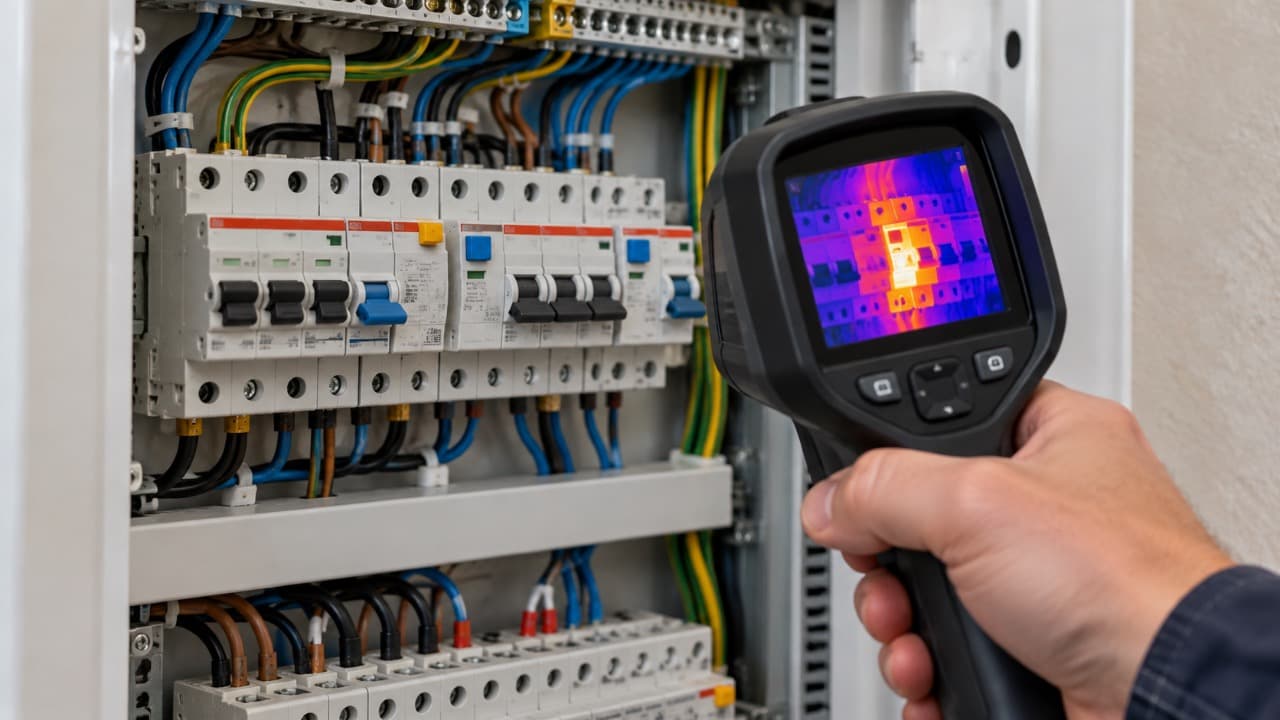

Почему УЗО нагревается во время работы. Проверяем нагрузку, клеммы, проводники и состояние устройства, а также разбираемся, какой нагрев допустим, а какой указывает на неисправность.

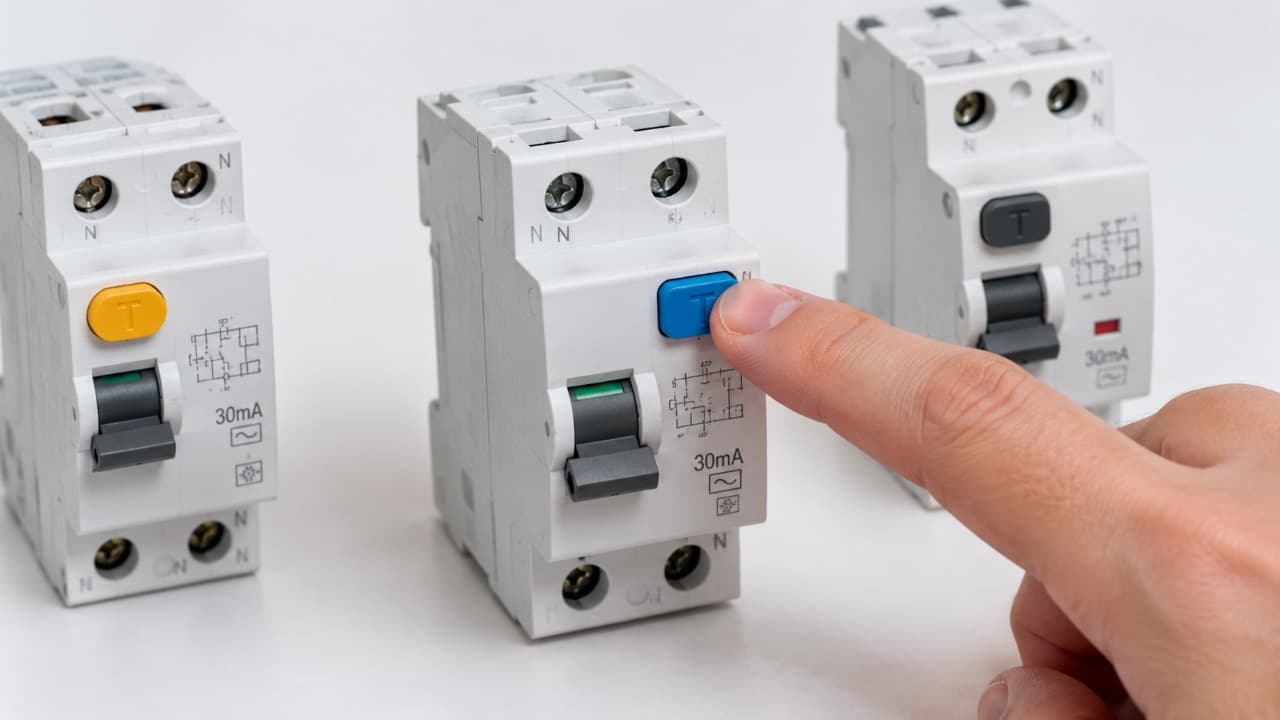

Что делать, если УЗО не отключается при нажатии кнопки TEST. Проверяем наличие питания, положение рычага, подключение устройства и признаки неисправности самого УЗО.
