Реле в автоматике: NO, NC, COM, нагрузка, питание и ошибки подключения

Реле нужно там, где слабый управляющий сигнал должен включить отдельную нагрузку. Микроконтроллер, кнопка, датчик или контроллер автоматики не тянут светильник, насос, вентилятор, замок или клапан напрямую. Они дают команду, а реле уже замыкает или размыкает силовую цепь.

В этом и есть смысл реле: управление и нагрузка разделены по роли. С одной стороны - логика. С другой - устройство, которому нужно питание.

Реле встречается в простых и сложных системах:

• включение света;
• управление насосом;
• запуск вентилятора;
• открытие электрозамка;
• включение клапана;
• управление сиреной;
• переключение питания;
• аварийное отключение оборудования.

Для небольших проектов часто используют готовые модули реле. Они удобны тем, что на плате уже есть реле, вход управления, клеммы и часть обвязки. Но даже готовый модуль нужно подключать с пониманием контактов и нагрузки.

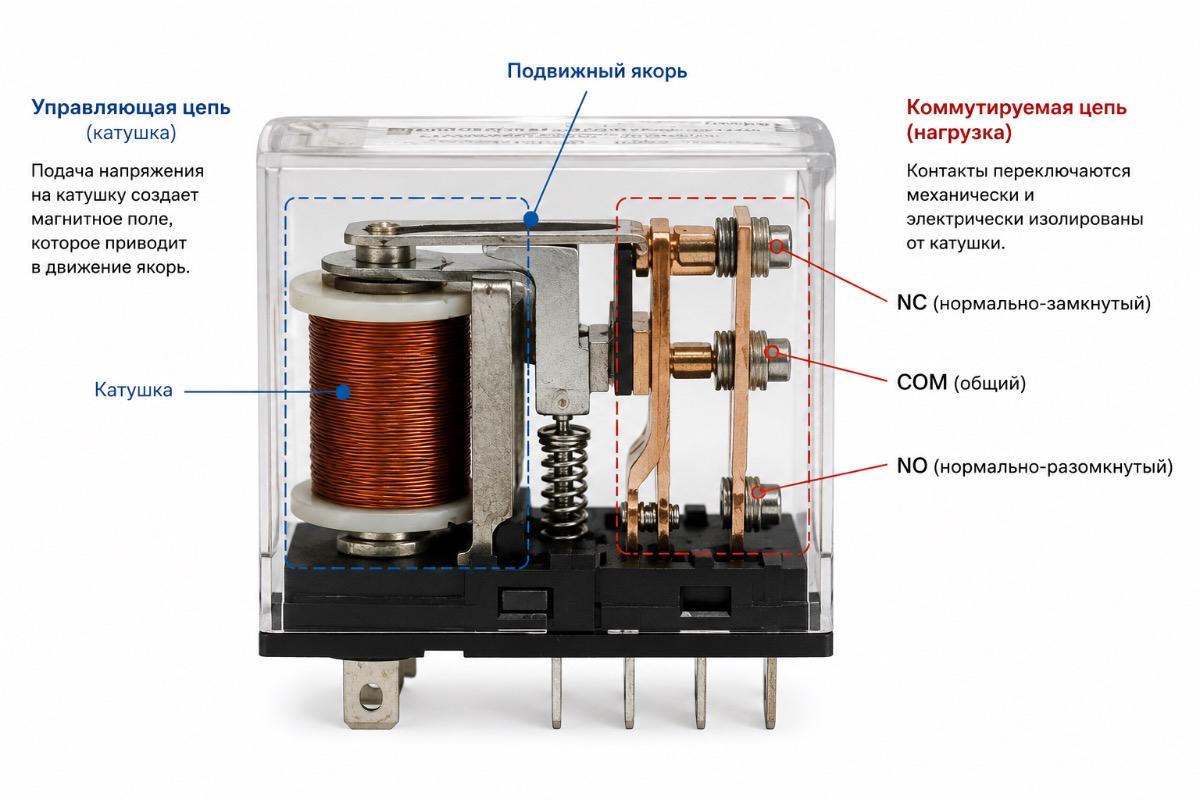

У реле есть две основные части: катушка и контакты.

Катушка - это управляющая часть. Когда на нее подается питание, внутри реле создается магнитное поле, и контактная группа меняет состояние.

Контакты - это силовая часть. Через них проходит ток нагрузки: лампы, вентилятора, насоса, замка, блока питания или другого устройства.

Эти части нельзя смешивать. Если реле на 5 В, это обычно значит, что его катушка рассчитана на 5 В. Но контакты при этом могут коммутировать другое напряжение и другой ток - например 12 В, 24 В или 220 В, если реле и монтаж рассчитаны на такую нагрузку.

И наоборот: если на контактах написан большой ток, это не значит, что вход управления можно подключать как угодно. Катушка все равно требует свое питание и правильный управляющий сигнал.

На реле часто есть три контакта: COM, NO и NC.

COM - общий контакт. Через него обычно подают одну сторону цепи, которую нужно переключать.

NO - нормально открытый контакт. Пока реле не сработало, COM и NO разомкнуты. Когда реле включается, COM соединяется с NO.

NC - нормально закрытый контакт. Пока реле не сработало, COM и NC соединены. Когда реле включается, эта связь размыкается.

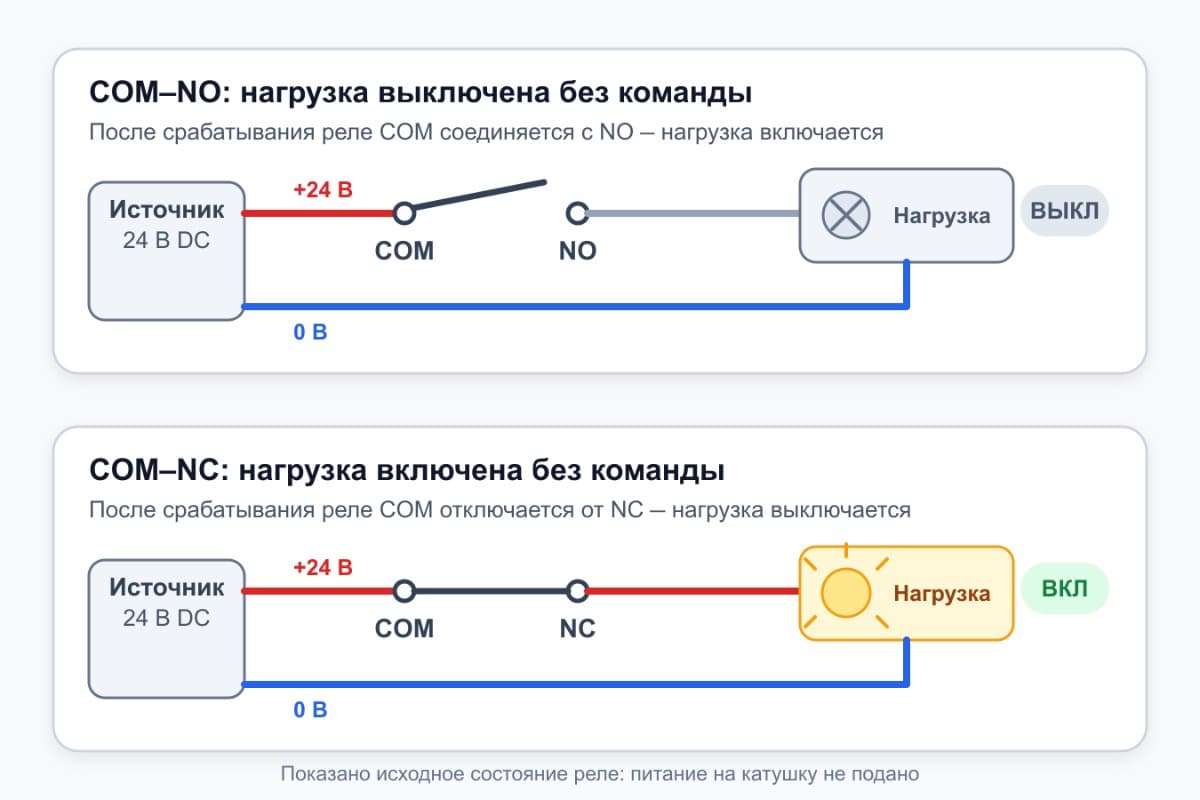

Если нужно, чтобы нагрузка включалась только после команды, используют COM и NO. Если нужно, чтобы нагрузка была включена по умолчанию и отключалась командой, используют COM и NC.

Выбор между NO и NC зависит не от привычки, а от того, что должно происходить без команды.

Для обычного включения света, вентилятора, насоса или клапана чаще используют NO. Пока команда не дана, нагрузка выключена. Команда пришла - реле замкнуло контакт, нагрузка включилась.

NC используют там, где цепь должна быть замкнута по умолчанию. Например, для некоторых блокировок, сигнализации, аварийных цепей или контроля обрыва. Если питание управления пропало, контакт возвращается в исходное состояние.

В автоматике это важно. Нужно заранее решить, какое состояние считается безопасным: включено без команды или выключено без команды.

Например, для насоса чаще безопаснее выключенное состояние. Для сигнальной цепи контроля двери может быть удобнее нормально замкнутый контакт, чтобы обрыв провода тоже выглядел как событие.

Голое реле - это только электромеханический компонент. Чтобы управлять им от микроконтроллера, обычно нужен транзисторный ключ, диод защиты, резистор и питание катушки.

Готовый модуль реле упрощает подключение. На плате уже есть вход управления, реле, клеммы и часть схемы. Например, в простых проектах используют 1-канальный модуль реле 5 В, а если нужно управлять несколькими нагрузками - 4-канальный модуль реле или 8-канальный модуль реле.

Но готовый модуль не отменяет проверку нагрузки. Нужно смотреть, какой ток и напряжение будут идти через контакты, какой тип нагрузки подключается и как сделана силовая часть.

Модуль удобен для логики управления. За безопасность силовой цепи все равно отвечает вся схема: провода, клеммы, корпус, предохранитель, зазоры и правильный монтаж.

Катушка реле потребляет больше тока, чем может безопасно дать пин микроконтроллера. Поэтому голое реле нельзя подключать напрямую к GPIO Arduino, ESP32 или STM32.

Для управления катушкой используют транзистор, MOSFET или готовый релейный модуль. Микроконтроллер дает управляющий сигнал, а силовой ключ включает ток катушки.

Еще одна причина - выброс напряжения при отключении катушки. Катушка является индуктивной нагрузкой. Когда ток через нее резко прерывается, появляется импульс, который может повредить транзистор или микроконтроллер.

Для защиты ставят диод параллельно катушке. В готовых модулях он обычно уже есть. В самодельной схеме его нужно добавить.

Более подробно силовые ключи мы разбирали в статье Транзисторный ключ для нагрузки: как включать реле, мотор, ленту и клапан.

У релейных модулей вход управления может работать по-разному. Одни включаются, когда на вход подан HIGH. Другие включаются, когда вход притянут к LOW.

Из-за этого часто появляется путаница: в программе написано HIGH, а реле выключено. Или наоборот - при старте контроллера реле неожиданно щелкает.

Перед подключением нужно понять, какой логикой управляется конкретный модуль:

• активный HIGH - реле включается при высоком уровне;
• активный LOW - реле включается при низком уровне.

Для ESP32 это особенно важно. При загрузке некоторые пины могут менять состояние или иметь особенности старта. Если к такому пину подключено реле, нагрузка может кратковременно включиться при перезагрузке.

Для ответственных нагрузок лучше выбирать пин осознанно и проверять поведение при включении питания.

На корпусе реле часто указаны разные допустимые значения для постоянного и переменного напряжения. Это связано с тем, что постоянный ток разрывать сложнее: дуга на контактах гаснет хуже.

Если реле выдерживает определенный ток при 250 В AC, это не значит, что оно выдержит такой же ток при 30 В DC. Для DC-нагрузки нужно смотреть отдельную строку в характеристиках.

Тип нагрузки тоже важен. Лампа, нагреватель, мотор, катушка, блок питания и светодиодная лента ведут себя по-разному. У мотора есть пусковой ток. У блока питания есть заряд входных конденсаторов. У катушки есть выброс при отключении.

Реле хорошо подходит для редкого включения и выключения нагрузки. Оно дает физическое замыкание контактов и может переключать разные цепи. Но реле щелкает, изнашивается и плохо подходит для частого ШИМ.

MOSFET лучше подходит для DC-нагрузок, где нужно быстрое переключение, регулировка яркости, скорости или мощности. Например, светодиодная лента, DC-вентилятор, мотор или клапан низкого напряжения.

Твердотельное реле используют, когда нужна бесконтактная коммутация. Оно не щелкает, но имеет свои ограничения по типу нагрузки, нагреву и утечке тока.

На многих релейных модулях есть оптопара. Она помогает отделить вход управления от части схемы реле. Но наличие оптопары на плате не всегда означает полноценную гальваническую развязку.

Если земля логики и земля реле все равно соединены на модуле, развязка может быть частичной. Если у модуля есть отдельное питание катушек и перемычка JD-VCC, схему подключения нужно смотреть внимательнее.

Оптопара полезна, когда нужно уменьшить влияние помех и отделить слабую логику от более шумной части. Но она не делает силовую схему безопасной автоматически.

Про такие границы между логикой и силовой частью есть отдельная статья: Оптопара как защитная граница между логикой и силовой частью.

Релейный модуль требует питания для катушек и схемы управления. Если модуль на 5 В, ему нужна стабильная линия 5 В с запасом по току. Несколько реле на одной плате могут потреблять заметный ток при одновременном включении.

Частая ошибка - питать многоканальный модуль от слабого выхода контроллера. Пока включено одно реле, все работает. При включении нескольких реле питание проседает, контроллер перезагружается, а система ведет себя странно.

Для 4-канальных, 8-канальных и 16-канальных модулей питание нужно считать отдельно. Если включаются сразу несколько нагрузок, запас по питанию особенно важен.

Также нужно помнить про общий GND, если схема управления этого требует. Без общей земли управляющий сигнал может быть непонятным для модуля.

Ошибки с реле часто выглядят одинаково: реле щелкает, но нагрузка не работает. Или нагрузка работает наоборот. Или контроллер перезагружается. Причина обычно в контактах, питании или неправильной логике управления.

Частые проблемы:

• перепутаны NO и NC;
• нагрузка подключена не через COM;
• катушку пытаются питать от GPIO;
• нет диода защиты на голом реле;
• модуль реле питается от слабой линии;
• не учтен пусковой ток нагрузки;
• реле выбрано без запаса по контактам;
• AC и DC нагрузки воспринимаются одинаково;
• активный LOW принят за активный HIGH;
• силовые провода идут рядом с чувствительными сигналами;
• нет корпуса и нормальных клемм для 220 В.

Проверять схему лучше по частям: сначала питание модуля, потом вход управления, потом щелчок реле, потом контакт COM-NO или COM-NC мультиметром, и только после этого подключать реальную нагрузку.

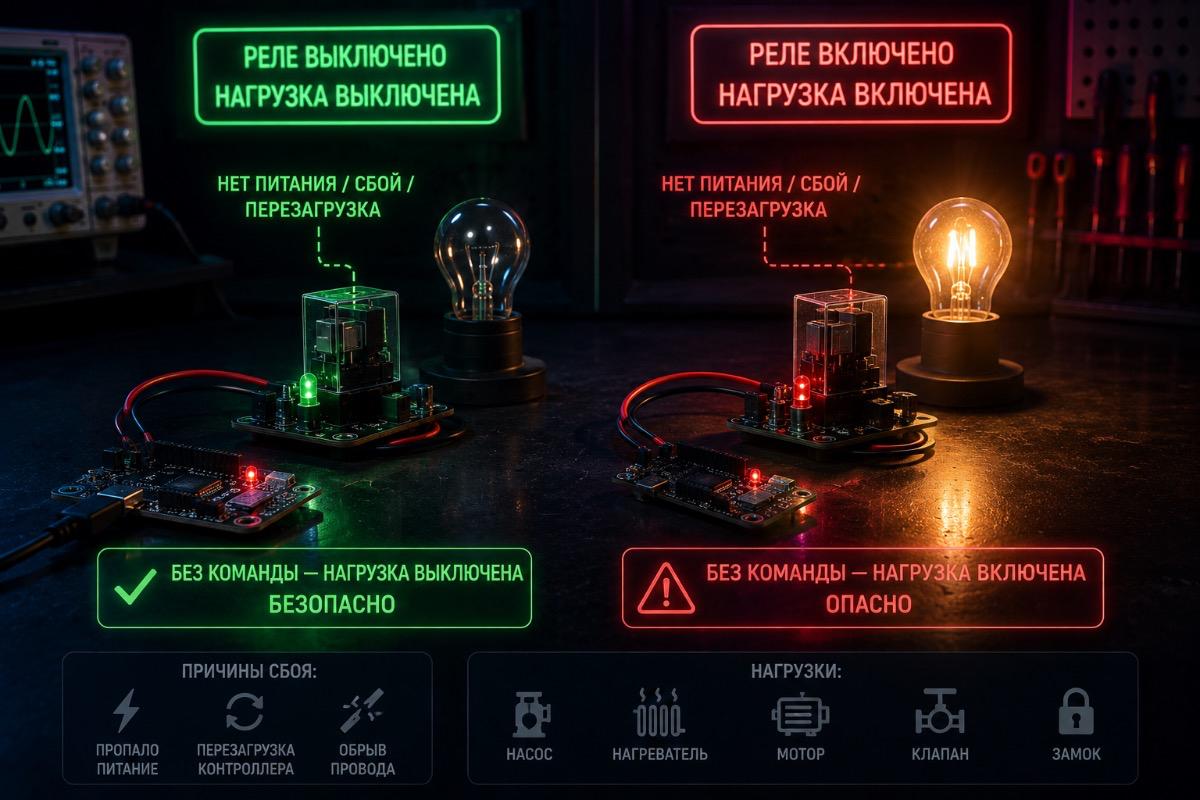

Перед подключением нагрузки нужно решить, что будет при сбое питания, перезагрузке контроллера или обрыве провода.

Для насоса, нагревателя, мотора, клапана или замка состояние по умолчанию особенно важно. Если контроллер перезагрузился, нагрузка не должна случайно включиться только из-за стартового состояния пина.

Для простых нагрузок чаще выбирают схему, где без команды реле выключено. Для аварийных и контрольных цепей иногда используют нормально замкнутую логику, чтобы обрыв или потеря питания сразу становились заметными.

Хорошая автоматика строится не только вокруг команды "включить". Она заранее отвечает на вопрос: что будет, если управление пропало.

Перед первым запуском полезно пройти короткую проверку.

1. Понятно, где COM, NO и NC.
2. Нагрузка подключена через правильные контакты.
3. Питание катушки или модуля соответствует его напряжению.
4. Управляющий вход не перегружает GPIO.
5. Есть защита от выброса катушки, если используется голое реле.
6. Контакты реле подходят по напряжению и току нагрузки.
7. Учтен пусковой ток мотора, блока питания или лампы.
8. Состояние после перезагрузки контроллера безопасно.
9. Провода и клеммы рассчитаны на ток.
10. Сетевое напряжение закрыто в корпусе и не доступно случайному касанию.

Реле кажется простым компонентом, но именно через него часто проходит реальная нагрузка. Поэтому ошибку лучше поймать мультиметром до подключения устройства, а не после щелчка и запаха перегрева.
