Силовые ключи и драйверы: безопасное управление моторами, реле и высоковольтными нагрузками с помощью Raspberry Pi, Arduino и ESP32

Прямое подключение мощной нагрузки к выводам микроконтроллера неизбежно приведет к его выходу из строя. Выходные порты Arduino и ESP32 рассчитаны на токи порядка 20-40 мА при напряжении до 5 В. Попытка управлять напрямую даже небольшим двигателем постоянного тока, потребляющим сотни миллиампер, закончится повреждением вывода или всей платы. Силовые ключи выполняют роль усилителя мощности между управляющей логикой и нагрузкой. Они принимают слабый сигнал от контроллера и коммутируют значительно большие токи и напряжения в силовой цепи. Это позволяет микроконтроллеру безопасно управлять устройствами, работающими от напряжений 12 В, 24 В или, в некоторых случаях, 220 В переменного тока.

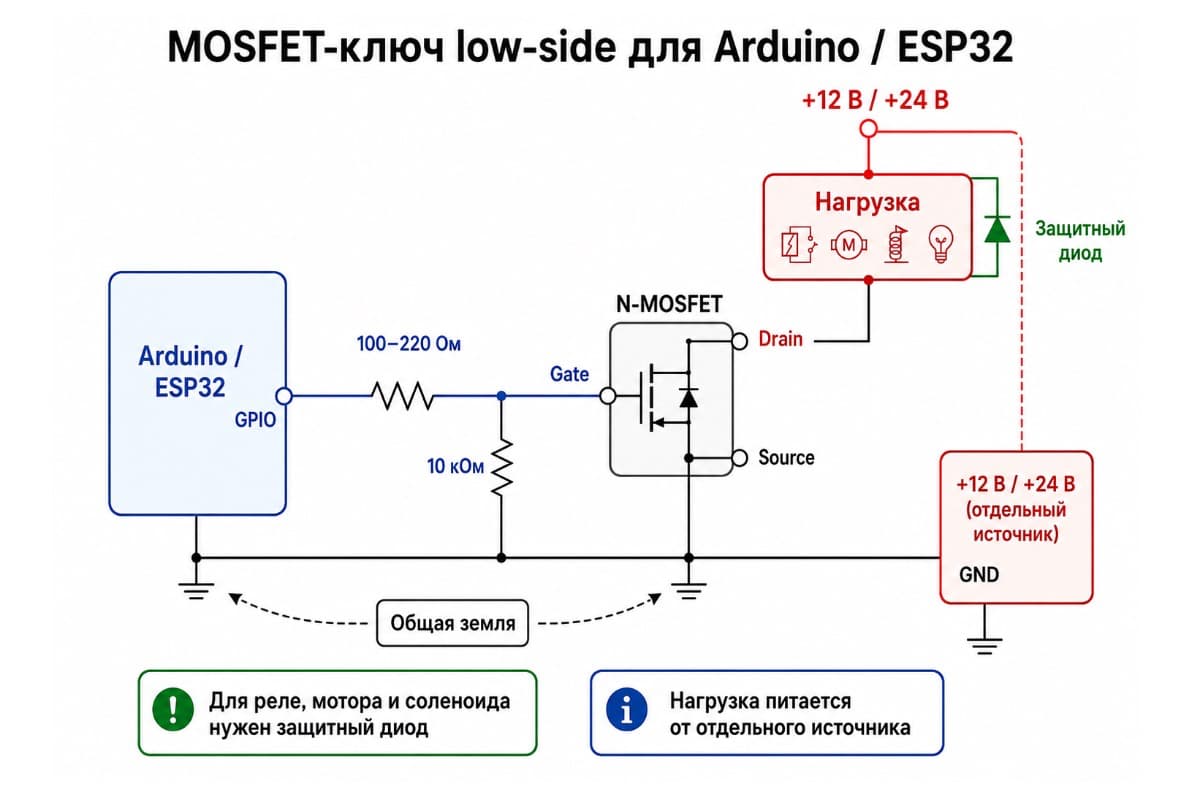

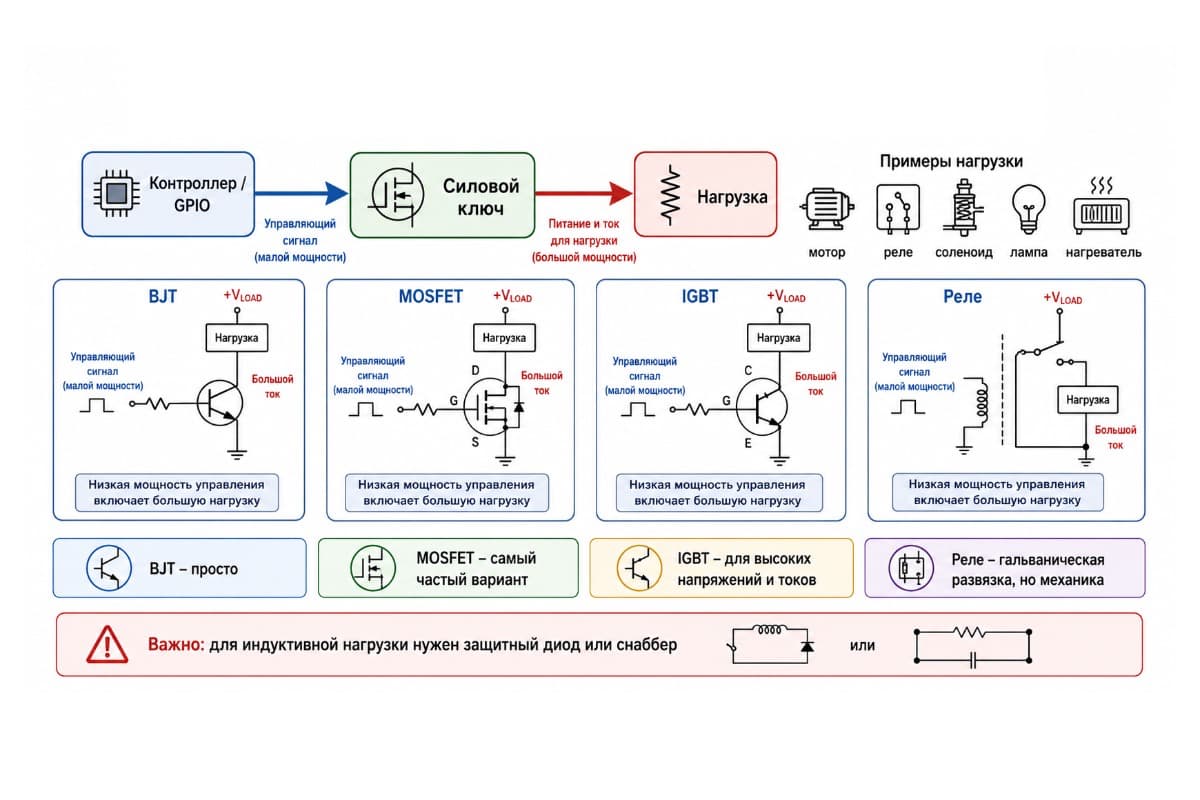

Для управления нагрузками применяются различные типы полупроводниковых ключей. Биполярные транзисторы традиционно использовались в качестве простейших ключей, однако они требуют постоянного базового тока для поддержания открытого состояния, что приводит к дополнительным потерям мощности. Полевые транзисторы MOSFET стали основой современной силовой электроники благодаря управлению напряжением, а не током. Когда напряжение между затвором и истоком превышает пороговое значение, транзистор открывается, пропуская ток через канал сток-исток. При этом управляющий ток практически не течет, что значительно снижает нагрузку на выходы контроллера. N-канальные MOSFET обладают лучшими характеристиками и меньшей стоимостью по сравнению с P-канальными, поэтому именно они получили широкое распространение в любительских и промышленных проектах. Для управления особо мощными нагрузками применяются IGBT-транзисторы, сочетающие преимущества биполярных и полевых транзисторов. Они способны коммутировать токи в десятки и сотни ампер при напряжениях до нескольких киловольт, сохраняя при этом управление через изолированный затвор. IGBT находят применение в инверторах, частотных преобразователях и других устройствах промышленной автоматики.

Хотя MOSFET и IGBT управляются напряжением, для их быстрого переключения требуется кратковременный импульс тока, способный быстро зарядить или разрядить емкость затвора. Чем быстрее происходит переключение, тем меньше динамические потери на кристалле транзистора. Микроконтроллеры не могут обеспечить достаточный ток для эффективного управления мощными транзисторами. Драйверы затвора представляют собой специализированные микросхемы, которые усиливают управляющий сигнал от контроллера и обеспечивают импульсы тока силой от сотен миллиампер до нескольких ампер. Это позволяет быстро переключать транзисторы, минимизируя время нахождения в активной области, где одновременно присутствуют высокое напряжение и большой ток. Например, драйверы серии IR2110, IR2117 или TLP250 широко применяются для управления полумостовыми и мостовыми схемами. Для транзисторов верхнего плеча в мостовых схемах требуется напряжение управления на 10-15 В выше напряжения питания нагрузки. Драйверы решают эту задачу с помощью схем сдвига уровня или бутстрепных цепей, использующих конденсатор для временного повышения напряжения.

Одним из важных аспектов безопасности является гальваническая развязка между управляющей электроникой и силовыми цепями. Она предотвращает проникновение высоких напряжений и импульсных помех в чувствительные низковольтные схемы контроллера. Без развязки аварийная ситуация в силовой части – короткое замыкание, выброс напряжения или пробой изоляции – может мгновенно вывести из строя микроконтроллер и даже представлять опасность для пользователя. Оптопары обеспечивают передачу сигнала с помощью света, полностью исключая электрический контакт между цепями. Внутри оптопары находятся светодиод и фотоприемник, разделенные слоем диэлектрика. Управляющий сигнал от контроллера вызывает свечение светодиода, а фотодетектор преобразует световой поток обратно в электрический сигнал на изолированной стороне. Современные оптопары способны выдерживать напряжения изоляции от 1000 до 5000 В и более. Для управления MOSFET и IGBT выпускаются специализированные оптодрайверы, объединяющие в одном корпусе оптопару и мощный выходной каскад. Микросхемы типа TLP250, HCPL-3120 или серия ACPL компании Broadcom позволяют напрямую управлять затвором силового транзистора, обеспечивая токи переключения до 2,5 А и выше. Некоторые модели имеют встроенную защиту от падения напряжения питания, контроль насыщения транзистора и индикацию неисправностей.

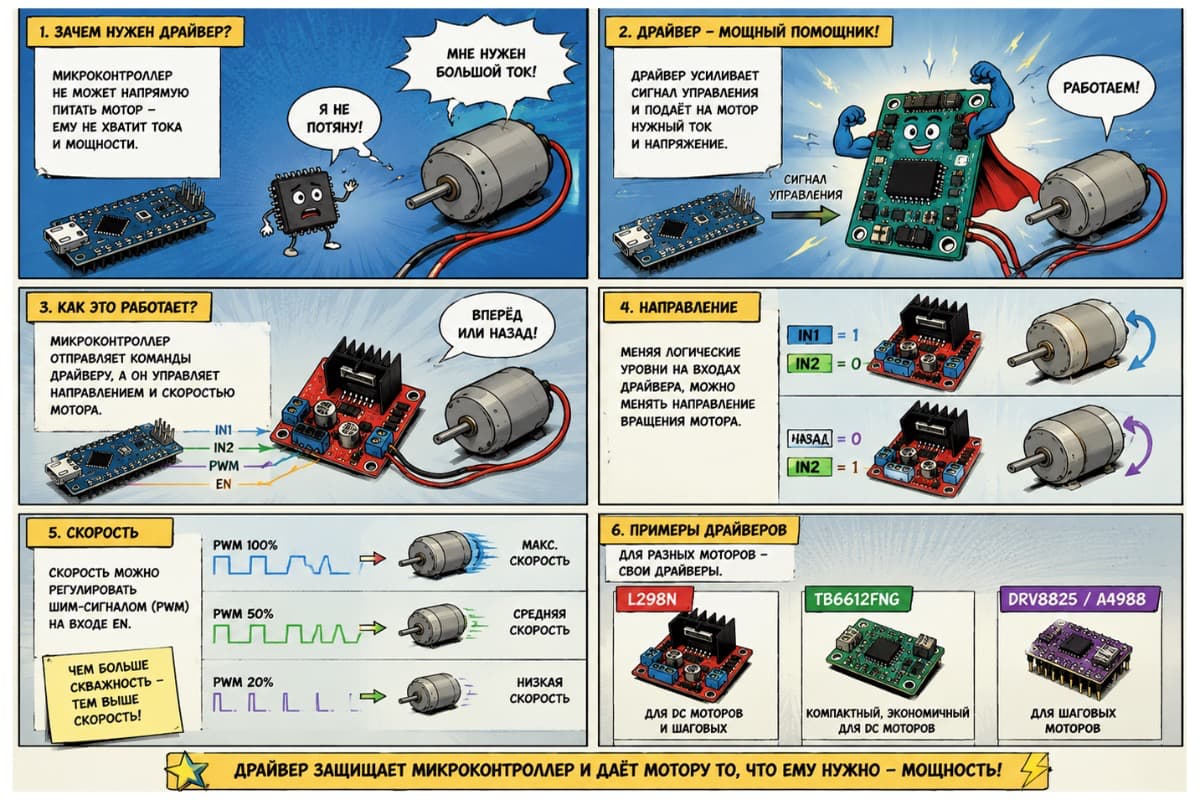

Электродвигатели постоянного тока требуют не только коммутации больших токов, но и возможности изменения направления вращения. Для этого применяются H-мостовые схемы, в которых четыре ключа позволяют менять полярность напряжения на обмотках мотора. Интегрированные драйверы моторов, такие как L293D, L298N или более современные DRV8833, содержат готовые H-мосты с защитными диодами и логикой управления. Драйвер L293D способен управлять двумя моторами с током до 600 мА на канал, что достаточно для небольших робототехнических проектов. Микросхема имеет входы для задания направления вращения и вход разрешения, на который подается ШИМ-сигнал для регулирования скорости. При подключении к ESP32 или Arduino два цифровых вывода задают направление, а третий вывод с поддержкой ШИМ регулирует мощность. Для более мощных приложений применяется L298N, выдерживающий токи до 2 А на канал. Этот драйвер часто встречается в виде готовых модулей с винтовыми клеммами для подключения моторов и питания. Схема подключения предельно проста: контроллер подает логические сигналы на входы IN1-IN4 для выбора направления, а сигналы на входах ENABLE управляют скоростью через ШИМ.

Электромагнитные реле остаются популярным способом коммутации мощных нагрузок переменного и постоянного тока. Они обеспечивают полную гальваническую развязку и способны переключать токи в десятки ампер при напряжениях до 250 В. Однако катушка реле требует тока в десятки миллиампер, что превышает возможности выводов микроконтроллера. Для управления реле используется транзисторный ключ, обычно на основе биполярного NPN-транзистора или N-канального MOSFET. Вывод контроллера через токоограничивающий резистор управляет базой или затвором транзистора, который коммутирует ток катушки реле. Обязательный элемент схемы – защитный диод, подключенный параллельно катушке реле в обратной полярности. Он предотвращает выброс напряжения самоиндукции при выключении реле, который может повредить транзистор. Модули реле, предназначенные для Arduino и ESP32, уже содержат транзисторный ключ, защитный диод и оптопару для дополнительной развязки. Они имеют удобные винтовые клеммы для подключения нагрузки и требуют лишь подачи логического сигнала от контроллера. Важно учитывать, что многие модули работают по логике LOW-level trigger, то есть реле включается при подаче низкого уровня на управляющий вход.

Регулирование мощности нагрузки осуществляется с помощью широтно-импульсной модуляции. Контроллер быстро переключает ключ между состояниями открыт и закрыт, изменяя соотношение времени проводимости к периоду. Среднее значение напряжения на нагрузке определяется коэффициентом заполнения – отношением длительности импульса к периоду сигнала. Arduino, ESP32 и Raspberry Pi имеют аппаратную поддержку ШИМ на определенных выводах. Для Arduino Uno это выводы с отметкой тильда (3, 5, 6, 9, 10, 11), для ESP32 – практически любой GPIO может быть настроен для генерации ШИМ. Частота ШИМ выбирается в зависимости от типа нагрузки: для светодиодов достаточно 500 Гц, для моторов оптимальна частота 20–30 Гц. При управлении индуктивными нагрузками, такими как двигатели или соленоиды, важно учитывать время переключения транзисторов. Слишком высокая частота ШИМ при медленных транзисторах приводет к их нагреву из-за длительного нахождения в переходной области. Правильный выбор драйвера и частоты ШИМ обеспечивает эффективное управление с минимальными потерями.

Силовые транзисторы при коммутации больших токов выделяют значительное количество тепла. Даже при работе в ключевом режиме существуют потери из-за конечного сопротивления открытого канала и времени переключения. Для предотвращения перегрева применяются радиаторы – теплоотводы из материалов с высокой теплопроводностью. Алюминиевые радиаторы благодаря невысокой стоимости и хорошим характеристикам получили наибольшее распространение. Они изготавливаются методом экструзии, что позволяет создавать сложный ребристый профиль для увеличения площади поверхности. Медные радиаторы обладают еще лучшей теплопроводностью, но используются реже из-за высокой цены и большего веса. При установке транзистора на радиатор необходимо обеспечить хороший тепловой контакт. Для этого применяется теплопроводящая паста, заполняющая микронеровности между поверхностями. Если корпус транзистора электрически связан с одним из выводов, требуется изоляционная прокладка из слюды или специального теплопроводящего диэлектрика. Важно правильно рассчитать тепловое сопротивление всей цепи от кристалла до окружающей среды, чтобы температура не превысила допустимые значения.

Робототехнические проекты на базе Arduino часто используют драйвер L298N для управления коллекторными моторами. Два независимых H-моста позволяют контролировать скорость и направление каждого колеса, обеспечивая повороты и плавное ускорение. Подключение требует всего шесть цифровых выводов контроллера: по два для направления и по одному ШИМ-выводу для каждого мотора. Системы автоматики умного дома на ESP32 применяют модули реле для управления освещением, электронагревателями или насосами. Микроконтроллер по команде с веб-интерфейса или по расписанию подает сигнал на реле, которое коммутирует сетевое напряжение 220 В. Встроенная оптопара в модуле реле обеспечивает безопасность, полностью изолируя низковольтную логику от опасного напряжения. Проекты с шаговыми двигателями для 3D-принтеров или станков с ЧПУ используют специализированные драйверы типа A4988 или DRV8825. Эти микросхемы содержат встроенные H-мосты для каждой обмотки двигателя и логику микрошагового управления. Raspberry Pi или Arduino генерирует импульсы шага и сигнал направления, а драйвер обеспечивает требуемые токи обмоток с точным позиционированием.

Профессиональные драйверы имеют встроенные системы защиты от различных аварийных ситуаций. Защита от перегрузки по току отключает выход при превышении безопасного значения тока. Защита от перегрева контролирует температуру кристалла и снижает мощность или отключает драйвер при достижении критических значений. Защита от падения напряжения питания предотвращает работу драйвера при недостаточном напряжении, когда управление транзистором может быть нестабильным. Многие современные драйверы имеют выход индикации неисправности, который можно подключить к входу контроллера. При возникновении короткого замыкания, перегрузки или перегрева драйвер сигнализирует об ошибке, позволяя программе отреагировать соответствующим образом – записать информацию в лог, отправить уведомление или перевести систему в безопасное состояние. Схема обнаружения насыщения DESAT контролирует падение напряжения на силовом транзисторе во включенном состоянии. При коротком замыкании ток резко возрастает, а транзистор не может войти в состояние насыщения. Схема DESAT обнаруживает это по увеличению падения напряжения и быстро отключает драйвер, предотвращая разрушение транзистора.

При разработке силовой части проекта следует тщательно разделять сигнальные и силовые цепи на печатной плате. Сигнальные дорожки не должны иметь общих участков с силовыми шинами, чтобы импульсные помехи от переключения больших токов не проникали в чувствительные входы контроллера. Соединения между драйвером и затвором транзистора должны быть максимально короткими и прямыми для минимизации паразитной индуктивности. Бутстрепный конденсатор в драйверах верхнего плеча требует правильного выбора типа и емкости. Необходим конденсатор с малым током утечки и низким эквивалентным последовательным сопротивлением. Керамические конденсаторы X7R или электролитические с низким ESR хорошо подходят для этой задачи. Емкость выбирается исходя из заряда затвора транзистора и частоты переключения. Для подавления выбросов напряжения при коммутации индуктивных нагрузок применяются снабберные цепи. Простейший вариант – RC-цепочка, подключенная параллельно нагрузке. Резистор ограничивает импульсный ток, а конденсатор поглощает энергию выброса. Подбор параметров снаббера требует экспериментальной настройки или моделирования схемы.

Силовые драйверы, модули реле и ключи являются необходимым звеном между управляющей логикой микроконтроллеров и реальными исполнительными устройствами. Правильный выбор компонентов, грамотное проектирование схемы и учет тепловых режимов обеспечивают надежность и безопасность системы. Современная элементная база предлагает широкий выбор готовых решений – от простых модулей реле до интегрированных драйверов моторов с защитой и диагностикой, что делает создание мощных проектов на базе Arduino, ESP32 и Raspberry Pi доступным даже начинающим разработчикам.
