Принцип работы геркона, типы и надежность в современных системах

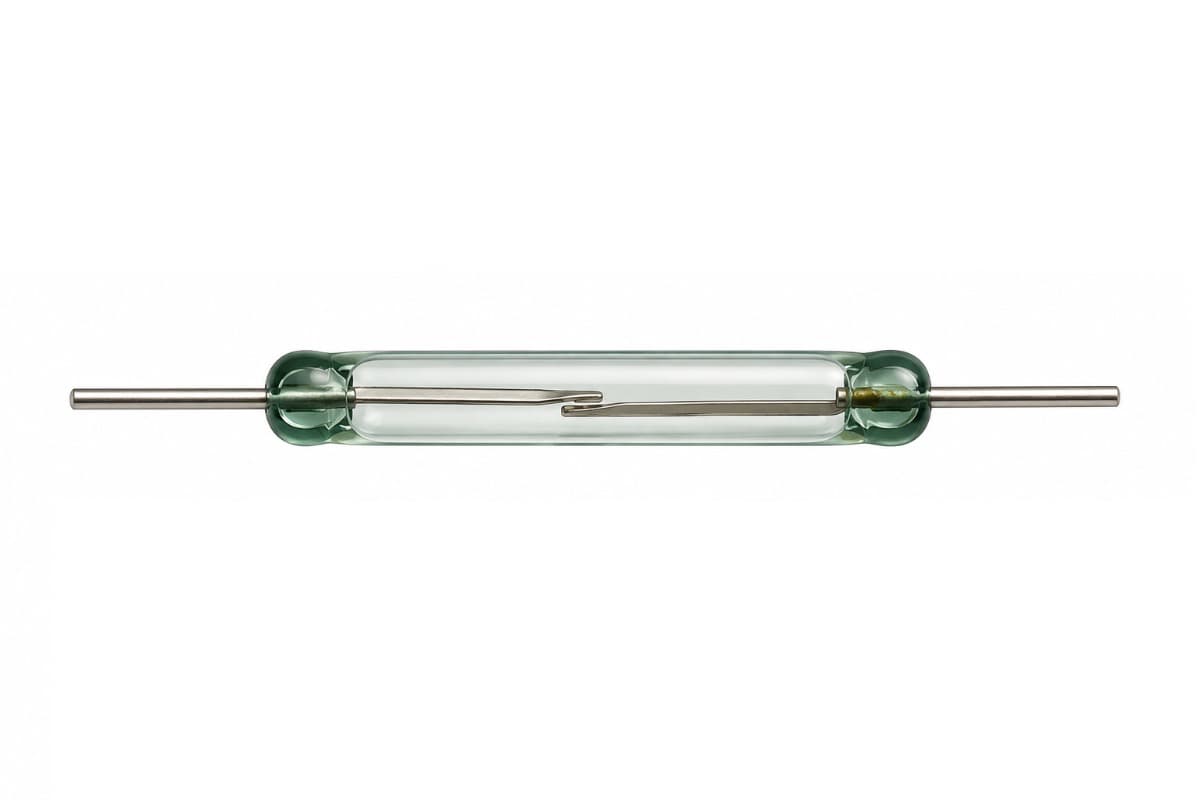

Геркон – это электромеханический контакт, который изменяет состояние под действием магнитного поля. Название образовано от слов «герметизированный контакт»: рабочая контактная группа находится внутри запаянной стеклянной колбы и защищена от пыли, влаги и загрязнения окружающей среды.

Внутри геркона расположены две или несколько ферромагнитных пластин, которые называют язычками. Они одновременно выполняют три задачи:

• проводят электрический ток;
• направляют магнитный поток;
• возвращают контакт в исходное положение после удаления магнита.

Рабочие концы язычков расположены с небольшим перекрытием и зазором. В зависимости от серии контактные поверхности могут иметь покрытие из родия, рутения, золота или другого материала. Покрытие влияет на сопротивление, допустимую нагрузку и электрический ресурс.

Внутри колбы может находиться инертный газ или вакуум. Конкретная внутренняя среда, материал контактов и давление определяются производителем и назначением модели.

Герметичность защищает контакты от окружающей среды, но не делает стеклянную колбу механически прочной. Удар, изгиб вывода возле стекла или чрезмерное усилие при монтаже могут повредить спай или изменить положение язычков.

Отдельный выводной геркон нужно отличать от корпусного герконового датчика. В готовом датчике стеклянный элемент помещен в пластиковый или металлический корпус, может иметь кабель, разъем и согласованный магнит.

Полный набор материалов об устройстве, подключении, проверке и выборе собран в хабе «Геркон».

Геркон не требует механического толкателя. Для переключения используется магнитное поле постоянного магнита или катушки.

Когда магнит приближается к геркону, ферромагнитные язычки становятся частями магнитной цепи. На их рабочих концах возникают противоположные магнитные полюса, поэтому язычки начинают притягиваться друг к другу.

Пока сила притяжения меньше упругого сопротивления пластин, контакт остается в исходном состоянии. После достижения определенного уровня поля язычки меняют положение и электрическая цепь переключается.

После удаления магнита поле ослабевает. Упругость пластин возвращает контактную группу в исходное состояние.

Уровень отпускания обычно ниже уровня срабатывания. Эта разница создает магнитный гистерезис: при приближении и удалении магнита контакт меняет состояние в разных точках.

Гистерезис не следует путать с дребезгом. Гистерезис связан с разницей магнитных порогов, а дребезг возникает из-за механического соударения контактов во время переключения.

Значение чувствительности в ампер-витках нельзя напрямую перевести в миллиметры. Расстояние срабатывания зависит от:

• размера и материала магнита;
• направления намагничивания;
• ориентации магнита относительно геркона;
• траектории движения;
• чувствительности конкретного экземпляра;
• стальных деталей рядом с датчиком;
• механических допусков корпуса.

Один и тот же магнит может создавать несколько зон срабатывания вокруг геркона. Поэтому положение проверяют в готовом устройстве, а не только на столе.

Подробная физика переключения разобрана в разделе Как работает геркон.

Официальное руководство Littelfuse по активации геркона магнитом

Контактная форма показывает состояние геркона без рабочего магнитного воздействия и то, как электрическая цепь изменяется после срабатывания.

Form A – наиболее распространенный вариант. У него два вывода, а контакт замыкается при появлении достаточного магнитного поля.

Form B также обычно имеет два вывода, но его контакт без рабочего поля замкнут. В некоторых конструкциях такое состояние создается внутренним постоянным подмагничиванием. Реакция на полярность и направление внешнего магнита зависит от конкретной модели.

Form C имеет три рабочих вывода:

• COM – общий;
• NC – нормально замкнутый;
• NO – нормально разомкнутый.

При срабатывании общий вывод отключается от NC и соединяется с NO.

NO и NC всегда определяются относительно исходного состояния, указанного производителем. У готового дверного датчика логика всей системы может выглядеть обратной: магнит находится рядом именно при закрытой двери, поэтому замыкание контакта соответствует состоянию «закрыто».

Кроме контактной формы различают конструктивные исполнения:

• отдельный выводной геркон;
• SMD-исполнение;
• геркон в защитном корпусе;
• герконовый датчик с кабелем;
• герконовое реле с управляющей катушкой;
• специальные высоковольтные и высокомощные исполнения;
• ртутно-смачиваемые контакты для специальных задач.

Ртутно-смачиваемый геркон – это специальная конструкция, а не универсальное обозначение контактной формы. Такие компоненты имеют требования к положению при монтаже и ограничения по применению.

Схемы Form A, Form B и Form C, а также электрические рейтинги разобраны в разделе Типы и параметры герконов.

Геркон удобен там, где нужно определить положение детали или получить электрический контакт без внешнего механического нажатия.

Основные области применения:

В системе контроля положения магнит обычно закрепляют на подвижной части, а геркон – на неподвижной. Контроллер получает простое состояние: контакт замкнут или разомкнут.

Практический монтаж на двери, крышке или механизме разобран в статье Геркон в системе контроля положения.

Пример автоматической подсветки с датчиком двери приведен в статье Свет в шкафу или витрине.

Геркон не всегда является лучшим вариантом. Для очень высокой частоты импульсов, большого количества циклов или определения силы магнитного поля практичнее использовать датчик Холла.

Датчики для электроники и автоматики собраны в категории датчиков.

Геркон нельзя выбирать только по максимальному току или напряжению. Все ограничения из даташита должны соблюдаться одновременно.

Ток коммутации и ток переноса – разные характеристики. Контакт может проводить определенный ток после замыкания, но повредиться при попытке включить этот же ток.

Максимальные напряжение и ток также нельзя автоматически использовать одновременно. Например, если указаны 100 В, 0,5 А и 10 Вт, сочетание 100 В и 0,5 А даст 50 Вт и превысит допустимую мощность.

При выборе нужно учитывать характер нагрузки:

• резистивная нагрузка создает относительно спокойный режим;
• катушка дает выброс напряжения при размыкании;
• конденсатор и длинный кабель создают бросок тока при замыкании;
• лампа накаливания имеет высокий пусковой ток холодной нити;
• постоянный ток поддерживает дугу иначе, чем переменный.

Порядок выбора:

1. Определить контактную форму – NO, NC или переключающую.
2. Рассчитать реальное напряжение, ток и мощность.
3. Учесть пусковой ток и выбросы нагрузки.
4. Выбрать диапазон магнитной чувствительности.
5. Подобрать магнит и проверить рабочий зазор.
6. Учесть температуру, вибрацию и частоту циклов.
7. Проверить корпус, способ монтажа и длину кабеля.
8. Сверить ожидаемый ресурс с условиями из даташита.

Последовательный подбор разобран в разделе Как выбрать геркон.

Для подключения к цифровому входу геркон используют как обычный сухой контакт. Самый простой вариант – схема с внутренней подтяжкой:

• один вывод геркона подключается к GPIO;
• второй вывод подключается к GND;
• вход настраивается как INPUT_PULLUP;
• замкнутый контакт дает LOW;
• разомкнутый контакт дает HIGH.

Геркон не подает на вход собственное напряжение, поэтому одна и та же контактная схема подходит для Arduino с логикой 5 В и ESP32 с логикой 3,3 В. Подтяжку формирует сама управляющая плата.

Если провод короткий и проходит внутри корпуса, внутренней подтяжки обычно достаточно. Для длинного провода или среды с сильными помехами применяют:

• внешний резистор 4,7-10 кОм;
• RC-фильтр возле входа контроллера;
• экранированный или витой провод;
• программный антидребезг;
• защиту от статического и импульсного перенапряжения;
• промышленный вход 12 или 24 В при большой длине линии.

Работа подтяжки подробно разобрана в статье Pull-up и pull-down резисторы. Для подбора номинала можно использовать калькулятор подтягивающего резистора.

Дребезг контактов и выброс напряжения нагрузки – разные явления.

Дребезг возникает при механическом соударении язычков и может создать несколько быстрых переключений вместо одного. Его устраняют программной задержкой, фильтрацией состояния или RC-цепью. Для расчета фильтра доступен калькулятор RC-антидребезга.

Выброс напряжения возникает при размыкании индуктивной нагрузки. Если геркон управляет катушкой постоянного тока, параллельно катушке устанавливают защитный диод. Для переменного тока применяют подходящую RC-цепь, варистор или TVS – в зависимости от схемы и требований.

Подключение реле описано в статье Реле в автоматике: NO, NC и COM, а управление мощной нагрузкой – в статье Транзисторный ключ для нагрузки.

[warn]Не подключайте двигатель, мощную катушку или лампу напрямую через маломощный геркон только потому, чт

Надежность геркона зависит не только от электрической нагрузки. Магнит, механический монтаж и расположенные рядом материалы могут заметно изменить точку срабатывания.

При установке учитывают:

• положение магнитных полюсов;
• направление движения магнита;
• максимальный и минимальный зазор;
• люфт двери или механизма;
• стальные крепления и корпусные детали;
• внешние магнитные поля;
• рабочую температуру;
• вибрацию и удар;
• натяжение проводов и выводов.

Магнит должен обеспечивать уверенное срабатывание при максимальном рабочем зазоре и уверенное отпускание при минимальном удалении. Нельзя проектировать механизм так, чтобы геркон постоянно находился на границе магнитной зоны.

Стальные винты, профиль или корпус могут перенаправлять магнитный поток. После изменения крепления расстояние срабатывания иногда меняется, хотя магнит и геркон остаются теми же.

Стеклянный корпус требует осторожного обращения:

• не ронять компонент;
• не переносить его за один вывод;
• не изгибать вывод вплотную к стеклу;
• удерживать вывод инструментом между местом изгиба и колбой;
• не передавать усилие от кабеля на стеклометаллический спай;
• соблюдать температуру и продолжительность пайки;
• защищать колбу от удара внутри готового устройства.

Для цифрового входа продолжительность антидребезга выбирают по реальному сигналу. Универсального значения нет, но для медленного датчика двери часто начинают с диапазона 10-50 мс и затем проверяют результат.

Геркон с правильно разгруженными контактами может работать очень долго. Но герметичная колба не отменяет электрическую эрозию, сваривание и механическое старение.

Официальное руководство Littelfuse по монтажу и обращению с герконами

Измерение чувствительности и сопротивления контактов

Геркон, датчик Холла и механический концевик могут контролировать положение, но работают по разным принципам.

Геркон стоит выбрать, если:

• нужен простой пассивный контакт;
• частота срабатывания невысока;
• доступен постоянный магнит;
• важно скрытое бесконтактное управление;
• контакт переключает только малый сигнальный ток;
• дребезг можно обработать программно.

Датчик Холла лучше, если:

• требуется высокая частота импульсов;
• количество циклов очень большое;
• нужна работа без механических контактов;
• необходимо определить полярность или величину магнитного поля;
• питание датчика не является проблемой.

Механический концевик удобнее, если магнит использовать нельзя, доступно прямое нажатие и требуется визуально понятная механика.

Подробное сопоставление доступно на странице Датчик Холла vs геркон. Принцип и варианты датчиков Холла разобраны в статье Датчики Холла: виды и подключение.

Геркон остается надежным решением, если правильно выбраны контактная форма, электрические рейтинги, магнит и способ монтажа. Главная ошибка – считать его универсальным выключателем только потому, что контакт находится в герметичной колбе.
