LM7805 и L7805CV: в чем разница, схема подключения и типичные ошибки

Сильный нагрев LM7805 почти всегда связан не с браком, а с принципом работы линейного стабилизатора. Он превращает лишнее напряжение в тепло.

Главная проверка простая:

Например, если на входе 12 В, а нагрузка потребляет 0.5 А:

3.5 Вт для корпуса TO-220 без нормального радиатора - это уже много. Стабилизатор будет сильно греться, напряжение может проседать, а устройство может перезагружаться.

В электронике часто встречается ситуация, когда один и тот же по смыслу компонент продается под разными обозначениями. LM7805, L7805CV, L7805, 7805, UA7805, MC7805 - все это названия стабилизаторов из семейства 78xx с фиксированным выходом 5 В.

Разница обычно связана не с принципом работы, а с производителем, корпусом, температурным диапазоном, допустимым током и внутренними особенностями конкретной серии.

Для практического проекта главное не название на корпусе, а параметры:

• выходное напряжение 5 В;
• допустимый ток;
• входное напряжение;
• корпус;
• распиновка;
• тепловой режим;
• наличие защиты;
• требования к конденсаторам.

Если вы видите LM7805 и L7805CV в одинаковом корпусе TO-220, они часто применяются как взаимозаменяемые стабилизаторы 5 В. Но перед заменой все равно нужно проверить распиновку и допустимый ток по документации конкретной детали.

Маркировка 7805 читается довольно просто. Первая часть 78 означает положительный линейный стабилизатор фиксированного напряжения. Последние две цифры показывают выходное напряжение.

7805 - это 5 В.

7809 - это 9 В.

7812 - это 12 В.

Есть и серия 79xx. Она похожа по логике названия, но предназначена для отрицательных напряжений. Например, 7905 выдает -5 В относительно общего провода.

Именно поэтому важно не путать 78xx и 79xx. Они не являются прямой заменой друг другу.

LM7805 - общее популярное обозначение стабилизатора 5 В семейства 7805. L7805CV - конкретное обозначение версии в корпусе TO-220, которое часто встречается у STMicroelectronics и совместимых производителей.

В бытовом смысле люди часто называют любой 7805 словом LM7805, даже если на корпусе написано L7805CV. Это как говорить "стабилизатор 7805" без привязки к заводу.

Но технически лучше читать маркировку полностью. Буквы могут указывать серию, корпус, температурный диапазон или исполнение.

Главная мысль: LM7805 и L7805CV часто решают одну задачу, но в реальной схеме нужно смотреть не только название, а корпус, ток и тепловой режим.

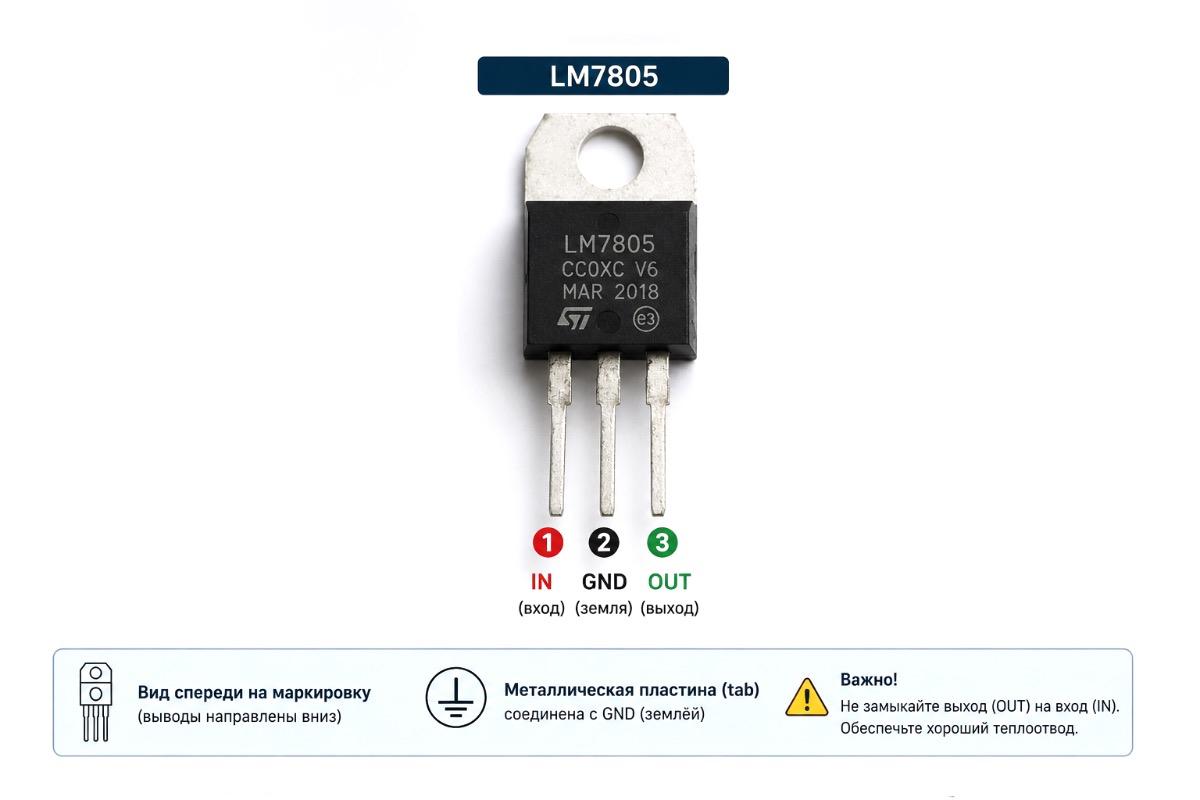

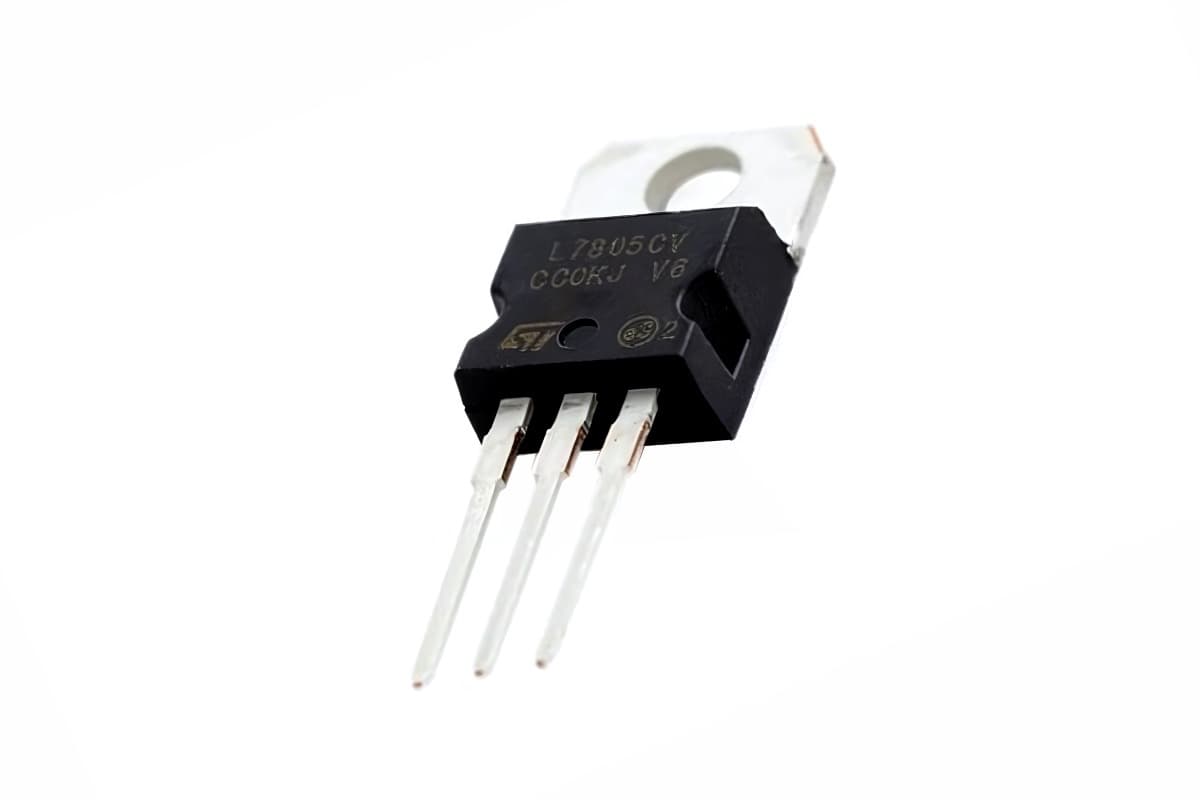

Самый узнаваемый вариант 7805 - корпус TO-220 с тремя выводами и металлической площадкой под радиатор.

Если смотреть на стабилизатор спереди, когда маркировка обращена к вам, выводы обычно идут слева направо так:

1. IN - вход.
2. GND - общий провод.
3. OUT - выход 5 В.

Вход подключается к источнику питания. GND соединяется с общей землей схемы. OUT выдает стабилизированные 5 В.

Металлическая площадка корпуса часто электрически связана с GND. Это удобно для теплоотвода, но может стать проблемой, если радиатор касается других металлических частей устройства.

7805 часто показывают как очень простой компонент: подал напряжение на вход, получил 5 В на выходе. В реальной схеме рядом со стабилизатором нужны конденсаторы.

Входной конденсатор помогает стабилизатору работать с источником питания и проводами. Выходной конденсатор помогает удерживать стабильное напряжение на нагрузке.

Типичный минимальный вариант:

• 0.33 мкФ на входе;
• 0.1 мкФ на выходе.

В практических схемах часто добавляют электролитические конденсаторы большего номинала. Например, 10-100 мкФ на входе и выходе, особенно если провода длинные, нагрузка меняется резко или рядом есть реле и модули связи.

Конденсаторы нужно ставить близко к выводам стабилизатора. Если они стоят далеко, их эффект хуже.

LM7805 и L7805CV - не повышающие преобразователи. Они не могут сделать 5 В из 3.7 В или из просевших 5 В. На входе должно быть напряжение выше выходного.

Для обычного 7805 нужен запас примерно около 2 В. Поэтому для стабильных 5 В на выходе вход обычно должен быть не ниже 7 В.

Если источник питания проседает под нагрузкой, 7805 может выйти из режима стабилизации. Например, адаптер без нагрузки показывает 7 В, но под нагрузкой падает до 6 В - на выходе уже может быть не стабильные 5 В.

Если подать на вход 6 В, на выходе может быть уже не 5 В, а меньше. Если источник проседает под нагрузкой, стабилизатор тоже перестает нормально держать выход.

Для питания от аккумулятора 3.7 В нужен не 7805, а повышающий DC-DC преобразователь. Для питания от 12 В 7805 подходит, но нужно считать нагрев.

7805 - линейный стабилизатор. Он не преобразует лишнее напряжение с высоким КПД, а сбрасывает разницу между входом и выходом в тепло.

Если на входе 12 В, на выходе 5 В, а нагрузка потребляет 0.5 А, на стабилизаторе падает 7 В. Мощность нагрева будет 7 В × 0.5 А = 3.5 Вт. Для маленького корпуса это уже много.

Эта таблица не заменяет расчет по datasheet, но хорошо показывает главный принцип: опасен не сам ток, а произведение тока на разницу между входом и выходом. Чем выше входное напряжение и ток нагрузки, тем больше тепла должен рассеять стабилизатор.

Именно поэтому фраза "7805 на 1 А" не означает, что он всегда отдаст 1 А без радиатора. При большой разнице вход-выход он быстро перегреется.

Признаки проблемы:

• корпус очень горячий;
• напряжение на выходе проседает;
• плата перезагружается;
• стабилизатор уходит в тепловую защиту;
• рядом темнеет текстолит;
• устройство работает только без нагрузки.

Если ток небольшой, 7805 удобен. Если ток большой, лучше использовать DC-DC преобразователь.

7805 часто используют для питания Arduino и логики 5 В от адаптера 9-12 В. Для Arduino Uno это понятный сценарий: стабилизатор выдает 5 В, от которых питается плата или часть схемы.

С ESP32 нужно быть аккуратнее. Сам чип ESP32 работает от 3.3 В. Если у вас плата ESP32 DevKit, на ней обычно уже есть свой стабилизатор 3.3 В. В таком случае 7805 может питать вход 5V платы, а дальше плата сама получает 3.3 В.

Но подавать 5 В напрямую на GPIO ESP32 нельзя. 7805 выдает питание 5 В, а не безопасный логический уровень для входов ESP32.

Для датчиков тоже нужно смотреть питание. Одни модули работают от 5 В, другие только от 3.3 В, третьи имеют стабилизатор на плате, но сигнальные линии все равно требуют проверки.

7805 хорош там, где ток небольшой, схема простая, помехи от импульсного преобразователя нежелательны, а разница между входным и выходным напряжением не слишком большая.

Но если нужно питать ESP32 с Wi-Fi, реле, дисплей, светодиодную ленту, моторы или несколько модулей сразу, линейный стабилизатор может стать слабым местом.

DC-DC преобразователь обычно лучше подходит, если:

• вход 12 В или выше;
• ток нагрузки сотни миллиампер и больше;
• устройство работает долго;
• важен КПД;
• питание идет от аккумулятора;
• внутри корпуса плохое охлаждение;
• стабилизатор сильно греется.

7805 проще и чище по схеме. DC-DC эффективнее и лучше для мощности. Выбор зависит не от привычки, а от тока и тепла.

Перед тем как питать плату или дорогой модуль от 7805, лучше проверить стабилизатор отдельно.

Сначала подключите входное питание и общий провод. Затем измерьте мультиметром выход. Там должно быть около 5 В. После этого подключите небольшую нагрузку и снова проверьте напряжение. Если все нормально, можно подключать основную схему.

Полезно потрогать корпус через несколько минут работы. Теплый - нормально. Очень горячий - нужно считать мощность, ставить радиатор или менять решение.

Для постоянного устройства проверка должна быть не на 10 секунд, а в реальном режиме: с включенным Wi-Fi, реле, дисплеем, датчиками или другой нагрузкой.

LM7805 и L7805CV - простые и полезные стабилизаторы на 5 В. Их удобно использовать в небольших схемах, где ток невысокий, а питание нужно получить быстро и понятно.

Но 7805 не любит большую разницу между входом и выходом при заметном токе. Он греется, потому что работает линейно. Также ему нужны конденсаторы рядом с выводами, правильная распиновка и нормальный запас по входному напряжению.

Если нужно несколько миллиампер или десятки миллиампер - 7805 часто удобен. Если нужно питать мощную нагрузку, Wi-Fi модуль, мотор, ленту или большую систему от 12 В - лучше сразу смотреть в сторону DC-DC преобразователя.
