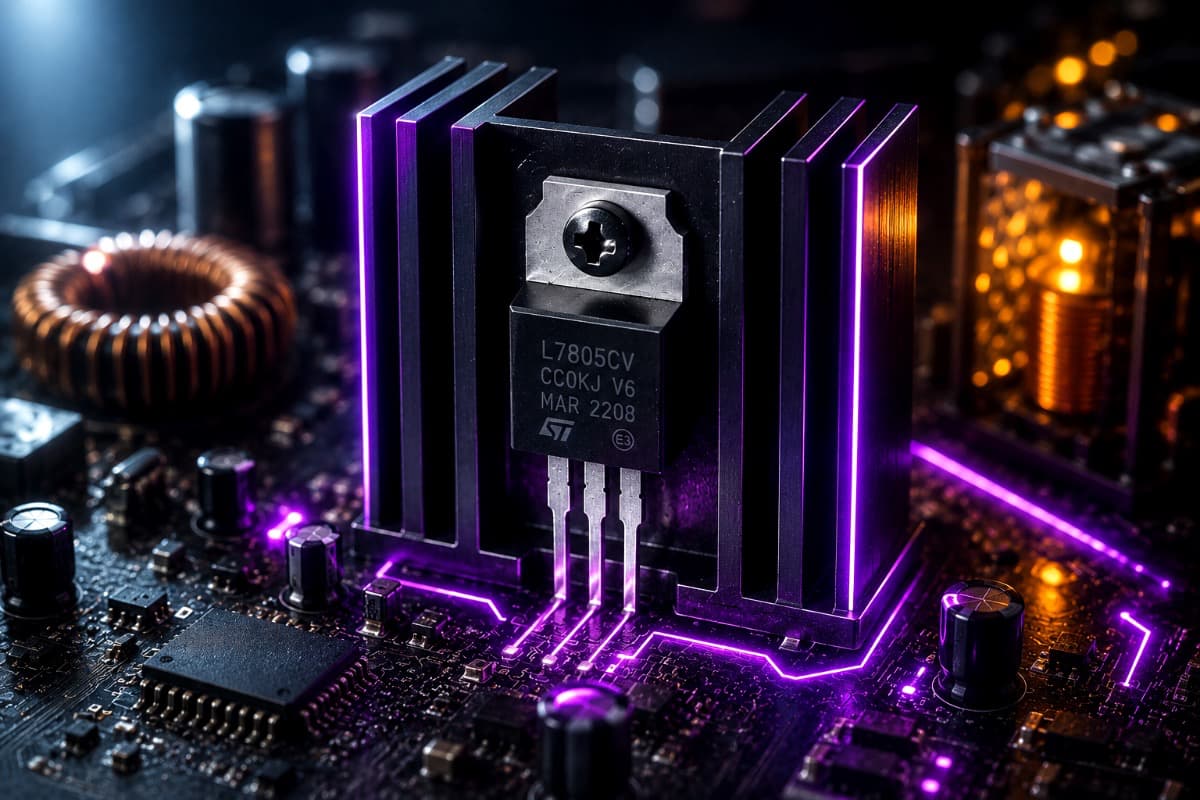

LM7805 в реальной схеме питания: нагрев, входное напряжение и радиатор

LM7805 используют там, где из более высокого постоянного напряжения нужно получить стабильные 5 В. На первый взгляд это очень удобная деталь: вход, земля, выход, несколько конденсаторов - и схема получает питание для логики, датчика, небольшой платы или вспомогательного узла. Именно из-за этой простоты LM7805 часто ставят в учебные схемы, ремонтные решения и небольшие устройства.

Но в реальном устройстве линейный стабилизатор нельзя выбирать только по выходному напряжению. Он не преобразует лишнее напряжение в полезную энергию. Разница между входом и выходом превращается в тепло. Если на вход подано 12 В, на выходе нужно 5 В, а нагрузка потребляет заметный ток, стабилизатор начинает греться. Чем больше ток и чем выше входное напряжение, тем больше тепла нужно куда-то отвести.

LM7805, L7812CV и серия 78xx удобны в простых схемах питания, но их тепловой режим нужно проверять отдельно. В справочнике стабилизатор выглядит как готовое решение, а на плате он становится частью тепловой конструкции: корпус, радиатор, вентиляция, ток нагрузки и входное напряжение.

LM7805 хорош там, где ток небольшой или разница между входом и выходом умеренная. Если через него пытаются питать все устройство от 12 В или 24 В, вопрос нагрева становится главным.

LM7805 относится к линейным стабилизаторам. Это значит, что он удерживает на выходе 5 В, а лишнее напряжение между входом и выходом фактически рассеивает на себе. Если на входе 9 В, на выходе 5 В, то на стабилизаторе остается 4 В. Если нагрузка потребляет 200 мА, эти 4 В умножаются на ток и превращаются в тепло. При 12 В на входе и том же токе тепла уже больше, потому что падение напряжения увеличивается до 7 В.

Это ключевая разница между линейным стабилизатором и DC-DC преобразователем. Линейный стабилизатор прост и часто дает чистое питание, но платит за это нагревом. Импульсный преобразователь сложнее и может давать пульсации, зато при большой разнице напряжений работает эффективнее.

Ошибка часто появляется из-за фразы “LM7805 на 1 А”. Пользователь видит 1 А в описании и считает, что стабилизатор спокойно отдаст 1 А в любой схеме. Но допустимый ток зависит от корпуса, входного напряжения, радиатора и температуры вокруг. Без радиатора при большой разнице напряжений стабилизатор может перегреться гораздо раньше.

Например, если из 12 В сделать 5 В при токе 500 мА, на LM7805 падает 7 В. Рассеиваемая мощность будет около 3.5 Вт. Для маленького корпуса без нормального радиатора это уже тяжелый режим. Стабилизатор может быстро уйти в перегрев, начать ограничивать ток или отключаться по тепловой защите.

Если входное напряжение высокое, LM7805 превращает лишнюю энергию в тепло прямо на плате.

Для нормальной работы LM7805 входное напряжение должно быть выше выходного. Стабилизатору нужен запас, чтобы поддерживать стабильные 5 В. Если входное напряжение слишком близко к 5 В, выход может просесть. Если входное напряжение слишком высокое, стабилизатор будет сильнее греться. Поэтому “чем больше входное напряжение, тем надежнее” - неправильная логика.

В простых схемах на вход LM7805 часто подают 7-12 В. При небольшом токе это нормально. Но если ток нагрузки растет, разница между входом и выходом становится источником тепла. При 7 В на входе и 5 В на выходе падение всего 2 В. При 12 В - уже 7 В. При 24 В - 19 В, и использовать LM7805 для заметной нагрузки становится очень невыгодно.

Есть еще пульсации входного питания. Если питание идет от трансформатора, выпрямителя или нестабильного адаптера, минимальное входное напряжение не должно проваливаться ниже рабочего запаса. Но максимальное входное напряжение тоже важно, потому что именно оно увеличивает нагрев. Поэтому нужно смотреть не только среднее значение мультиметром, а реальный диапазон входа под нагрузкой.

Если устройство питается от 12 В, а 5 В нужны только для маленькой логики на десятки миллиампер, LM7805 может быть нормальным решением. Если от этих 5 В питается контроллер, дисплей, реле, датчики, модуль связи или подсветка, тепловой режим нужно считать до разводки платы и корпуса.

Чтобы понять, выдержит ли LM7805 схему, нужно знать ток нагрузки. Не примерный “там немного”, а реальный ток всех узлов, которые питаются от 5 В. Контроллер, светодиоды, датчики, реле, дисплей, модуль связи, зуммер, интерфейсный модуль - все это складывается в общий ток.

Особенно опасны нагрузки с пиками потребления. На столе устройство может потреблять 80 мА, а при включении подсветки, реле или передачи данных кратковременно брать больше. Если стабилизатор уже работает на грани по теплу, такие режимы ускоряют перегрев. При этом проблема может выглядеть странно: устройство включается, работает минуту, потом зависает или перезапускается.

Ток нужно проверять в нескольких режимах: простой, запуск, включение нагрузки, максимальная работа, длительный режим в корпусе. Если устройство будет работать круглосуточно, краткий тест на столе ничего не доказывает. Стабилизатор может выдержать минуту, но перегреться через двадцать минут после закрытия корпуса.

Для LM7805 важен не только максимальный ток, но и длительность этого тока. Одно дело - короткий импульс, другое - постоянное питание всей платы.

Классический LM7805 в корпусе TO-220 часто воспринимается как мощный компонент, потому что он крупнее маленьких SMD-деталей и имеет металлическую площадку для крепления. Но сам корпус без радиатора не решает проблему больших потерь. Он может отвести ограниченное количество тепла, а дальше температура быстро растет.

Радиатор нужен, когда рассеиваемая мощность заметная. Чем больше падение напряжения и ток, тем больше должен быть тепловой путь от кристалла стабилизатора к воздуху. Этот путь включает корпус микросхемы, контакт с радиатором, термопасту или изолирующую прокладку, сам радиатор и движение воздуха вокруг него. Если один из этих участков плохой, радиатор работает хуже.

Важно помнить про электрическое соединение металлической площадки. У многих стабилизаторов серии 78xx металлическая часть корпуса связана с определенным выводом, часто с землей, но это нужно проверять по конкретной модели и корпусу. Если радиатор касается других частей устройства, крепежа или корпуса, нужно понимать электрические последствия. Иногда нужна изолирующая прокладка.

В закрытом пластиковом корпусе радиатор может греть воздух внутри, но тепло все равно плохо уходит наружу. Большой радиатор внутри маленькой коробки не всегда решает проблему, если корпус не отводит тепло. Поэтому иногда правильнее снизить рассеиваемую мощность, чем бороться с ней радиатором.

LM7805 обычно требует конденсаторы на входе и выходе. Они нужны для устойчивой работы стабилизатора, снижения пульсаций и нормального поведения при изменении нагрузки. Конкретные номиналы зависят от схемы, длины проводов, источника питания и рекомендаций производителя.

Входной конденсатор помогает, когда питание приходит по проводам, от адаптера, выпрямителя или другой платы. Он снижает влияние провалов и импульсов на входе стабилизатора. Выходной конденсатор помогает держать питание нагрузки стабильнее при быстрых изменениях тока. Но конденсаторы не устраняют тепловую проблему. Если стабилизатор рассеивает 2-3 Вт, конденсатор не сделает его холодным.

Распространенная ошибка - поставить LM7805 далеко от нагрузки, а конденсаторы где-то рядом с разъемом. На плате важны расстояния. Конденсаторы должны быть рядом с выводами стабилизатора, а питание нагрузки должно иметь нормальные дорожки и общий минус. Если питание идет через длинные тонкие дорожки, просадки появятся уже после стабилизатора.

Конденсатор возле микроконтроллера, реле и двигателя полезен как локальная поддержка питания, но он не заменяет правильный выбор стабилизатора и тепловой расчет.

Конденсаторы помогают стабилизатору работать устойчиво, но не превращают линейный стабилизатор в импульсный преобразователь.

Если входное напряжение высокое, а ток нагрузки заметный, вместо LM7805 часто лучше использовать DC-DC преобразователь. Например, из 12 В сделать 5 В при 500 мА линейным стабилизатором - это несколько ватт тепла. Для маленькой платы и закрытого корпуса это плохой режим. Импульсный понижающий преобразователь в такой задаче обычно будет значительно эффективнее.

DC-DC не всегда лучше во всем. Он может давать пульсации, требует правильной обвязки, иногда создает высокочастотные помехи и требует аккуратной разводки. Но если выбор стоит между горячим LM7805 и нормально подобранным DC-DC, для питания контроллера с периферией импульсный модуль часто выигрывает.

Хорошая схема может использовать оба подхода. Например, DC-DC снижает 12 В до 5 В, а линейный стабилизатор или LDO питает чувствительный аналоговый участок от уже близкого напряжения. Тогда тепла меньше, а питание чувствительной части чище. Но это уже нужно проектировать осознанно, а не ставить LM7805 “по привычке”.

Преобразователи питания особенно полезны, когда в устройстве есть 12 В или 24 В вход, а внутри нужны 5 В и 3.3 В для контроллеров, датчиков и интерфейсных модулей.

Если LM7805 приходится ставить на большой радиатор ради питания обычной логики, стоит проверить вариант с DC-DC преобразователем.

Иногда LM7805 ставят после внешнего адаптера, чтобы получить стабильные 5 В. Но адаптеры бывают разными. Номинальные 9 В или 12 В без нагрузки могут быть выше, а под нагрузкой проседать. Если стабилизатор получает слишком высокое напряжение без нагрузки, он греется сильнее. Если напряжение проседает слишком низко, на выходе уже не будет стабильных 5 В.

Для старых трансформаторных блоков питания это особенно заметно. После выпрямителя и конденсатора напряжение может быть значительно выше номинального, пока нагрузка мала. При подключении нагрузки оно снижается. Поэтому перед LM7805 нужно проверять не только надпись на адаптере, а фактическое напряжение в режиме работы.

С импульсными адаптерами ситуация обычно лучше, но тоже не идеальна. Дешевый адаптер может давать пульсации, шум и просадки при резкой нагрузке. LM7805 часть этого сгладит, но если входное питание плохое или стабилизатор перегрет, стабильности не будет.

Перед установкой LM7805 после адаптера стоит измерить входное напряжение без нагрузки, под рабочей нагрузкой и при максимальной нагрузке устройства. Это сразу покажет, есть ли запас по входу и насколько тяжелым будет тепловой режим.

После сборки нужно проверять LM7805 в реальном режиме, а не только по факту появления 5 В на выходе. Сначала измеряют входное напряжение, выходное напряжение и ток нагрузки. Затем считают рассеиваемую мощность. После этого проверяют температуру стабилизатора через несколько минут работы и после длительного режима.

Если устройство будет закрыто в корпус, проверка на открытом столе недостаточна. Внутри корпуса температура будет выше, особенно если рядом есть реле, DC-DC модуль, дисплей, драйвер двигателя, силовой транзистор или другие нагревающиеся компоненты. Если устройство работает в шкафу автоматики, летом или возле другого оборудования, запас должен быть больше.

Минимальная проверка:

• измерить вход LM7805 без нагрузки;
• измерить вход под рабочей нагрузкой;
• измерить выход 5 В;
• измерить ток нагрузки;
• посчитать рассеиваемую мощность;
• проверить нагрев через 5-10 минут;
• проверить длительный режим;
• повторить проверку в корпусе;
• проверить работу при максимальной нагрузке;
• оценить температуру соседних компонентов.

Тепловизор, термопара или пирометр помогают увидеть реальную картину. Но даже без них можно заметить проблему по симптомам: стабилизатор перегревается, устройство перезапускается, выход проседает, рядом темнеет плата или корпус становится горячим.

Самая частая ошибка - питать через LM7805 слишком большую нагрузку от высокого входного напряжения. Например, подавать 12 В или 24 В и ожидать, что стабилизатор спокойно сделает 5 В для всей платы. При малом токе это может работать. При сотнях миллиампер превращается в тепловую проблему.

Вторая ошибка - отсутствие нормальных конденсаторов рядом со стабилизатором. Схема может работать нестабильно, особенно если питание приходит по длинным проводам или нагрузка меняется рывками. Третья ошибка - маленький радиатор без понимания, сколько тепла нужно отвести. Четвертая - установка LM7805 в закрытый корпус без проверки температуры.

Еще одна ошибка - замена одного стабилизатора другим без проверки распиновки. У похожих корпусов и названий выводы могут отличаться, особенно если используется не классическая серия или другой производитель. Поэтому при ремонте нужно смотреть даташит, маркировку и плату, а не только внешний вид.

LM7805 и L7805CV могут выглядеть как одна и та же деталь по назначению, но при замене все равно нужно проверять корпус, производителя, распиновку, тепловые параметры и условия работы.

LM7805 остается полезным стабилизатором для простых схем, небольших токов и случаев, где важна простота. Он удобен для локального питания, небольших узлов, ремонта и схем, где входное напряжение не слишком высокое. Но в реальном устройстве его нужно выбирать вместе с током нагрузки, входным напряжением, радиатором и корпусом.

Если схема питается от 7-9 В и потребляет немного, LM7805 может работать спокойно. Если вход 12 В или 24 В, а нагрузка требует сотни миллиампер, линейный стабилизатор становится источником тепла. Тогда правильнее считать мощность заранее, а не удивляться перегреву после сборки.

Хорошее решение не заставляет LM7805 работать на пределе. Оно либо снижает входное напряжение, либо уменьшает ток, либо добавляет нормальный радиатор и вентиляцию, либо переходит на DC-DC преобразователь. Тогда 5 В остаются стабильными не только на мультиметре, но и в длительной работе устройства.
