Почему мигает светодиод

Почему светодиод начинает мигать

Обычный светодиод излучает свет, когда через него проходит прямой ток. Если ток периодически прерывается или существенно изменяется, светодиод начинает мигать, мерцать либо неравномерно изменять яркость.

Причиной может быть как неисправность электрической цепи, так и предусмотренный способ управления.

Например, индикатор на электронной плате может мигать при обмене данными, а светодиод с ШИМ-регулированием быстро включается и выключается для изменения средней яркости. В обоих случаях компонент способен работать совершенно исправно.

Если же светодиод раньше светился постоянно, а затем начал самопроизвольно мигать, необходимо проверить его питание, контакты и управляющую схему.

Основные причины:

• Нестабильное напряжение источника питания.
• Плохой контакт или повреждённая пайка.
• Срабатывание защиты блока питания или драйвера.
• Неправильно подобранный ограничительный резистор.
• Недостаточное напряжение для последовательной цепи светодиодов.
• Низкая частота ШИМ или неправильное управление.
• Перегрев светодиодного модуля или драйвера.
• Неисправность полупроводникового кристалла.
• Программное управление индикатором.

Для диагностики особенно важно определить, когда появляется мигание и как оно выглядит.

Как определить причину по характеру мигания

Понаблюдайте за светодиодом при включении устройства, после прогрева и при изменении нагрузки.

Если несколько светодиодов одновременно меняют яркость, сначала проверьте их общий источник питания.

Если нестабильно работает только один компонент, а остальные светятся нормально, вероятнее локальная проблема: контакт, отдельная ветвь питания или управляющий сигнал.

Нестабильное напряжение питания

Одна из распространённых причин мигания – изменение напряжения непосредственно на светодиодной цепи.

Например, блок питания рассчитан на 5 В, но при подключении нагрузки напряжение периодически снижается. Ток через светодиод уменьшается, а при некоторых условиях свечение полностью пропадает.

Такое поведение возможно при:

• Перегрузке блока питания.
• Неисправности выходных конденсаторов.
• Срабатывании ограничения тока.
• Плохом контакте питающего разъёма.
• Повреждении кабеля.
• Разряде аккумулятора.
• Неисправности преобразователя напряжения.

Как проверить питание мультиметром

Для обычной низковольтной схемы постоянного тока:

1. Определите номинальное напряжение питания.
2. Переведите мультиметр в режим измерения постоянного напряжения.
3. Измерьте напряжение непосредственно на входе светодиодной цепи.
4. Наблюдайте за показаниями во время мигания.
5. Проверьте напряжение на выходе источника питания.
6. Сравните результаты при минимальной и максимальной нагрузке.

Если напряжение заметно снижается одновременно с выключением светодиода, необходимо установить причину просадки.

Обычный мультиметр может не успевать отображать короткие изменения напряжения. Поэтому стабильное показание на экране прибора не исключает наличие быстрых провалов и импульсных помех.

Для исследования кратковременных изменений используют осциллограф или регистрирующий измерительный прибор.

Пример изменения тока при просадке питания

Рассмотрим красный светодиод с приблизительным прямым напряжением 2 В и резистором 330 Ом.

При питании 5 В расчётный ток составляет:

Если напряжение питания снизится до 4 В:

При снижении напряжения до 3 В:

Ток существенно уменьшается, поэтому яркость становится ниже.

Это приблизительный расчёт: фактическое прямое напряжение светодиода зависит от тока и температуры.

Небольшая просадка питания обычно приводит к изменению яркости, а не обязательно к полному выключению. Если светодиод резко гаснет и снова загорается, дополнительно следует проверить защиту источника, управляющую электронику и целостность соединений.

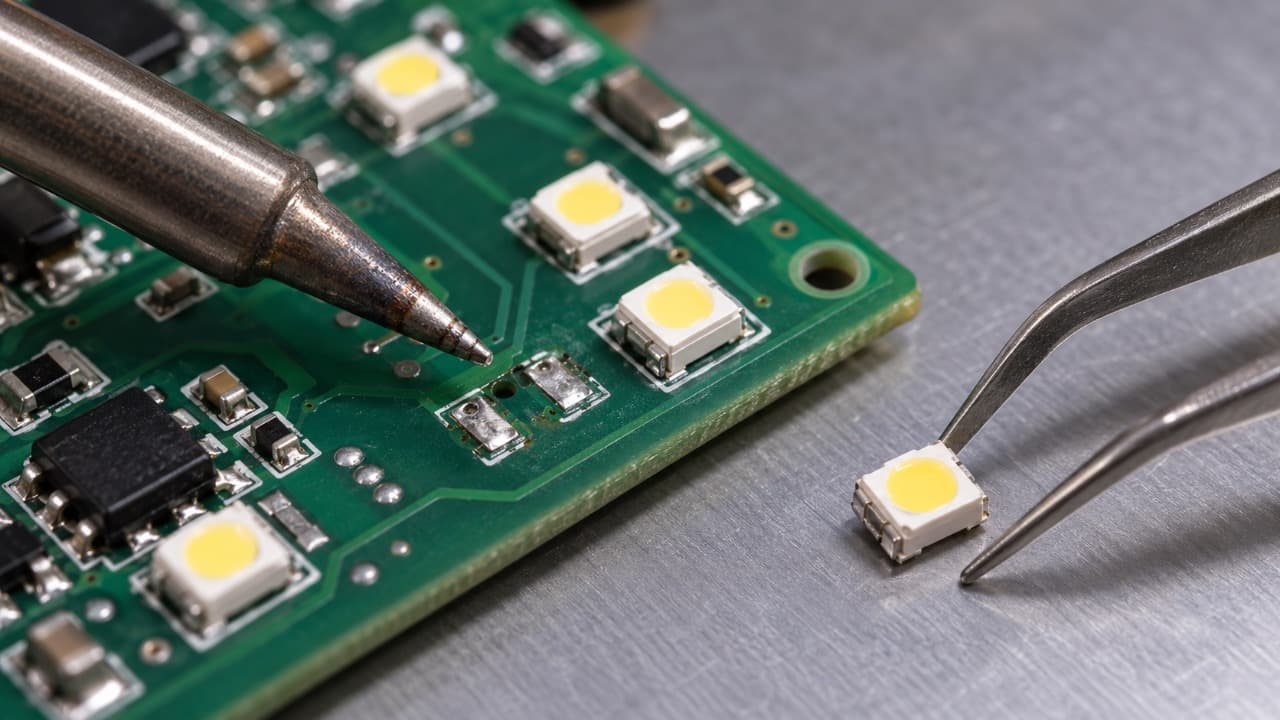

Плохой контакт или повреждённая пайка

Если светодиод мигает беспорядочно, причиной может быть нестабильное электрическое соединение.

Например, контактная площадка частично отделилась от дорожки, провод надломился возле места пайки или разъём окислился.

При изменении температуры и механических нагрузках сопротивление повреждённого соединения может изменяться.

Характерные признаки:

• Светодиод периодически включается без определённого ритма.
• Мигание появляется при вибрации устройства.
• Контакт нагревается сильнее окружающих элементов.
• На пайке видны трещины.
• Поведение изменяется при нагреве или охлаждении платы.

Как проверить соединения

Перед осмотром отключите питание и убедитесь, что конденсаторы разряжены до безопасного напряжения.

Осмотрите выводы светодиода, контактные площадки и ближайшие компоненты под увеличением.

Проверьте отсутствие трещин, потемнений, оторванных площадок и следов коррозии.

На отключённой низковольтной плате целостность проводников можно проверить мультиметром в режиме прозвонки. При этом необходимо учитывать, что параллельные электронные компоненты могут влиять на показания прибора.

Если контакт исправен при обычной прозвонке, но неисправность возникает только под нагрузкой, полезнее проверить падение напряжения на соединении в рабочем режиме.

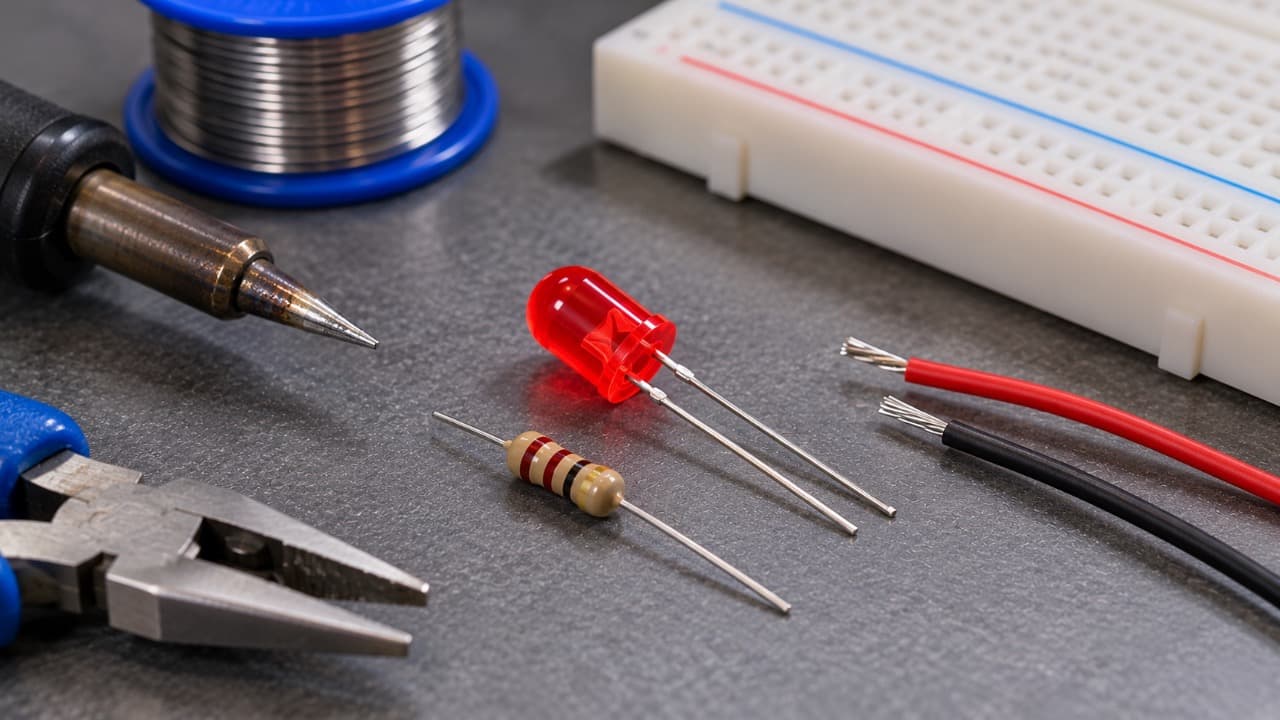

Почему светодиод мигает из-за резистора

В простой цепи обычного светодиода последовательный резистор ограничивает ток.

Если его сопротивление неправильно выбрано, ток может оказаться слишком небольшим или чрезмерным.

Сам по себе исправный резистор постоянного сопротивления обычно не вызывает периодического мигания. Однако неправильный номинал может создать условия для нестабильной работы схемы.

Например, при слишком малом сопротивлении ток превышает допустимую нагрузку источника питания. Если блок питания начинает циклически включать и отключать выход, светодиод будет мигать.

Повреждённый резистор или нестабильное соединение его вывода также способны периодически прерывать ток.

Как проверить резистор

Сначала определите его номинал по маркировке или документации устройства.

После отключения питания измерьте сопротивление мультиметром. Если компонент остаётся на плате, учитывайте влияние параллельных цепей.

Дополнительно осмотрите корпус на наличие трещин и следов перегрева.

Если сопротивление соответствует номиналу, но ток светодиода недостаточен, проверьте фактическое напряжение питания и прямое напряжение компонента.

Порядок расчёта ограничительного сопротивления подробно разобран в решении по подключению светодиода.

Почему мигают несколько последовательно соединённых светодиодов

В последовательной цепи через все светодиоды проходит одинаковый ток.

Если один компонент или его контакт периодически разрывает цепь, остальные светодиоды тоже будут гаснуть.

При этом проблема может находиться только в одном элементе.

Также необходимо учитывать суммарное прямое напряжение цепочки.

Например, три белых светодиода имеют прямое напряжение около 3 В каждый. Для их работы требуется приблизительно 9 В при соответствующем токе.

Если источник обеспечивает 9–10 В, а напряжение периодически изменяется, запас для ограничения тока может оказаться недостаточным.

В результате яркость будет нестабильной. Если используется электронный драйвер, его защита или выход за рабочий диапазон напряжения могут приводить к периодическому отключению цепи.

Как найти неисправный светодиод

При отключённом питании осмотрите соединения и проверьте светодиоды в режиме диода.

Если испытательного напряжения мультиметра недостаточно, используйте подходящий источник с ограничением тока и соблюдением безопасных условий.

Не замыкайте неизвестный светодиод проволокой для проверки. Это изменяет суммарное прямое напряжение цепи и может повлиять на ток через остальные элементы.

Особенности последовательных и параллельных схем рассмотрены в руководстве по соединению светодиодов.

Светодиод мигает из-за драйвера питания

Мощные светодиоды и осветительные модули часто питаются от драйверов постоянного тока.

Драйвер поддерживает заданный ток в определённом диапазоне выходного напряжения. Если нагрузка или питание выходит за допустимые пределы, некоторые устройства переходят в защитный режим.

В зависимости от конструкции драйвер может периодически пытаться восстановить работу.

Внешне это выглядит следующим образом:

1. Светодиод включается.
2. Драйвер обнаруживает перегрузку или другую неисправность.
3. Выходное питание отключается.
4. После определённого времени драйвер повторяет попытку запуска.
5. Цикл повторяется.

Такой режим иногда называют hiccup – циклическая защита с повторными попытками запуска.

Что проверить

• Соответствует ли ток драйвера допустимому току светодиода.
• Находится ли суммарное прямое напряжение цепи в выходном диапазоне драйвера.
• Достаточно ли входного напряжения.
• Нет ли короткого замыкания или обрыва.
• Не срабатывает ли тепловая защита.
• Не повреждены ли выходные конденсаторы.
• Правильно ли работает вход управления яркостью.

Если драйвер не обеспечивает стабильный ток при исправной совместимой нагрузке, возможна его неисправность.

Почему светодиод мерцает из-за ШИМ

ШИМ – широтно-импульсная модуляция – используется для изменения средней яркости светодиода.

При таком управлении ток периодически включается и выключается. Меняется не обязательно его амплитуда, а продолжительность включённого состояния.

Если частота переключения достаточно высокая, глаз может воспринимать свет как непрерывный.

При низкой частоте или определённых условиях наблюдения мигание становится заметным.

Например, при частоте ШИМ 50 Гц светодиод получает 50 циклов включения и выключения за секунду. Такое мерцание может быть заметно человеку.

При увеличении частоты заметность мигания обычно уменьшается, однако восприятие зависит также от глубины модуляции, движения глаз, окружающего освещения и индивидуальных особенностей.

Как проверить ШИМ

Если светодиод подключён к Arduino, ESP32 или другому контроллеру, необходимо проверить:

• Частоту ШИМ.
• Коэффициент заполнения.
• Настройки соответствующего GPIO.
• Стабильность питания микроконтроллера.
• Работу транзистора или MOSFET.
• Отсутствие программного изменения яркости.

Если светодиод мигает с постоянной частотой, совпадающей с управляющим сигналом, это может быть нормальной работой схемы.

Для точной проверки частоты и формы импульсов используют осциллограф.

Подробное объяснение приведено в статье о ШИМ-сигнале.

Почему светодиод мигает на видео

Иногда глаз не замечает мерцания, но на записи смартфона появляются полосы, пульсации или периодические изменения яркости.

Причина может заключаться во взаимодействии частоты изменения светового потока с выдержкой, частотой кадров и построчным считыванием изображения камерой.

Например, светодиод работает под управлением ШИМ, а камера снимает видео с частотой 30 или 60 кадров в секунду.

В зависимости от настроек на изображении могут появляться тёмные полосы или перемещающиеся области разной яркости.

Это не обязательно означает неисправность светодиода.

При видеосъёмке можно попробовать согласовать выдержку и частоту кадров с частотой модуляции света. Если доступна настройка ШИМ, иногда помогает увеличение её частоты.

Однако камера смартфона не является точным прибором для измерения мерцания. Отсутствие полос на видео также не доказывает отсутствие пульсаций светового потока.

Почему мигает светодиод на Arduino или ESP32

На микроконтроллерной плате мигание светодиода может быть предусмотрено программой.

Индикаторы нередко используются для отображения:

• Включения питания.
• Загрузки прошивки.
• Передачи и приёма данных.
• Подключения к сети.
• Ошибки периферийного устройства.
• Выполнения определённого режима программы.

Если светодиод раньше горел постоянно, а теперь мигает, проверьте назначение индикатора и состояние устройства.

Микроконтроллер периодически перезагружается

Если питание платы нестабильно, контроллер может многократно перезапускаться.

При каждой перезагрузке светодиод выполняет один и тот же участок программной индикации.

Внешне это иногда выглядит как строго периодическое мигание.

Проверьте наличие сообщений о перезагрузке в последовательном порту, если проект предусматривает такую диагностику.

Затем измерьте напряжение питания платы под нагрузкой.

Возможные причины:

• Недостаточный ток источника питания.
• Плохой USB-кабель.
• Просадка напряжения при включении периферии.
• Короткое замыкание.
• Ошибка прошивки.
• Срабатывание сторожевого таймера.
• Неправильное управление выводами при загрузке.

Не следует считать перезагрузку причиной только по характеру мигания. Её необходимо подтвердить журналом работы контроллера или другими признаками.

Нестабильный управляющий сигнал

Если светодиод управляется через транзистор или MOSFET, причиной случайных вспышек может быть неопределённое состояние управляющего входа.

Например, во время запуска микроконтроллера некоторые GPIO временно находятся в высокоимпедансном состоянии.

Если затвор MOSFET не имеет предусмотренной схемой подтяжки, внешние помехи и остаточный заряд могут изменять его потенциал.

В результате ключ способен кратковременно открываться.

Для устранения необходимо проверить схему управления, параметры транзистора, назначение GPIO и наличие необходимых подтягивающих элементов.

Нельзя устанавливать резистор произвольного номинала без проверки логики управления и электрических характеристик компонентов.

Почему светодиод мигает после выключения

Если светодиод кратковременно вспыхивает или периодически светится после отключения устройства, возможно наличие остаточной энергии или небольшого тока утечки.

В низковольтной электронной схеме источником могут быть:

• Заряженный конденсатор.
• Ток утечки электронного ключа.
• Неопределённое состояние GPIO.
• Паразитная ёмкостная связь между проводниками.
• Особенности цепи отключения питания.

Например, после размыкания питания конденсатор продолжает разряжаться через светодиодную цепь.

В простой резистивной схеме это чаще вызывает постепенное угасание. Если присутствует электронный драйвер с порогом запуска, возможны отдельные кратковременные вспышки.

Для диагностики необходимо определить, какой участок схемы остаётся под напряжением и как происходит разряд накопительных конденсаторов.

Светодиодная лампа мигает при выключенном свете

У сетевых LED-ламп причины могут отличаться.

Иногда через электронную схему лампы проходит небольшой ток даже при выключенном освещении. Он может быть связан с выключателем с подсветкой, особенностями электронной коммутации или ёмкостной связью проводников.

В определённых конструкциях этот ток постепенно заряжает входной конденсатор драйвера. При достижении порога запуска лампа кратковременно вспыхивает, после чего цикл повторяется.

Для поиска неисправностей бытовой проводки используйте решение о мигании света в квартире.

Почему мигает светодиодная лента

Светодиодная лента может мигать из-за проблем с источником питания, контроллером или электрическими соединениями.

Для распространённых лент постоянного напряжения 12 В и 24 В характерны следующие причины:

• Недостаточная мощность блока питания.
• Перегрузка при включении всей ленты.
• Некачественное соединение проводов.
• Неисправность RGB-контроллера.
• Плохой контакт в разъёме.
• Нестабильная работа диммера.
• Перегрев блока питания.
• Повреждение отдельных участков ленты.

Если вся лента одновременно вспыхивает и гаснет, в первую очередь проверьте общие цепи питания и контроллер.

Если мигает только один сегмент, вероятнее местная неисправность контактов, дорожек или элементов этого участка.

Как проверить блок питания ленты

На низковольтной стороне измерьте напряжение непосредственно на входе ленты при полной нагрузке.

Если источник рассчитан на 12 В, но напряжение периодически резко снижается, проверьте соответствие мощности блока питания потреблению ленты.

Например, лента потребляет 48 Вт при напряжении 12 В.

Расчётный ток:

Источник должен обеспечивать необходимый ток с запасом, учитывающим условия эксплуатации и рекомендации производителя.

Если блок питания периодически отключается из-за перегрузки или перегрева, увеличение числа подключённых сегментов может усугубить проблему.

Не следует устранять мигание повышением выходного напряжения выше номинала ленты.

Может ли перегрев вызывать мигание светодиода

Повышенная температура влияет на характеристики светодиодов и электронных драйверов.

При нагреве световой поток многих светодиодов постепенно уменьшается даже при неизменном токе.

Само по себе такое снижение яркости не обязательно сопровождается миганием.

Однако если в устройстве предусмотрена тепловая защита, драйвер может периодически уменьшать ток или полностью отключать нагрузку.

После охлаждения работа восстанавливается, и цикл может повторяться.

Как проверить перегрев

Определите, появляется ли неисправность сразу после включения или только после нескольких минут работы.

Если мигание начинается после прогрева, проверьте:

• Ток светодиода.
• Соответствие мощности драйвера.
• Состояние радиатора.
• Качество теплового контакта с подложкой.
• Работу вентиляции.
• Нагрев компонентов источника питания.

Если система рассчитана на определённый тепловой режим, измерьте температуру предусмотренных контрольных точек подходящим прибором.

Не касайтесь работающих мощных светодиодов пальцами: корпус и подложка могут иметь высокую температуру.

Может ли сам светодиод быть неисправен

Неисправность самого светодиода тоже способна приводить к нестабильной работе.

Например, внутреннее соединение между кристаллом и выводом может иметь повреждение. При изменении температуры контакт становится нестабильным, и ток периодически прерывается.

Подобное поведение возможно после механического повреждения, перегрева или неудачной пайки.

Однако это не самая первая причина, которую стоит предполагать.

Прежде чем заменять светодиод, необходимо исключить нестабильное питание и внешние контактные дефекты.

Проверка компонента

Для обычного двухвыводного светодиода сначала используют мультиметр в режиме диода.

Если компонент находится на плате, окружающая схема может влиять на показания.

При необходимости светодиод проверяют отдельно от остальных элементов источником с ограничением тока.

Сравните его поведение с исправным светодиодом той же модели при одинаковых условиях.

Подробная процедура описана в руководстве по проверке светодиодов.

Если нестабильность подтверждена непосредственно на компоненте, его заменяют.

Порядок подбора и демонтажа приведён в решении по замене светодиодов.

Почему мигающий светодиод может быть исправен

Некоторые светодиоды специально производятся со встроенным генератором мигания.

Внешне они могут практически не отличаться от обычных выводных светодиодов, но внутри корпуса располагается дополнительная управляющая схема.

При подаче соответствующего питания такой компонент самостоятельно мигает с определённой периодичностью.

Отдельный микроконтроллер для этого не требуется.

Также существуют светодиоды с автоматическим изменением цвета, встроенными режимами свечения и адресным управлением.

Если новый светодиод начал мигать сразу после установки, проверьте его точную модель.

Возможно, был приобретён компонент со встроенным генератором, а не обычный светодиод постоянного свечения.

При использовании таких элементов также необходимо соблюдать требования к питанию и ограничению тока, указанные производителем.

Пошаговая диагностика мигающего светодиода

Для обычной низковольтной электронной схемы удобно использовать последовательную проверку.

1. Определите, предусмотрено ли мигание конструкцией устройства.
2. Установите характер мигания: периодическое, случайное или возникающее после прогрева.
3. Проверьте напряжение источника питания под нагрузкой.
4. Сравните напряжение непосредственно на светодиодной цепи и на выходе источника.
5. Осмотрите провода, разъёмы и контактные площадки.
6. Проверьте номинал ограничительного резистора.
7. Определите фактический ток через светодиод.
8. Если используется драйвер, проверьте его рабочий диапазон и признаки срабатывания защиты.
9. Если используется микроконтроллер, проверьте программное управление, GPIO и ШИМ.
10. При необходимости проверьте сам светодиод отдельно от схемы.

Как проверить ток по напряжению на резисторе

Если в цепи имеется последовательный ограничительный резистор, измерьте падение напряжения на нём.

Ток можно вычислить по формуле:

Например, при падении напряжения 1,65 В на резисторе 330 Ом ток составляет:

Если ток периодически прерывается, обычный мультиметр может показывать усреднённые или нестабильные значения.

Для точного наблюдения за быстрыми изменениями тока используют осциллограф и подходящий измерительный элемент либо специализированный токовый пробник.

Что делать после обнаружения причины

После ремонта проверьте работу устройства при обычной нагрузке и после прогрева.

Если мигание исчезло, напряжение и ток остаются в допустимых пределах, а компоненты не перегреваются, неисправность можно считать устранённой.

Если светодиод продолжает мигать, дальнейшую диагностику следует выполнять по электрической схеме устройства, учитывая работу драйвера, управляющего контроллера и защитных цепей.
