Как проверить ток мультиметром

Чем измерение тока отличается от измерения напряжения

При измерении напряжения щупы прикладывают к двум точкам цепи.

При измерении тока мультиметр должен стать частью самой цепи, чтобы через него проходил измеряемый ток.

Для этого цепь разрывают и подключают прибор в образовавшийся разрыв.

Куда подключать щупы

Чёрный щуп обычно остаётся в гнезде COM.

Гнездо красного щупа зависит от ожидаемого тока.

Маркировка и допустимый ток отличаются у разных мультиметров, поэтому нужно смотреть значения возле конкретных разъёмов.

Например, надпись 10A MAX означает не рекомендуемый рабочий ток для любой ситуации, а максимальный предел этого входа при условиях, указанных производителем.

Начните с большого диапазона

Если заранее неизвестно, сколько потребляет устройство, безопаснее начать с входа и диапазона, рассчитанного на больший ток.

Если показание небольшое, затем можно перейти на более чувствительный диапазон.

Так уменьшается вероятность перегрузить вход mA.

У мультиметра с автоматическим выбором диапазона всё равно может быть несколько отдельных входов для измерения тока – автоматический диапазон не отменяет необходимость правильно переставить щуп.

Как включить мультиметр в цепь

Допустим, есть источник постоянного напряжения и нагрузка.

Обычная цепь выглядит так:

плюс источника → нагрузка → минус источника

Для измерения её нужно разорвать в одном месте и вставить мультиметр:

плюс источника → мультиметр → нагрузка → минус источника

Можно установить прибор и с другой стороны нагрузки. Для самого значения постоянного тока это не принципиально, если цепь остаётся последовательной.

Если щупы поменяны местами, цифровой мультиметр обычно покажет то же значение со знаком минус.

Пример с небольшим DC-устройством

Пусть нужно узнать потребление небольшого электронного модуля от блока питания 5 В.

1. Отключите питание.
2. Чёрный щуп подключите в COM.
3. Красный – сначала в высокотоковый вход.
4. Выберите режим A⎓ для постоянного тока.
5. Разорвите один провод питания нагрузки.
6. Подключите мультиметр в этот разрыв.
7. Включите питание.
8. Считайте показание.

Если ток оказался значительно ниже предела mA-входа, измерение можно повторить на более чувствительном диапазоне для лучшего разрешения.

Постоянный или переменный ток

Для аккумуляторов, USB-устройств, электронных плат и большинства DC-блоков питания используется режим постоянного тока:

A⎓

Для переменного тока используется:

A~

Не все мультиметры умеют измерять переменный ток через обычные токовые входы во всех диапазонах. Возможности нужно проверять по обозначениям конкретного прибора.

Почему мультиметр может показывать 0

Нулевое показание не всегда означает отсутствие тока.

Проверьте:

• включена ли сама нагрузка;
• правильно ли выбран AC или DC;
• действительно ли мультиметр стоит последовательно;
• не перепутаны ли гнёзда;
• целы ли щупы;
• исправен ли предохранитель токового входа;
• не выбран ли слишком большой диапазон для очень маленького тока.

Особенно часто проблема возникает после предыдущего неправильного измерения, когда сгорает внутренний предохранитель mA-входа.

Почему на входе mA ничего не измеряется

В большинстве мультиметров чувствительный токовый вход защищён предохранителем.

Если раньше прибор в режиме измерения тока подключили параллельно источнику напряжения, предохранитель мог перегореть.

При этом мультиметр продолжает нормально измерять:

• напряжение;
• сопротивление;
• прозвонку;
• диоды.

Из-за этого прибор может выглядеть полностью исправным, хотя именно измерение тока через mA-вход уже не работает.

Чем отличаются входы mA и 10A

Через оба входа ток проходит внутри мультиметра через измерительный шунт, но они рассчитаны на разные диапазоны.

mA-вход обеспечивает более высокое разрешение для небольших токов, однако его допустимый ток значительно ниже.

Высокотоковый вход позволяет измерять больший ток, но часто имеет:

• меньшее разрешение;
• ограничение времени непрерывного измерения;
• отдельный предохранитель либо другую схему защиты.

Конкретные пределы нужно читать на корпусе мультиметра и в его инструкции.

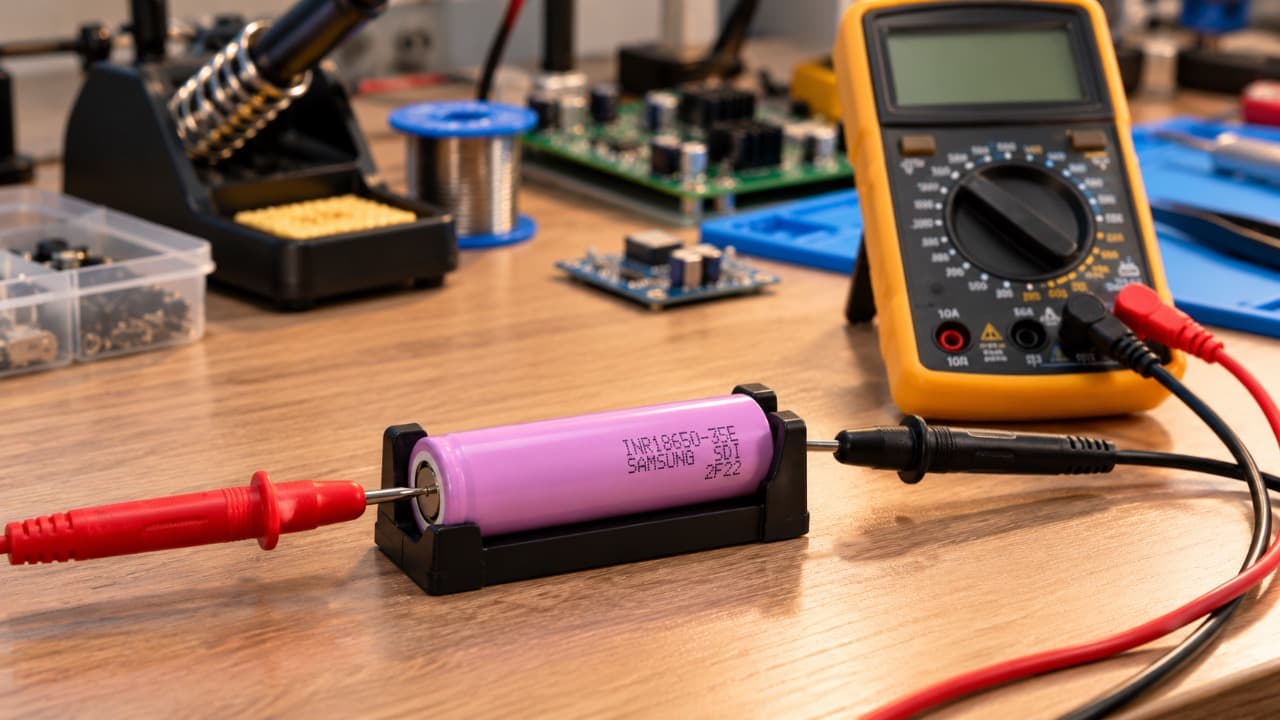

Можно ли измерить ток аккумулятора напрямую

Вопрос «сколько ампер в аккумуляторе» часто понимают неправильно.

Нельзя просто подключить мультиметр в режиме A между плюсом и минусом аккумулятора и получить его «силу тока».

Ток определяется нагрузкой и напряжением источника.

Если замкнуть аккумулятор через амперметр, получится ток короткого замыкания, который может оказаться очень большим и повредить как аккумулятор, так и мультиметр.

Чтобы узнать ток, потребляемый устройством от аккумулятора, мультиметр подключают последовательно между аккумулятором и устройством.

Что означает OL или перегрузка

Если измеряемый ток превышает выбранный диапазон, мультиметр может показать OL, 1 или другое обозначение выхода за предел.

В таком случае:

• отключите цепь;
• переключитесь на больший диапазон;
• при необходимости переставьте красный щуп в высокотоковое гнездо;
• повторите измерение.

Не меняйте токовый разъём под нагрузкой, если конструкция измеряемой цепи делает это небезопасным.

После измерения переставьте красный щуп обратно

Это простая привычка, которая предотвращает одну из самых распространённых ошибок.

После измерения тока:

переставьте красный щуп из A или mA обратно в гнездо V/Ω.

Если забыть его в токовом входе, а позже попытаться проверить напряжение аккумулятора или блока питания, мультиметр окажется подключён к источнику через свой токовый шунт.

Результатом может стать перегоревший предохранитель, искра или повреждение прибора.

Измерение сетевого тока

Измерять ток непосредственно в цепях 220–230 В значительно опаснее, чем в низковольтной электронике.

Для обычной проверки бытовой нагрузки разрывать сетевой провод и включать ручной мультиметр последовательно без соответствующего опыта не стоит.

Для таких задач удобнее токовые клещи, которые позволяют измерять ток без электрического включения прибора в разрыв проводника.

Клещами охватывают один проводник, а не весь кабель сразу. Если одновременно охватить фазу и ноль, их магнитные поля в нормальном режиме взаимно компенсируются и прибор покажет около нуля.

Короткая проверка перед включением

Перед подачей питания проверьте четыре вещи:

1. Чёрный щуп находится в COM.
2. Красный щуп установлен в подходящий токовый вход.
3. Выбран режим A⎓ или A~.
4. Мультиметр включён последовательно, а не параллельно источнику.

Если все четыре условия выполнены, можно начинать измерение.
