Как проверить напряжение мультиметром

Куда подключать щупы

Для измерения напряжения используются два основных входа мультиметра:

• чёрный щуп – COM;
• красный щуп – V/Ω.

Красный щуп не должен находиться в гнезде mA, A или 10A. Эти входы предназначены для измерения тока.

Какой режим выбрать

Сначала определите, постоянное или переменное напряжение нужно измерить.

На некоторых приборах используются обозначения DCV и ACV.

V⎓ – постоянное напряжение.

V~ – переменное напряжение.

Как выбрать диапазон

Если мультиметр автоматически выбирает диапазон, достаточно установить режим V⎓ или V~.

На приборе с ручными диапазонами выбирают значение выше ожидаемого напряжения.

Например, если нужно измерить источник 12 В:

20 V подходит;

2 V – слишком маленький диапазон;

200 V тоже сработает, но разрешение будет хуже.

Если напряжение заранее неизвестно, начинайте с самого большого подходящего диапазона и постепенно уменьшайте его.

Напряжение измеряют параллельно

Это главное отличие от измерения тока.

Чтобы узнать напряжение источника, щупы прикладывают непосредственно к двум его выводам:

красный – к плюсу

чёрный – к минусу

Для измерения напряжения на компоненте щупы прикладывают к двум его выводам, не разрывая цепь.

Мультиметр в режиме напряжения имеет высокое входное сопротивление и практически не должен изменять работу обычной измеряемой цепи.

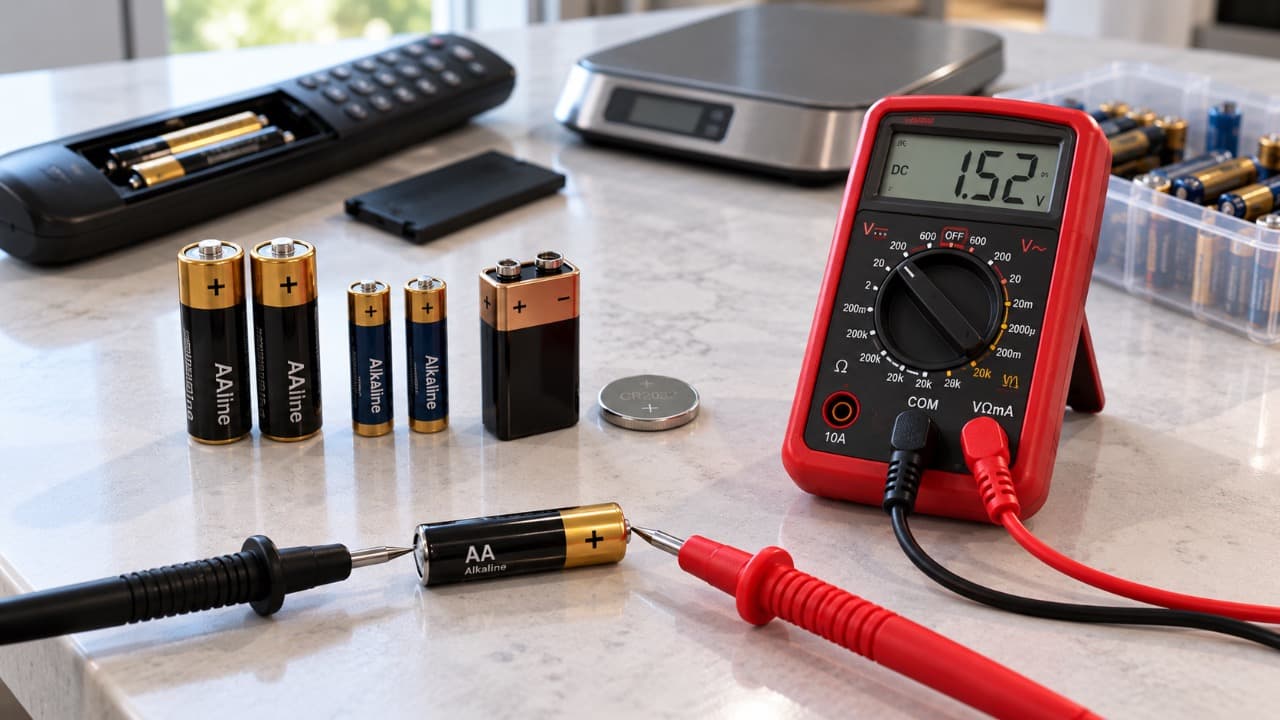

Пример с батарейкой

Для обычной батарейки AA:

1. Подключите чёрный щуп в COM.
2. Красный – в V/Ω.
3. Выберите V⎓.
4. На ручном мультиметре выберите диапазон 2 В или ближайший выше 1,5 В.
5. Красный щуп приложите к плюсу батарейки.
6. Чёрный – к минусу.
7. Считайте показание.

Новая щелочная батарейка 1,5 В без нагрузки обычно показывает напряжение около номинального или немного выше.

Само напряжение без нагрузки не всегда полностью показывает состояние батарейки – изношенный элемент может заметно проседать только при подключении нагрузки.

Если на дисплее появился минус

Например:

-1,52 V

Это не ошибка мультиметра.

Щупы просто подключены наоборот.

Поменяйте их местами, и знак минус исчезнет.

Для измерения постоянного напряжения это также позволяет определить полярность неизвестного источника.

Что означает 1 или OL

На приборе с ручным диапазоном одиночная цифра 1 или OL может означать, что измеряемое напряжение выше выбранного предела.

Например, если измерять 12 В на диапазоне 2 В.

Отключите щупы и выберите больший диапазон.

Не путайте это с обычным показанием вроде:

1,25 V

где единица является частью реального результата.

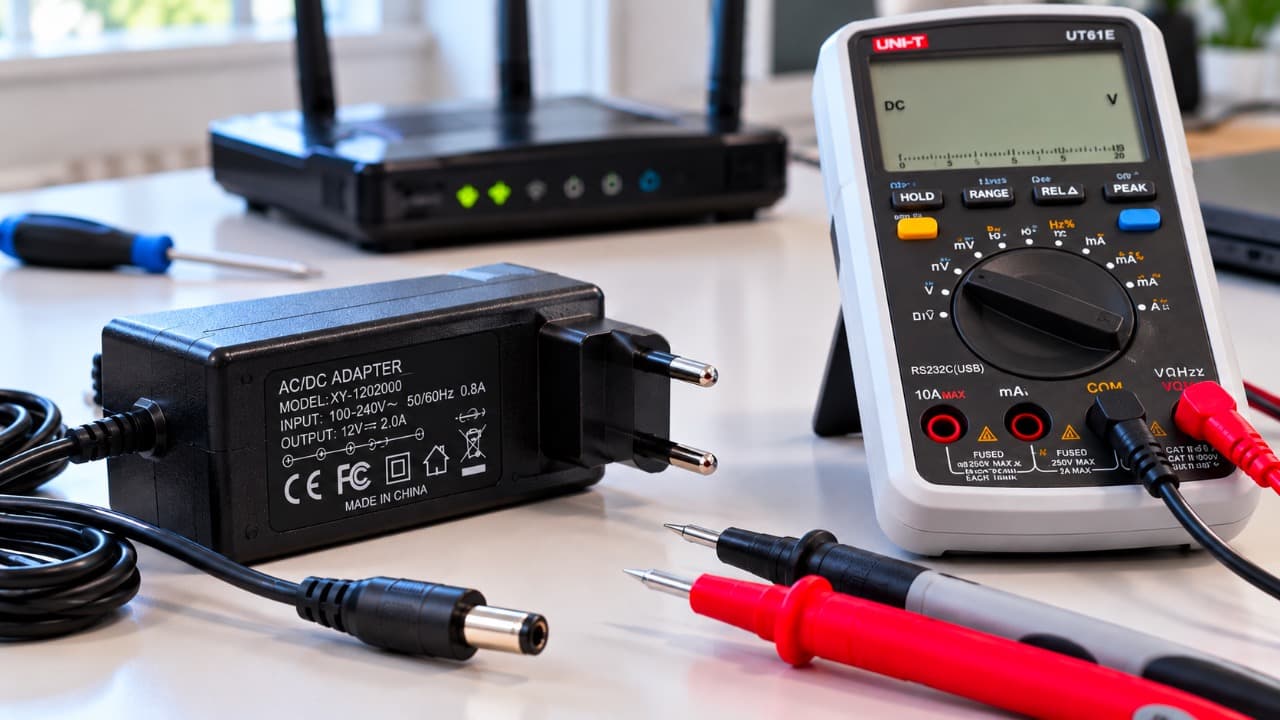

Как измерить напряжение блока питания

Если блок питания имеет постоянный выход, выберите V⎓.

Красный щуп прикладывают к положительному контакту выхода, чёрный – к отрицательному.

Если полярность неизвестна, цифровой мультиметр поможет её определить: при обратном подключении появится знак минус.

Сначала удобно измерить напряжение без нагрузки, затем – при подключённом устройстве.

Если под нагрузкой напряжение заметно падает, проблема может быть связана не только с блоком питания, но и с:

• перегрузкой;
• плохими контактами;
• слишком тонким проводом;
• разъёмом;
• неисправностью нагрузки.

Напряжение между двумя точками платы

На электронной плате напряжение всегда измеряется относительно выбранной точки отсчёта.

Чаще всего чёрный щуп подключают к GND, а красным проверяют нужную линию питания.

Например:

GND → 3,3 В

GND → 5 В

GND → 12 В

Если вместо правильного GND выбрать другую точку схемы, результат может отличаться даже при полностью исправной плате.

При измерении на работающей плате особенно следите за положением наконечника щупа – случайное касание двух соседних контактов может создать короткое замыкание.

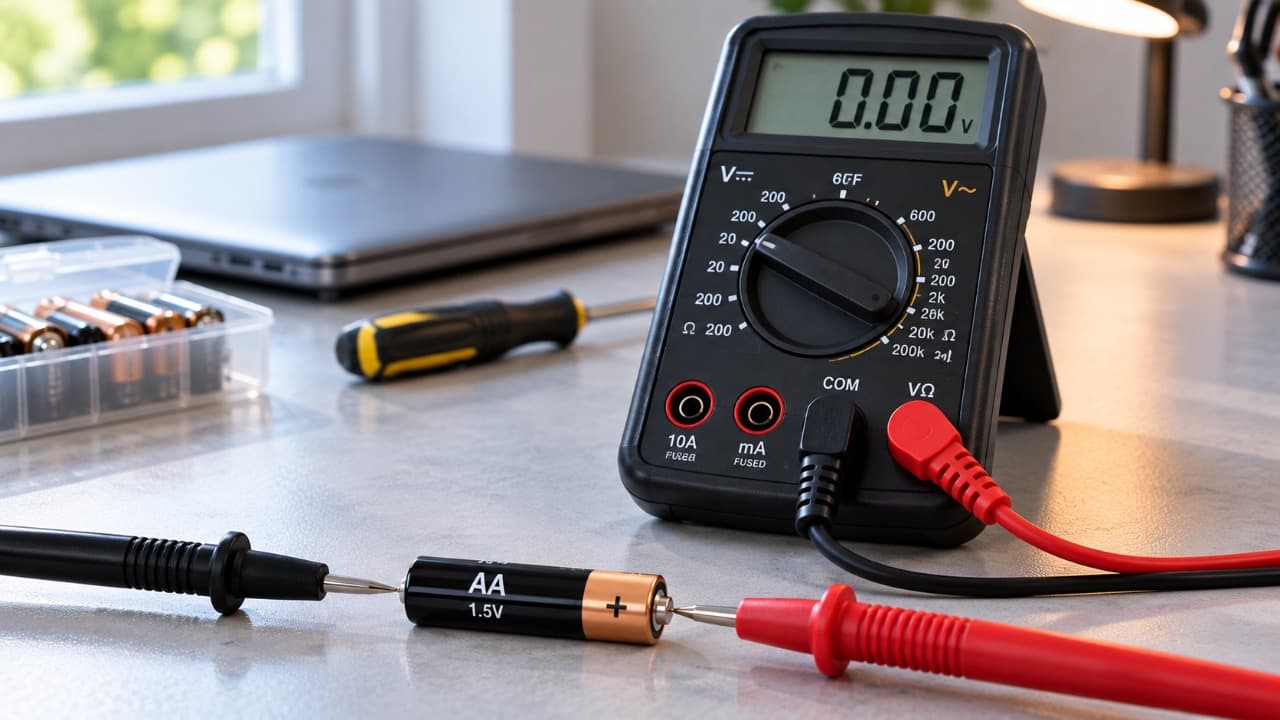

Почему мультиметр показывает 0 В

Если ожидается напряжение, а на экране 0:

• проверьте, включён ли источник;
• убедитесь, что выбран правильный AC/DC режим;
• проверьте положение красного щупа;
• проверьте контакт наконечников;
• попробуйте измерить известный источник;
• убедитесь, что обе точки измерения действительно имеют разность потенциалов.

Например, если оба щупа приложены к одной и той же линии питания, мультиметр закономерно покажет около 0 В.

Почему показание прыгает

Нестабильное напряжение может быть связано как с самой цепью, так и с измерением.

Проверьте:

• надёжность контакта щупов;
• повреждение измерительных проводов;
• окисление контактов;
• правильность диапазона;
• стабильность самого источника.

На очень чувствительном диапазоне разомкнутые щупы иногда могут показывать случайные небольшие значения из-за наведённых помех. Это не обязательно означает наличие реального источника напряжения.

Можно ли измерять напряжение аккумулятора под нагрузкой

Да, и такая проверка часто информативнее измерения без нагрузки.

Сначала измеряют напряжение аккумулятора в покое, затем – во время работы подключённого устройства.

Если напряжение сильно проседает именно под нагрузкой, это может указывать на:

• высокий внутренний импеданс аккумулятора;
• плохой контакт;
• слишком большой ток нагрузки;
• неисправность самого элемента.

При этом мультиметр остаётся подключён параллельно аккумулятору.

Измерение переменного напряжения

Для переменного напряжения выберите режим V~.

Полярность щупов здесь обычно не имеет значения.

Прибор показывает действующее значение переменного напряжения в пределах своих возможностей и диапазона.

У недорогих мультиметров точность может заметно снижаться для сигналов сложной формы или высокой частоты. Обычный режим ACV прежде всего рассчитан на измерение низкочастотного переменного напряжения в пределах характеристик конкретного прибора.

Проверка розетки 220–230 В

Сетевое напряжение измеряется в режиме V~ на диапазоне выше ожидаемых 230 В.

Однако это уже работа с опасным напряжением.

Используйте только исправный мультиметр и щупы с подходящей категорией безопасности, не касайтесь металлических частей наконечников и не переключайте диапазон при неуверенно установленных щупах.

Частые ошибки

Самые распространённые ошибки при измерении напряжения:

• красный щуп оставлен в токовом гнезде;
• выбран режим A вместо V;
• перепутаны AC и DC;
• установлен слишком маленький диапазон;
• щупы приложены к одной точке;
• измеряется плохой или окисленный контакт;
• пользователь разрывает цепь, как при измерении тока.

Для напряжения цепь не разрывают.

Быстрая последовательность

Перед измерением проверьте:

1. Чёрный щуп – COM.
2. Красный щуп – V/Ω.
3. Выбран V⎓ или V~.
4. Диапазон выше ожидаемого напряжения.
5. Щупы подключаются параллельно двум точкам.

После этого можно считывать показание.
