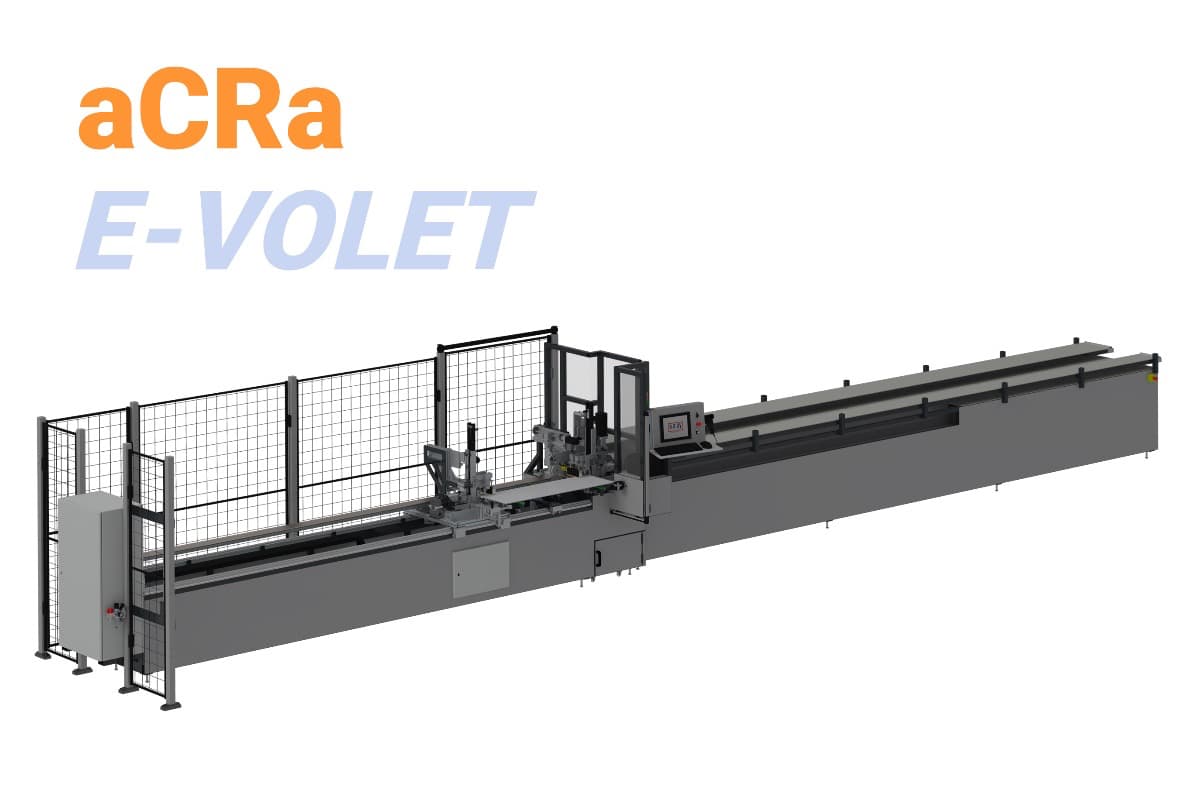

Автоматический станок для изготовления полотна рольставней E-VOLET

Серийная обработка алюминиевых ламелей

E-VOLET – полностью автоматизированное оборудование для изготовления полотна рольставней. Модель рассчитана на серийную работу: от загрузки алюминиевых ламелей до намотки готового полотна операции выполняются в едином производственном цикле.

Автоматическая подача принимает ламели длиной до 6500 мм. Станок позиционирует каждую ламель по NC-упору и обрезает её встроенной пилой до установленной ширины полотна.

Производственный цикл

Концевые элементы устанавливаются с обеих сторон на каждой второй ламели.

Производительность линии

Продолжительность цикла составляет около 6 секунд на одну ламель. В зависимости от размеров полотна, типа профиля и объёма серии производительность может достигать 120 полотен и более за восьмичасовую смену.

Диапазон обрабатываемой ширины составляет примерно 400-4000 мм, скорость подачи – до 150 м/мин. Для равномерного материального потока ламели могут подаваться группами по четыре или пять штук.

Управление и переналадка

Промышленный компьютер B&R с сенсорным экраном 12 дюймов используется для настройки параметров и контроля процесса. Поперечное перемещение ламелей выполняется электронно посредством двух шарико-винтовых передач.

Высота и ширина подвижного и неподвижного магазинов регулируются вручную маховиком с нониусной шкалой. Это позволяет точно настроить рабочие узлы под используемый профиль.

Система концевых элементов

Для разных профилей используются концевые элементы трёх типоразмеров: S для ламелей шириной 37-39 мм, M для ширины 40-45 мм и L для ширины 50-55 мм. При переходе на дополнительный тип ламели станок оснащается соответствующим комплектом инструмента.

Размещение и безопасность

Рабочая зона ограждена защитным периметром со световыми барьерами. Габариты линии составляют приблизительно 12 400 × 1770 × 2000 мм, включая ограждение. Масса – около 1500 кг.

Для работы требуется сеть 400 В, 50 Гц, 3 фазы и сжатый воздух под давлением около 7 бар. Стандартное направление потока – справа налево.

Дополнительное оснащение

E-VOLET может комплектоваться накопительным загрузочным устройством, дополнительной оснасткой для других профилей, системой штрихкодирования, принтером этикеток и интерфейсом управления аспирацией. Также доступно исполнение с направлением работы слева направо.
