ESP32-S3 с Ethernet и PoE для сетевого контроллера
Плата ESP32-S3 с Ethernet RJ45 и PoE для сетевых контроллеров, камер, автоматики и локальных IoT-устройств. Разбираем W5500, питание по кабелю, TF-карту, камеру, PSRAM, GPIO и монтажные ограничения.
Wi-Fi плата в шкафу с оборудованием
ESP32-S3 удобна для макета: питание по USB, Wi-Fi рядом, прошивка загружается быстро, Serial Monitor показывает состояние, а ошибки легко отловить на столе. Для первой проверки этого достаточно. Но после установки в шкаф автоматики условия становятся другими: металлическая дверца, блоки питания, реле, замки, вентиляторы, длинные провода и слабый уровень сигнала быстро меняют поведение устройства.
Обычная Wi-Fi плата хорошо подходит для датчика на столе, небольшой автоматики или прототипа. Если же контроллер должен постоянно принимать команды, отправлять события, обслуживать локальный web-интерфейс или работать с камерой, беспроводная сеть становится не просто удобным каналом, а частью надежности всей схемы. В таких местах уже важны не только характеристики ESP32-S3, но и монтаж, питание, корпус, помехи и восстановление после сбоя.
Проблемы Wi-Fi на объекте часто связаны не с микроконтроллером, а с самой средой: бетон, металл, шкаф, расстояние до точки доступа, перегруженный эфир. Поэтому Wi-Fi на объекте нужно рассматривать как инженерную часть системы, а не как автоматическое свойство любой платы с антенной.
Плата ESP32-S3-ETH PoE Waveshare закрывает другой сценарий: устройство остается на ESP32-S3, но получает проводную сеть, питание по Ethernet-кабелю, камеру, TF-карту и запас памяти. Это уже не просто DevKit для проверки идеи, а основа для компактного сетевого узла.
Ethernet на W5500 и SPI-шина

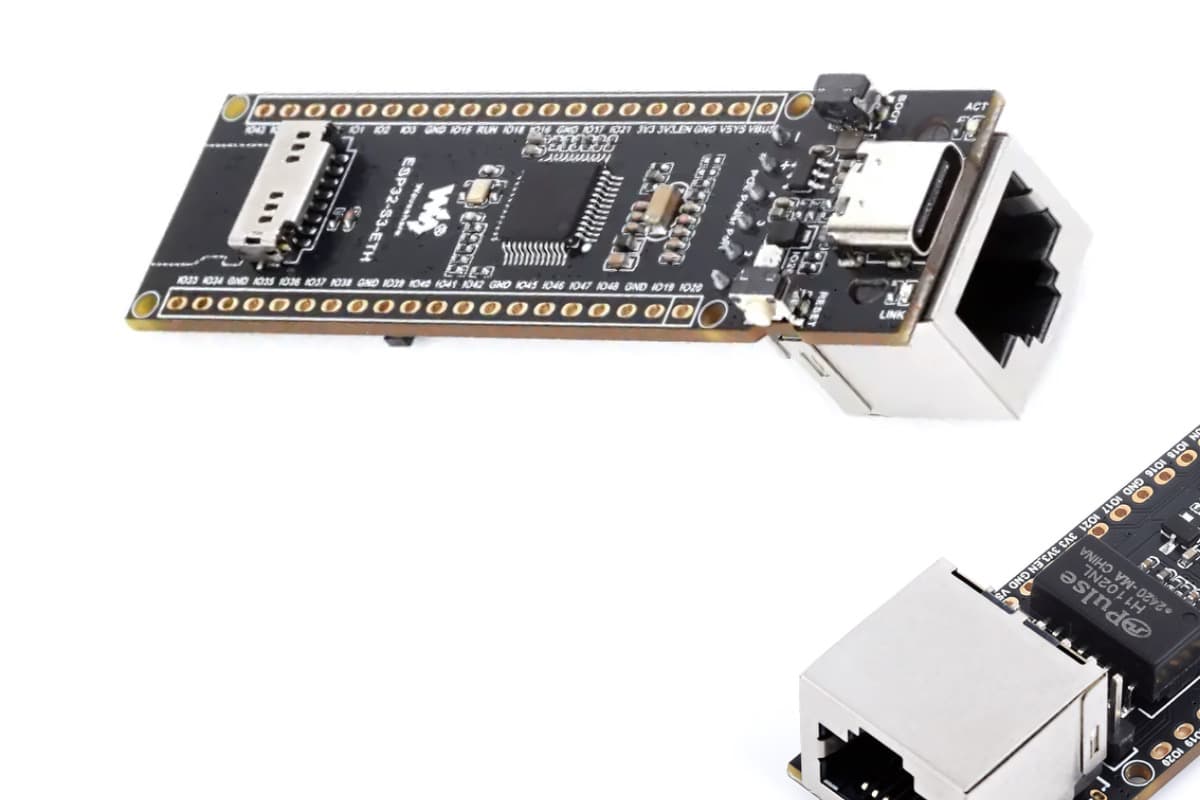

Проводная сеть на ESP32-S3-ETH реализована через W5500. Это отдельный Ethernet-контроллер, который подключается к ESP32-S3 по SPI и выводит сеть на RJ45 10/100 Мбит/с. Для разработки это удобная компоновка: не нужно самостоятельно разводить Ethernet PHY, сетевой трансформатор, RJ45-разъем и согласование линии.
Такой Ethernet хорошо подходит для локального web-интерфейса, HTTP API, MQTT, передачи событий, простой телеметрии, управления устройством и сетевой камеры с умеренной нагрузкой. Кабель дает понятную диагностику: есть линк, есть IP, есть порт на коммутаторе, есть маршрут до сервера. Для автоматики это часто важнее, чем теоретическая гибкость беспроводного подключения.
Но W5500 работает через SPI, поэтому шину нужно учитывать в архитектуре устройства. Если рядом используются TF-карта, дисплей, быстрые датчики или другая SPI-периферия, линии и приоритеты нельзя назначать случайно. SPI подключение дисплеев, памяти и быстрых датчиков особенно важно там, где несколько устройств делят одну шину и начинают мешать друг другу по времени обмена.
В прошивке лучше сразу отделять состояние сети от основной логики. Устройство может включиться раньше коммутатора, получить IP с задержкой, потерять кабель или временно не достучаться до сервера.
enum class NetState {
Starting,
LinkDown,
WaitingIp,
Ready,
Error
};
NetState netState = NetState::Starting;
void updateNetworkState() {
if (!ethernetLinkIsUp()) {
netState = NetState::LinkDown;
return;
}
if (!ipAddressIsReady()) {
netState = NetState::WaitingIp;
return;
}
netState = NetState::Ready;
}
Такой код не решает всю задачу, но задает правильную структуру. Сеть становится отдельным состоянием устройства, а не случайной проверкой внутри каждого обработчика.
PoE питание в монтажной схеме
Отдельный блок питания возле контроллера часто мешает монтажу. Если устройство стоит возле двери, камеры, шкафа автоматики, серверного оборудования или удаленного датчика, рядом может не быть розетки. Ethernet-кабель при этом все равно нужен для связи, поэтому питание по тому же кабелю упрощает установку.
PoE особенно удобно там, где устройство крепится на стене, внутри корпуса или в технической зоне. Один кабель приходит от PoE-коммутатора или инжектора, а на месте установки не нужно ставить отдельный адаптер. Для камеры, контроллера доступа, локального датчика, терминала или узла мониторинга это заметно упрощает сборку.

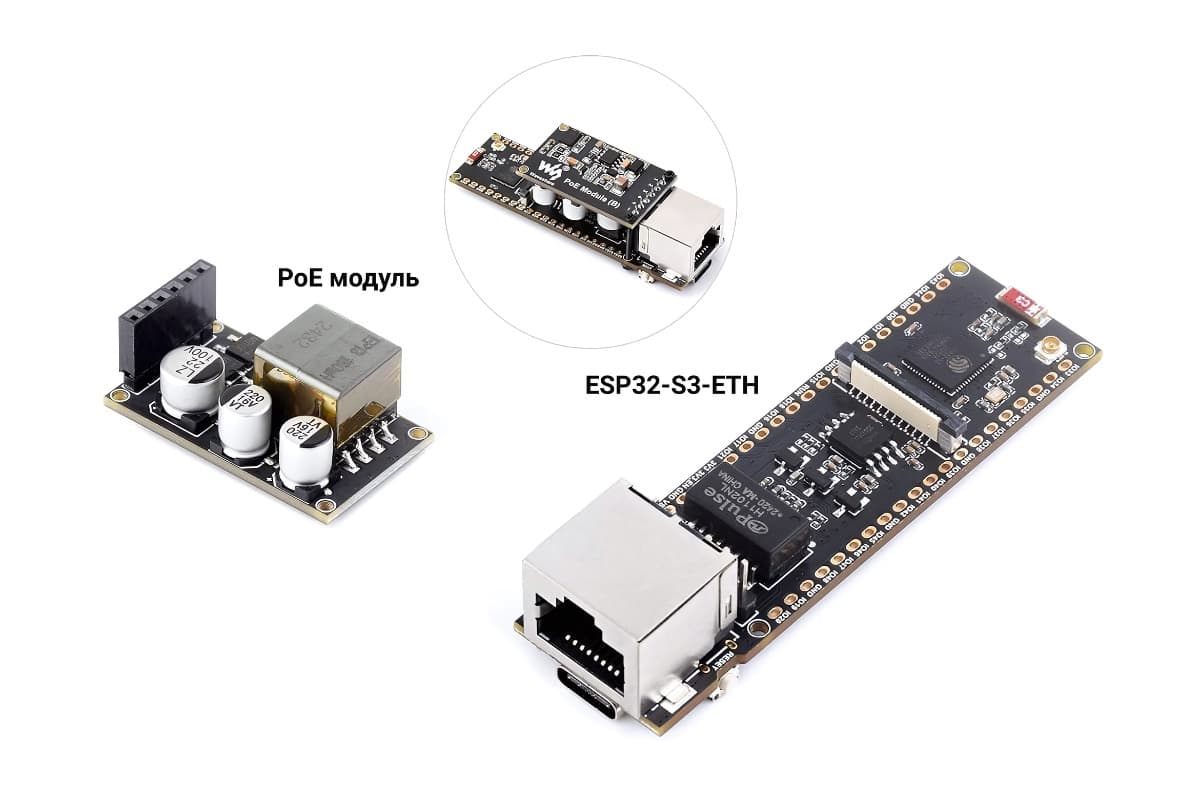

На ESP32-S3-ETH питание по PoE реализуется через внешний PoE-модуль. Поэтому при заказе и сборке нужно проверять комплектность, совместимость с IEEE 802.3af, тип коммутатора или инжектора и реальное потребление схемы. PoE питание камер, точек доступа и контроллеров хорошо подходит для таких устройств, но оно не отменяет расчет тока и нагрева.
PoE не должно превращаться в попытку запитать весь объект через плату ESP32. Камера, логика и сетевой интерфейс могут питаться от платы, но реле, замки, насосы, мощная подсветка и индуктивные нагрузки лучше выносить в отдельную силовую часть. Иначе устройство может стабильно работать на столе от USB, но уходить в перезагрузку после подключения нагрузки.
Для локальных стабилизаторов и внешних модулей полезно заранее продумать DC-DC преобразование. Когда контроллер, датчики и нагрузка питаются от разных уровней напряжения, DC-DC преобразователь в реальном устройстве становится не дополнительной деталью, а частью надежности питания.
Камера, PSRAM и локальное хранение

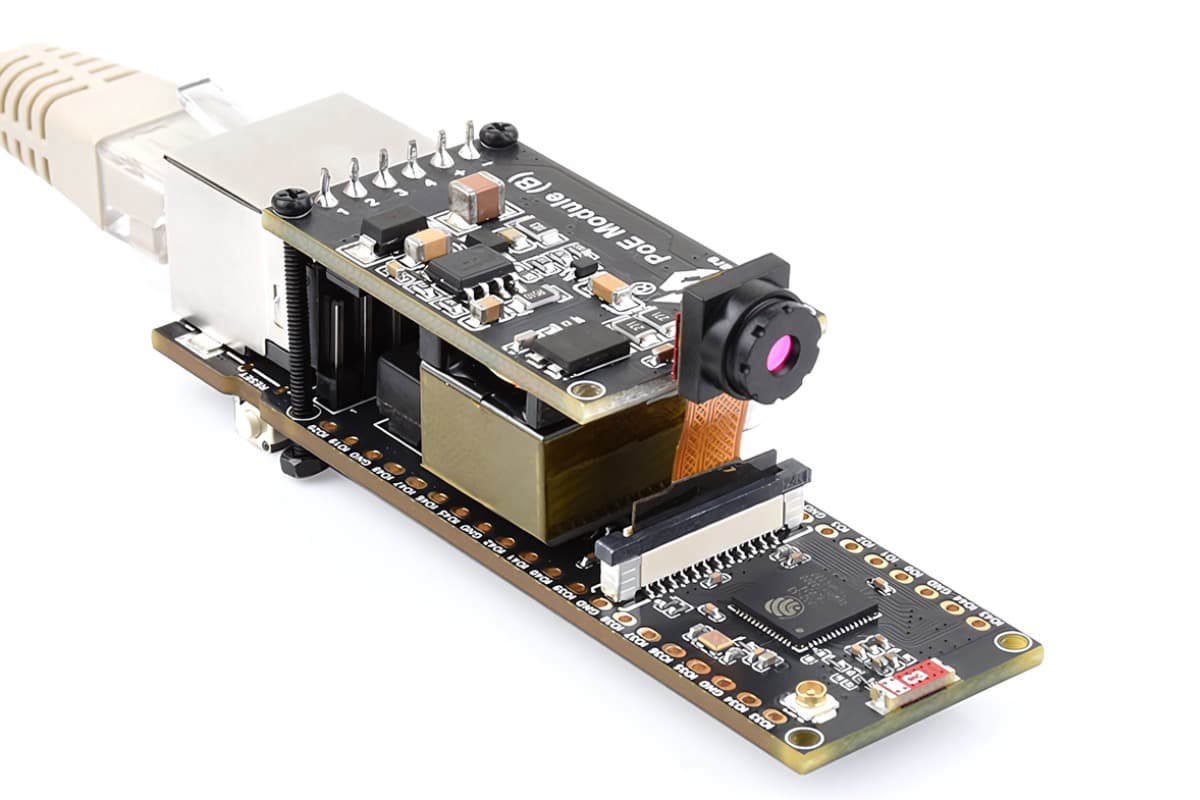

ESP32-S3-ETH интересна не только сетевым разъемом. На плате установлен ESP32-S3R8, есть 8 MB PSRAM, 16 MB Flash, интерфейс камеры, слот TF-карты и USB Type-C. Такая компоновка подходит для устройства, которое не просто включает реле по команде, а работает с изображением, хранит события и остается доступным в локальной сети.
Камера требует памяти, питания и стабильного канала связи. На обычной Wi-Fi плате изображение сильно зависит от точки доступа, расстояния, стен и загруженности эфира. Ethernet делает поток предсказуемее, особенно если устройство работает постоянно. По логике применения это близко к задачам, где ESP32-CAM с камерой и microSD используется не как игрушка, а как компактный узел фотофиксации или наблюдения.
TF-карта добавляет локальный журнал. Это важно для доступа, аварий, снимков, буфера при потере связи и хранения настроек. Контроллер может сначала записать событие локально, а потом отправить его на сервер. Если связь пропала, событие не теряется.
struct EventRecord {
uint32_t time;
uint8_t type;
uint8_t synced;
};
void saveEvent(uint8_t type) {
EventRecord record {
getUnixTime(),
type,
0
};
writeRecordToStorage(record);
if (networkReady()) {
sendPendingRecords();
}
}
Такой принцип лучше подходит для реального устройства, чем прошивка, которая сразу пытается отправить событие наружу и теряет его при сетевой ошибке. Для доступа, мониторинга, шкафа автоматики или камеры важен не только канал связи, но и поведение устройства в момент, когда связи нет.
Сильная сторона этой платы - сочетание Ethernet, PoE, камеры, PSRAM и TF-карты в одной заготовке под сетевой узел.
GPIO на плате с внутренними узлами

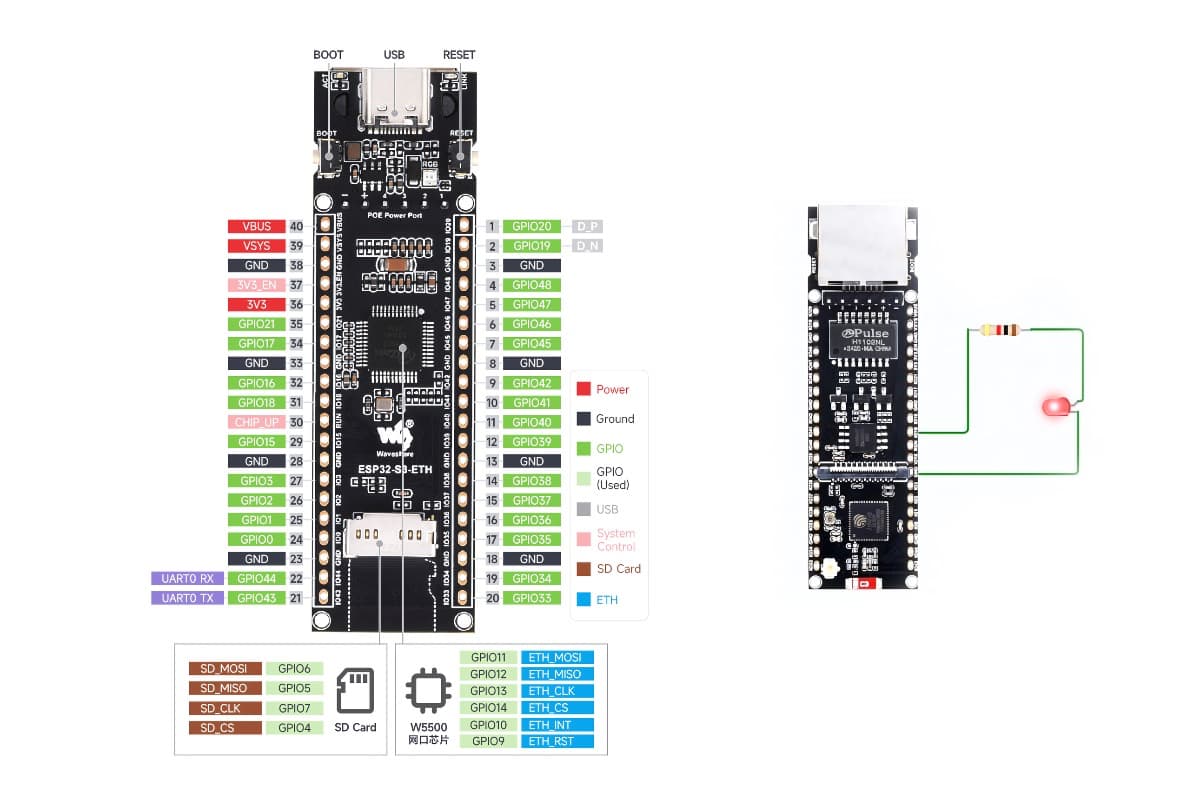

У ESP32-S3 много GPIO, но на готовой плате часть выводов уже занята. Ethernet, камера, TF-карта, USB, PSRAM, индикаторы, кнопки и служебные линии используют пины, которые в общей таблице ESP32-S3 могут выглядеть доступными. Поэтому распиновку нужно проверять по документации конкретной платы, а не только по микроконтроллеру.
Это особенно важно при подключении реле, считывателя, датчиков, кнопок, концевиков и внешних интерфейсов. Ошибка в выборе пина может проявиться странно: перестает работать карта памяти, пропадает Ethernet, камера дает сбои, устройство не загружается или случайно включает выход при старте.
Если плата управляет внешней нагрузкой, рядом появляются свои электрические проблемы: выбросы от катушек, длинные провода, общий минус, просадки питания, ложные срабатывания входов. Для таких мест полезна связка из правильной коммутации, защитных диодов, оптопар и отдельного питания нагрузки. Реле в автоматике и диод в цепи питания реле напрямую относятся к таким схемам.
Если внешний сигнал приходит с длинного провода, двери, датчика положения или отдельного блока, вход лучше защищать и фильтровать. Датчик на длинном кабеле может давать ложные импульсы не из-за плохой программы, а из-за наводок, общей земли и отсутствия нормальной входной схемы.
Контроллер доступа с RJ45 и локальным журналом
Для контроля доступа плата с Ethernet выглядит особенно логично. Устройство стоит возле двери, турникета, шкафчика или технической зоны, получает событие от считывателя, проверяет правило, управляет замком и отправляет запись на сервер. Если связь временно пропала, локальный журнал на TF-карте сохраняет событие до восстановления сети.
В такой схеме проводная сеть предпочтительнее Wi-Fi, потому что событие доступа должно доходить стабильно. PoE упрощает монтаж возле двери: один кабель может дать и питание, и связь. Внутри корпуса остаются ESP32-S3, Ethernet, считыватель, выход на замок, кнопка выхода, датчик двери и цепи защиты.
Смысловая связка здесь прямая: RFID доступ с картой, замком, кнопкой выхода и контроллером требует не только считывателя, но и надежной логики питания, выхода и хранения событий. Если используются шкафчики, RFID браслет, электрозамок и контроль открытия добавляют еще одну задачу: контроллер должен понимать состояние двери, а не только подавать питание на замок.
Для исполнительной части лучше не вешать замок напрямую на плату. Электрозамок, реле или MOSFET-ключ должны иметь отдельное питание, защиту от выбросов и понятное состояние при перезагрузке. Если входы и силовая часть связаны с внешним оборудованием, оптопара в цепи управления реле и внешнего сигнала помогает отделить чувствительную логику от грязной части схемы.
void handleAccessEvent(uint32_t cardId) {
saveAccessEvent(cardId);
if (isCardAllowed(cardId)) {
unlockDoor();
markEventAsGranted(cardId);
} else {
markEventAsDenied(cardId);
}
if (networkReady()) {
syncAccessLog();
}
}
Логика здесь простая: сначала событие фиксируется, потом выполняется действие, потом идет синхронизация. Это безопаснее, чем схема, где открытие двери зависит только от мгновенного ответа сервера.
Сетевой узел для автоматики и мониторинга
ESP32-S3-ETH подходит не только для доступа. В шкафу автоматики она может работать как локальный контроллер: читать датчики, управлять выходами, вести журнал, показывать web-страницу и отправлять данные на сервер. Ethernet дает постоянный канал, PoE упрощает питание, а TF-карта сохраняет события при сбое связи.
В мониторинге оборудования часто нужны не сложные вычисления, а стабильный сбор сигналов: температура в шкафу, ток нагрузки, состояние двери, авария вентилятора, сухой ход насоса, уровень воды, влажность, срабатывание концевика. Для таких задач плата может стать центральным узлом, если правильно развести входы, питание и силовую часть.
Если контроллер работает с насосами, вентиляцией или другой нагрузкой, нельзя ограничиваться одной командой "включить" или "выключить". Мониторинг насоса по току, давлению и сухому ходу показывает типичный уровень задачи: устройство должно не только включать исполнительный узел, но и контролировать последствия. Для вентиляции похожая логика возникает при температуре, влажности и аварийном охлаждении, где контроль температуры в серверном шкафу требует нормальных датчиков, выходов и аварийных режимов.
| Узел | Роль ESP32-S3-ETH | Критичная часть схемы |
|---|---|---|
| Контроль доступа | Считыватель, замок, журнал, сервер | Питание замка и безопасное состояние выхода |
| Камера | Снимок, поток, запись на TF-карту | Питание, PSRAM и стабильная сеть |
| Шкаф автоматики | Датчики, реле, web-интерфейс | Развязка входов и силовых цепей |
| Насосная зона | Сигналы аварий и удаленный мониторинг | Защита входов и локальная логика |
| Серверный шкаф | Температура, вентиляторы, аварии | Надежное питание и журнал событий |
Такой контроллер лучше проектировать как законченное устройство, а не как плату с набором проводов. После макетной сборки начинают влиять корпус, крепление, кабельные вводы, охлаждение и доступ к разъемам. Корпус для электронного устройства в таких проектах становится частью схемы, потому что от него зависит Wi-Fi, охлаждение, защита платы и удобство обслуживания.
Питание, помехи и восстановление после сбоя
Для сетевого устройства важен не только успешный запуск. Контроллер должен переживать нормальные монтажные ситуации: пропал линк, перезагрузился коммутатор, сервер временно недоступен, просело питание, замок дал выброс, датчик на длинном кабеле поймал помеху. Если прошивка рассчитана только на идеальный старт, на объекте она быстро покажет слабые места.
Правильнее сразу выделить отдельные состояния: питание в норме, Ethernet link поднят, IP получен, сервер доступен, локальный режим включен, события сохранены. Тогда устройство не зависает из-за одной ошибки и не теряет управление при временной проблеме связи.
struct RuntimeFlags {
bool link;
bool ip;
bool server;
bool offlineMode;
};
RuntimeFlags flags;
void refreshRuntimeFlags() {
flags.link = ethernetLinkIsUp();
flags.ip = localIpIsValid();
flags.server = flags.ip && serverResponds();
flags.offlineMode = !flags.link || !flags.ip || !flags.server;
}
void runController() {
refreshRuntimeFlags();
readInputs();
processSafetyRules();
if (flags.offlineMode) {
storeEventsOffline();
applyLocalRules();
return;
}
syncEvents();
applyOnlineRules();
}
В такой структуре потеря сервера не ломает весь контроллер. Локальные правила продолжают работать, события сохраняются, а синхронизация выполняется позже. Для доступа, вентиляции, насосов и технического мониторинга это намного ближе к реальности, чем прошивка, которая просто ждет успешного HTTP-запроса.
Питание тоже нужно проектировать с запасом. Просадка на входе может выглядеть как ошибка сети, сбой камеры или зависание TF-карты. Кондесатор возле микроконтроллера, реле и двигателя нужен не для красоты схемы, а для сглаживания коротких провалов и помех. Если используется линейный стабилизатор, LM7805 в реальной схеме питания быстро показывает, почему нагрев и входное напряжение нельзя игнорировать.
Стабильная сеть не спасает устройство с плохим питанием. Ethernet может быть подключен правильно, но контроллер все равно будет перезагружаться из-за нагрузки, замка, реле или просадки на общем проводе.
Монтажный прогон перед установкой
Перед установкой ESP32-S3-ETH лучше проверить не только демонстрационный пример. Плата должна пройти режим, похожий на будущую работу: питание от PoE, Ethernet через реальный коммутатор, камера, TF-карта, внешние входы, выходы и длительная работа без перезагрузки.
Сначала имеет смысл запустить плату от USB, проверить прошивку, Serial Monitor, свободную память, базовые GPIO и температуру компонентов. Затем отдельно проверяется Ethernet: DHCP, статический IP, отключение кабеля, возврат линка, перезапуск коммутатора. После этого проверяется PoE: старт без USB, нагрев, стабильность питания при включенной камере и внешних модулях.
Камеру лучше проверять длительно, а не одним кадром. TF-карту - записью и чтением журнала. Реле и замки - серией переключений, потому что одиночное срабатывание мало что показывает. Если корпус уже выбран, плату желательно тестировать внутри корпуса, потому что охлаждение и кабельные вводы меняют условия работы.
| Узел | Проверка | Нормальный результат |
|---|---|---|
| Ethernet | Отключение и возврат кабеля | Связь восстанавливается без перезагрузки |
| PoE | Запуск без USB | Плата стабильно стартует от коммутатора или инжектора |
| Камера | Длительная передача изображения | Нет зависаний и просадки питания |
| TF-карта | Запись журнала событий | Данные не теряются после перезапуска |
| GPIO | Работа с внешними модулями | Нет конфликта с Ethernet, камерой и TF-картой |
| Реле или замок | Серия переключений | Нет случайных сбросов контроллера |
Если после макета планируется своя плата или аккуратная сборка в корпусе, печатная плата после макетной сборки помогает убрать случайные провода, слабые контакты и неочевидные ошибки питания. Для сетевого контроллера это особенно заметно: нестабильный контакт может выглядеть как программная ошибка, хотя причина находится в проводах.
Выбор между DevKit и платой с RJ45
Обычная ESP32-S3 DevKit остается правильным выбором для простого макета, датчика рядом с роутером, учебной прошивки, кнопки, небольшого web-интерфейса или устройства без требований к монтажу. Она дешевле, проще и компактнее. RJ45, PoE, камера и TF-карта в такой задаче только добавят лишнюю сложность.
ESP32-S3-ETH PoE Waveshare имеет смысл там, где устройство уже похоже на сетевой контроллер: нужно подключение по Ethernet, питание по одному кабелю, камера, локальное хранение, журнал событий, работа в шкафу или возле оборудования. В таких задачах готовая плата сокращает путь от прототипа к установленному устройству.
Но это не промышленный PLC и не Linux-компьютер. Плата хорошо подходит для локальной автоматики, доступа, камер с умеренной нагрузкой, web-интерфейсов, MQTT, HTTP API, журналов событий и небольших сетевых узлов. Для тяжелой видеоаналитики, сложного сервера или жестких промышленных условий нужна другая платформа и другая схемотехника.
Выбор получается практичный. Если нужна просто ESP32-S3 с Wi-Fi, достаточно обычной платы из категории ESP32. Если нужен компактный контроллер с RJ45, PoE, камерой, TF-картой и нормальной основой для монтажа, ESP32-S3-ETH PoE Waveshare выглядит не как избыточная DevKit-плата, а как готовая инженерная заготовка для устройства на объекте.
