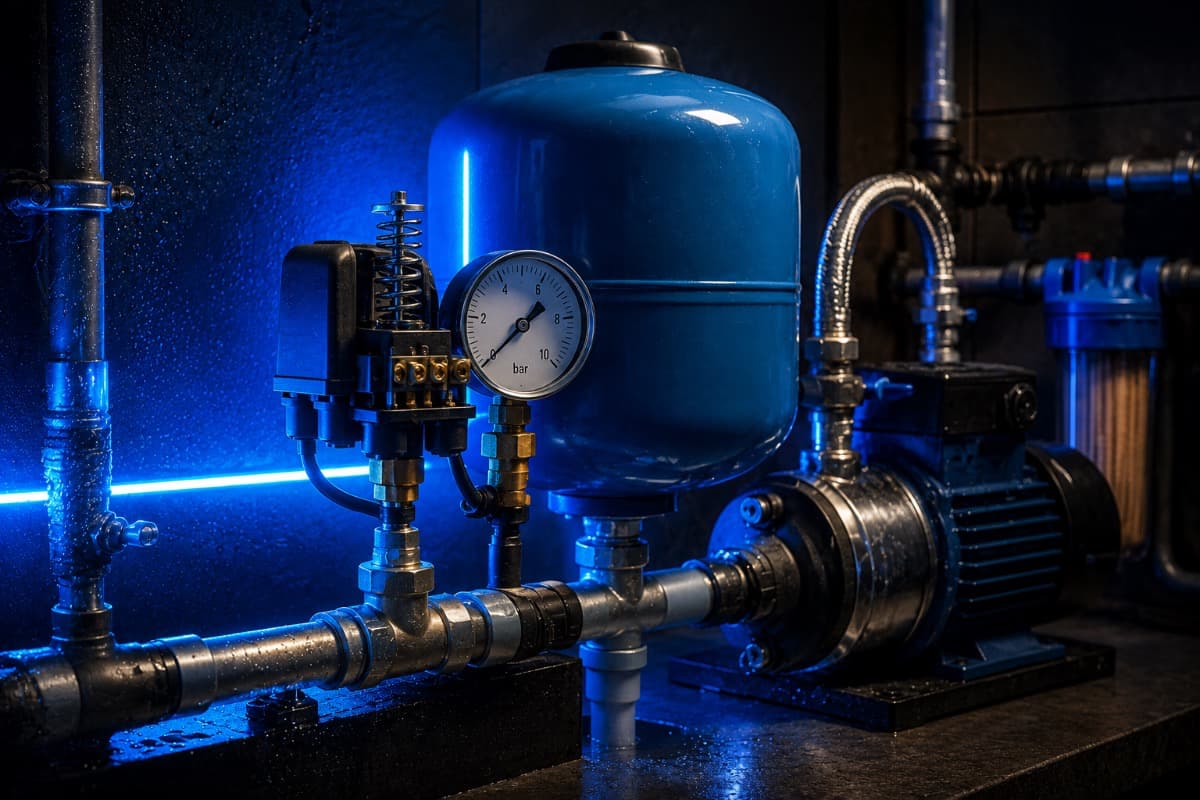

Реле давления воды: насос, гидроаккумулятор и автоматика включения

Водяной насос можно включить обычной кнопкой, но для нормальной системы водоснабжения этого мало. Давление в трубе меняется каждый раз, когда открывают кран, наполняется бак, включается фильтр, полив или другой потребитель. Если насосом управлять вручную, человек должен постоянно следить за давлением, включать насос при падении и выключать при наборе давления. В реальной эксплуатации это быстро становится неудобным и рискованным.

Реле давления решает простую задачу: оно включает насос, когда давление падает ниже заданного нижнего порога, и выключает его, когда давление поднимается до верхнего порога. Между этими двумя точками система работает без постоянного вмешательства. Открылся кран - давление постепенно падает. Давление дошло до нижней границы - насос включился. Давление поднялось до верхней границы - насос выключился.

Такой принцип делает систему предсказуемой, но только если рядом есть правильно подобранный гидроаккумулятор, нормальное питание насоса, защита от сухого хода и исправная водяная часть. Само реле давления не исправляет маленький бак, утечку, воздух в системе, слабый насос или пустой источник воды.

Насос не стоит включать просто через кнопку, потому что водяная система должна реагировать на давление, а не на ручную догадку. Реле давления - один из самых простых способов сделать это автоматически.

Реле давления управляет насосом по состоянию системы, а не по желанию пользователя нажать кнопку в нужный момент.

У реле давления есть две важные точки: давление включения и давление выключения. Давление включения - нижний порог. Когда давление в системе опускается ниже этой точки, контакты реле замыкаются и насос запускается. Давление выключения - верхний порог. Когда насос набрал нужное давление, реле размыкает цепь и насос останавливается.

Например, система может быть настроена так, что насос включается при 1.5 бар и выключается при 3 бар. Эти значения не универсальны. Они зависят от насоса, высоты подъема воды, гидроаккумулятора, труб, потребителей, фильтров и требований к напору. Если нижний порог слишком низкий, пользователю будет не хватать давления перед включением насоса. Если верхний порог слишком высокий, насос будет работать тяжелее, греться и дольше набирать давление.

Разница между нижним и верхним порогом тоже важна. Если она слишком маленькая, насос будет включаться часто и короткими циклами. Если слишком большая, давление в кране будет заметно гулять: сначала сильный напор, потом слабее, потом снова включение насоса. Нормальная настройка ищет баланс между комфортным давлением и бережной работой насоса.

В механических реле давления обычно есть регулировочные пружины. Одна задает общий уровень давления, другая - разницу между включением и выключением. Но регулировать их нужно осторожно. Нельзя просто “накрутить побольше”, если насос или бак не рассчитаны на такой режим.

Гидроаккумулятор нужен не только для запаса воды. Его главная роль в системе с реле давления - уменьшить количество включений насоса и сгладить изменение давления. Внутри бака есть воздушная камера и водяная часть, разделенные мембраной. Когда насос набирает давление, часть воды заходит в бак и сжимает воздух. Когда кран открывается, вода сначала выходит из бака, а насос включается не сразу.

Если гидроаккумулятора нет или он слишком маленький, давление падает почти мгновенно после открытия крана. Реле быстро включает насос. Кран закрыли - давление быстро выросло, реле выключило насос. При небольшом расходе насос может начать часто щелкать: включился, выключился, снова включился. Такой режим вреден для двигателя, контактов реле, пусковой цепи и всей автоматики.

Если бак подобран нормально, система получает рабочий объем воды между верхним и нижним порогом. Насос включается реже, работает дольше за один цикл и не реагирует на каждое короткое открытие крана. Это продлевает ресурс насоса и делает давление более стабильным.

Но гидроаккумулятор должен быть исправен и правильно накачан воздухом. Если давление воздуха в баке неправильное, мембрана повреждена или бак заполнен водой почти полностью, он перестает выполнять свою функцию. Внешне бак есть, но система работает так, будто его нет.

Реле давления включает насос по давлению, а гидроаккумулятор дает системе время не запускать насос при каждом небольшом расходе воды.

Давление воздуха в гидроаккумуляторе нужно проверять отдельно от давления воды. Обычно его измеряют при отключенном насосе и сброшенном давлении воды в системе. Если измерять бак под давлением воды, показание будет неправильным для настройки воздушной камеры.

Воздушное давление должно быть связано с нижним порогом включения насоса. Если воздуха слишком много, вода почти не будет заходить в бак, и запас между включениями станет маленьким. Если воздуха слишком мало, мембрана будет работать в неудачном режиме, бак потеряет полезный объем, а насос снова начнет включаться слишком часто.

Точные значения зависят от конкретной системы, но общий принцип такой: давление воздуха в баке настраивают чуть ниже давления включения насоса. Тогда при падении давления до нижнего порога бак еще работает корректно, а насос включается не слишком поздно.

Проверку давления воздуха стоит делать периодически. Со временем воздух может уходить, мембрана стареть, а режим системы меняться. Если раньше насос включался редко, а потом начал щелкать чаще без видимой причины, гидроаккумулятор - одно из первых мест для проверки.

Частые включения насоса не всегда означают неисправное реле давления. Иногда причина находится в гидроаккумуляторе и давлении воздуха.

Частые включения насоса - один из самых заметных симптомов неправильной работы системы. Насос может запускаться каждые несколько секунд, щелкать при небольшом расходе воды, включаться после короткого открытия крана или работать рывками. Причина не всегда в самом насосе.

Первое, что нужно проверить, - гидроаккумулятор. Маленький объем, неправильное давление воздуха или поврежденная мембрана приводят к тому, что система почти не запасает воду под давлением. Давление падает быстро, реле включает насос. Давление быстро растет, реле выключает насос. Получается короткий цикл.

Вторая причина - слишком маленькая разница между порогами включения и выключения. Если реле настроено так, что насос включается и выключается почти рядом, рабочий диапазон давления становится узким. Насос не успевает нормально отработать цикл, а контакты реле получают лишнюю нагрузку.

Третья причина - утечка или обратный клапан. Если вода уходит обратно в источник, через негерметичный клапан или через утечку в системе, давление после остановки насоса падает. Реле снова включает насос, хотя кран никто не открывал. Это особенно заметно ночью или в период без водоразбора: насос периодически запускается сам.

Четвертая причина - неправильный подбор насоса. Слишком мощный насос может быстро поднимать давление в маленькой системе, из-за чего реле часто выключает его. Слабый насос, наоборот, может долго не набирать верхний порог, особенно если есть расход, фильтр, высота подъема или сопротивление труб.

Обычное реле давления не всегда защищает насос от сухого хода. Оно реагирует на давление в системе, но не всегда понимает, есть ли вода на входе насоса. Если источник воды пустой, фильтр забит, всасывающая линия подсосала воздух или уровень воды упал, насос может работать без нормальной подачи. Давление не набирается, реле не достигает верхнего порога, и насос продолжает работать.

Для многих насосов сухой ход опасен. Вода может выполнять роль охлаждения и смазки. Без нее насос перегревается, изнашивается, теряет производительность или выходит из строя. Поэтому в системах, где источник воды может закончиться, нужна отдельная защита: реле сухого хода, датчик протока, датчик уровня, контроль тока, электронный блок автоматики или другая схема.

Защита насоса от сухого хода особенно важна для скважин, накопительных баков, систем полива и мест, где человек не наблюдает за насосом постоянно. Реле давления отвечает за давление, но защита от сухого хода отвечает за безопасный режим насоса при отсутствии воды.

Иногда сухой ход путают с плохой настройкой реле. Насос работает долго, давление не растет, реле не выключает систему. Пользователь пытается изменить верхний порог, но проблема находится не в пороге, а в отсутствии воды, воздухе во всасывающей линии, слабом насосе или утечке.

Реле давления не должно быть единственной защитой насоса, если есть риск работы без воды.

Механическое реле давления простое, понятное и ремонтопригодное. Оно хорошо подходит для классической системы: насос, гидроаккумулятор, манометр, обратный клапан и понятные пороги давления. Если система собрана правильно, такое реле может работать долго и без сложной электроники.

Электронная автоматика добавляет больше возможностей. Она может контролировать сухой ход, задержку включения, защиту от частых стартов, индикацию ошибок, плавную логику перезапуска и иногда датчик протока. Для некоторых систем это удобнее, особенно если источник воды нестабилен, есть риск сухого хода или нужен более понятный контроль состояния.

Но электронная автоматика не делает плохую гидравлику хорошей. Если насос не подходит по производительности, гидроаккумулятор слишком маленький, обратный клапан течет, а трубы собраны с ошибками, электронный блок будет только показывать ошибки или часто отключать насос. Сначала должна быть нормальная водяная часть, потом уже удобная автоматика.

Механическое реле лучше там, где нужна простота и понятный ремонт. Электронная автоматика лучше там, где важны защита, диагностика и дополнительные режимы. В некоторых системах применяют оба подхода: реле давления управляет рабочим диапазоном, а отдельная защита следит за сухим ходом или аварией.

Реле давления обычно коммутирует питание насоса через свои контакты. Поэтому важно, чтобы контакты были рассчитаны на ток насоса, а не только на красивую цифру в описании. Двигатель насоса при запуске берет пусковой ток выше рабочего. Контакты должны выдерживать этот режим, иначе они будут подгорать, греться или залипать.

Если насос мощный, реле давления может управлять не насосом напрямую, а контактором или промежуточным реле. Тогда контакты реле давления коммутируют небольшую управляющую цепь, а силовую нагрузку берет на себя элемент, рассчитанный на двигатель. Такой подход особенно важен для больших насосов и трехфазных систем.

Нужно также учитывать качество соединений. Слабая клемма, плохая затяжка, тонкий провод или окисленный контакт дают нагрев. Снаружи это может выглядеть как проблема насоса, но фактически греется место соединения. В водяных системах это особенно опасно, потому что оборудование часто стоит во влажных помещениях, приямках, насосных или рядом с трубами.

Насосное оборудование нужно подбирать вместе с автоматикой, потому что электрическая часть и гидравлическая часть работают в одной системе.

Манометр в системе с реле давления нужен для настройки и диагностики. Без него непонятно, при каком давлении насос включается, когда выключается, насколько быстро падает давление и достигает ли система верхнего порога. Настраивать реле “по ощущениям напора” - плохой способ, потому что напор зависит от крана, высоты, труб, фильтров и расхода.

Манометр помогает увидеть разные неисправности. Если насос быстро набирает давление и сразу выключается, а потом давление быстро падает, возможна проблема с гидроаккумулятором, обратным клапаном или утечкой. Если насос долго работает и не набирает верхний порог, причина может быть в слабом насосе, сухом ходе, подсосе воздуха, засоре фильтра или слишком высоко настроенном реле.

Лучше, когда манометр установлен рядом с реле давления и гидроаккумулятором. Тогда показания отражают именно ту точку системы, по которой работает автоматика. Если манометр стоит далеко или после узкого участка, фильтра или длинной линии, показания могут отличаться от давления возле реле.

Без манометра реле давления превращается в черный ящик: насос включается и выключается, но причина поведения остается непонятной.

После настройки реле давления систему нужно проверить в нескольких режимах. Недостаточно убедиться, что насос один раз включился и выключился. Нужно посмотреть, как он работает при открытии крана, при закрытии крана, при малом расходе, при полном расходе, после паузы и при длительной работе.

Минимальная проверка:

• проверить давление включения по манометру;
• проверить давление выключения;
• проверить давление воздуха в гидроаккумуляторе;
• открыть кран и посмотреть, как падает давление;
• закрыть кран и проверить набор верхнего порога;
• проверить, нет ли частых включений;
• проверить обратный клапан и отсутствие самопроизвольного падения давления;
• проверить работу при максимальном расходе воды;
• проверить нагрев насоса и контактов;
• проверить защиту от сухого хода, если она есть;
• повторить проверку после нескольких циклов.

Если насос включается слишком часто, нужно проверять бак и утечки. Если насос не выключается, нужно проверять верхний порог, производительность насоса, наличие воды, фильтры и подсос воздуха. Если давление сильно скачет, нужно смотреть объем гидроаккумулятора и настройки порогов.

Реле давления - простой и полезный элемент автоматики водоснабжения. Оно включает насос при падении давления и выключает его после набора верхнего порога. Но стабильная работа зависит не только от реле. Нужны подходящий насос, исправный гидроаккумулятор, правильное давление воздуха, обратный клапан, манометр, защита от сухого хода и нормальные электрические соединения.

Если система собрана правильно, насос не дергается при каждом открытии крана, давление остается в понятном диапазоне, а автоматика не требует постоянного внимания. Если гидроаккумулятор не работает, пороги настроены случайно или насос подключен без учета пускового тока, даже хорошее реле давления не даст надежного результата.

Хорошая автоматика воды начинается не с самого дорогого блока управления, а с понятной схемы: где вода, где давление, где запас в баке, где защита насоса и где точка отключения. Тогда реле давления работает как часть системы, а не как единственная надежда на нормальную работу насоса.
