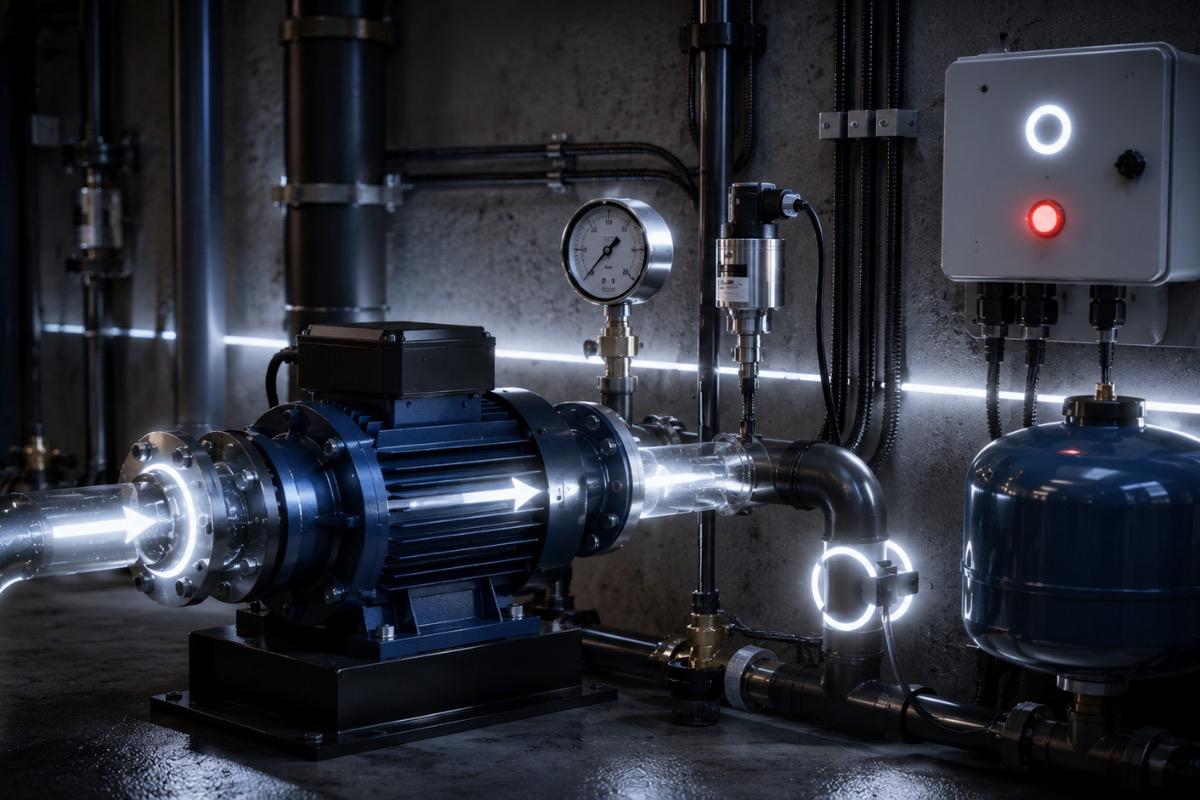

Мониторинг насоса: ток, давление, сухой ход и аварийное отключение
Мониторинг насоса помогает заметить сухой ход, перегрузку, падение давления, утечку или отказ датчика. Разбираем контроль давления, тока, потока, таймер работы, аварийную остановку и понятную индикацию.
Что может пойти не так при работе насоса
Насос может быть включен, шуметь и потреблять ток, но это еще не значит, что система работает нормально. Вода может не поступать, давление может не расти, фильтр может быть забит, а двигатель может работать с перегрузкой.
Главные опасные ситуации:
- насос работает без воды;
- давление не растет после запуска;
- двигатель потребляет слишком большой ток;
- насос включается слишком часто;
- вода уходит через утечку;
- датчик уровня или давления не отвечает;
- насос работает дольше обычного;
- питание проседает при старте.
Если насос стоит в поливе, водоснабжении, технической емкости или насосной группе, такие ошибки лучше ловить автоматически. Иначе поломка может стать заметной только после перегрева, затопления или полного отказа оборудования.
Защита от сухого хода
Сухой ход - это работа насоса без воды или с недостаточным количеством воды. Для многих насосов это опасный режим: вода нужна для охлаждения, смазки или нормальной работы рабочей части.
Самый простой способ защиты - датчик уровня в исходной емкости. Если воды ниже допустимого уровня, насос не запускается.
Другой способ - контроль давления. Если насос включился, но давление за заданное время не выросло, значит вода не пошла или система не набирает напор.
Еще один вариант - датчик потока. Если насос работает, а потока нет, это прямой сигнал для остановки.
Надежнее использовать не один признак, а сочетание: наличие воды на входе, рост давления после запуска и ограничение максимального времени работы.
Давление после запуска
Давление показывает, что происходит в трубопроводе после насоса. Если насос включился и давление растет, система хотя бы создает напор. Если давление не меняется или растет слишком медленно, нужно искать причину.
По давлению можно заметить:
- насос не качает воду;
- закрыт клапан или кран;
- есть утечка;
- фильтр забился;
- давление достигло рабочего уровня;
- насос включается слишком часто;
- система не держит давление после остановки.
Для простой автоматики часто используют два порога: нижний включает насос, верхний выключает. Для защиты добавляют проверку времени: если после запуска давление не выросло за заданный интервал, насос отключается и система показывает ошибку.
Контроль тока двигателя
Ток двигателя помогает понять, как нагружен насос. Если ток слишком высокий, возможны заклинивание, перегрузка, забитая механика, тяжелый запуск или проблемы с питанием. Если ток слишком низкий, насос может работать без нормальной нагрузки.
Контроль тока особенно полезен там, где нет удобного датчика потока или уровня. Он не заменяет остальные датчики, но хорошо дополняет защиту.
Важно учитывать пусковой ток. В момент старта насос кратковременно потребляет больше, чем в рабочем режиме. Поэтому нельзя отключать насос сразу при первом скачке. Обычно дают небольшую задержку на запуск, а потом уже анализируют ток.
Для измерения используют датчики тока, токовые трансформаторы, промышленные реле контроля тока или специализированные модули. Выбор зависит от мощности насоса и типа питания.
Контроль потока воды
Датчик потока показывает, идет ли вода через трубу. Это удобно, если нужно понять не только факт включения насоса, но и реальное движение воды.
Например, насос включился, ток есть, но поток не появился. Возможные причины: нет воды на входе, закрыт кран, забита линия, подсос воздуха, неисправность насоса или ошибка в трубопроводе.
Датчик потока не всегда нужен. В простой системе иногда хватает уровня и давления. Но если важно подтвердить именно движение воды, поток дает полезный сигнал.
Его нужно ставить в правильном месте: там, где поток действительно отражает работу насоса, а не локальное движение воды в обходной линии.
Почему одного датчика часто недостаточно
Один датчик редко дает полную картину. Датчик уровня показывает, есть ли вода в емкости. Датчик давления показывает напор после насоса. Датчик тока показывает нагрузку двигателя. Датчик потока показывает движение воды.
Каждый из них отвечает только на свой вопрос.
| Признак | Что показывает |
|---|---|
| Уровень воды | Можно ли запускать насос |
| Давление | Создается ли напор |
| Ток двигателя | Нет ли перегрузки или странной работы |
| Поток | Движется ли вода по трубе |
| Время работы | Не работает ли насос слишком долго |
| Частота запусков | Нет ли утечки или неправильной настройки |
Для небольшой системы можно начать с уровня и таймера. Для более надежной системы добавить давление. Для важного насоса - еще ток или поток.
Ограничение времени работы
Ограничение времени работы нужно даже в простой системе. Если насос включился и не достиг нужного результата за разумное время, его нужно остановить.
Например, бак обычно наполняется за 4 минуты. Если прошло 8 минут, а верхний уровень не достигнут, значит есть проблема: воды нет, насос не качает, трубка слетела, датчик не сработал или появилась утечка.
В такой ситуации насос не должен работать бесконечно. Контроллер отключает его, показывает ошибку и ждет проверки.
Ограничение времени полезно еще и потому, что защищает от отказа датчика. Даже если датчик уровня завис, таймер не даст насосу работать без остановки.
Аварийная остановка и повторный запуск
После аварии насос не должен бесконечно пытаться запуститься снова. Если причина не устранена, повторные запуски будут снова загонять насос в опасный режим.
Например, система увидела сухой ход. Плохое решение - выключить насос на 10 секунд, потом снова включить, снова получить сухой ход и повторять это без конца.
Лучше перевести систему в аварийное состояние. Насос выключен, причина отображается, автоматический запуск заблокирован до сброса ошибки или до восстановления нормальных условий.
Индикация причины остановки
Оператору важно видеть не просто слово "ошибка", а конкретную причину. Иначе непонятно, что проверять: воду, питание, трубу, датчик, фильтр или сам насос.
Полезные сообщения:
- нет воды на входе;
- сухой ход;
- давление не растет;
- превышено время работы;
- перегрузка по току;
- датчик давления не отвечает;
- датчик уровня не отвечает;
- насос заблокирован до сброса аварии.
Даже простая индикация сильно помогает. Зеленый - норма, синий - насос работает, красный - авария. Если есть экран, лучше показывать текст причины. Если система удаленная, полезно отправлять уведомление или писать событие в журнал.
Журнал запусков и аварий
Журнал нужен, когда насос работает без постоянного наблюдения. Он помогает увидеть не только текущую ошибку, но и поведение системы за день или неделю.
Что стоит сохранять:
- время запуска;
- время остановки;
- причину остановки;
- максимальный ток;
- давление до запуска;
- давление после запуска;
- аварии;
- ручной сброс ошибки;
- частоту включений.
По журналу можно заметить скрытые проблемы. Если насос стал включаться чаще, возможна утечка или падение давления. Если время набора давления растет, возможно, забился фильтр или насос теряет производительность. Если появляются короткие перегрузки по току, нужно проверять механику и питание.
Пример логики защиты
Ниже не готовая программа, а пример порядка проверок. Он показывает, какие условия стоит учитывать перед запуском и во время работы.
if (!waterAvailable) {
pumpOff();
setError("NO_WATER");
}
if (pumpRequest && waterAvailable && !hasError) {
pumpOn();
startTime = millis();
}
if (pumpRunning && pressure > pressureMax) {
pumpOff();
}
if (pumpRunning && millis() - startTime > maxRunTime) {
pumpOff();
setError("TIMEOUT");
}
if (pumpRunning && startDelayPassed && current > currentMax) {
pumpOff();
setError("OVERLOAD");
}
if (pumpRunning && pressureDidNotRiseInTime()) {
pumpOff();
setError("NO_PRESSURE_RISE");
}
В реальной системе нужны задержки, фильтрация показаний, антидребезг входов, ручной режим, журнал событий и понятный сброс аварии.
Ошибки в защите насоса
Частые проблемы появляются не из-за сложного кода, а из-за неполной логики.
- Насос запускается без проверки воды на входе.
- Нет ограничения максимального времени работы.
- Давление контролируется, но не проверяется его рост после запуска.
- Пусковой ток считается аварией без задержки.
- После аварии насос снова запускается бесконечно.
- Датчик давления стоит в неправильном месте.
- Питание насоса мешает питанию контроллера.
- Оператор не видит причину остановки.
- Нет ручного сброса аварии.
- Журнал событий не ведется.
Перед сборкой лучше описать аварийные сценарии: что будет при отсутствии воды, при обрыве датчика, при утечке, при заклинивании и при пропадании питания.
Базовый набор для небольшой системы
Для небольшой системы можно начать с датчика наличия воды, датчика давления, реле или контактора управления насосом, таймера максимальной работы и аварийной индикации.
Если насос мощный или дорогой, стоит добавить контроль тока. Если объект удаленный, нужен журнал и уведомления. Если есть риск утечки, полезно отслеживать частые запуски и необычно долгое время работы.
Хорошая защита отвечает на несколько простых вопросов: можно ли запускать насос, появился ли результат после запуска, нет ли перегрузки, не работает ли насос слишком долго и понятно ли человеку, почему система остановилась.
