Обрабатывающие центры с ЧПУ по металлу: виды, устройство и выбор

Обрабатывающий центр с ЧПУ – это станок, который выполняет несколько операций по одной управляющей программе и автоматически меняет инструмент. На одной установке детали он может сверлить отверстия, фрезеровать плоскости и пазы, растачивать, снимать фаски и нарезать резьбу. Конкретный набор операций зависит от компоновки станка, шпинделя, доступных осей и оснастки.

Главное отличие от обычного станка состоит не просто в наличии числового программного управления. Обрабатывающий центр объединяет ЧПУ, магазин инструментов, автоматическую смену инструмента, систему охлаждения, удаление стружки и средства контроля. Оператор закрепляет заготовку, задаёт нулевую точку и запускает программу, после чего станок последовательно выполняет переходы без ручной перестановки фрезы, сверла или метчика.

Такая схема особенно полезна для серийных деталей и заготовок, где важна повторяемость. Чем больше операций выполнено за один установ, тем меньше времени уходит на перенос детали между станками и тем ниже риск накопить ошибку при повторном базировании.

Фрезерный станок предназначен прежде всего для обработки вращающимся режущим инструментом. Обрабатывающий центр развивает эту схему: он работает по программе ЧПУ, хранит несколько инструментов в магазине и меняет их автоматически. За один цикл станок может перейти от черновой фрезы к сверлу, метчику, расточной оправке и чистовому инструменту.

Разница заметна не по названию операции, а по организации процесса. На простом фрезерном станке смена инструмента, контроль размеров и часть переналадок часто выполняются вручную. В обрабатывающем центре эти действия автоматизированы полностью или частично. В состав оборудования могут входить измерительный щуп, датчик длины инструмента, подача смазочно-охлаждающей жидкости через шпиндель, поворотный стол и конвейер стружки.

При этом не каждый обрабатывающий центр универсален. Одни модели рассчитаны на компактные корпусные детали, другие – на длинные профили, балки, трубы или крупные листовые заготовки. Специализированный центр может уступать универсальной модели по разнообразию деталей, но выигрывать по скорости загрузки, удобству закрепления и производительности в своей задаче.

Тип станка обычно определяют по положению шпинделя и компоновке рабочей зоны. Эта характеристика влияет на загрузку заготовки, удаление стружки, доступ инструмента и максимальные размеры детали.

Вертикальная компоновка удобна для большого круга фрезерных и сверлильных работ. Горизонтальная помогает обрабатывать несколько сторон детали и лучше отводит стружку из глубоких полостей. Портальная конструкция нужна там, где обычная колонна ограничивает ширину или длину заготовки.

Выбор начинается не с наиболее сложной компоновки, а с геометрии реальных деталей. Для длинного профиля важнее ход по оси X и удобная фиксация, для широкой плиты – расстояние между стойками портала, а для корпусной детали – доступ к нескольким сторонам без повторного закрепления.

Базовый 3-осевой центр перемещает инструмент или стол по линейным осям X, Y и Z. Этого достаточно для плоскостей, карманов, пазов, отверстий и контуров, доступных с одного направления. Если деталь нужно обработать с другой стороны, её переустанавливают или используют дополнительное приспособление.

Четвёртая ось добавляет управляемое вращение детали или инструмента. Она позволяет последовательно обрабатывать разные стороны, выполнять круговое деление, фрезеровать грани и сверлить отверстия по окружности. В некоторых задачах четвёртая ось заметно сокращает число ручных установов без перехода на более дорогую 5-осевую систему.

У 5-осевого центра три линейные и две поворотные оси. В режиме 3+2 поворотные оси сначала устанавливают деталь под нужным углом и фиксируются, после чего начинается обычная 3-осевая обработка. При одновременной 5-осевой обработке все оси могут двигаться согласованно по одной траектории. Это нужно для криволинейных поверхностей и сложной пространственной геометрии.

Набор операций зависит от мощности и момента шпинделя, диапазона оборотов, жёсткости станка, системы крепления инструмента и программных циклов. Типичный обрабатывающий центр по металлу выполняет:

• черновое и чистовое фрезерование;
• сверление сквозных и глухих отверстий;
• растачивание и развёртывание;
• нарезание резьбы метчиком или резьбофрезой;
• обработку пазов, карманов и контуров;
• снятие фасок и удаление заусенцев;
• маркировку и координатное сверление.

Объединение операций не означает, что один станок одинаково хорошо справляется с любой деталью. Высокоскоростная обработка алюминия требует оборотов и динамики, тяжёлое фрезерование стали – жёсткости и высокого момента, а глубокое сверление – стабильной подачи охлаждающей жидкости и эффективного удаления стружки.

Для листового металла, профилей и труб важна не только режущая способность. Производительность часто ограничивают загрузка длинной заготовки, её поддержка, поиск нулевой точки и время перемещения между зонами обработки. Поэтому специализированные центры для металлоконструкций отличаются от компактных вертикальных моделей, рассчитанных на корпусные детали.

Ходы по осям показывают, насколько далеко может перемещаться инструмент или стол, но они не равны максимальному размеру детали. Реальное пространство уменьшают тиски, прижимы, поворотный стол, измерительный щуп и длина инструмента. Высокая заготовка может поместиться на столе, но оставить слишком мало места между её верхней точкой и торцом шпинделя.

При оценке рабочей зоны учитывают:

• ходы X, Y и Z;
• размеры и грузоподъёмность стола;
• расстояние от шпинделя до стола;
• ширину дверного проёма и доступ для загрузки;
• допустимую массу и положение центра тяжести заготовки;
• размеры оснастки и зону смены инструмента;
• возможность обработки детали с переустановкой.

Для длинных деталей отдельное значение имеет поддержка выступающих концов. Профиль длиной больше рабочей зоны иногда обрабатывают по частям с точным перепозиционированием, но такой процесс требует надёжного базирования и подходящего программного цикла. Для широкой плиты критичны поперечный ход и расстояние между стойками, а для тяжёлой сварной рамы – грузоподъёмность стола и равномерность распределения нагрузки.

Мощность двигателя не описывает шпиндель полностью. Для крупной фрезы и сверления стали важен крутящий момент на рабочих оборотах. Для небольшого инструмента, алюминия и чистовой обработки важнее высокая частота вращения и способность станка сохранять точную траекторию на большой подаче.

Одинаковые 15 кВт могут работать по-разному: один шпиндель отдаёт высокий момент на низких оборотах, другой рассчитан на скорость. Поэтому сравнивают график мощности и момента, постоянный и кратковременный режимы, диапазоны коробки скоростей и допустимую продолжительность нагрузки.

Конус BT, CAT, SK или HSK определяет совместимость с инструментальными оправками и влияет на будущие расходы. Если на предприятии уже есть большой парк оснастки, переход на другой стандарт увеличит стоимость запуска. Важны также диаметр подшипников шпинделя, охлаждение, биение, возможность подачи жидкости через инструмент и доступность ремонта.

Скорость быстрого перемещения нельзя путать с рабочей подачей. Быстрый ход сокращает переходы между точками, но скорость резания ограничивают материал, инструмент, глубина съёма, жёсткость системы и отвод стружки.

Магазин превращает набор отдельных операций в единый автоматический цикл. Его ёмкость подбирают по реальной программе, а не по принципу «чем больше, тем лучше». Для простой плиты может хватить нескольких инструментов, а сложная корпусная деталь потребует черновых и чистовых фрез, свёрл разных диаметров, метчиков, расточных оправок и измерительного щупа.

При сравнении станков учитывают количество позиций, максимальную массу и длину инструмента, соседние свободные ячейки для крупного инструмента и время смены. Если тяжёлая фреза занимает три позиции вместо одной, полезная ёмкость магазина уменьшается.

На производительность также влияют:

• датчик длины и поломки инструмента;
• измерительный щуп для привязки заготовки;
• автоматическая коррекция износа;
• подача охлаждающей жидкости через шпиндель;
• конвейер или шнек удаления стружки;
• поворотный стол и паллетная система;
• контроль нагрузки шпинделя и состояния инструмента.

Автоматизация особенно заметна на повторяющихся деталях. Щуп сокращает ручной поиск нуля, контроль инструмента помогает обнаружить поломку до следующего перехода, а паллетная система позволяет готовить новую заготовку, пока станок продолжает обработку.

Точность позиционирования показывает, насколько близко ось приходит к заданной координате. Повторяемость характеризует разброс при многократном возвращении в одну точку. Эти параметры связаны, но не заменяют друг друга: станок может стабильно повторять движение с постоянным смещением и при этом требовать калибровки.

На размеры готовой детали влияют жёсткость станины, люфты и преднатяг приводов, состояние направляющих, нагрев шпинделя и шарико-винтовых передач, температура цеха, вылет инструмента, способ закрепления и режим резания. Паспортная точность измеряется в заданных условиях и не гарантирует такой же результат на любой детали.

Для серийного производства важна температурная стабильность после нескольких часов работы. Для единичных точных деталей – способность получить размер уже на первой заготовке. Линейные датчики положения, термокомпенсация и автоматические измерительные циклы помогают уменьшить влияние нагрева, но не компенсируют слабую оснастку или неподходящий режим.

Система ЧПУ управляет перемещениями осей, шпинделем, сменой инструмента, охлаждением и технологическими циклами. Для простых отверстий и контуров программу можно подготовить непосредственно на стойке. Сложные детали обычно создают в CAD/CAM-системе, а постпроцессор переводит рассчитанную траекторию в команды конкретного станка.

При выборе оценивают не только марку ЧПУ, но и доступные функции:

• количество одновременно управляемых осей;
• циклы сверления, растачивания и нарезания резьбы;
• коррекцию длины и радиуса инструмента;
• обработку наклонных плоскостей;
• предварительный просмотр траектории;
• контроль столкновений;
• сетевую передачу программ и резервное копирование;
• сбор производственных данных и удалённую диагностику.

Критическая часть запуска – постпроцессор. Даже точная CAM-модель бесполезна, если выходной код не соответствует кинематике станка, направлению осей, смене инструмента и служебным командам. Перед первой обработкой новую программу проверяют в симуляции и выполняют пробный проход с безопасными режимами.

Для длинных профилей и серийных отверстий удобнее специализированное графическое программирование. Для свободных контуров, резьбофрезерования и нестандартного инструмента нужен доступ к DIN/ISO-коду и полноценной CAM-подготовке.

Выбор начинается со списка деталей, а не с каталога станков. Для каждой группы фиксируют материал, габариты, массу, количество установов, требуемые операции, допуски, размер партии и плановую загрузку. После этого становится видно, какая компоновка и рабочая зона действительно нужны.

Практический порядок оценки:

1. Определить максимальные и типовые размеры деталей.
2. Составить перечень операций для одного полного цикла.
3. Выбрать количество осей и способ доступа к разным сторонам.
4. Рассчитать требуемые обороты и момент под используемый инструмент.
5. Проверить рабочую зону вместе с тисками, прижимами и поворотными устройствами.
6. Определить необходимую ёмкость магазина и состав оснастки.
7. Сравнить точность, повторяемость и стабильность на рабочем режиме.
8. Проверить сервис, запасные части, обучение и возможности ЧПУ.
9. Оценить стоимость установки, инструмента и обслуживания.

Для единичных сложных деталей важнее гибкость, быстрая переналадка и развитая CAM-подготовка. Для серии – время цикла, автоматическая загрузка, стойкость инструмента и стабильность размеров. Для длинных металлоконструкций – рабочая длина, поддержка профиля, скорость позиционирования и возможность выполнять отверстия, резьбы и пазы без переноса заготовки.

Цена станка – только часть бюджета. До первой детали понадобятся доставка, разгрузка, такелаж, подготовка основания, подключение электропитания, сжатого воздуха и охлаждения. Отдельно оплачиваются оправки, режущий инструмент, тиски, прижимы, измерительные щупы, программное обеспечение и обучение операторов.

Перед заказом проверяют массу и габариты оборудования, ширину ворот, высоту помещения, допустимую нагрузку на пол, требования к фундаменту и расстояние для сервисного доступа. Для крупных портальных и профильных центров важен маршрут доставки внутри цеха – станок может пройти через ворота, но не развернуться между колоннами.

Эксплуатационные расходы включают электроэнергию, смазочно-охлаждающую жидкость, фильтры, смазку, обслуживание шпинделя, направляющих и приводов, замену инструмента и простой при аварии. Быстрая поставка датчика или привода часто важнее небольшой разницы в начальной цене оборудования.

Полную стоимость владения считают вместе с производительностью. Более дорогой центр может оказаться выгоднее, если он объединяет несколько операций, сокращает переналадку, уменьшает брак и освобождает другие станки. Но неиспользуемая автоматизация и лишняя рабочая зона превращаются в постоянные расходы без отдачи.

Для листового металла, плит, профилей и труб применяют специализированные обрабатывающие центры с увеличенным ходом по оси X и рабочей зоной, рассчитанной на длинные заготовки. Их задача – выполнить сверление, фрезерование, снятие фасок и нарезание резьбы без постоянного перемещения детали между разными станками.

При обработке листа и плоских заготовок важны ширина рабочей зоны, расположение точек крепления и возможность быстро задать нулевую точку. Для профилей и балок основное значение имеют доступная длина обработки, поддержка выступающих концов и надёжная фиксация. Если заготовка длиннее рабочего хода, станок может обрабатывать её по частям с точным перепозиционированием.

Портальная компоновка подходит для широких плит, рам и сварных конструкций. Шпиндельная головка перемещается над рабочей зоной, поэтому размер детали меньше ограничен обычной колонной станка. Для профилей и балок применяют центры с продольным перемещением головки и возможностью работать в нескольких зонах.

Производительность такого оборудования зависит не только от скорости резания. Большую роль играют загрузка заготовки, установка упоров и прижимов, поиск нулевой точки, удаление стружки и переход между участками обработки.

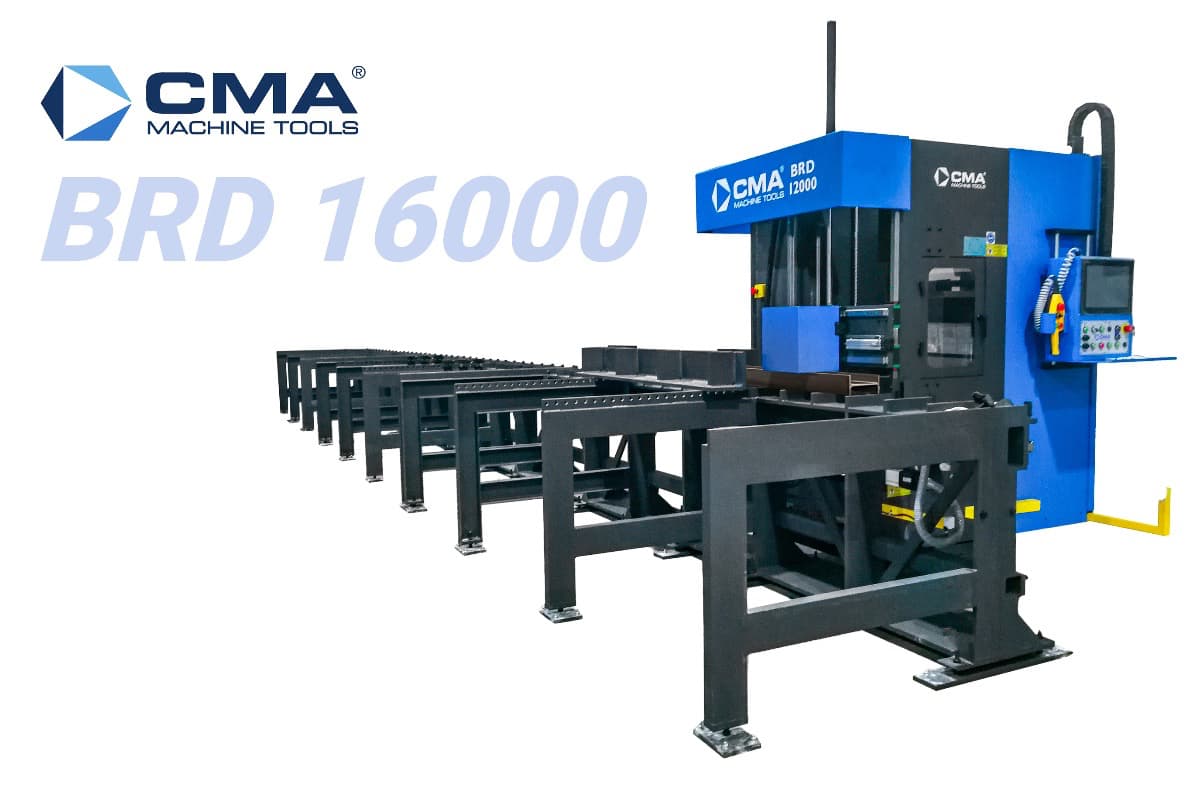

К специализированному оборудованию этого типа относятся серии CMA 3RD, GRD и BRD. Доступные модели представлены в разделе «Обрабатывающие центры».

Обрабатывающий центр подбирают под деталь, технологический маршрут и объём производства. Вертикальная модель подходит для широкого круга фрезерных и сверлильных задач, горизонтальная – для многосторонней обработки и серийных корпусов, портальная – для крупных плит, рам и длинных конструкций. Четвёртая и пятая оси сокращают переустановки и открывают доступ к сложной геометрии, но требуют более точной кинематики, подготовки программ и квалификации.

Основные параметры для сравнения – рабочая зона, грузоподъёмность, расстояние от шпинделя до стола, момент и обороты, конус инструмента, ёмкость магазина, точность, повторяемость, возможности ЧПУ и доступность сервиса. Эти характеристики рассматривают вместе: высокая мощность не компенсирует маленькую рабочую зону, а большой магазин не поможет без подходящей оснастки и программ.

Для металлоконструкций, профилей, труб и листовых заготовок специализированный центр часто эффективнее универсального станка. Он упрощает загрузку длинной детали, сокращает число установов и объединяет сверление, фрезерование и нарезание резьбы в одном цикле.
