Замена конденсатора

Когда конденсатор требует замены

Конденсатор может выйти из строя из-за перегрева, превышения допустимого напряжения, старения или повышенных пульсаций тока.

У алюминиевых электролитических конденсаторов характерные признаки неисправности:

• вздутие верхней части корпуса;
• следы вытекшего электролита;
• повреждение защитной оболочки;
• коррозия возле выводов;
• заметное снижение ёмкости;
• увеличение ESR – эквивалентного последовательного сопротивления.

Однако внешне исправный конденсатор тоже может иметь плохие электрические характеристики.

Например, электролитический конденсатор в блоке питания постепенно теряет ёмкость и увеличивает ESR. В результате появляются повышенные пульсации напряжения, нестабильная работа или проблемы с запуском устройства.

Поэтому при отсутствии видимых повреждений сначала желательно подтвердить неисправность измерениями.

Какие параметры должны совпадать

Для выбора замены нужно определить несколько характеристик старого конденсатора.

Два конденсатора одинаковой ёмкости и напряжения не всегда являются взаимозаменяемыми.

Например, обычный электролитический конденсатор и специализированный Low ESR могут заметно отличаться по поведению в импульсном преобразователе.

Можно ли поставить конденсатор с большим напряжением

В большинстве низковольтных электронных схем это допустимо.

Например, установлен:

1000 мкФ, 16 В

Его можно заменить на:

1000 мкФ, 25 В

если остальные характеристики подходят.

Рабочее напряжение на корпусе обозначает максимально допустимый предел эксплуатации, а не напряжение, которое конденсатор создаёт в цепи.

Поэтому конденсатор на 25 В нормально работает в цепи 12 В.

Но при увеличении номинального напряжения могут измениться размеры корпуса, ESR и другие параметры.

Можно ли заменить 16 В на 10 В

Если исходный конденсатор рассчитан на 16 В, установка аналога на 10 В без проверки реального режима цепи недопустима.

Напряжение на конденсаторе может превышать 10 В во время нормальной работы или переходных процессов.

Это создаёт риск пробоя диэлектрика и повреждения компонента.

Поэтому при обычной замене рабочее напряжение выбирают равным исходному или выше.

Можно ли поставить другую ёмкость

Зависит от назначения конденсатора.

В некоторых цепях фильтрации допускается небольшое изменение ёмкости в пределах требований схемы.

Но в других случаях изменение номинала влияет на:

• частоту фильтра;
• постоянную времени RC-цепи;
• время запуска устройства;
• устойчивость стабилизатора;
• резонансную частоту;
• пусковые характеристики двигателя.

Например:

470 мкФ → 1000 мкФ

не является универсально правильной заменой.

Увеличение ёмкости может повысить пусковой ток или изменить работу схемы управления.

Если документации нет, безопаснее выбирать исходный номинал.

Что означает допуск ёмкости

На конденсаторах встречается обозначение допуска, например:

±20 %

Это означает допустимое отклонение фактической ёмкости от номинальной при заданных условиях измерения.

Для конденсатора 1000 мкФ с допуском ±20 % номинальный диапазон составляет:

800–1200 мкФ

Но это не означает, что вместо 1000 мкФ можно автоматически установить конденсатор любого другого номинала из указанного диапазона.

При замене ориентируются на номинал и требования схемы, а допуск рассматривают как отдельную характеристику компонента.

Почему важен ESR

ESR – эквивалентное последовательное сопротивление конденсатора.

Оно влияет на потери энергии и нагрев при прохождении переменной составляющей тока.

Особенно важен ESR для конденсаторов:

• импульсных блоков питания;
• DC-DC преобразователей;
• материнских плат;
• драйверов двигателей;
• цепей с большими пульсациями тока.

Если вместо специализированного Low ESR поставить обычный электролитический конденсатор, устройство может работать нестабильно или новый компонент начнёт перегреваться.

Слишком низкий ESR тоже не универсально полезен: некоторые стабилизаторы рассчитаны на определённый диапазон сопротивления выходного конденсатора.

Поэтому желательно подбирать компонент по документации схемы или характеристикам оригинала.

Температура 85 и 105 °C

На корпусе электролитического конденсатора часто указывается допустимая температура:

85 °C

или:

105 °C

Если исходный конденсатор рассчитан на 105 °C, заменять его вариантом на 85 °C без дополнительной проверки условий работы не следует.

При высокой температуре срок службы электролитических конденсаторов сокращается.

Но одинаковая температурная маркировка не означает одинаковый ресурс.

На долговечность также влияют:

• серия производителя;
• допустимый ток пульсаций;
• рабочее напряжение;
• фактическая температура корпуса;
• заявленный срок службы при номинальных условиях.

Для нагруженных блоков питания желательно выбирать конденсаторы с подходящим ресурсом и допустимым током пульсаций.

Полярность электролитического конденсатора

Большинство обычных алюминиевых электролитических конденсаторов полярные.

На цилиндрическом корпусе отрицательный вывод обычно обозначен продольной полосой со знаком:

–

На плате также может присутствовать обозначение полярности.

Перед выпаиванием обязательно зафиксируйте положение старого конденсатора.

Удобно сделать фотографию платы так, чтобы были видны:

• маркировка компонента;
• его ориентация;
• обозначения на плате;
• расположение соседних деталей.

У SMD-конденсаторов маркировка может отличаться

Нельзя использовать одно правило полярности для всех SMD-конденсаторов.

Например, у некоторых танталовых конденсаторов полосой обозначается положительный вывод, тогда как у обычных алюминиевых электролитических конденсаторов полоса часто указывает на отрицательный.

Многие керамические SMD-конденсаторы неполярные и вообще не имеют обозначения плюса и минуса.

Поэтому сначала определите тип компонента, а затем сверяйтесь с маркировкой производителя.

Как выпаять старый конденсатор

Перед работой отключите устройство от питания.

Убедитесь, что конденсаторы разряжены и на плате отсутствует опасное остаточное напряжение.

Для обычного выводного конденсатора на низковольтной плате порядок работы следующий:

1. Зафиксируйте полярность и положение детали.
2. Осмотрите обратную сторону платы.
3. Подготовьте паяльник, флюс и средство удаления припоя.
4. Прогрейте место пайки первого вывода.
5. Удалите припой оплёткой или оловоотсосом.
6. Повторите операцию для второго вывода.
7. Осторожно извлеките компонент после освобождения выводов.
8. Проверьте состояние контактных площадок.

Если выводы остаются припаянными, не следует вытягивать конденсатор силой.

Это может привести к отрыву медных площадок или повреждению металлизированных отверстий.

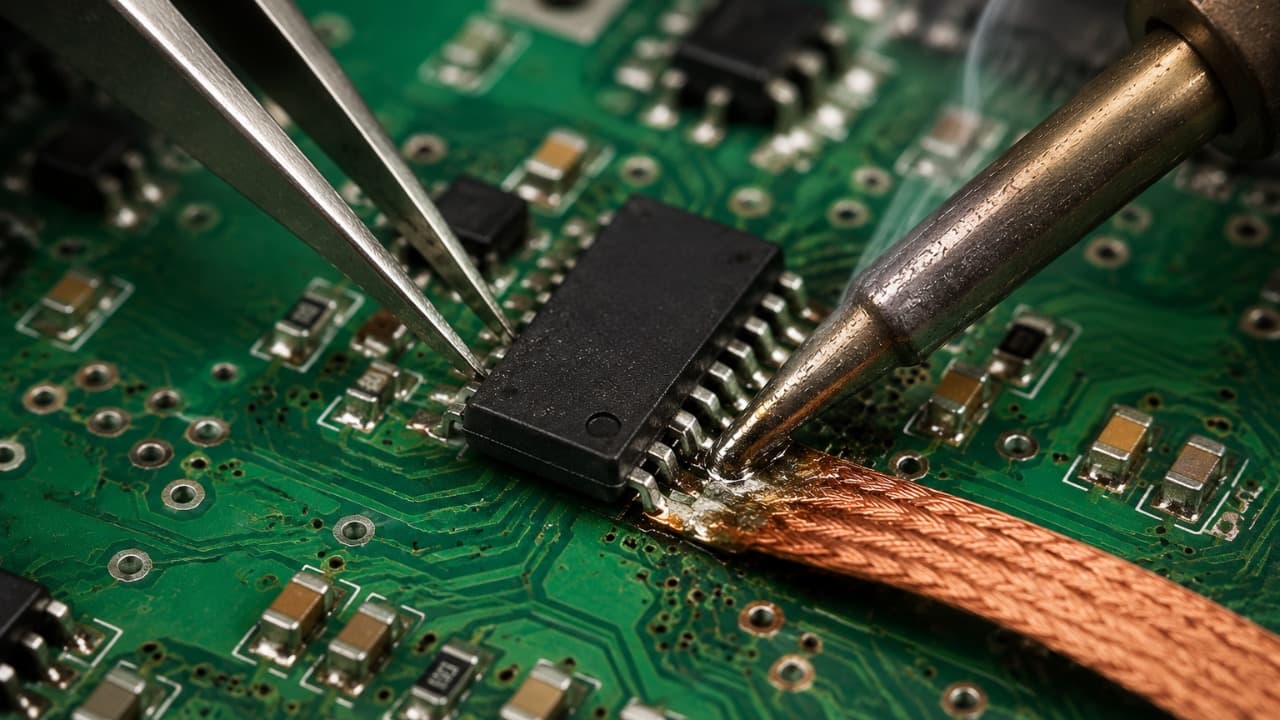

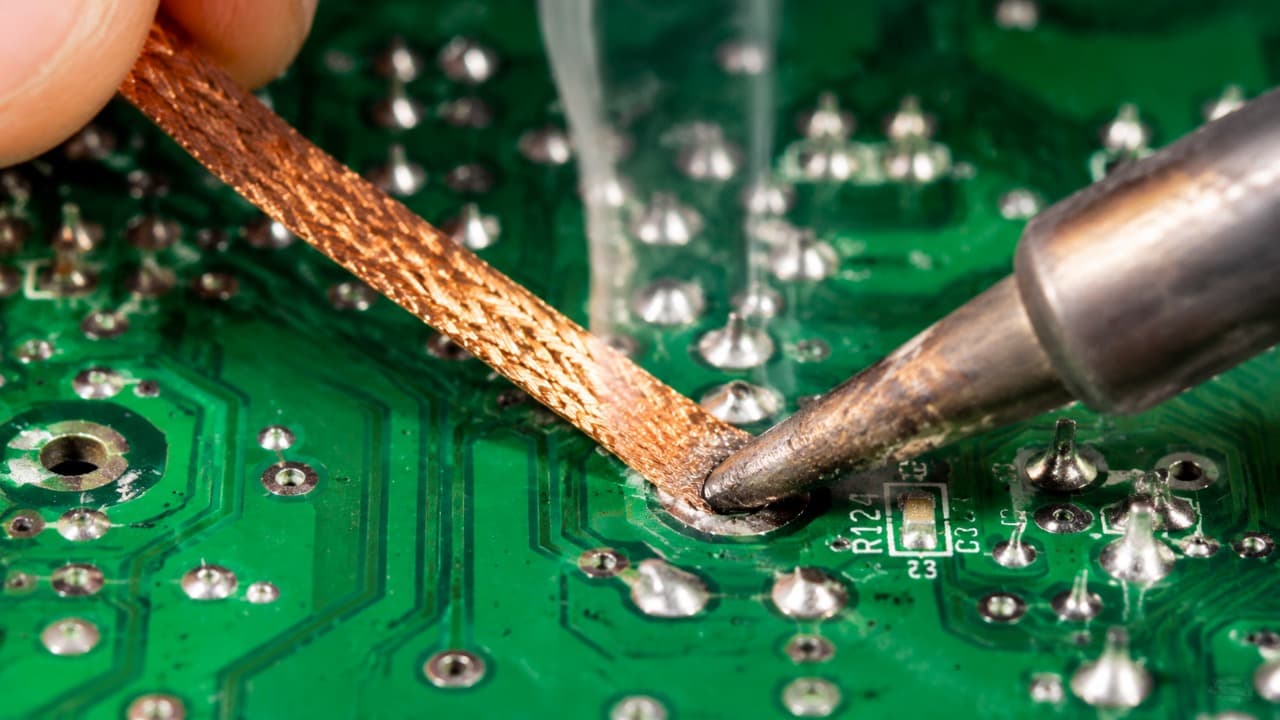

Как подготовить отверстия

После удаления старой детали отверстия могут оставаться заполненными припоем.

Для очистки используют:

• медную оплётку;
• оловоотсос;
• подходящий паяльный инструмент.

Если отверстие металлизированное, чрезмерный нагрев может повредить его внутреннюю металлизацию.

Не следует пытаться прочистить отверстие силой, пока припой твёрдый.

После очистки проверьте, не отслоились ли контактные площадки и нет ли повреждений дорожек.

Установка нового конденсатора

Перед установкой ещё раз сравните маркировку старой и новой детали.

Для полярного конденсатора проверьте соответствие плюса и минуса.

Затем:

1. Установите выводы в предназначенные отверстия.
2. Проверьте положение и высоту корпуса.
3. При необходимости зафиксируйте компонент.
4. Прогрейте контактную площадку и вывод.
5. Подайте припой в область соединения.
6. Уберите припой и затем жало.
7. Дождитесь затвердевания соединения без движения детали.

Качественная пайка должна обеспечивать надёжное соединение вывода и контактной площадки.

Не нужно формировать большой шар припоя вокруг каждого вывода.

Что проверить после пайки

После установки осмотрите плату с обеих сторон.

Проверьте:

• правильность полярности;
• отсутствие перемычек между соседними площадками;
• качество пайки выводов;
• отсутствие оторванных дорожек;
• правильное положение корпуса;
• достаточный зазор от нагревающихся компонентов.

Если использовался активный флюс, остатки которого необходимо удалить, очистите плату подходящим средством согласно характеристикам флюса.

До подачи питания полезно проверить подозрительные цепи на короткое замыкание мультиметром.

Почему после замены устройство не работает

Если новый конденсатор установлен правильно, но неисправность сохранилась, возможны несколько причин.

Важно помнить, что вышедший из строя конденсатор может быть следствием другой неисправности.

Например, причиной его повреждения могло стать превышение напряжения на выходе стабилизатора или повышенная температура внутри корпуса.

Поэтому повторный отказ новой детали – основание искать проблему в самой схеме.

Можно ли заменить электролитический конденсатор керамическим

Иногда такая замена возможна, но она требует анализа схемы.

Даже если номинальная ёмкость совпадает, у разных типов конденсаторов отличаются:

• ESR;
• паразитная индуктивность;
• температурные характеристики;
• изменение ёмкости под действием напряжения;
• поведение на разных частотах.

Например, у многослойных керамических конденсаторов с диэлектриками класса II фактическая ёмкость при постоянном смещении может существенно снижаться.

Поэтому замена электролитического конденсатора на керамический без проверки требований схемы не является универсальным решением.

Отдельный случай – конденсаторы в сети 220–230 В

Конденсаторы, подключаемые к сетевым цепям, могут иметь специальные классы безопасности:

X

и:

Y

Например:

X2

или:

Y2

Эти обозначения относятся к безопасности применения и условиям эксплуатации.

Обычный плёночный конденсатор с высоким номинальным напряжением не является автоматической заменой конденсатора X2 или Y2.

При замене нужно сохранять требуемый класс безопасности, подходящий номинал и необходимые сертификационные характеристики.

Пусковой и рабочий конденсатор двигателя

Конденсаторы для электродвигателей требуют отдельного подхода.

Пусковой конденсатор может быть рассчитан на кратковременную работу.

Рабочий – на длительное нахождение под переменным напряжением.

Даже при одинаковой ёмкости они не всегда взаимозаменяемы.

Для замены нужно учитывать тип двигателя, режим работы, рабочее напряжение и конструкцию исходного конденсатора.

Пример правильной замены

Допустим, на плате установлен электролитический конденсатор:

1000 мкФ, 16 В, 105 °C

Для замены найден компонент:

1000 мкФ, 25 В, 105 °C

Такой вариант может подойти, если:

• он имеет совместимый тип;
• его ESR соответствует требованиям схемы;
• допустимый ток пульсаций достаточен;
• корпус помещается на плате;
• шаг выводов совпадает;
• соблюдена полярность.

В этом случае более высокое номинальное напряжение само по себе не является проблемой.

Но если исходный компонент был специализированным Low ESR, новый тоже нужно выбирать с учётом этой характеристики.

Когда замену лучше не выполнять самостоятельно

Самостоятельная замена обычно разумна на доступных низковольтных платах, если есть опыт пайки и можно безопасно обесточить устройство.

Обращение к специалисту предпочтительно, когда:

• конденсатор находится в высоковольтной части оборудования;
• отсутствует схема и непонятна маркировка;
• повреждены многослойные дорожки;
• требуется замена миниатюрных SMD-компонентов;
• повторно выходит из строя установленная деталь;
• неисправность затрагивает сетевые защитные цепи.

Главное правило – новый конденсатор должен соответствовать электрическим требованиям схемы, а не только совпадать со старым по размерам.
