Подключение двигателя через конденсатор
Конденсатор используется в электродвигателях для создания фазового сдвига между токами обмоток. Схема подключения зависит от типа двигателя: в одних моделях конденсатор постоянно включён в цепь вспомогательной обмотки, в других работает только при запуске. Для трёхфазных двигателей существуют отдельные схемы питания от однофазной сети.
Сначала определите тип электродвигателя
Прежде чем подключать конденсатор, необходимо определить конструкцию двигателя.
На практике встречаются три основных варианта:
- Однофазный двигатель с рабочим конденсатором – конденсатор постоянно включён в цепь вспомогательной обмотки.
- Однофазный двигатель с пусковым конденсатором – дополнительная ёмкость используется во время запуска и отключается после разгона.
- Трёхфазный двигатель – при определённых условиях может работать от однофазной сети через фазосдвигающий конденсатор.
Схемы этих двигателей отличаются. Даже если на корпусе указано одинаковое напряжение 220–230 В, подключать их по одной универсальной схеме нельзя.
Где найти схему подключения
Первый источник информации – заводская табличка двигателя.
На ней могут быть указаны:
- номинальное напряжение;
- частота сети;
- мощность;
- рабочий ток;
- схема соединения обмоток;
- номинальная ёмкость конденсатора;
- обозначения выводов.
У некоторых двигателей схема располагается на внутренней стороне крышки клеммной коробки.
Если указана ёмкость, например:
20 µF / 450 V AC
это означает, что производитель предусмотрел конденсатор ёмкостью 20 мкФ с соответствующими характеристиками для работы в цепи переменного напряжения.
Ориентироваться следует на документацию конкретного двигателя.
Подключение однофазного двигателя с рабочим конденсатором
У однофазного конденсаторного двигателя обычно имеются две обмотки:
Основная (рабочая) – создаёт основную часть вращающего момента.
Вспомогательная – работает совместно с конденсатором и обеспечивает фазовый сдвиг.
В распространённой схеме с постоянно включённым конденсатором основная обмотка подключена к источнику переменного напряжения, а вспомогательная получает питание через последовательно включённый конденсатор.
Упрощённый принцип:
┌──── Рабочая обмотка ────┐
L ───────────┤ ├──── N
└── Конденсатор ── Вспомогательная обмотка ──┘
Это принципиальная схема, показывающая электрические связи, а не расположение клемм конкретного двигателя.
В реальном оборудовании обмотки могут иметь общий вывод, внутренние соединения или дополнительные элементы защиты.
Поэтому физическое подключение к клеммам выполняют по схеме производителя.
Зачем нужен конденсатор
При питании от однофазной сети токи в основной и вспомогательной обмотках должны отличаться по фазе.
Конденсатор изменяет фазу тока вспомогательной цепи.
Это позволяет создать вращающееся магнитное поле, необходимое для запуска и работы двигателя.
Без предусмотренного конструкцией конденсатора двигатель может:
- не запускаться самостоятельно;
- гудеть;
- развивать недостаточный момент;
- перегреваться;
- останавливаться под нагрузкой.
У двигателей с постоянно включённым рабочим конденсатором его отключение во время работы нарушает нормальный режим вспомогательной обмотки.
Рабочий и пусковой конденсатор – различия
Рабочий конденсатор рассчитан на длительную эксплуатацию.
Он остаётся включённым во время работы двигателя.
Пусковой используется для увеличения пускового момента и обычно отключается после разгона.
| Характеристика | Рабочий | Пусковой |
|---|---|---|
| Назначение | Работа двигателя | Помощь при запуске |
| Время включения | Продолжительное | Кратковременное |
| Типичное исполнение | Плёночный AC | Специализированный пусковой |
| Отключение после запуска | Обычно не требуется | Обычно обязательно |
| Взаимозаменяемость | Только по требованиям схемы | Не является универсальной заменой рабочего |
Нельзя использовать пусковой конденсатор, рассчитанный только на кратковременный режим, как постоянно подключённый рабочий.
Он может перегреваться и выйти из строя.
Схема с пусковым конденсатором
В некоторых однофазных двигателях используется пусковая обмотка, которая отключается после набора оборотов.
Конденсатор находится в её цепи.
Отключение может выполняться:
- центробежным выключателем;
- пусковым реле;
- электронным устройством управления.
У двигателей с двумя конденсаторами рабочий остаётся подключённым постоянно, а пусковой добавляется на время разгона.
В подобных конструкциях пусковая ёмкость может подключаться параллельно рабочей через коммутационный элемент.
После запуска дополнительная ёмкость отключается.
Как подключается двигатель с двумя конденсаторами
У такого двигателя есть два отдельных назначения конденсаторов.
Рабочий конденсатор обеспечивает нормальный режим вспомогательной обмотки.
Пусковой конденсатор увеличивает суммарную ёмкость на время запуска.
В типичной схеме:
- Рабочая обмотка получает питание согласно заводской схеме.
- Вспомогательная обмотка работает через рабочий конденсатор.
- Во время пуска дополнительная ёмкость подключается через пусковое устройство.
- После разгона пусковая ёмкость отключается.
Схема коммутации зависит от конструкции двигателя.
Если пусковое реле или центробежный выключатель неисправны, двигатель может не запускаться либо продолжать работать в ненормальном режиме с подключённой пусковой цепью.
Какие конденсаторы подходят для двигателя
Для постоянно работающих однофазных двигателей широко применяются специальные неполярные конденсаторы переменного тока.
Распространённые серии:
CBB60
CBB61
CBB65
Это обозначения типов исполнения, а не универсальная гарантия совместимости.
Например, два конденсатора CBB60 могут иметь разную ёмкость, номинальное напряжение и способы крепления.
Для замены необходимо учитывать все параметры исходного компонента.

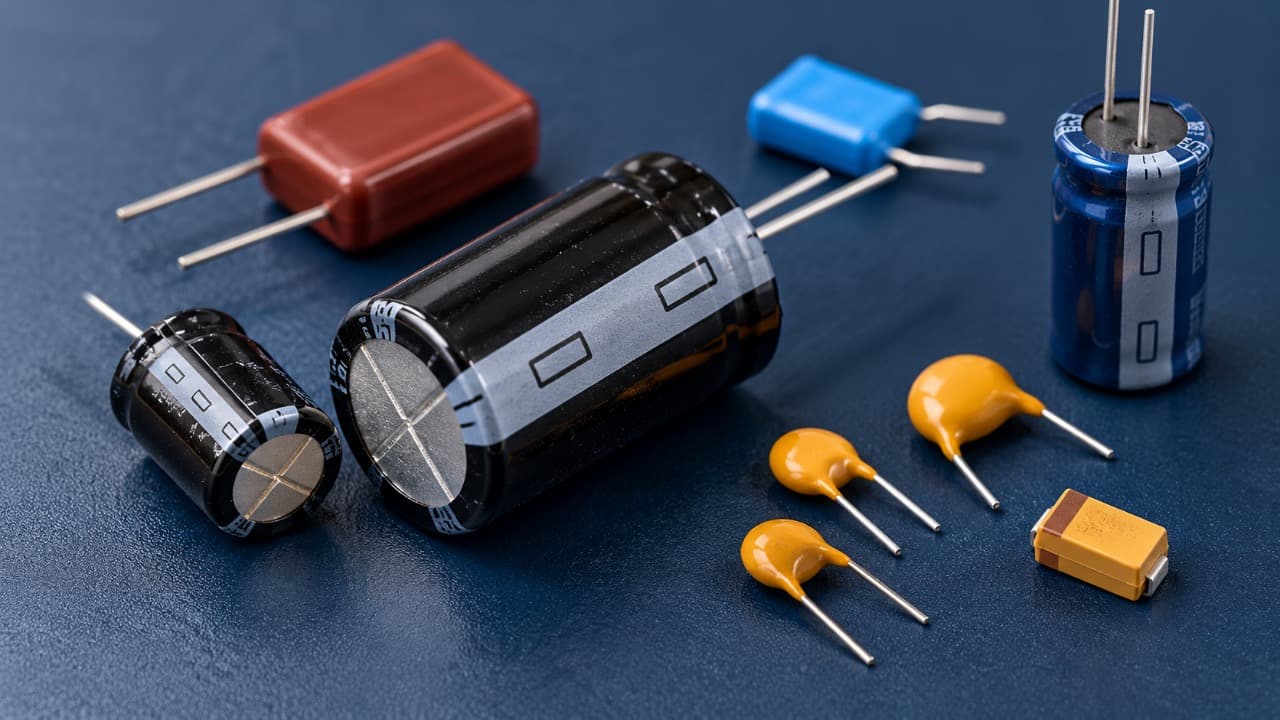

Можно ли поставить обычный электролитический конденсатор
Обычные полярные электролитические конденсаторы, предназначенные для постоянного напряжения, не подходят для прямого включения в цепь переменного тока двигателя.
Например, конденсатор:
100 мкФ, 450 В DC
не является эквивалентом рабочего конденсатора:
100 мкФ, 450 В AC
Обозначения DC и AC принципиально различаются.
Рабочий конденсатор должен быть предназначен для длительной эксплуатации в соответствующей цепи переменного напряжения.
Для пусковых цепей могут применяться специальные неполярные электролитические конденсаторы с ограниченным временем включения.
Какое напряжение должно быть у конденсатора
Для двигателей, работающих от сети 220–230 В, распространены рабочие конденсаторы с маркировкой:
400 V AC
или:
450 V AC
Это не ошибка.
Напряжение на конденсаторе в определённых режимах может быть выше напряжения сети.
Поэтому выбирать конденсатор только по принципу «сеть 230 В – значит достаточно конденсатора на 250 В» нельзя.
Номинальное напряжение должно соответствовать заводским требованиям и фактическим условиям эксплуатации.
Как подобрать ёмкость
Оптимальная ёмкость зависит от:
- конструкции двигателя;
- параметров основной и вспомогательной обмоток;
- номинальной мощности;
- напряжения и частоты сети;
- требуемого пускового момента;
- режима нагрузки.
Для двигателя, который изначально рассчитан на работу с конденсатором, правильнее всего использовать значение, указанное производителем.
Например, если на табличке написано:
Capacitor: 16 µF / 450 VAC
обычно устанавливают рабочий конденсатор с соответствующей ёмкостью и не меньшим допустимым напряжением, соблюдая требования к типу и допуску.
Произвольно увеличивать ёмкость ради повышения мощности двигателя не следует.
Избыточная ёмкость может вызвать повышенный ток вспомогательной обмотки и её перегрев.
Подключение трёхфазного двигателя через конденсатор
Отдельная задача – работа трёхфазного асинхронного двигателя от однофазной сети.
Для этого иногда используют фазосдвигающий конденсатор.
Одна из известных схем называется схемой Штейнмеца.
Однако возможность такого подключения зависит от номинальных напряжений обмоток двигателя.
Например, двигатель с маркировкой:
230/400 V Δ/Y
обычно рассчитан на работу:
- при 230 В между фазами – с соединением обмоток треугольником;
- при 400 В между фазами – с соединением звездой.
Для некоторых таких двигателей допускается питание от однофазной сети 230 В через соответствующую конденсаторную схему.
При этом доступная механическая мощность и пусковой момент обычно заметно уменьшаются.
Нельзя переносить такую схему на двигатель с другим номинальным напряжением без проверки его характеристик.
Почему трёхфазный двигатель теряет мощность
При питании от настоящей трёхфазной сети обмотки получают три напряжения, сдвинутые по фазе на 120°.
При однофазном питании через конденсатор идеальная трёхфазная система не создаётся.
Токи обмоток становятся несимметричными.
Из-за этого:
- уменьшается доступный крутящий момент;
- ухудшаются пусковые характеристики;
- возможен повышенный нагрев;
- ограничивается допустимая механическая нагрузка.
Поэтому схема через конденсатор не является полноценной заменой трёхфазного питания.
Если двигатель должен работать с номинальной нагрузкой, обычно лучше использовать подходящий частотный преобразователь.
Можно ли подключить двигатель 380 В к сети 220 В
Однозначного ответа только по цифрам 380 и 220 В нет.
Нужно посмотреть заводскую табличку двигателя.
Например:
220/380 В Δ/Y
и:
380/660 В Δ/Y
– это разные варианты обмоток.
Первый тип рассчитан на меньшее фазное напряжение, чем второй.
Поэтому двигатель, рассчитанный исключительно на более высокое напряжение обмоток, нельзя считать совместимым с однофазной сетью 230 В только благодаря добавлению конденсатора.
Прежде чем выбирать схему, нужно определить номинальное напряжение каждой обмотки.
Как изменить направление вращения
У многих однофазных конденсаторных двигателей направление вращения можно изменить, поменяв электрическую ориентацию вспомогательной обмотки относительно основной.
Но возможность зависит от того, какие выводы доступны в клеммной коробке.
Простая перестановка L и N обычно не меняет направление вращения однофазного двигателя.
Если производитель предусмотрел реверс, в документации обычно приводится отдельная схема.
Произвольно переставлять перемычки и конденсаторные провода нельзя.
Что делать, если у двигателя только два провода
Если из корпуса двигателя выходят только два питающих провода, это ещё не означает, что необходимо подключать внешний конденсатор.
Возможные варианты:
- конденсатор уже установлен внутри корпуса;
- вспомогательная обмотка соединена внутри;
- двигатель имеет другую конструкцию;
- внешняя схема управления находится в отдельном модуле.
Поэтому сначала определяют модель двигателя и находят его электрическую схему.
Подключать конденсатор между двумя проводами питания без подтверждённой схемы нельзя.
Почему у конденсатора четыре контакта
У некоторых рабочих конденсаторов на корпусе имеются четыре плоских контакта.
Это не обязательно означает наличие четырёх независимых электрических выводов.
Часто контакты объединены попарно и подключены к двум обкладкам одного конденсатора.
Дополнительные контакты предназначены для удобного подключения нескольких проводов.
Но такая конфигурация зависит от конкретного исполнения, поэтому расположение объединённых контактов необходимо проверять по документации производителя.
Двигатель гудит, но не запускается
Один из возможных признаков неисправности пусковой цепи – гудение при отсутствии вращения.
Причины могут быть следующими:
| Симптом | Что проверить |
|---|---|
| Гудит, вал не вращается | Конденсатор, пусковую обмотку, механическую нагрузку |
| Запускается только без нагрузки | Недостаточный пусковой момент, ёмкость, напряжение питания |
| Работает и сильно нагревается | Ток обмоток, правильность схемы, нагрузку |
| Запускается с задержкой | Пусковую цепь и состояние конденсатора |
| Периодически отключается | Тепловую защиту, перегрузку, питание |
Проверка должна начинаться с отключения питания и механического осмотра.
Если вал заклинил или нагрузка слишком велика, установка нового конденсатора проблему не решит.
Как проверить конденсатор двигателя
После полного отключения питания и безопасного разряда конденсатор можно проверить измерительным прибором, имеющим режим измерения ёмкости.
Полученное значение сравнивают с номиналом и допустимым отклонением, указанными на корпусе.
Например:
20 µF ±5 %
означает, что фактическая ёмкость должна находиться в пределах допуска при предусмотренных условиях измерения.
Но нормальное показание ёмкости не гарантирует полной исправности компонента.
Некоторые дефекты проявляются при рабочем переменном напряжении и нагрузке.
Если конденсатор имеет вздутие, трещины, следы перегрева или вытекания содержимого, его дальнейшее использование недопустимо.
Ошибки при подключении
Наиболее распространённые ошибки:
- установка конденсатора неправильной ёмкости;
- использование обычного DC-электролита вместо рабочего AC-конденсатора;
- постоянное подключение пускового конденсатора;
- неправильное определение выводов обмоток;
- перенос схемы от другого двигателя;
- подключение трёхфазного двигателя без проверки номинальных напряжений;
- отсутствие предусмотренной защиты двигателя;
- неправильное подключение защитного заземления.
Одна из опасных ошибок – попытка компенсировать неправильную схему увеличением ёмкости конденсатора.
Такой подход может привести к перегреву обмоток.
Что проверить перед включением
Перед первым запуском необходимо убедиться:
- Тип двигателя определён правильно.
- Используется схема подключения именно этой модели.
- Выводы обмоток идентифицированы.
- Тип и ёмкость конденсатора соответствуют требованиям.
- Конденсатор рассчитан на необходимое переменное напряжение.
- Пусковая цепь имеет предусмотренный механизм отключения.
- Защитное заземление и защита двигателя выполнены правильно.
- Все соединения закрыты, а вращающиеся части защищены от случайного контакта.
После включения квалифицированный специалист может проверить ток, напряжение, нагрев и работу двигателя под нагрузкой.
Когда схема через конденсатор не подходит
Конденсаторное подключение не следует рассматривать как универсальное решение для любого электродвигателя.
Оно может не подойти, если:
- двигатель рассчитан на другой тип питания;
- требуется большой пусковой момент;
- оборудование работает с переменной тяжёлой нагрузкой;
- необходимо точное управление скоростью;
- отсутствуют данные об обмотках;
- производитель не предусматривает подобную схему.
Для трёхфазных двигателей во многих случаях рациональнее использовать частотный преобразователь с соответствующими характеристиками.
Главное условие правильного подключения – совместимость схемы с конструкцией двигателя, а не просто наличие конденсатора подходящей ёмкости.
Обновлено:
Комментарии (0)
