Сгорел блок питания

Не включайте сгоревший блок повторно

Если появились:

• дым;
• резкий запах горелой электроники;
• хлопок;
• расплавленный корпус;
• потемнение пластика;
• следы сильного перегрева;

отключите блок от сети и больше его не используйте.

Повторное включение не поможет определить причину, зато может привести к дальнейшему повреждению блока или подключённого устройства.

Сначала определите, что именно сгорело

Иногда проблема выглядит как отказ блока питания, хотя неисправен другой элемент.

Проверьте:

• работает ли розетка;
• цел ли сетевой кабель, если он съёмный;
• нет ли оплавления разъёма;
• не повреждён ли выходной провод;
• нет ли запаха гари уже внутри самого устройства.

Если старый блок внешне цел и не имеет запаха, его можно проверить мультиметром по выходному напряжению.

Если корпус явно повреждён или был дым – такой источник лучше не подключать снова.

Почему блок питания мог сгореть

Причина не всегда находится внутри самого блока.

Наиболее типичные варианты:

У качественного блока защита часто отключает выход до серьёзного повреждения, но полностью рассчитывать на это нельзя.

Перед новым блоком проверьте нагрузку

Если просто заменить сгоревший источник на такой же, а причина находится в устройстве, новый блок может сразу уйти в защиту или снова выйти из строя.

Особенно подозрительно, если старый блок:

• сгорел сразу после подключения устройства;
• сильно нагревался перед отказом;
• периодически выключался;
• пищал;
• запускался и отключался циклически.

В такой ситуации желательно сначала убедиться, что на входе питания устройства нет явного короткого замыкания.

Проверка устройства на короткое замыкание

Проверку выполняют только на полностью обесточенном устройстве.

Если используется обычный DC-разъём, мультиметром можно предварительно измерить сопротивление между входными контактами питания.

Очень низкое сопротивление может указывать на короткое замыкание, но результат нужно интерпретировать с осторожностью.

В схеме могут находиться:

• конденсаторы;
• DC-DC преобразователи;
• защитные диоды;
• двигатели;
• лампы;
• другие низкоомные нагрузки.

Поэтому короткий сигнал прозвонки сразу после касания щупами ещё не всегда означает неисправность.

Если сопротивление начинается с низкого значения и постепенно увеличивается, мультиметр может просто заряжать входные конденсаторы.

А вот стабильное значение, близкое к нулю, уже требует дополнительной проверки.

Проверьте кабель и разъём

Причиной перегрузки блока иногда становится повреждённый выходной кабель.

Особенно часто провод ломается или замыкается:

• возле корпуса блока;
• возле DC-штекера;
• в месте постоянного перегиба;
• возле переходника.

Осмотрите изоляцию.

Если провод повреждён, пережат или оплавлен, подключать новый блок через него нельзя.

У источника со съёмным кабелем попробуйте другой исправный кабель подходящего типа.

Новый блок должен иметь правильное напряжение

Напряжение замены должно соответствовать требованиям устройства.

Например, вместо:

12 V DC

нужен блок:

12 V DC

Использовать 19 В только потому, что подходит штекер, нельзя.

Повышенное напряжение может повредить устройство уже при первом подключении.

По току можно брать запас

Если старый блок имел параметры:

12 В 2 А

то заменить его можно, например, на:

12 В 3 А

или:

12 В 5 А

при совпадении остальных параметров.

Устройство возьмёт необходимый ему ток.

А вот источник:

12 В 1 А

для нагрузки, которой требуется 2 А, уже недостаточен.

Он может перегреваться, просаживать напряжение или отключаться по защите.

Не забудьте про полярность

Для цилиндрического DC-разъёма нужно проверить:

• что является плюсом;
• что является минусом.

Часто используется плюс в центре, но существуют и обратные варианты.

Полярность нового блока должна совпадать с требованиями устройства.

Если обозначение не читается, полярность исправного источника можно определить мультиметром.

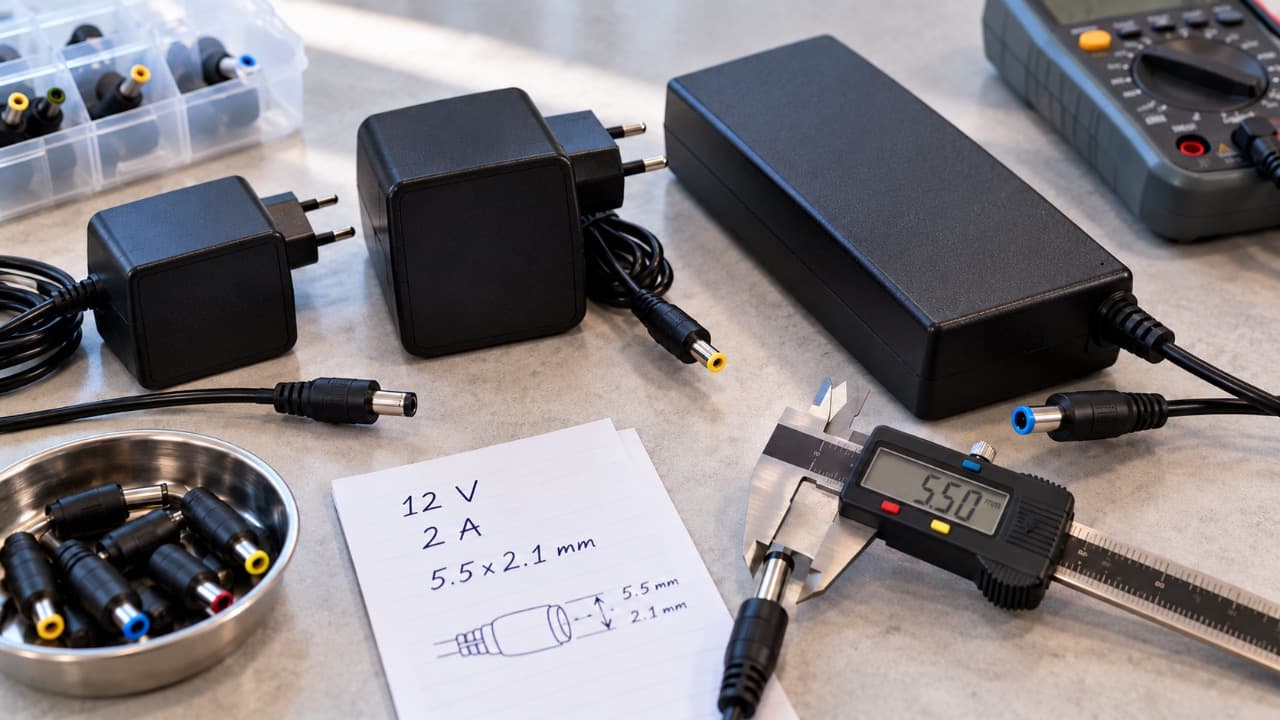

Размер штекера тоже должен совпадать

Даже одинаковые на вид цилиндрические разъёмы могут иметь разные размеры.

Например:

5,5 × 2,1 мм

и:

5,5 × 2,5 мм

имеют одинаковый наружный диаметр, но различаются внутренним контактом.

Слишком свободный разъём может давать плохой контакт, искрение и локальный нагрев.

Почему новый блок сразу уходит в защиту

Это важный диагностический признак.

Если новый исправный источник:

• включается без нагрузки;
• нормально показывает выходное напряжение;
• но сразу отключается после подключения устройства;

вероятны:

• короткое замыкание в нагрузке;
• чрезмерный ток;
• неисправность входной части устройства;
• неправильная полярность;
• блок недостаточной мощности.

В таком случае не стоит последовательно подключать несколько новых блоков в надежде, что один заработает.

Нужно искать причину в нагрузке.

Если блок сгорел после подключения нового устройства

Проверьте требования устройства.

Например, если нагрузка рассчитана на:

12 В 4 А

а использовался источник:

12 В 1 А

блок длительно работал с перегрузкой.

Особенно это актуально для:

• светодиодных лент;
• мини-компьютеров;
• усилителей;
• камер;
• роутеров;
• двигателей;
• насосов;
• электронных замков.

Для нагрузки с пусковым током желательно учитывать не только среднее потребление, но и кратковременный максимум.

Если сгорел блок после скачка напряжения

Если отказ совпал со скачком сети, грозой или аварией электроснабжения, проблема могла возникнуть на сетевом входе.

Проверьте, работают ли другие устройства в этой розетке.

Если одновременно вышло из строя несколько приборов, причина может находиться уже не в конкретном блоке питания.

Не устанавливайте самодельные перемычки вместо предохранителей и не обходите защитные элементы внутри источника.

Можно ли отремонтировать блок питания

Технически многие импульсные источники ремонтируются.

Но для типового внешнего адаптера ремонт часто экономически нецелесообразен.

Кроме того, диагностика первичной части требует опыта работы с сетевым напряжением.

Для обычного пользователя рациональнее подобрать качественную замену с правильными параметрами.

Ремонт имеет смысл для:

• дорогих специализированных источников;
• промышленного оборудования;
• мощных блоков;
• редких моделей;
• встроенных источников, которые сложно заменить.

Если блок только пахнет, но ещё работает

Продолжать эксплуатацию такого источника не стоит.

Запах перегретого лака, пластика или электроники может появляться до полного отказа.

Отключите нагрузку и проверьте:

• температуру корпуса;
• соответствие тока нагрузки;
• состояние кабеля;
• разъёмы;
• вентиляцию.

Если запах повторяется, блок лучше заменить.

Что проверить перед первым включением нового блока

Перед подключением убедитесь:

1. Напряжение совпадает.
2. Выход AC/DC соответствует устройству.
3. Максимальный ток нового блока не меньше требуемого.
4. Полярность совпадает.
5. Штекер подходит по размеру.
6. Кабель и разъём устройства не повреждены.
7. Нет явных признаков короткого замыкания нагрузки.

Первое включение лучше проводить под наблюдением.

Если новый блок начинает быстро нагреваться, пищать, циклически выключаться или появляется запах – сразу отключите питание и продолжайте диагностику нагрузки.
