Почему блок питания греется: просадки, запас по току и ошибки в подключении

Классика: на столе лежит блок питания 12 В 5 А, от него питается контроллер через понижайку, реле, кусок светодиодной ленты и небольшой мотор. По расчету вроде все нормально. Включаем мотор - экран моргнул, ESP32 перезагрузилась, реле щелкнуло обратно.

Первое желание - искать ошибку в коде. Но код тут часто вообще ни при чем. В момент запуска мотор взял больше тока, напряжение просело, понижайка не удержала 5 В, контроллер ушел в перезагрузку.

Поэтому блок питания проверяют не по принципу "светодиод горит - значит все хорошо", а под реальной нагрузкой. Особенно если в схеме есть моторы, реле, замки, клапаны, ленты или Wi-Fi-контроллеры.

Блок питания не обязан быть холодным. Внутри работают ключи, диоды, трансформатор, конденсаторы, стабилизация. Часть энергии уходит в тепло, это нормально.

Но если корпус горячий, блок пищит, пахнет пластиком, отключается, уходит в защиту или напряжение заметно падает при включении нагрузки - это уже не "он просто такой". Это сигнал, что блок работает в тяжелом режиме.

Чаще всего причина одна из трех:

• нагрузка слишком большая;
• пусковой ток выше, чем ожидали;
• блоку некуда отдавать тепло.

Иногда добавляется четвертая причина - плохой контакт. Греется не сам блок, а клемма, провод, разъем или скрутка рядом с ним.

Если на блоке написано 12 В 5 А, это не приглашение постоянно грузить его на 5 А в закрытой коробке. Это верхняя заявленная граница, причем обычно при нормальном охлаждении.

На столе блок может держаться нормально. Поставили его в корпус, рядом добавили реле, контроллер, провода, закрыли крышку - температура пошла вверх. Через месяц такой работы начинают высыхать конденсаторы, появляется писк, просадки, случайные перезагрузки.

Для нормальной жизни блоку нужен запас. Если вся схема в рабочем режиме берет 3 А, блок на 5 А выглядит адекватно. Если нагрузка берет 4.8 А, это уже режим "на авось".

Особенно осторожно с безымянными блоками, где цифра на наклейке иногда оптимистичнее реальности.

Расчет по рабочему току часто обманывает. Мотор после раскрутки берет один ток, а в момент старта - совсем другой. Насос, замок, клапан, реле, светодиодная лента с конденсаторами на входе - все это может дернуть питание сильнее, чем кажется по паспорту.

На мультиметре можно увидеть нормальные 12 В, а в момент старта просадку просто не поймать, потому что она короткая. Зато контроллер ее поймает прекрасно: перезагрузкой.

Если устройство падает именно в момент включения нагрузки, смотрим питание. Не прошивку, не библиотеку, не "глючный ESP32", а питание.

Контроллер, датчики и связь не любят грязное питание. Им не нужно много тока, но нужно стабильное напряжение без провалов и мусора.

Плохая схема: от одной слабой линии питается все сразу - ESP32, реле, мотор, подсветка и датчики. Пока мотор выключен, все красиво. Мотор стартанул - питание просело, аналоговый датчик показал ерунду, Wi-Fi отвалился, контроллер ушел в reboot.

Нормальная логика такая: силовая нагрузка отдельно, логика отдельно. Если основная линия 12 В, для контроллера делают отдельные стабильные 5 В или 3.3 В через DC-DC. Для этого используют преобразователи питания, например понижающие модули вроде LM2596.

Это не значит, что нужен отдельный блок питания на каждую мелочь. Но силовой ток мотора или ленты не должен гулять через питание контроллера и датчиков.

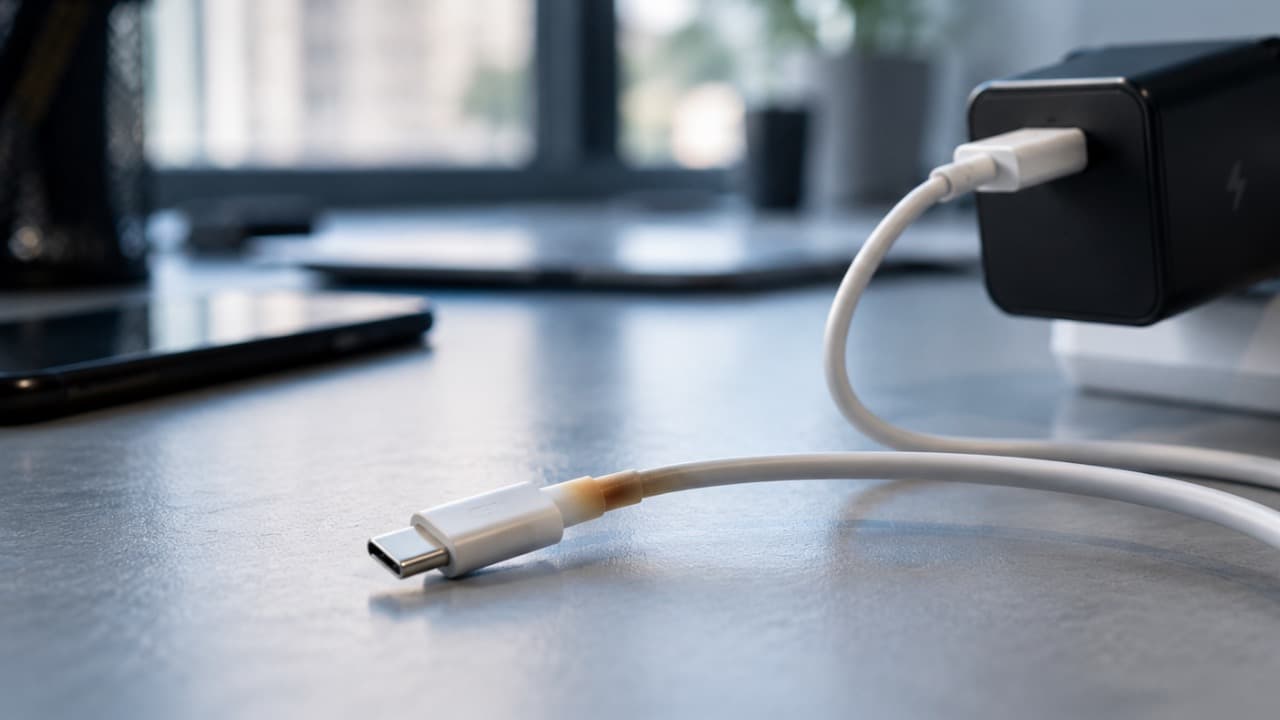

Можно купить нормальный блок питания и испортить все тонким проводом. На маленьком токе он работает, на большом начинает греться и терять напряжение.

Еще веселее с клеммами. Винт недожат, провод плохо зажат, контакт окислился, разъем слабый - и вот у нас локальный нагрев. Блок вроде нормальный, нагрузка вроде нормальная, а где-то на клемме появляется мини-обогреватель.

Проверяется просто: после нескольких минут работы под нагрузкой аккуратно трогаем провода, клеммы, разъемы. Не голыми руками за 220 В, конечно, а с головой и безопасно. Если низковольтная клемма заметно горячая - контакт надо переделывать.

Особенно внимательно смотрим на светодиодные ленты, моторы, насосы, замки, клапаны и длинные линии питания.

Мультиметр нужно ставить не только на выход блока питания. Там может быть красивое напряжение. А вот на конце длинного провода, возле нагрузки, уже будет меньше.

Например:

Если нагрузка далеко, ток большой, провод тонкий или контакт плохой, часть напряжения теряется по дороге. Для лампы это может быть просто потеря яркости. Для контроллера - перезагрузка. Для реле - дребезг. Для мотора - плохой старт.

Поэтому напряжение проверяют там, где оно реально нужно: на входе DC-DC, на плате контроллера, на нагрузке.

На открытом столе блок питания обдувается воздухом. В корпусе он живет совсем иначе: вокруг провода, пластик, реле, контроллер, крышка, иногда еще солнце или теплая техническая комната.

Если корпус без вентиляции, тепло остается внутри. Блок нагревает воздух, воздух греет блок, рядом греется DC-DC, потом начинают плыть показания датчиков. Все вместе выглядит как "устройство нестабильное".

Перед финальной сборкой полезно дать устройству поработать в закрытом корпусе хотя бы 30-60 минут в реальном режиме. Не просто включить на столе и сказать "ну вроде не дымит".

Если через час внутри жарко, лучше узнать это до установки на объект.

DC-DC модуль тоже не волшебный. На нем может быть написано 3 А, 5 А или больше, но это не всегда означает спокойную работу без охлаждения.

Если из 12 В сделать 5 В и питать ESP32, дисплей, реле и датчики, понижайка может стать горячей. Особенно если модуль маленький, стоит в корпусе и работает постоянно.

Линейный стабилизатор в такой ситуации греется еще сильнее, потому что лишнее напряжение превращает в тепло. Поэтому для заметной нагрузки обычно используют импульсный DC-DC, а не пытаются снять много тока с маленького стабилизатора на плате.

Про питание проектов от батареи, адаптера или аккумулятора отдельно есть статья DC-DC преобразователь: как питать проект от батареи, адаптера или аккумулятора.

Осциллограф - хорошо, но базовую диагностику можно сделать мультиметром и руками.

Порядок простой:

1. Измерить напряжение без нагрузки.
2. Включить обычную рабочую нагрузку.
3. Измерить напряжение на выходе блока.
4. Измерить напряжение возле нагрузки.
5. Включить самую тяжелую нагрузку.
6. Проверить, не перезагрузился ли контроллер.
7. Через несколько минут проверить нагрев блока, DC-DC, клемм и проводов.

Если есть подозрение на короткие просадки, мультиметр может их не показать. Но косвенные признаки будут: перезагрузка, мигание экрана, щелчки реле, отвал Wi-Fi, мусорные показания датчика.

Тут уже можно доставать осциллограф или хотя бы временно поставить блок питания с большим запасом и посмотреть, исчезла ли проблема.

Брать блок питания ровно впритык - плохая идея. Но ставить огромный блок "чтобы наверняка" тоже не всегда нужно.

Для спокойной электроники запас 30-50 процентов обычно выглядит разумно. Для моторов, насосов, лент, замков, клапанов и всего, что дергает питание при старте, запас лучше делать больше.

Считать надо не только одну нагрузку, а худший нормальный режим: что может включиться одновременно.

Например, если есть контроллер, 4 реле, лента и вентилятор, считать нужно не "контроллер берет мало", а весь набор в момент, когда включено самое прожорливое сочетание.

Питание умеет маскироваться. С виду проблема программная, а по факту железная.

Частые симптомы:

• ESP32 перезагружается при включении нагрузки;
• Wi-Fi подключается через раз;
• реле быстро щелкает;
• экран моргает;
• датчик тока или давления показывает мусор;
• мотор стартует не с первого раза;
• блок питания пищит;
• клемма или провод заметно теплые;
• устройство работает на столе, но глючит в корпусе.

Если ошибка появляется только при нагрузке, сначала проверяем питание. Потом уже код.

Перед финальной сборкой полезно пройти короткий чек.

• Блок питания не работает на пределе.
• Самая тяжелая нагрузка включается без перезагрузки контроллера.
• Напряжение проверено возле нагрузки, а не только на блоке.
• Провода и клеммы не греются.
• DC-DC не перегревается в корпусе.
• У контроллера стабильные 5 В или 3.3 В.
• Силовая нагрузка не питается через слабые дорожки и случайные разъемы.
• В корпусе есть куда уходить теплу.
• Пусковой ток учтен хотя бы с запасом.
• После 30-60 минут работы ничего не пахнет и не уходит в защиту.

Хорошее питание - это когда про него не вспоминают. Устройство включается, держит нагрузку, не перезагружается и не превращает каждый запуск мотора в расследование.
