Как проверить короткое замыкание мультиметром

Сначала полностью отключите питание

Перед поиском короткого замыкания цепь должна быть обесточена.

Отключите:

• блок питания;
• аккумулятор;
• USB;
• сетевое питание;
• резервные источники, если они есть.

Если в устройстве установлены крупные конденсаторы, им нужно дать разрядиться.

Проверьте сам мультиметр

Чёрный щуп подключите в COM, красный – в V/Ω.

Выберите режим прозвонки и замкните щупы между собой.

Мультиметр должен:

• подать звуковой сигнал;
• показать сопротивление около нуля.

После размыкания щупов звук должен исчезнуть, а на дисплее появиться OL, 1 или другое обозначение разрыва.

Так вы исключаете неисправность щупов до начала диагностики.

Где искать короткое замыкание

Короткое замыкание – это нежелательное соединение между точками, которые в нормальной схеме не должны иметь очень малого сопротивления.

Проверять можно, например:

• плюс и минус питания;
• две соседние жилы кабеля;
• питание и корпус;
• контакты разъёма;
• дорожки после ремонта;
• участок платы после пайки.

Но результат нужно оценивать с учётом самой схемы.

Почему звуковой сигнал не всегда означает КЗ

Режим прозвонки срабатывает, когда сопротивление ниже определённого порога.

Этот порог у разных мультиметров отличается.

Поэтому прибор может пищать через:

• обмотку двигателя;
• катушку реле;
• нагреватель;
• мощный резистор;
• трансформатор;
• полупроводниковые переходы;
• низкоомную цепь питания.

То есть зуммер показывает низкое сопротивление, а не автоматически короткое замыкание.

Если результат вызывает сомнение, переключитесь в режим Ω и посмотрите фактическое сопротивление.

Проверка между плюсом и минусом питания

Для низковольтной платы можно измерить сопротивление между её линиями питания при полностью отключённом источнике.

Если мультиметр сразу показывает почти 0 Ом и значение не меняется, в цепи действительно может присутствовать КЗ.

Но есть важное исключение.

Конденсаторы питания сначала могут выглядеть как низкое сопротивление. При измерении они заряжаются от самого мультиметра, поэтому показание постепенно увеличивается.

Если сопротивление:

сначала низкое → затем растёт

это может быть нормальным поведением конденсаторов.

Если:

остаётся практически около нуля

нужно продолжать поиск.

Как локализовать участок

Если схема состоит из нескольких частей, отключайте их по очереди.

Например:

источник → плата → модуль → нагрузка

Отключили нагрузку – КЗ исчезло.

Значит, неисправность находится либо в нагрузке, либо в её проводке.

Если не исчезло – отключаем следующий участок.

Так постепенно область поиска уменьшается.

Проверка кабеля

Если подозрение падает на многожильный кабель, отключите его с двух сторон.

Проверяйте каждую жилу относительно соседних.

Жилы, которые не должны быть электрически соединены, должны показывать разрыв.

Если мультиметр показывает почти нулевое сопротивление между независимыми жилами, возможны:

• повреждение изоляции;
• замыкание в разъёме;
• ошибка распайки;
• пережатый кабель.

Отдельно проверьте каждую жилу от начала до конца, чтобы исключить одновременно и обрыв.

После пайки устройство показывает КЗ

После ремонта сначала осмотрите место пайки под увеличением.

Частые причины:

• перемычка из припоя между соседними выводами;
• капля припоя под компонентом;
• обрезок провода;
• повреждённая дорожка;
• неправильно установленный компонент;
• перепутанная полярность.

На мелких платах визуальный осмотр нередко быстрее измерений.

Если подозрительное место найдено, после исправления снова измерьте сопротивление между линиями питания до включения устройства.

Почему сопротивление может быть низким у исправной платы

Современная электроника способна иметь довольно низкое сопротивление по питанию даже без неисправности.

Это особенно характерно для цепей:

• процессоров;
• DC-DC преобразователей;
• мощных драйверов;
• низковольтных цифровых схем.

Поэтому нельзя установить универсальное правило вроде:

«меньше 10 Ом – значит КЗ».

Оценивать нужно конкретную схему и сравнивать с исправным аналогом, документацией или известными нормальными значениями.

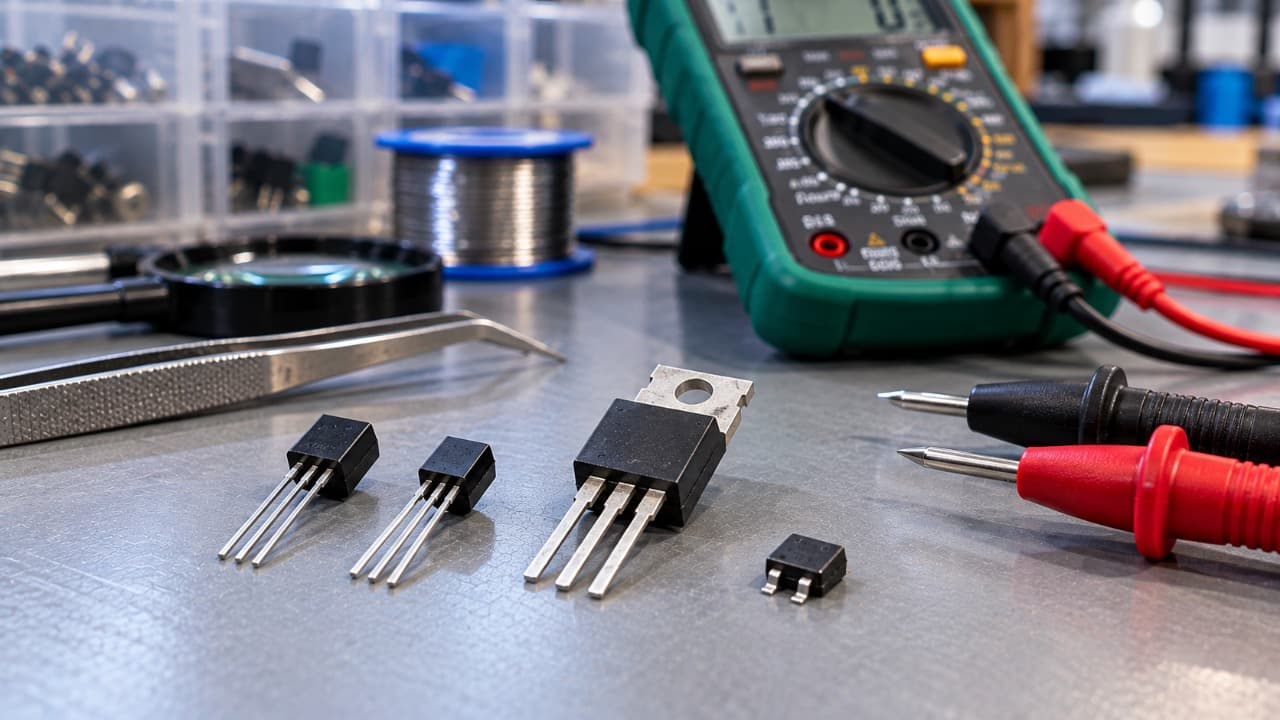

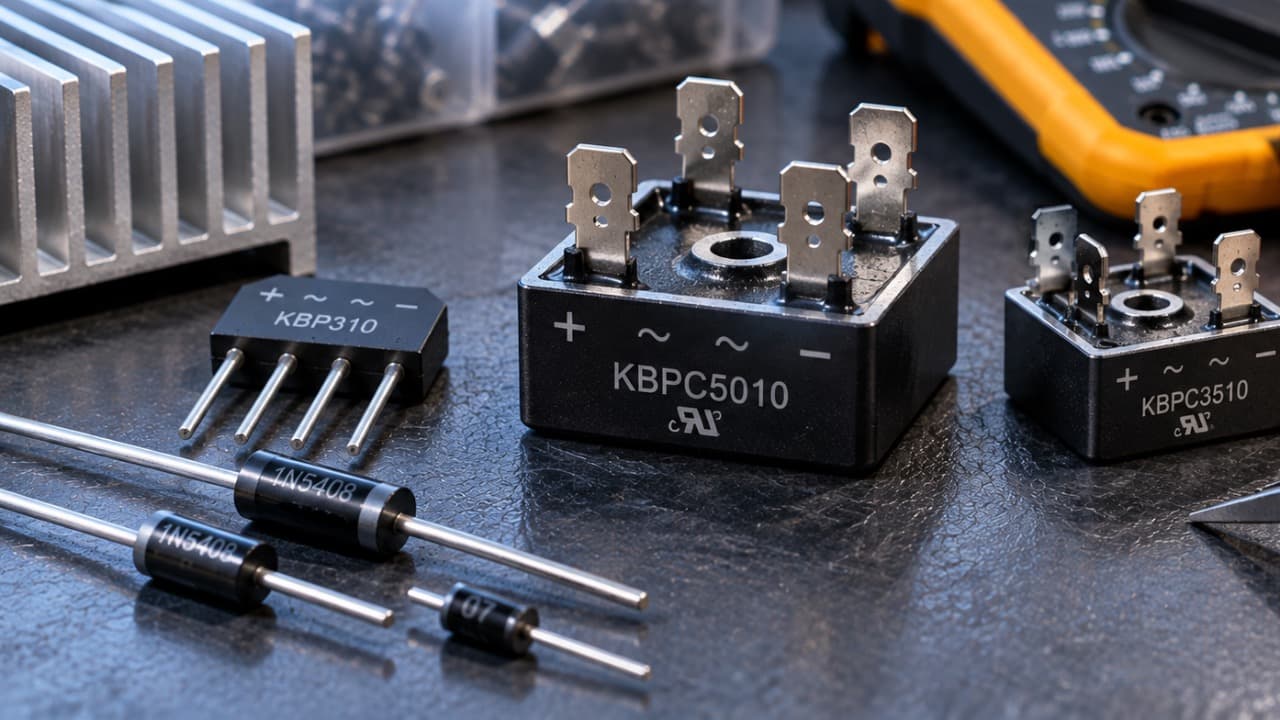

Проверка диодов и транзисторов

Короткое замыкание может возникать из-за пробитого полупроводникового элемента.

Но измерение сопротивления прямо на плате часто неоднозначно из-за параллельных цепей.

Подозрительный диод или транзистор лучше проверять специализированным режимом мультиметра и при необходимости отсоединить хотя бы один его вывод.

Нулевое сопротивление между двумя выводами компонента в плате ещё не доказывает, что неисправен именно он.

Не ищите КЗ в розетке режимом прозвонки

Для сетевой проводки принцип тот же – прозвонка возможна только после полного снятия напряжения.

Но проверять неизвестную домашнюю проводку простым замыканием щупов между L, N и PE без понимания подключённых нагрузок не стоит.

Через подключённые приборы мультиметр может увидеть проводимость и создать ложное впечатление короткого замыкания.

Для бытовой сети безопаснее сначала отключить нагрузки и при необходимости использовать подходящие методы диагностики электропроводки.

Признак явного короткого замыкания

На полностью изолированном участке цепи КЗ можно считать очень вероятным, если одновременно выполняются условия:

• питание полностью снято;
• параллельных нагрузок нет;
• конденсаторы разряжены;
• между точками, которые не должны быть соединены, стабильно измеряется сопротивление около нуля;
• результат повторяется при перестановке щупов.

После этого уже имеет смысл делить цепь на участки и искать конкретное место замыкания.
