Как измерить падение напряжения на диоде мультиметром
Падение напряжения на диоде можно измерить мультиметром двумя способами. Для проверки отдельного компонента используют режим проверки диодов, а для определения фактического падения во время работы схемы – режим измерения постоянного напряжения DC V.
Эти измерения не полностью одинаковы: в режиме проверки диодов мультиметр использует собственный небольшой тестовый ток, а в работающей цепи результат зависит от реального тока через компонент, его температуры и режима работы.
Как быстро измерить падение напряжения на диоде

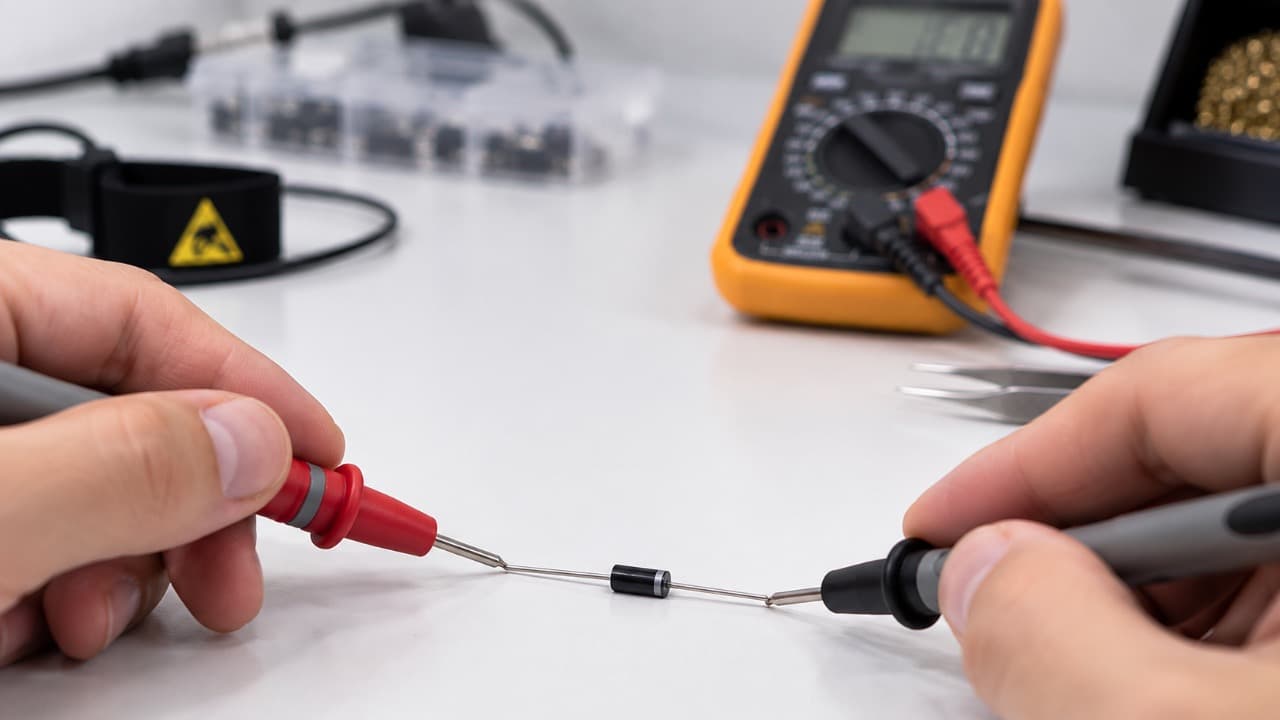

Если диод находится в обесточенной схеме или проверяется отдельно:
- Переключите мультиметр в режим проверки диодов.
- Подключите красный щуп к аноду.
- Черный щуп подключите к катоду.
- Посмотрите значение на дисплее.
Например, показание 0,62 означает прямое падение напряжения примерно 0,62 В, или 620 мВ.
После этого поменяйте щупы местами. Исправный обычный диод в обратном направлении обычно показывает OL, 1, ∞ или другое обозначение отсутствия проводимости.
| Показание | Что это может означать |
|---|---|
| 0,55–0,8 В | Обычное значение для многих кремниевых диодов |
| 0,15–0,45 В | Характерно для многих диодов Шоттки |
| 1,5–2,2 В | Возможное значение для красного светодиода |
| 2,5–3,5 В | Возможное значение для синего или белого светодиода |
| OL в обратном направлении | Обычно нормальное поведение исправного диода |
| Почти 0 В в обе стороны | Возможен пробой или влияние других компонентов схемы |
Точные значения зависят от типа диода, тестового тока мультиметра и температуры. Поэтому значение 0,2–0,3 В, например, не обязательно говорит о неисправности – для диода Шоттки оно может быть нормальным.
Подробная диагностика исправности компонента разобрана отдельно в материале как проверить диод мультиметром.
Как измерить падение напряжения на работающем диоде
Если требуется узнать фактическое падение напряжения во время работы устройства, режим проверки диодов использовать нельзя.
Переключите мультиметр в режим измерения постоянного напряжения DC V и подключите щупы параллельно диоду:
- красный щуп – со стороны более высокого потенциала;
- черный – со стороны более низкого потенциала.
Мультиметр покажет разность напряжений непосредственно между выводами диода.
Например, если перед диодом относительно общего провода измеряется 5,00 В, а после него 4,32 В, падение составляет примерно 0,68 В.
Можно измерить напряжение сразу между двумя выводами диода – тогда вычислять разницу отдельно не требуется.
Почему результаты двух способов отличаются
Прямое падение напряжения диода не является постоянной величиной.
Оно зависит от:
- тока через диод;
- температуры перехода;
- типа и материала полупроводника;
- конкретной модели компонента.
Поэтому мультиметр в режиме проверки диодов может показать, например, 0,61 В, а тот же компонент в работающей схеме – 0,72 В. Это само по себе не означает неисправность.
Что означает OL
OL обычно означает, что мультиметр не обнаруживает проводимость в выбранном направлении.
Для исправного обычного диода нормальная картина выглядит так:
- в прямом направлении – числовое значение;
- после перестановки щупов – OL.
Если OL появляется в обе стороны, возможен обрыв, но для некоторых светодиодов тестового напряжения мультиметра может просто не хватать.
Если нужно определить состояние компонента, а не только его падение напряжения, используйте подробную инструкцию по проверке диода мультиметром.
Падение напряжения – это не сопротивление диода
Показание 0,62 в режиме проверки диодов обычно означает около 0,62 В, а не 0,62 Ом и не 620 Ом.
Диод является нелинейным полупроводниковым компонентом, поэтому его нельзя характеризовать одним постоянным сопротивлением.
Принцип работы перехода и зависимость его параметров от режима работы подробнее разобраны в материале о работе диода.
