Диоды в электронике: выпрямительные, Шоттки, стабилитроны и TVS-защита

Диод - это полупроводниковый компонент с двумя выводами: анодом и катодом. Его основная задача - пропускать ток в прямом направлении и блокировать ток в обратном направлении.

В простом объяснении диод похож на электрический клапан. В одну сторону ток проходит, в другую - почти нет. Благодаря этому диоды используют в блоках питания, защите от переполюсовки, ограничении напряжения, импульсных схемах, светодиодной индикации и цифровой электронике.

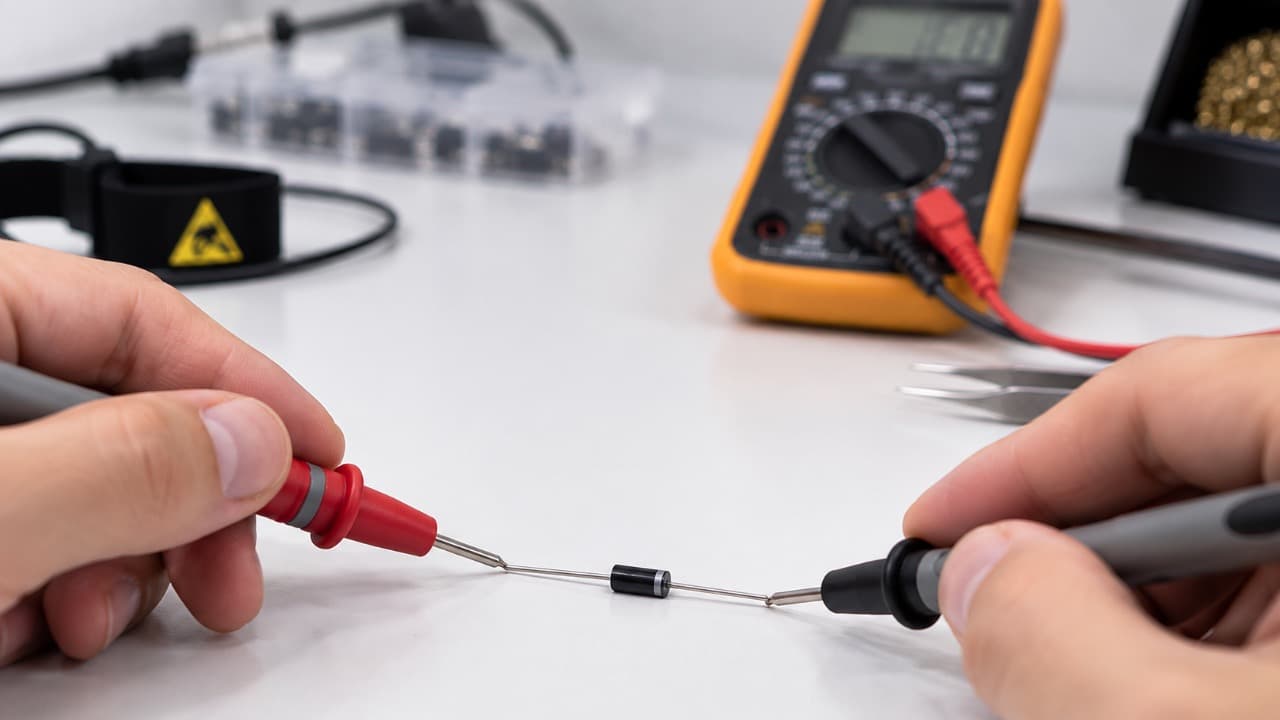

У реального диода есть несколько важных параметров: прямое падение напряжения, максимальный ток, допустимое обратное напряжение, ток утечки и скорость переключения. Поэтому один и тот же диод не всегда подходит для всех задач.

У диода два вывода. Анод - это вывод, через который ток входит при прямом включении. Катод - вывод, через который ток выходит. Если на аноде напряжение выше, чем на катоде, диод открывается. Если наоборот - закрывается.

На корпусе большинства диодов катод обозначен полоской. На электрической схеме катод соответствует вертикальной черте в символе диода.

Ошибка с направлением диода - одна из самых частых проблем при сборке схем. Если поставить диод наоборот, питание может не пройти, выпрямитель не заработает, а защита не выполнит свою функцию.

При выборе диода важно смотреть не только на название, но и на параметры. Диод для маломощного сигнала и диод для силового блока питания могут выглядеть похоже, но работать в совершенно разных условиях.

Для силовых цепей важны ток, обратное напряжение и нагрев. Для импульсных схем - скорость переключения. Для батарейных устройств - малое падение напряжения. Для защитных цепей - способность выдерживать кратковременные перенапряжения.

Выпрямительные диоды применяются для преобразования переменного напряжения в постоянное. Они стоят в блоках питания, зарядных устройствах, адаптерах, усилителях, инверторах и другой силовой электронике.

В простейшей схеме один диод пропускает только одну полуволну переменного напряжения. Более практичный вариант - диодный мост из четырех диодов. Он использует обе полуволны и позволяет получить более стабильное постоянное напряжение после сглаживающего конденсатора.

Выпрямительный диод выбирают по максимальному току и обратному напряжению. Если ток нагрузки большой, диод будет нагреваться. В таких случаях нужен запас по току, подходящий корпус и нормальный теплоотвод.

Диод Шоттки отличается малым прямым падением напряжения и высокой скоростью переключения. У обычного кремниевого диода падение часто находится примерно в районе 0.6-1 В. У диода Шоттки оно обычно ниже - примерно 0.2-0.5 В в зависимости от модели и тока.

Это особенно важно в низковольтных схемах. Например, если устройство питается от батареи, потеря 0.7 В на обычном диоде может быть слишком большой. Диод Шоттки уменьшает потери и нагрев.

Главный минус диодов Шоттки - более высокий обратный ток утечки и часто меньшее допустимое обратное напряжение по сравнению с классическими выпрямительными диодами.

Обычный выпрямительный диод хорошо подходит для сетевой частоты 50 Гц, но может плохо работать в быстрых импульсных схемах. После переключения ему нужно время, чтобы полностью закрыться. Это время называется временем обратного восстановления.

В импульсных блоках питания, DC-DC преобразователях и высокочастотных схемах применяют быстрые и ультрабыстрые диоды. Они быстрее закрываются, меньше греются и снижают потери при переключении.

Если поставить медленный диод в импульсный преобразователь, схема может греться, терять КПД или работать нестабильно.

Стабилитрон - это диод, который специально работает в области обратного пробоя. При достижении определенного напряжения он начинает проводить ток в обратном направлении и удерживает напряжение около заданного уровня.

Например, стабилитрон на 5.1 В может ограничивать напряжение на входе схемы. Если напряжение пытается подняться выше этого уровня, стабилитрон открывается и отводит лишний ток.

Стабилитроны применяются для ограничения напряжения, простой стабилизации, защиты входов и создания опорных уровней. Но для питания нагрузки лучше использовать полноценный стабилизатор напряжения.

TVS-диод предназначен для защиты от коротких импульсов перенапряжения. По смыслу он похож на защитный ограничитель: при нормальном напряжении почти не влияет на схему, а при выбросе быстро открывается и отводит импульс.

TVS-диоды ставят на входах питания, сигнальных линиях, интерфейсах связи, USB, RS-485, CAN и других внешних подключениях. Они помогают защитить электронику от электростатического разряда, наводок, коммутации индуктивной нагрузки и кратковременных скачков напряжения.

Для цифровых линий выбирают TVS-диоды с малой емкостью, чтобы они не искажали сигнал. Для питания важны рабочее напряжение, импульсная мощность и напряжение ограничения.

Светодиод - это тоже диод, но его главная функция - излучать свет при прохождении прямого тока. Он имеет анод и катод, как обычный диод, но используется для индикации, подсветки, дисплеев, сигнальных панелей и освещения.

Светодиод нельзя подключать напрямую к источнику питания без ограничения тока. Обычно последовательно с ним ставят резистор или используют драйвер тока.

Если подключить светодиод напрямую к источнику питания, ток может резко вырасти, и светодиод перегорит. Поэтому даже в простой схеме нужен ограничительный резистор.

Одна из популярных задач диода - защита схемы от неправильного подключения питания. Самый простой способ - поставить диод последовательно с плюсом питания. Если питание подключено правильно, диод открыт и пропускает ток. Если плюс и минус перепутаны, диод закрывается и защищает схему.

Минус такого способа - падение напряжения на диоде. Для 5 В схемы потеря 0.7 В может быть заметной, поэтому часто используют диод Шоттки или MOSFET-защиту.

Для простых устройств последовательного диода часто достаточно. Для мощных и низковольтных схем лучше рассматривать варианты с меньшими потерями.

Если микроконтроллер управляет реле, соленоидом, электромагнитным замком или другой индуктивной нагрузкой, при отключении возникает выброс напряжения. Этот выброс может повредить транзистор, MOSFET или выход микроконтроллера.

Для защиты параллельно катушке ставят обратный диод. В обычном состоянии он закрыт и не влияет на работу. Когда питание катушки отключается, диод открывается и дает току безопасный путь для затухания.

Диод кажется простым компонентом, но ошибки с ним встречаются часто. Обычно проблема связана с неправильным направлением, слабым запасом по току или выбором неподходящего типа диода.

Перед установкой диода нужно проверить его полярность, допустимый ток, обратное напряжение и назначение. Особенно это важно в силовых цепях и схемах защиты.

Выбор диода начинается с задачи. Для выпрямителя нужен диод с достаточным током и обратным напряжением. Для батарейного питания лучше подходит диод Шоттки с малым падением. Для ограничения напряжения используют стабилитрон. Для защиты от коротких импульсов - TVS-диод. Для реле и соленоидов - обратный защитный диод параллельно катушке.

Универсального диода для всех случаев не существует. В простой низкочастотной схеме подойдет обычный кремниевый диод, но в силовой, импульсной и защитной электронике тип диода нужно выбирать осознанно.
