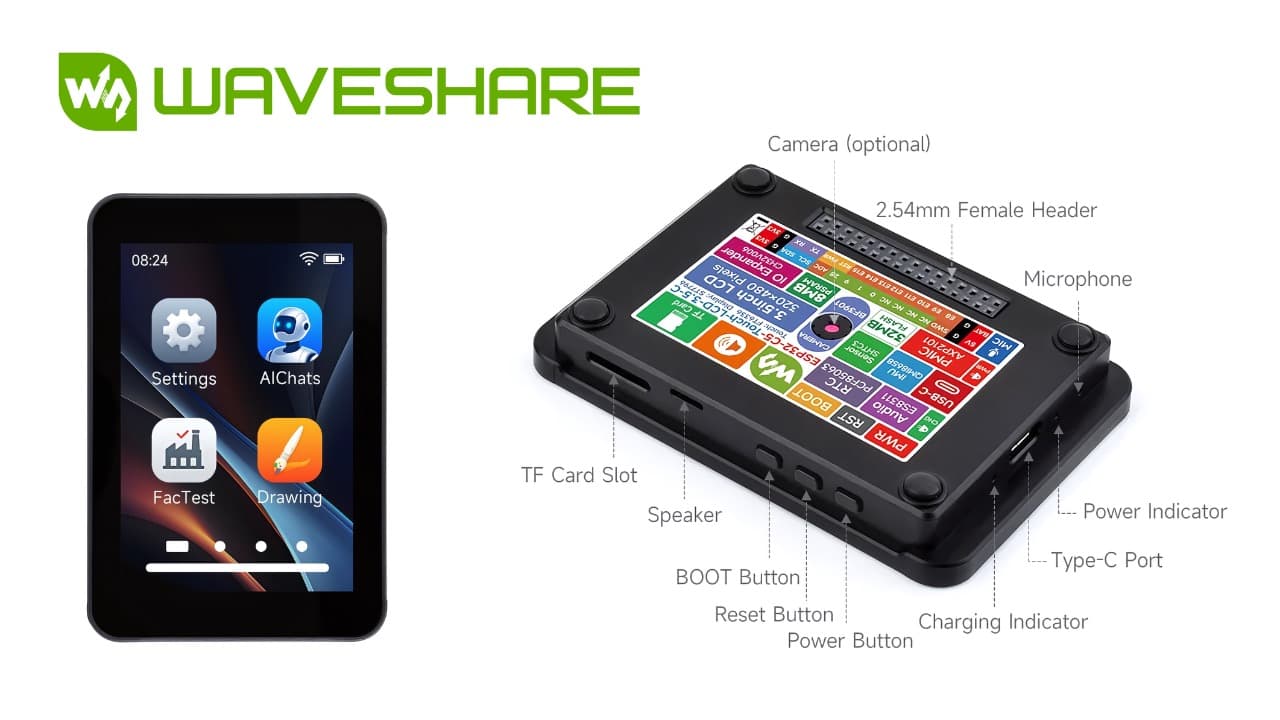

Waveshare выпустила ESP32-C5-Touch-LCD-3.5
Waveshare расширила линейку плат на ESP32-C5 моделью ESP32-C5-Touch-LCD-3.5. Новинка объединяет 3,5-дюймовый сенсорный IPS-дисплей, двухдиапазонный Wi-Fi 6, Bluetooth LE, Zigbee и Thread, 8 МБ PSRAM, аудиотракт, IMU, датчик температуры и влажности и интерфейс для камеры.
Waveshare продолжает быстро расширять линейку устройств на ESP32-C5. После компактных плат и моделей с небольшими дисплеями появилась ESP32-C5-Touch-LCD-3.5 – практически готовая аппаратная платформа для интерфейсных IoT-устройств.
Плата построена на модуле ESP32-C5-WROOM-1U. Внутри используется одноядерный 32-битный RISC-V процессор с частотой до 240 МГц.
Помимо встроенной памяти самого микроконтроллера Waveshare установила 8 МБ PSRAM и 32 МБ Flash, поэтому плата значительно лучше приспособлена к графическому интерфейсу и хранению ресурсов, чем минимальные ESP32-C5 модули.
Главное отличие ESP32-C5 – Wi-Fi сразу в двух диапазонах
ESP32-C5 поддерживает Wi-Fi 6 на 2,4 и 5 ГГц. Для семейства ESP32 это особенно заметное отличие от большинства предыдущих плат, работающих только в диапазоне 2,4 ГГц.
Кроме Wi-Fi доступны Bluetooth 5 LE и IEEE 802.15.4, поэтому одна плата может использоваться для Zigbee 3.0 и Thread.
| Параметр | Значение |
|---|---|
| Модуль | ESP32-C5-WROOM-1U |
| Процессор | 32-битный RISC-V, до 240 МГц |
| SRAM | 384 КБ |
| ROM | 320 КБ |
| PSRAM | 8 МБ |
| Flash | 32 МБ |
| Экран | 3,5″ IPS |
| Разрешение | 320 × 480 |
| Цвета | 262 тыс. |
| Сенсор | Ёмкостный |
| Wi-Fi | Wi-Fi 6, 2,4 и 5 ГГц |
| Bluetooth | Bluetooth 5 LE |
| IEEE 802.15.4 | Zigbee 3.0, Thread |
| USB | USB Type-C |
На плате уже есть сенсоры и звук
3,5-дюймовый IPS использует контроллер ST7796, а ёмкостный сенсор – FT6336. Экран подключён по SPI, сенсорный контроллер – по I²C.
Но Waveshare не ограничилась дисплеем.
На плате установлены QMI8658 с трёхосевым акселерометром и гироскопом, датчик температуры и влажности SHTC3 и часы реального времени PCF85063.
Для звука используется кодек ES8311. Также присутствуют микрофон, усилитель NS4150B и разъём для внешнего динамика.
Поэтому устройство можно использовать не только как обычную панель управления, но и для голосовых интерфейсов.
Камеру можно подключить напрямую
Отдельный интерфейс предназначен для камеры BF3901. Waveshare выпускает вариант платы уже с камерой и исполнение без неё.
Это позволяет собрать небольшое устройство с экраном, камерой и микрофоном практически без собственной аппаратной разработки – например, терминал, видеодомофон, панель умного дома или экспериментальный AI-интерфейс.
Есть и слот TF-карты для изображений, аудио, журналов измерений и других данных.
Питание от USB или аккумулятора
На плате установлен контроллер питания AXP2101 и предусмотрен двухконтактный разъём для внешнего литиевого аккумулятора 3,7 В.
Аккумулятор можно заряжать непосредственно от платы. USB Type-C используется для питания, прошивки и обмена данными.
Часть GPIO дополнительно выведена на разъём 2,54 мм, поэтому к готовой платформе можно подключать внешние датчики, исполнительные устройства и собственную электронику.
Для разработки официально поддерживаются ESP-IDF и Arduino.
По набору встроенных узлов это уже не просто очередная отладочная плата ESP32. Здесь в одном модуле объединены экран, беспроводная связь нескольких стандартов, аудио, датчики движения и окружающей среды, RTC, аккумуляторное питание, камера и карта памяти.
Именно такая конфигурация делает ESP32-C5 интереснее для законченных устройств, где двухдиапазонный Wi-Fi 6 нужен не сам по себе, а вместе с полноценным пользовательским интерфейсом.
