Waveshare выпустила ESP32-C5-Pico – плату формата Raspberry Pi Pico с двухдиапазонным Wi-Fi 6
Waveshare выпустила ESP32-C5-Pico – компактную плату разработки на ESP32-C5 с двухдиапазонным Wi-Fi 6, Bluetooth 5 LE и IEEE 802.15.4 для Zigbee и Thread. Новинка выполнена в форм-факторе Raspberry Pi Pico и дополнительно получила зарядку Li-ion аккумулятора.

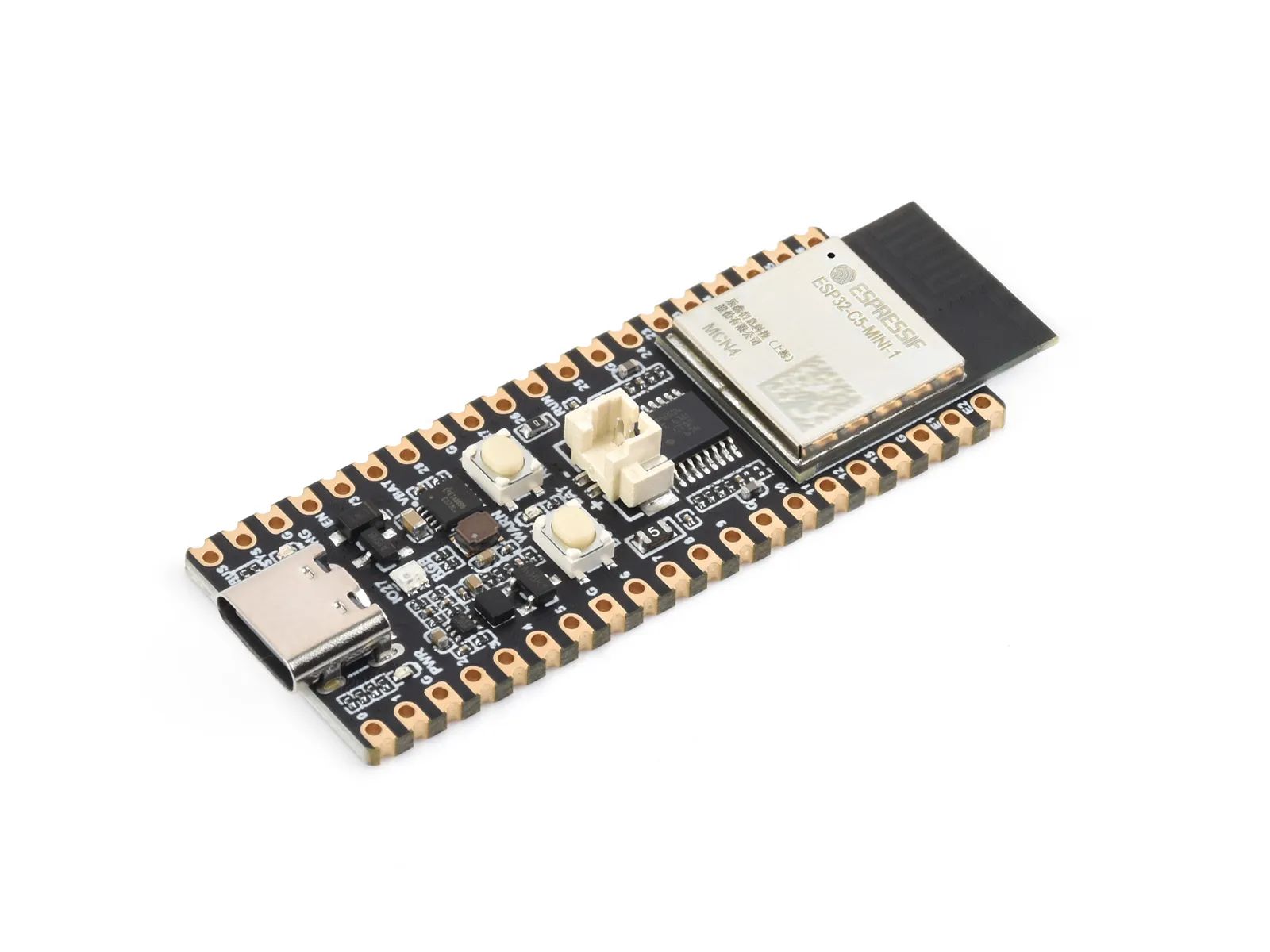

Waveshare выпустила ESP32-C5-Pico – новую компактную плату разработки на базе беспроводного микроконтроллера Espressif ESP32-C5.
Главной особенностью ESP32-C5 остаётся поддержка двух диапазонов Wi-Fi 6 – 2,4 и 5 ГГц. В отличие от большинства предыдущих ESP32, разработчику не приходится ограничиваться только диапазоном 2,4 ГГц при подключении устройства к Wi-Fi.
Одновременно микроконтроллер поддерживает Bluetooth 5 LE и радиоинтерфейс IEEE 802.15.4, используемый для Zigbee и Thread. За счёт этого одна плата может работать сразу с несколькими распространёнными беспроводными протоколами.
ESP32-C5 в форм-факторе Pico
Waveshare использовала модуль ESP32-C5-MINI-1 или ESP32-C5-MINI-1U в зависимости от выбранной версии платы.
В основе модуля находится ESP32-C5HF4 с 32-битным RISC-V процессором, работающим на частоте до 240 МГц.
Встроенная память включает 384 КБ SRAM, 320 КБ ROM и 4 МБ SPI Flash.
| Параметр | Waveshare ESP32-C5-Pico |
|---|---|
| Модуль | ESP32-C5-MINI-1 / ESP32-C5-MINI-1U |
| Архитектура CPU | 32-битный RISC-V |
| Максимальная частота | 240 МГц |
| SRAM | 384 КБ |
| ROM | 320 КБ |
| Flash | 4 МБ |
| Wi-Fi | Wi-Fi 6, 2,4 и 5 ГГц |
| Bluetooth | Bluetooth 5 LE |
| IEEE 802.15.4 | Zigbee 3.0, Thread |
| USB | USB-C |
| Расширитель GPIO | TCA9554PWR |
| Дополнительные линии | 7, E1–E7 |
| Аккумулятор | 3,7 В Li-ion, GH1.25 |
| Среды разработки | ESP-IDF, Arduino |
По расположению основных выводов плата ориентирована на популярный форм-фактор Raspberry Pi Pico с двумя рядами контактов. Это позволяет использовать компактную компоновку и упрощает интеграцию платы в макеты и собственные устройства.
Помимо GPIO самого ESP32-C5, Waveshare установила TCA9554PWR – расширитель ввода-вывода, добавляющий семь линий E1–E7.
На плате предусмотрены кнопки BOOT и RESET, RGB-индикатор, индикатор питания и отдельный светодиод состояния зарядки.
Можно питать от аккумулятора
ESP32-C5-Pico получила встроенную схему управления зарядкой аккумулятора и разъём GH1.25 для подключения литиевого элемента напряжением 3,7 В.
Плата поддерживает как зарядку, так и питание от подключённого аккумулятора. Это делает её пригодной для автономных датчиков, переносных устройств и небольших IoT-узлов без отдельного внешнего контроллера зарядки.
Основной USB-C используется для прошивки и последовательной отладки.
Waveshare предлагает сразу четыре исполнения: ESP32-C5-Pico и ESP32-C5-Pico-M со встроенной антенной, а также ESP32-C5-Pico-U и ESP32-C5-Pico-UM с разъёмом для внешней FPC-антенны. Версии с индексом M поставляются с уже припаянными контактными гребёнками.
Для разработки официально поддерживаются ESP-IDF и Arduino. В документации Waveshare также упоминаются PlatformIO и ESPHome.
Плата особенно интересна для IoT-шлюзов и устройств, которым одновременно нужны Wi-Fi 6 в диапазоне 5 ГГц и связь с Zigbee или Thread оборудованием.
Подробная распиновка, примеры и инструкции опубликованы в официальной документации Waveshare ESP32-C5-Pico.
