Фаза и ноль в электропроводке: обозначения, цвета и методы определения

В однофазной сети электроприбор подключается между фазным и нейтральным проводниками. Фаза, обозначаемая буквой L, имеет напряжение относительно земли и передает электрическую энергию к нагрузке. Прикосновение к ней может замкнуть цепь через тело человека, поэтому открытый фазный проводник представляет непосредственную опасность.

Проводник, который в быту называют нолем, технически называется нейтральным и обозначается буквой N. Он связан с нейтральной точкой источника питания и участвует в рабочей цепи. Через него проходит ток включенного оборудования. Близкий к нулю потенциал относительно земли не делает N безопасным: напряжение появляется из-за нагрузки, сопротивления проводов, плохого контакта или обрыва нейтрали.

PE – это защитный проводник. При нормальной работе оборудования по нему не должен постоянно проходить рабочий ток. Он соединяет доступные металлические части с системой защитного заземления. Если фаза попадет на корпус из-за повреждения изоляции, защитный проводник создает путь для аварийного тока, необходимого для срабатывания автоматического выключателя или устройства защитного отключения.

Буквенные обозначения используют на схемах, клеммах оборудования, розетках, автоматике и распределительных устройствах. Они показывают назначение контакта независимо от цвета подключенного провода.

В трехфазной сети фазные проводники обозначают L1, L2 и L3. Нейтраль сохраняет обозначение N, а защитный проводник – PE.

PEN встречается в системах, где функции рабочей нейтрали и защитного проводника совмещены. Это не обычный ноль, к которому можно произвольно подключить корпус оборудования. Условия применения PEN, его сечение и место разделения на N и PE определяются устройством системы электроснабжения.

Правила устройства электроустановок Республики Казахстан отдельно различают нулевой рабочий, нулевой защитный и совмещенный проводники. Их определения и требования приведены в действующих Правилах устройства электроустановок.

В современной электропроводке назначение жил обозначают цветом изоляции. Это упрощает монтаж и обслуживание, но не заменяет проверку приборами.

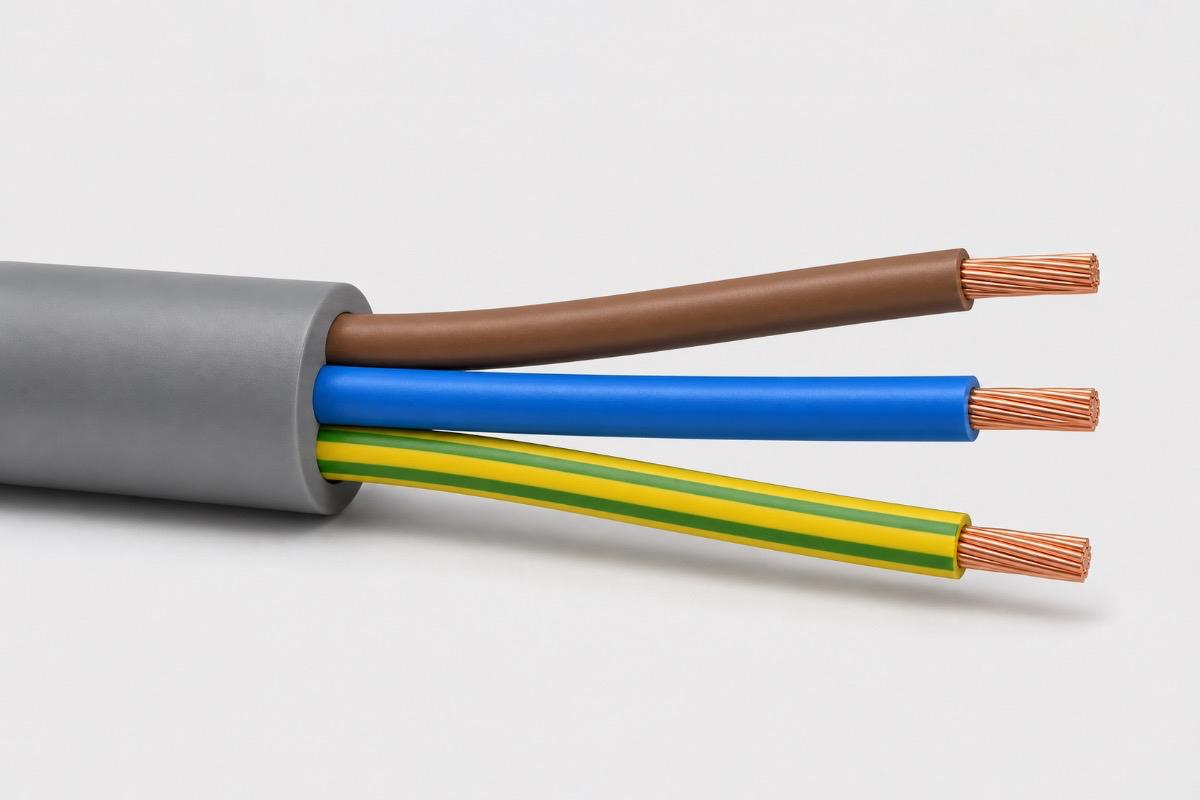

В стандартном однофазном трехжильном кабеле обычно находятся коричневая фаза, синяя нейтраль и желто-зеленый защитный проводник. В трехфазном кабеле для L1, L2 и L3 часто применяют коричневую, черную и серую жилы.

Общие правила идентификации проводников определяет IEC 60445:2021. Стандарт закрепляет специальные цвета за проводниками, неправильное распознавание которых может повлиять на безопасность.

В старой проводке встречаются белые, красные, черные и одинаковые по цвету жилы. Иногда провод меняет назначение после ремонта, но маркировку на концах не наносят. Поэтому цвет показывает предполагаемое назначение, а не доказывает фактическое подключение.

Маркировка остается достоверной только при правильном подключении кабеля на всем протяжении. Ошибка в распределительной коробке, замена участка проводки или неудачный ремонт способны превратить синюю жилу в фазную, хотя внешне она выглядит как нейтраль.

Особенно сложно работать со старой двухпроводной сетью. В ней может не быть отдельного PE, а обе жилы иногда имеют одинаковую изоляцию. Желто-зеленый провод также нельзя автоматически считать исправным заземлением: он может быть не подключен, оборван или ошибочно соединен с нейтралью непосредственно в розетке.

Цвет используют как исходную подсказку. Затем проверяют схему, соединения и электрические параметры. Если линия отключена, принадлежность жил можно подтвердить прозвонкой после проверки отсутствия напряжения. Если проводники находятся под напряжением, требуется подходящий указатель или измерительный прибор.

Приборы для поиска фазы работают по разным принципам, поэтому одинаковая индикация еще не означает одинаковую достоверность результата.

Индикаторная отвертка не измеряет напряжение. Она только показывает, что на контакте присутствует потенциал, достаточный для свечения индикатора. Слабая наводка и полноценная фаза могут выглядеть почти одинаково.

Бесконтактный индикатор удобен для поиска кабеля, но не подходит для окончательного вывода о безопасности цепи. Его показания меняются из-за глубины прокладки, экранирования, влажности и расположенных рядом проводов.

Для работы с электропроводкой наиболее информативен двухполюсный указатель напряжения. Он проверяет разность потенциалов между двумя точками и меньше зависит от тела человека. Мультиметр дает больше числовой информации, но требует правильной интерпретации показаний.

Ни один индикатор не исправляет неизвестную схему. Если назначение проводников не совпадает с цветами и ожидаемыми напряжениями, линию отключают и проверяют соединения.

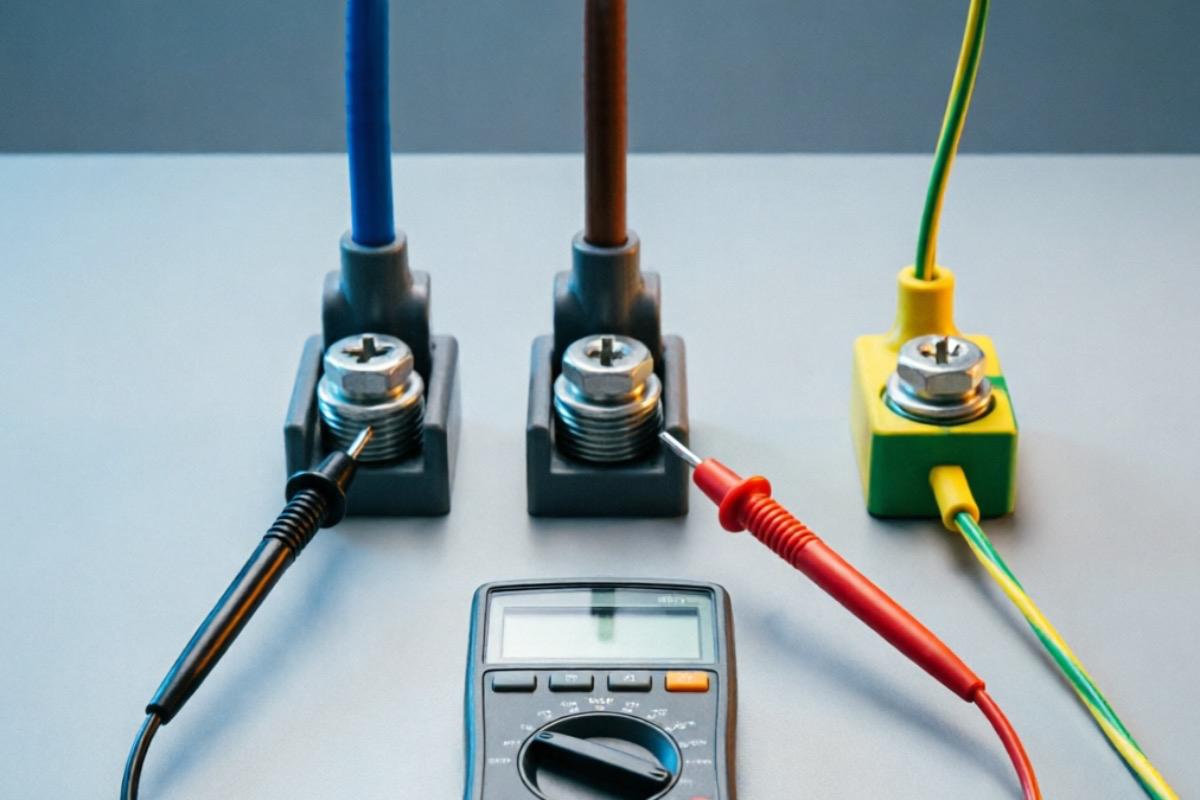

Мультиметр позволяет сравнить напряжения между проводниками, но для уверенного определения L и N нужна известная опорная точка – исправный защитный проводник PE. Если PE отсутствует или его состояние неизвестно, измерение между двумя жилами покажет сетевое напряжение, но не определит, какая жила является нейтралью.

Перед измерением нужно убедиться, что мультиметр исправен, щупы не повреждены, батарея не разряжена, а предохранители входных цепей целы. Подробная проверка прибора, щупов и измерительных режимов разобрана в статье Как проверить мультиметр на работоспособность.

Порядок подготовки прибора:

1. Осмотреть корпус мультиметра и изоляцию щупов.
2. Подключить черный щуп к COM, красный – к VΩ.
3. Выбрать переменное напряжение V~.
4. При ручном диапазоне установить значение выше 220-230 В.
5. Проверить прибор на заведомо находящейся под напряжением точке.
6. После измерений повторно убедиться, что прибор продолжает работать.

Между предполагаемыми L и N исправная однофазная сеть обычно показывает 220-240 В. Затем напряжение каждого проводника измеряют относительно проверенного PE. Фаза относительно PE покажет примерно 220-240 В, а нейтраль покажет значительно меньше.

Если оба проводника показывают высокое напряжение относительно PE, возможны ошибка определения защитного проводника, обрыв нейтрали, обратная подача напряжения или другая неисправность. Продолжать проверку методом пробного подключения нельзя.

Одно измерение редко дает полную картину. Для проверки назначения проводников сравнивают три значения.

Небольшое напряжение между N и PE не обязательно означает неисправность. По нейтрали проходит рабочий ток, а любой провод и контакт имеют сопротивление. Под нагрузкой это создает падение напряжения.

На состояние цепи указывают не только абсолютные цифры, но и их изменение:

• N-PE заметно увеличивается при включении мощной нагрузки – возможно повышенное сопротивление нейтрали;
• L-N уменьшается, а N-PE растет – вероятен плохой контакт рабочего ноля;
• L-PE есть, но защитное устройство не реагирует при испытании – требуется отдельная проверка PE и защиты;
• на отключенной жиле мультиметр показывает десятки вольт – возможно фантомное напряжение;
• показания постоянно меняются – следует проверить соединения и нагрузку.

Нормальное напряжение L-PE не доказывает исправность заземления. Высокоомный мультиметр потребляет очень небольшой ток и способен показать ожидаемое значение через соединение с недопустимо большим сопротивлением. Целостность защитной цепи и параметры петли повреждения проверяют специализированными приборами.

Для розеток и вилок типов C и F невозможно гарантировать постоянное положение фазы на входе электроприбора. Вилку можно вставить двумя способами, поменяв рабочие контакты местами. Поэтому бытовое оборудование должно безопасно работать при любой ориентации вилки.

При монтаже электрики часто придерживаются единого порядка на объекте, например устанавливают фазу справа, а нейтраль слева. Это упрощает обслуживание, но не является способом определения проводников. Перед работой фазу все равно проверяют прибором.

Защитные контакты розетки предназначены только для PE. Подключать к ним нейтраль или устанавливать перемычку между N и PE непосредственно в розетке нельзя.

Для оборудования с фиксированным подключением обозначения L и N имеют практическое значение. В патроне с резьбовым цоколем фазу подают на центральный контакт, а нейтраль – на резьбовую часть. Однополюсный выключатель должен разрывать фазу, чтобы после выключения внутренние элементы не оставались под фазным напряжением.

Перестановка L и N не всегда сразу нарушает работу прибора. Нагреватель, лампа или блок питания могут продолжить работать, поскольку питаются переменным током. Ошибка проявляется при выключении, обслуживании или повреждении оборудования.

Наиболее опасные варианты:

• однополюсный выключатель разрывает N, а внутренние элементы остаются соединенными с фазой;
• фазный провод подключен к резьбовой части лампового патрона;
• оборудование с клеммами L и N подключено без учета схемы;
• рабочая нейтраль используется вместо защитного проводника;
• защитный контакт розетки соединен перемычкой с N;
• нейтраль нескольких линий объединена после отдельных устройств защитного отключения.

Выключенное устройство не обязательно обесточено. Если коммутационный аппарат разрывает нейтраль, нагрузка перестает работать, но относительно земли внутри нее сохраняется фазное напряжение.

Для розеток типов C и F положение вилки может меняться, поэтому бытовая техника должна безопасно работать при обеих ориентациях. В стационарной проводке, светильниках, автоматике и распределительных устройствах обозначения L и N соблюдают обязательно.

Ошибка между L и N отличается от ошибки между N и PE. Во втором случае рабочий ток может попасть на защитные проводники и металлические корпуса, поэтому последствия значительно опаснее.

В системе TN-C-S совмещенный проводник PEN разделяют на рабочую нейтраль N и защитный проводник PE в предусмотренной проектом точке. После разделения они выполняют разные функции и повторно не соединяются в розетках, распределительных коробках или оборудовании.

По N проходит рабочий ток нагрузки. По PE в нормальном режиме рабочего тока быть не должно. Если после точки разделения установить перемычку N-PE, часть тока пойдет по защитным проводникам, металлическим корпусам и связанным конструкциям.

Такое соединение создает разность потенциалов на доступных металлических частях и нарушает работу устройств защитного отключения. При ухудшении или обрыве нейтрали последствия становятся особенно опасными: ток начинает искать обратный путь через защитные соединения и корпуса оборудования.

Старый PEN нельзя считать обычным нолем и самостоятельно разделять в случайной распределительной коробке. Его сечение, состояние, место подключения и способ разделения оценивают по фактической схеме электроснабжения.

Правила устройства электроустановок Республики Казахстан отдельно определяют нулевой рабочий, нулевой защитный и совмещенный проводники: официальный текст правил.

Если индикатор реагирует сразу на несколько жил, это не всегда означает наличие нескольких полноценных фаз. Причиной может быть обрыв нейтрали, наведенное напряжение, обратная связь через подключенную нагрузку или плохой контакт в распределительной коробке.

Фантомное напряжение возникает из-за емкостной связи между соседними проводниками. Высокоомный мультиметр практически не нагружает цепь и может показать на отключенной жиле десятки вольт. При подключении прибора с более низким входным сопротивлением такое напряжение обычно резко уменьшается.

Признаки проблем с нейтралью:

• освещение меняет яркость при включении мощной нагрузки;
• напряжение L-N нестабильно;
• N-PE заметно увеличивается под нагрузкой;
• соединения нагреваются или слышен треск;
• индикатор показывает потенциал на нейтральном проводнике;
• в разных розетках одной линии получаются сильно отличающиеся значения.

В трехфазной сети обрыв общей нейтрали особенно опасен. Из-за перекоса нагрузок напряжение на однофазных потребителях перестает быть одинаковым: на одной группе оно снижается, на другой может существенно превысить нормальное значение.

Фантомное напряжение и поврежденная нейтраль могут давать похожие показания без нагрузки. Их различают по схеме, поведению напряжения под контролируемой нагрузкой и результатам проверки подходящим прибором.

Отключенный автомат не доказывает отсутствие напряжения. Возможны неправильная маркировка линии, питание от другого аппарата, обратная подача, неисправность выключателя или ошибка в щите.

Надежная проверка выполняется последовательно:

1. Определить все возможные источники питания цепи.
2. Отключить линию и исключить случайное повторное включение.
3. Проверить указатель на заведомо находящейся под напряжением точке.
4. Проверить напряжение между рабочими проводниками и относительно PE.
5. Повторно проверить указатель на известном источнике.

Проверка прибора до измерения подтверждает, что он изначально работал. Повторная проверка нужна для исключения повреждения прибора, щупов или батареи во время работы.

В электроустановке до 1000 В с заземленной нейтралью двухполюсным указателем проверяют напряжение между рабочими проводниками, а также между каждым фазным проводником и заземленным элементом. Этот порядок закреплен в Правилах техники безопасности при эксплуатации электроустановок Республики Казахстан.
