TDA7388 (усилитель низкой частоты) 4x41 Вт
В наличии
3 000 тг
2 700 тг

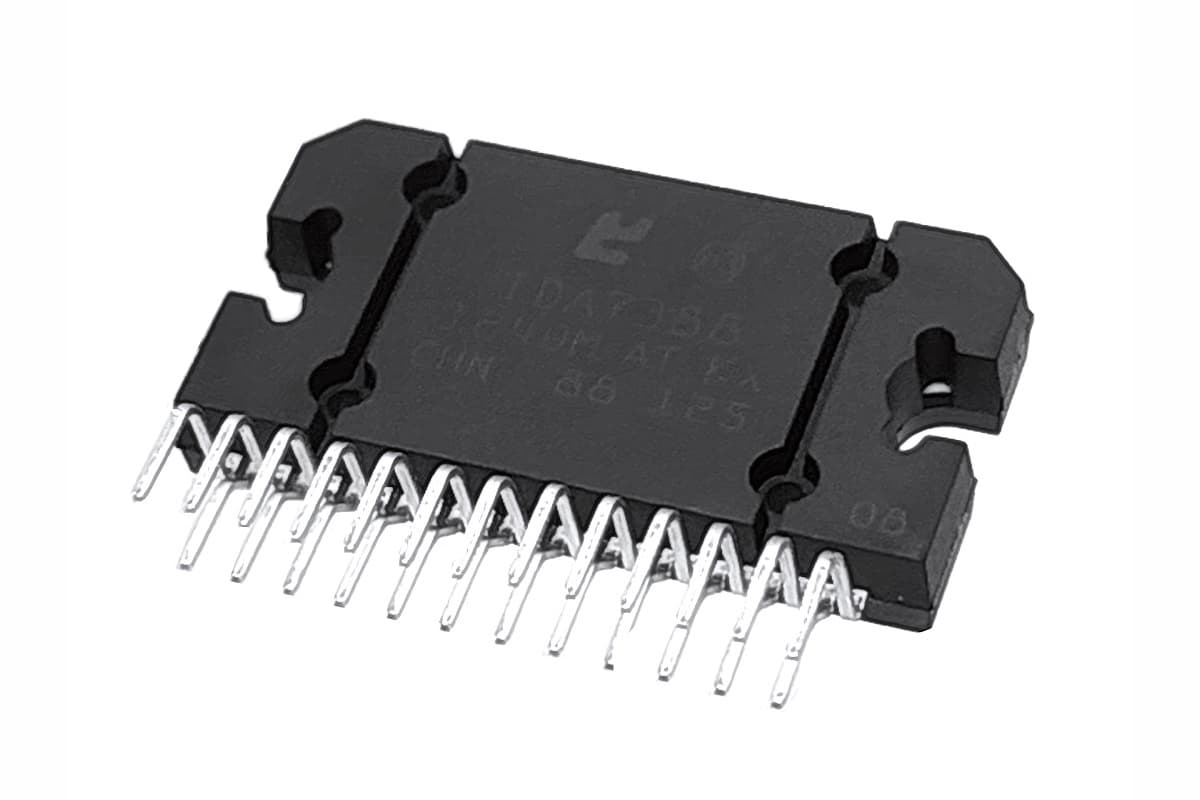

TDA7388 – автомобильный четырехканальный усилитель звука в корпусе Flexiwatt25. Характеристики, распиновка, назначение выводов и схема включения.
Интегральная микросхема TDA7388 – четырехканальный усилитель мощности звука производства STMicroelectronics. Применяется в автомобильных аудиосистемах: штатных магнитолах, усилителях и мультимедийных головных устройствах. Каждый из четырех каналов работает в мостовом режиме BTL, поэтому динамик подключается между двумя выходами одного канала, а не между выходом и землей. Для нагрузки 4 Ом микросхема заявлена как усилитель до 4×45 Вт, а паспортный режим при 14,4 В, 1 кГц и 10% THD – 4×26 Вт.
Микросхема TDA7388 рассчитана на работу в автомобильной бортовой сети. Типовые параметры в datasheet приводятся для питания 14,4 В, максимальное рабочее напряжение питания – 18 В. Усилитель содержит четыре мостовых канала класса AB и рассчитан на подключение динамиков 4 Ом. Максимальная заявленная мощность – до 4×45 Вт на 4 Ом, паспортный режим мощности – 4×26 Вт при 14,4 В, 1 кГц и 10% THD. Корпус микросхемы – Flexiwatt25.

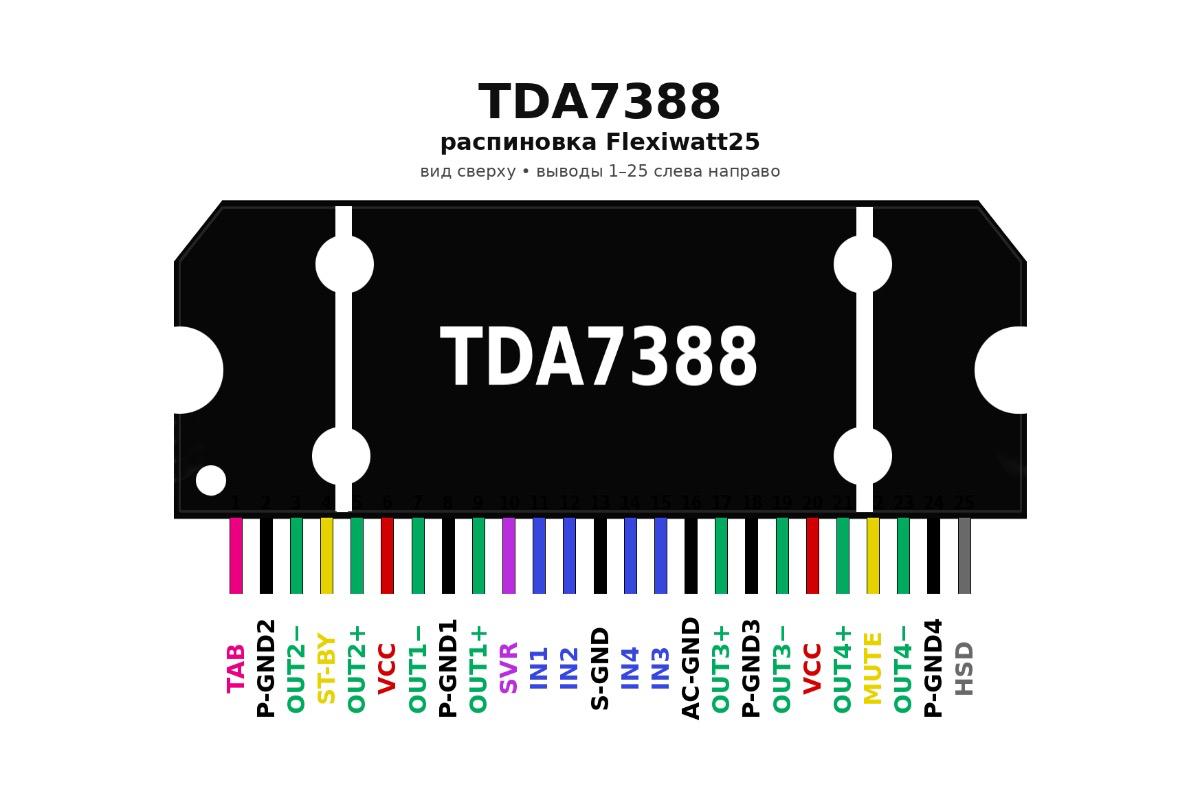

TDA7388 выпускается в 25-выводном корпусе Flexiwatt25. Нумерация выводов указана для вида сверху, как в datasheet STMicroelectronics. Питание VCC подается на выводы 6 и 20, силовая земля каналов подключается к выводам 2, 8, 18 и 24, сигнальная земля – к выводу 13. Вывод 4 отвечает за режим ожидания ST-BY, вывод 22 – за MUTE. Входы каналов: IN1 – вывод 11, IN2 – вывод 12, IN3 – вывод 15, IN4 – вывод 14. Выходы подключаются попарно: OUT1 – выводы 7 и 9, OUT2 – выводы 3 и 5, OUT3 – выводы 17 и 19, OUT4 – выводы 21 и 23. Вывод 10 используется для SVR, вывод 16 – AC-GND, вывод 25 – HSD.
| Вывод | Обозначение | Назначение |
|---|---|---|
| 1 | TAB | Тепловая площадка / корпус |
| 2 | P-GND2 | Силовая земля канала 2 |
| 3 | OUT2- | Отрицательный выход канала 2 |
| 4 | ST-BY | Управление режимом ожидания |
| 5 | OUT2+ | Положительный выход канала 2 |
| 6 | VCC | Питание |
| 7 | OUT1- | Отрицательный выход канала 1 |
| 8 | P-GND1 | Силовая земля канала 1 |
| 9 | OUT1+ | Положительный выход канала 1 |
| 10 | SVR | Подавление пульсаций питания |
| 11 | IN1 | Вход канала 1 |
| 12 | IN2 | Вход канала 2 |
| 13 | S-GND | Сигнальная земля |
| 14 | IN4 | Вход канала 4 |
| 15 | IN3 | Вход канала 3 |
| 16 | AC-GND | Опорная точка входной части |
| 17 | OUT3+ | Положительный выход канала 3 |
| 18 | P-GND3 | Силовая земля канала 3 |
| 19 | OUT3- | Отрицательный выход канала 3 |
| 20 | VCC | Питание |
| 21 | OUT4+ | Положительный выход канала 4 |
| 22 | MUTE | Управление отключением звука |
| 23 | OUT4- | Отрицательный выход канала 4 |
| 24 | P-GND4 | Силовая земля канала 4 |
| 25 | HSD | Диагностический вывод |
Для работы TDA7388 нужна правильная обвязка по питанию, входам и управляющим выводам. Главное – понимать, что это автомобильный мостовой усилитель: динамики подключаются не к земле, а между двумя выходами одного канала.
| Узел подключения | Что подключается | Типовые номиналы и пояснение |
|---|---|---|
| Питание | VCC, выводы 6 и 20 | Плюс питания. Для автомобильной схемы типовое напряжение – 14,4 В. |
| Фильтр питания | Между VCC и GND | Электролитический конденсатор 2200 мкФ и керамический 100 нФ рядом с микросхемой. |
| Силовая земля | P-GND1, P-GND2, P-GND3, P-GND4 | Выводы 8, 2, 18 и 24. Это земля силовой части каналов. |
| Сигнальная земля | S-GND, вывод 13 | Общая точка для входной части схемы. |
| Входы звука | IN1, IN2, IN3, IN4 | Выводы 11, 12, 15 и 14. На входах ставят разделительные конденсаторы 0,1 мкФ. |
| ST-BY | Вывод 4 | Управление режимом ожидания. Нельзя оставлять неподключенным. |
| MUTE | Вывод 22 | Отключение звука. Нельзя оставлять неподключенным. |
| SVR | Вывод 10 | Конденсатор 47 мкФ на землю для подавления пульсаций и корректного запуска. |
| AC-GND | Вывод 16 | Конденсатор 0,47 мкФ на землю, опорная точка входной части. |
| HSD | Вывод 25 | Диагностический вывод. Не используется как питание или земля. |
| Динамик 1 | OUT1+ и OUT1− | Выводы 9 и 7. |
| Динамик 2 | OUT2+ и OUT2− | Выводы 5 и 3. |
| Динамик 3 | OUT3+ и OUT3− | Выводы 17 и 19. |
| Динамик 4 | OUT4+ и OUT4− | Выводы 21 и 23. |
По питанию ставят два типа конденсаторов. Электролитический конденсатор 2200 мкФ сглаживает просадки и пульсации по питанию, а керамический 100 нФ ставят ближе к выводам VCC, чтобы подавлять быстрые помехи. В реальной автомобильной схеме емкость электролита могут увеличивать, особенно если усилитель работает на высокой громкости.
На входах IN1-IN4 используются разделительные конденсаторы 0,1 мкФ. Они пропускают переменную составляющую аудиосигнала и отсекают постоянное напряжение, которое не должно попадать на вход усилителя.
Вывод SVR подключают через конденсатор 47 мкФ на землю. Этот узел нужен для подавления пульсаций питания и нормального поведения усилителя при включении и выключении. Вывод AC-GND подключают через конденсатор 0,47 мкФ на землю – это опорная точка входной части схемы.
Выводы ST-BY и MUTE должны получать определенный уровень от схемы управления. Если оставить их “в воздухе”, усилитель может не включаться, включаться нестабильно или давать щелчки при запуске. В простой схеме эти выводы подтягивают через резисторы и управляют ими от выключателя, транзистора или схемы автомагнитолы.
В TDA7388 встроены защитные функции, которые нужны автомобильному усилителю: защита от перегрева, короткого замыкания на выходах, неправильных режимов нагрузки и перегрузки по питанию. Также у микросхемы есть диагностический вывод HSD, который может использоваться схемой управления для контроля аварийных режимов.
При работе на высокой мощности микросхема заметно нагревается. Корпус Flexiwatt25 рассчитан на установку с теплоотводом, поэтому TDA7388 нужно крепить к радиатору через термопасту или подходящую теплопроводящую прокладку.
TDA7388, TDA7850, TDA7386 и другие похожие микросхемы относятся к автомобильным четырехканальным усилителям мощности. Но считать их прямыми аналогами без проверки нельзя: у них могут отличаться корпус, распиновка, допустимые режимы питания, мощность, управляющие выводы ST-BY/MUTE, диагностические функции и требования к обвязке. При замене нужно сверять datasheet конкретной микросхемы и плату, на которую она устанавливается.
