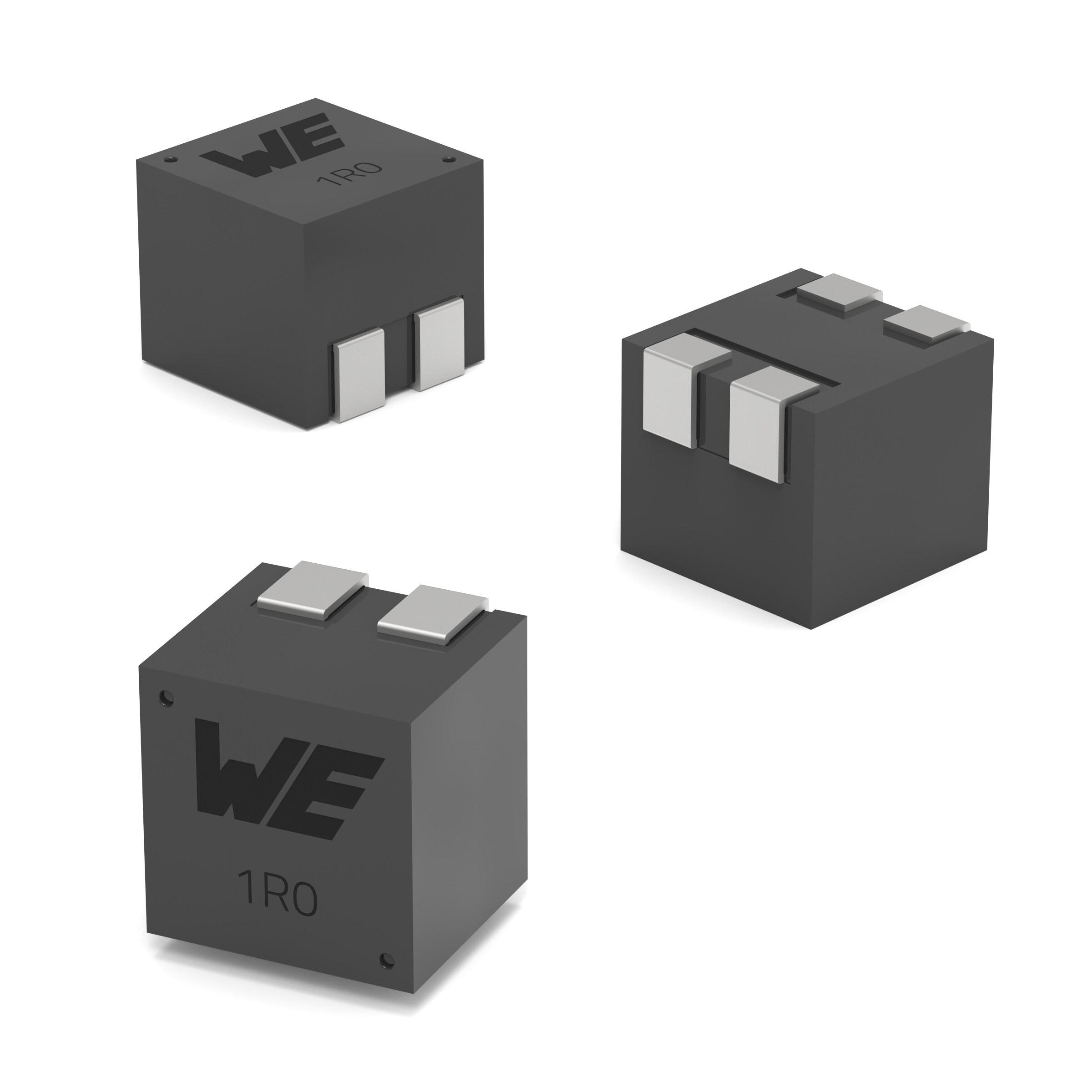

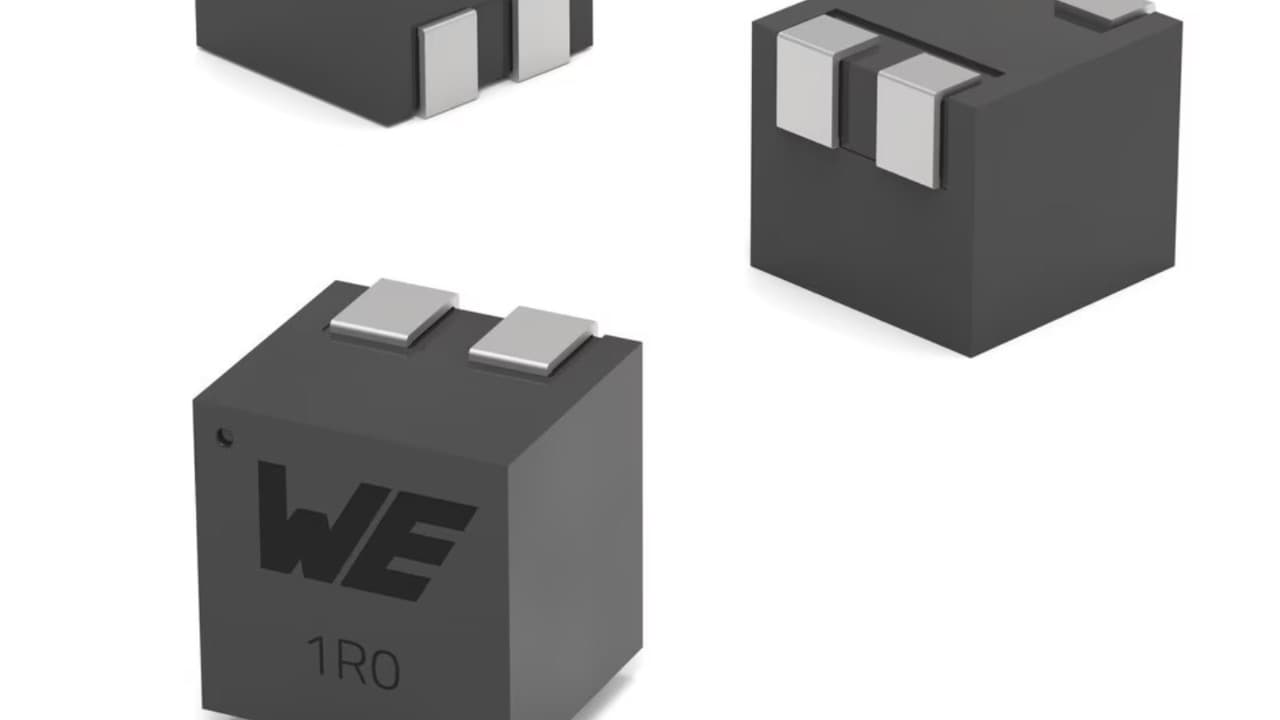

Würth Elektronik выпустила дроссель WE-MCRI 1090HL
Würth Elektronik расширила серию WE-MCRI связанным дросселем 1090HL. Компонент использует контролируемую индуктивность рассеяния для уменьшения пульсаций и размеров DC/DC-преобразователя.
WE-MCRI 1090HL предназначен для преобразователей SEPIC, ZETA и Ćuk. Эти топологии применяются в устройствах, которым требуется повышать или понижать входное напряжение без изменения его полярности либо получать инвертированное выходное напряжение.
В обычном трансформаторе или связанном дросселе индуктивность рассеяния считается нежелательным паразитным параметром. В модели 1090HL она намеренно используется как часть схемы фильтрации.
| Параметр | Характеристика |
|---|---|
| Тип компонента | Связанный дроссель |
| Серия | WE-MCRI |
| Исполнение | 1090HL High Leakage |
| Размер | 11×10×9 мм |
| Монтаж | Поверхностный SMT |
| Основные топологии | SEPIC, ZETA и Ćuk |
| Доступность | Со склада, без минимального заказа |
Такое решение позволяет уменьшить пульсации тока при меньшем значении основной индуктивности. Одновременно может быть уменьшена ёмкость связующего конденсатора переменного тока.
Вместо двух отдельных дросселей разработчик получает один формованный компонент. Это сокращает занимаемую площадь и упрощает размещение силовой части преобразователя.
Производитель также заявляет:
- мягкое насыщение;
- стабильность характеристик при изменении температуры;
- заданный допуск коэффициента связи;
- заданный допуск индуктивности рассеяния;
- помощь при расчёте схемы и проверке электромагнитной совместимости.
Модель уже доступна со склада. Würth Elektronik не устанавливает минимальное количество для заказа и предлагает бесплатные образцы для разработки.
