Wireless-Tag выпустила WT32P4C5-43S

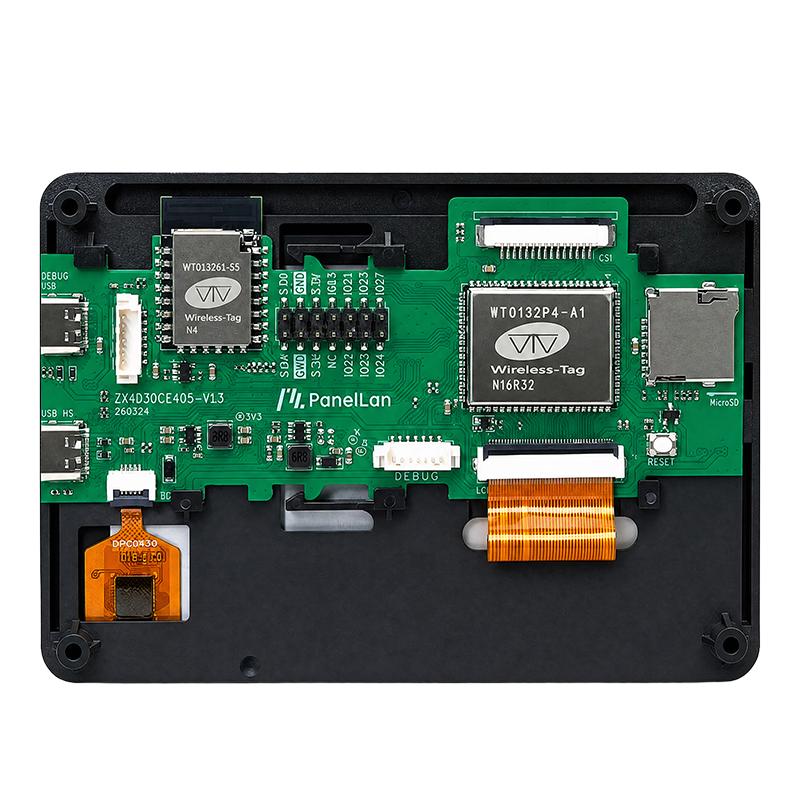

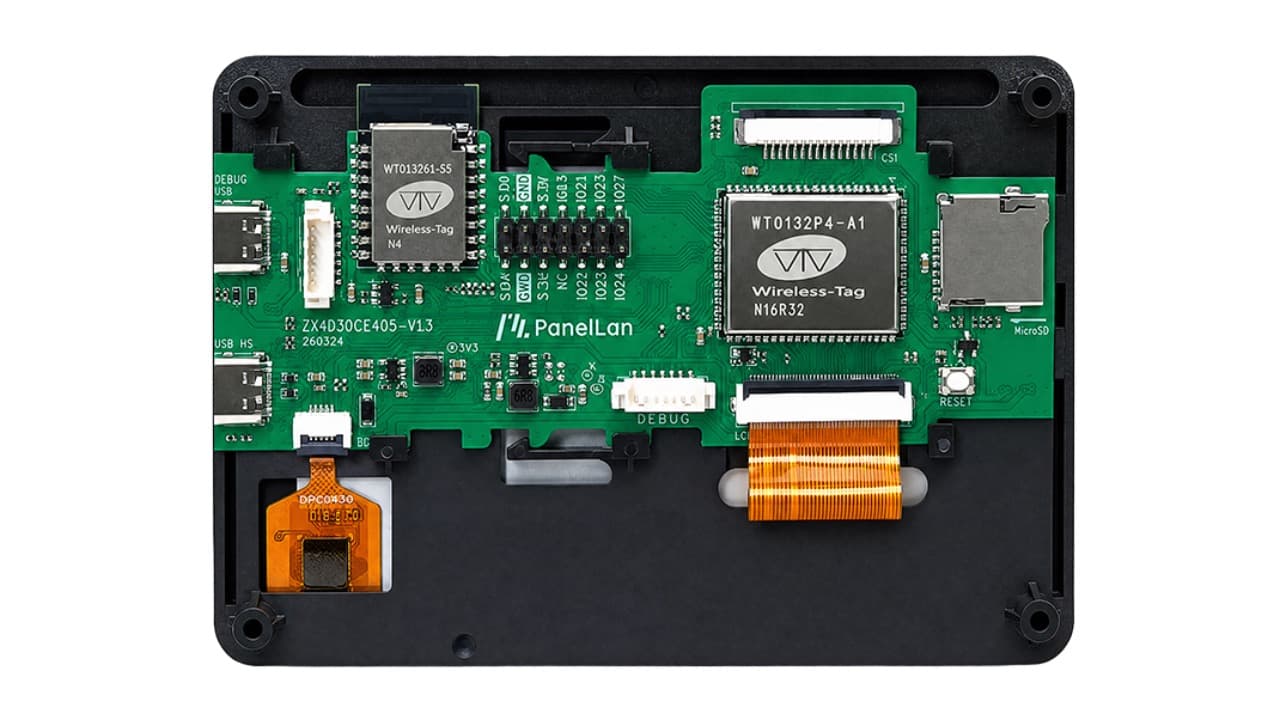

Wireless-Tag выпустила WT32P4C5-43S – плату разработки, объединяющую два микроконтроллера ESP32 и готовый сенсорный дисплей диагональю 4,3 дюйма.

Основные вычисления выполняет ESP32-P4, а ESP32-C5 отвечает за беспроводную связь. Такая архитектура позволяет создавать графические интерфейсы, обрабатывать данные с датчиков и подключаться к современным беспроводным сетям.

Плата рассчитана на системы автоматизации, промышленные панели управления, устройства умного дома и терминалы компьютерного зрения.

ESP32-P4 отвечает за графику

Основой устройства стал ESP32-P4 с двумя высокопроизводительными ядрами RISC-V, работающими на частоте до 400 МГц.

Микроконтроллер содержит аппаратный ускоритель обработки пикселей PPA и мультимедийные блоки для работы с изображениями.

Это позволяет использовать ESP32-P4 для создания графических интерфейсов, обработки видеопотоков и выполнения локальных вычислений без полноценной операционной системы Linux.

Wireless-Tag использует собственный вычислительный модуль WT0132P4-A1-N16R32. Он включает 16 МБ Flash и внешнюю PSRAM. В конфигурации N16R32 предусмотрено 32 МБ PSRAM.

Сенсорный дисплей 800 × 480

На плате установлен 4,3-дюймовый IPS-дисплей с разрешением 800 × 480 пикселей и ёмкостной сенсорной панелью.

Экран подключён к ESP32-P4 через параллельный RGB-интерфейс с 18-битной шиной данных.

Для управления сенсорным вводом используется контроллер CST3240, работающий по I2C.

По данным производителя, яркость экрана составляет около 500 кд/м².

Использование параллельного RGB-интерфейса вместо MIPI DSI позволяет реализовать достаточно производительный графический интерфейс, сохраняя возможность подключения камеры через отдельный интерфейс MIPI CSI.

ESP32-C5 обеспечивает беспроводную связь

Второй микроконтроллер ESP32-C5 используется в качестве беспроводного сопроцессора.

Он поддерживает Wi-Fi 6 в диапазонах 2,4 и 5 ГГц, Bluetooth LE и IEEE 802.15.4 для Zigbee и Thread.

Это особенно важно для систем автоматизации, которым требуется одновременно выполнять графические задачи и взаимодействовать с внешними устройствами.

Например, WT32P4C5-43S можно использовать как сенсорную панель управления системой умного дома, отображающую показания датчиков и состояние подключённого оборудования.

При этом основной ESP32-P4 не расходует вычислительные ресурсы на непосредственную обработку беспроводных протоколов.

Можно подключить камеру

На плате предусмотрен 15-контактный разъём MIPI CSI-2 для подключения совместимых камер.

Интерфейс поддерживает две линии передачи данных и отдельную тактовую линию.

Такая конфигурация позволяет использовать плату не только как обычную HMI-панель, но и как основу для терминала компьютерного зрения.

Например, устройство может получать изображение с камеры, обрабатывать его на ESP32-P4 и одновременно выводить результаты на встроенный экран.

Для хранения файлов и графических ресурсов предусмотрен слот microSD.

Два USB Type-C и отдельная отладка

WT32P4C5-43S оснащена двумя разъёмами USB Type-C.

Один предназначен для высокоскоростного USB 2.0, питания и программирования, другой используется для отладки и работы с последовательным интерфейсом.

Дополнительно предусмотрены отдельные отладочные разъёмы для основного ESP32-P4 и беспроводного сопроцессора.

Для подключения внешних устройств используется 14-контактный разъём расширения с GPIO и линиями питания.

ESP-IDF, Arduino IDE и LVGL

Wireless-Tag предоставляет разработчикам документацию, схемы и программные примеры.

Плата может использоваться с ESP-IDF и Arduino IDE. Для создания графических интерфейсов предусмотрена поддержка LVGL.

Производитель также опубликовал отдельные репозитории для основной прошивки ESP32-P4 и беспроводного сопроцессора.

Это позволяет разрабатывать собственные графические панели, системы мониторинга и устройства автоматизации на стандартных инструментах экосистемы ESP32.

Цена и доступность

WT32P4C5-43S уже представлена в официальном магазине Wireless-Tag.

Стоимость базовой платы составляет около $32, а комплект с дополнительным программатором оценивается примерно в $37.

Главное преимущество WT32P4C5-43S – сочетание производительного ESP32-P4, полноценного сенсорного дисплея и современного беспроводного сопроцессора в одном устройстве. Для разработки готовых HMI-панелей это позволяет отказаться от отдельного дисплейного модуля и дополнительной платы связи.
