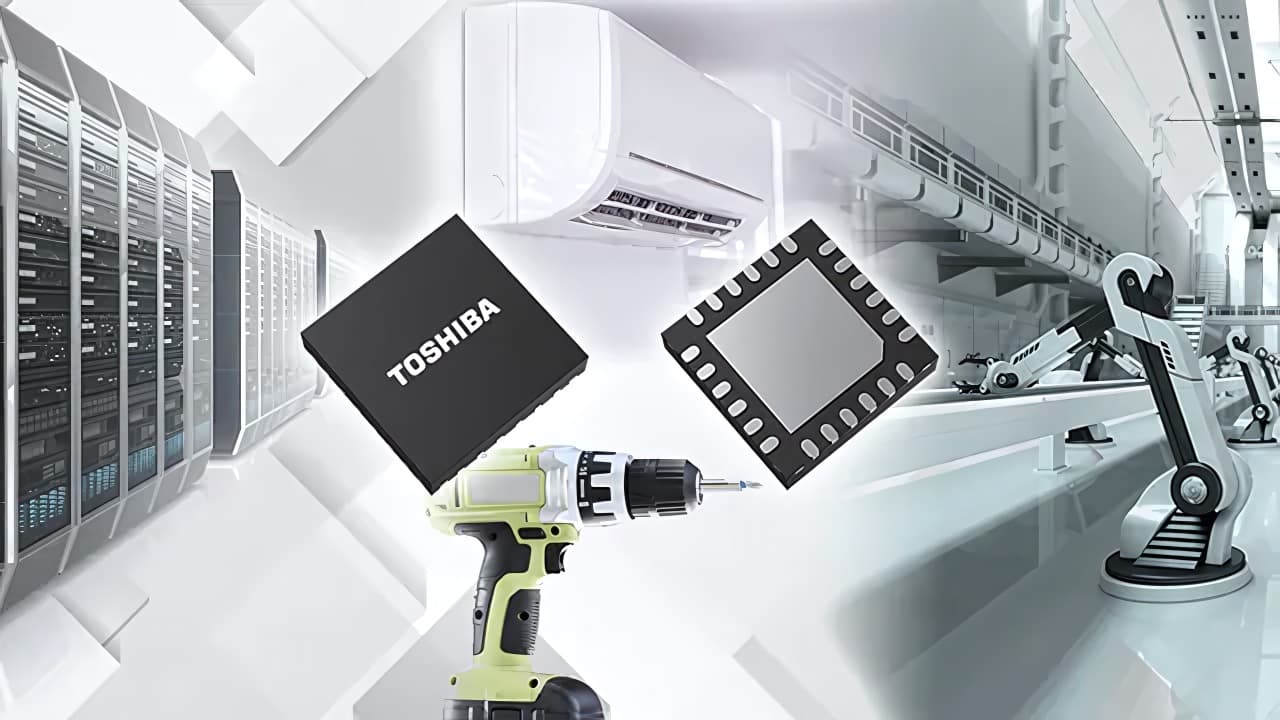

Toshiba выпустила 80-вольтовый электронный предохранитель TCKE1401NM
Toshiba начала поставки электронного предохранителя TCKE1401NM с допустимым напряжением до 80 В. Микросхема рассчитана на защиту 24-, 48- и 54-вольтовых линий питания в серверах, промышленной автоматике, роботах и другом оборудовании.
Переход промышленного оборудования на 48-вольтовое питание повышает передаваемую мощность без пропорционального роста тока, но одновременно предъявляет более серьёзные требования к защите линии.
Обычный плавкий предохранитель реагирует в основном на чрезмерный ток. Новый Toshiba TCKE1401NM объединяет сразу несколько видов электронной защиты в одной микросхеме.
Предельное входное напряжение устройства составляет 80 В, а нормальный рабочий диапазон – от 4,7 до 75 В. Благодаря этому eFuse можно применять не только в 48-вольтовых системах, но и в линиях 24 и 54 В.
| Параметр | TCKE1401NM |
|---|---|
| Максимальное входное напряжение | 80 В |
| Рабочий диапазон | 4,7–75 В |
| Сопротивление во включённом состоянии | 44,5 мОм тип. |
| Корпус | VQFN24D |
| Размер корпуса | 4,0 × 4,0 мм |
| Рабочая температура перехода | -40…+125 °C |
| Fast Trip | около 3 мкс при указанных Toshiba условиях |
| Максимальная настраиваемая граница тока в примерах | до 6,43 А |
В нормальном режиме встроенный силовой ключ имеет типичное сопротивление 44,5 мОм. Чем ниже это значение, тем меньше падение напряжения и потери мощности на самой микросхеме.
Toshiba разместила устройство в корпусе VQFN24D размером 4 × 4 мм. По данным производителя, это один из наиболее компактных корпусов среди eFuse с рейтингом 80 В на момент выпуска.
Но основной смысл нового компонента – набор защит.
TCKE1401NM поддерживает:
- ограничение тока;
- отключение при перенапряжении;
- тепловую защиту;
- блокировку обратного тока;
- защиту от неправильной полярности;
- контроль выходного тока;
- сигнал FLAG при аварии;
- Power Good для контроля состояния выхода.
Порог ограничения тока задаётся внешним резистором. Аналогично внешними элементами можно настроить пороги защиты по напряжению.
Для особенно резкого скачка тока предусмотрен механизм Fast Trip. При напряжении 48 В Toshiba указывает типичное время срабатывания около 3 мкс для заданных условий измерения.
После аварии устройство может работать в одном из двух режимов.
В Auto Retry eFuse пытается самостоятельно восстановить питание после исчезновения неисправности. В режиме Latch-off выход остаётся выключенным до получения внешнего сигнала восстановления.
Это позволяет использовать один и тот же компонент и в оборудовании, где кратковременное нарушение должно автоматически устраняться, и в системах, где после аварии требуется явное вмешательство контроллера.
Toshiba называет среди основных применений серверы, сетевое оборудование, заводскую автоматизацию, роботов, многофункциональные принтеры, электроинструмент и бытовую технику.
Особенно логичен новый eFuse для 48-вольтовых систем, которые всё шире используются там, где необходимо передавать значительную мощность при умеренных токах.
Поставки TCKE1401NM уже начались – Toshiba объявила о старте отгрузок одновременно с выпуском устройства.
Полные характеристики и схемы включения доступны в официальном сообщении Toshiba.
