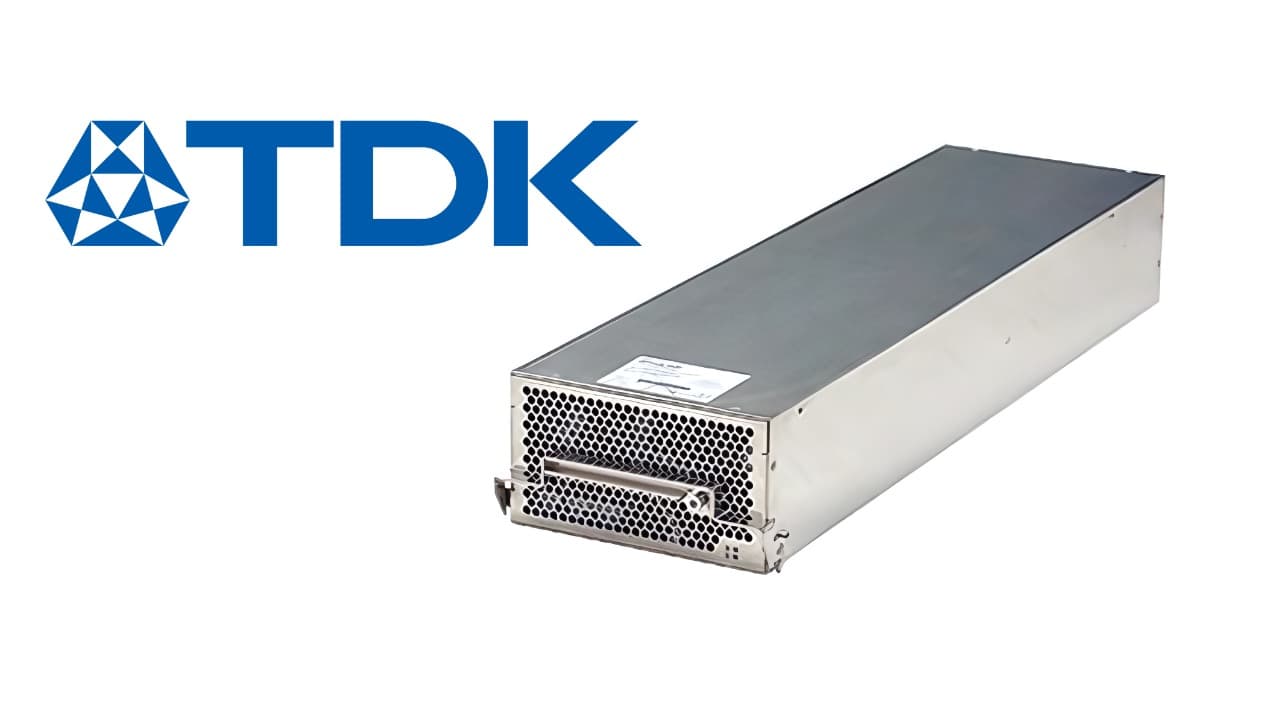

TDK-Lambda выпустила трёхфазный блок питания TPF12500-385 мощностью 12,5 кВт
TDK-Lambda представила TPF12500-385 – промышленный трёхфазный источник питания номинальной мощностью 12,5 кВт. Модель преобразует входное напряжение 360–528 В AC в стабилизированные 385 В DC, обеспечивает КПД до 97,5% и поддерживает удалённый мониторинг через RS-485.
TDK Corporation представила промышленный источник питания TDK-Lambda TPF12500-385, рассчитанный на трёхфазные сети и распределённые архитектуры электропитания.
Номинальная выходная мощность составляет 12,5 кВт, максимальная – 13,1 кВт. Выходное напряжение фиксировано на уровне 385 В постоянного тока.
Типичный КПД достигает 97,5%.
Высокое выходное напряжение позволяет использовать TPF12500-385 как промежуточный источник постоянной шины, от которой затем питаются изолированные высоковольтные DC-DC преобразователи.
Вход от 360 до 528 В
TPF12500-385 работает от трёхфазной сети с линейным напряжением от 360 до 528 В AC.
Поддерживаются соединения как треугольником Delta, так и звездой Wye. Это позволяет использовать один вариант источника питания в системах с распространёнными промышленными напряжениями 400, 440 и 480 В.
| Параметр | TDK-Lambda TPF12500-385 |
|---|---|
| Номинальная мощность | 12,5 кВт |
| Максимальная мощность | 13,1 кВт |
| Выходное напряжение | 385 В DC |
| Номинальный выходной ток | 32,5 А |
| Максимальный выходной ток | 34,02 А |
| Входное напряжение | 360–528 В AC, 3 фазы |
| Подключение входа | Delta или Wye |
| Типичный КПД | 97,5% |
| Интерфейс | RS-485 |
| Размеры | Около 203 × 111 × 711 мм |
| Масса | Около 12,7 кг |
При номинальных 12,5 кВт выходной ток составляет 32,5 А. Максимальное значение для источника достигает приблизительно 34 А при мощности 13,1 кВт.
Низкие внутренние потери позволили производителю обойтись воздушным охлаждением. В корпусе установлены два вентилятора.
Устройство имеет высоту, совместимую с размещением в стойке 3U.
Два блока можно включить параллельно
Для систем, которым требуется более высокая мощность, допускается параллельная работа двух TPF12500-385.
Распределение нагрузки выполняется методом droop-mode current sharing. Таким способом можно увеличить доступную мощность без перехода к другой архитектуре питания.
Для дистанционного контроля предусмотрен RS-485.
Через интерфейс можно интегрировать источник в систему мониторинга промышленного оборудования или дата-центра.
Среди основных применений TDK-Lambda называет оборудование для производства полупроводников, дата-центры, RF-усилители радаров, промышленную автоматизацию и испытательные системы.
Источник рассчитан на эксплуатацию в условиях повышенной вибрации и ударных нагрузок. В числе заявленных стандартов – IEC/UL/CSA/EN 62368-1, а также требования SEMI F47 для оборудования полупроводниковой промышленности.
TPF12500-385 уже имеет статус серийного продукта.
Подробные характеристики опубликованы на официальном сайте TDK-Lambda.
