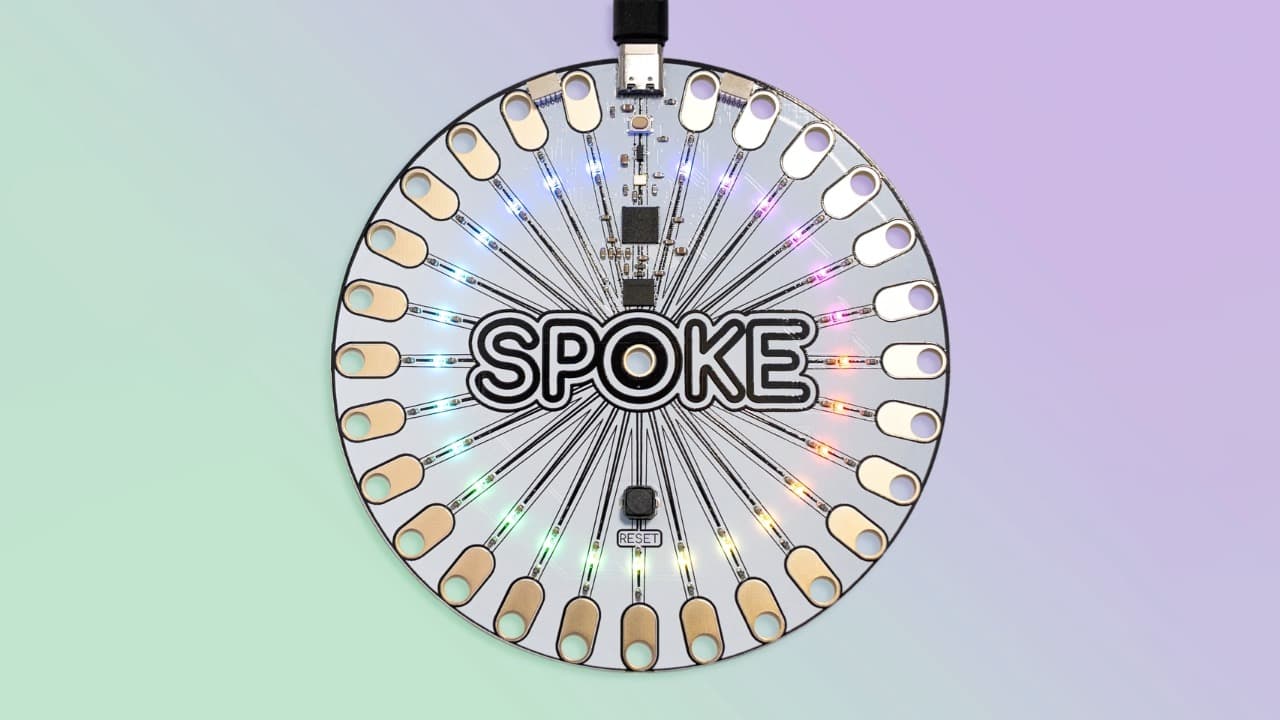

SPOKE на RP2040 получил 27 ёмкостных сенсорных площадок
Контроллер SPOKE на базе RP2040 объединяет 27 ёмкостных сенсорных площадок и 27 адресных RGB-светодиодов. Устройство сразу работает как USB MIDI-контроллер, но его можно перепрограммировать в клавиатуру, мышь, игровой контроллер или универсальный сенсорный интерфейс.

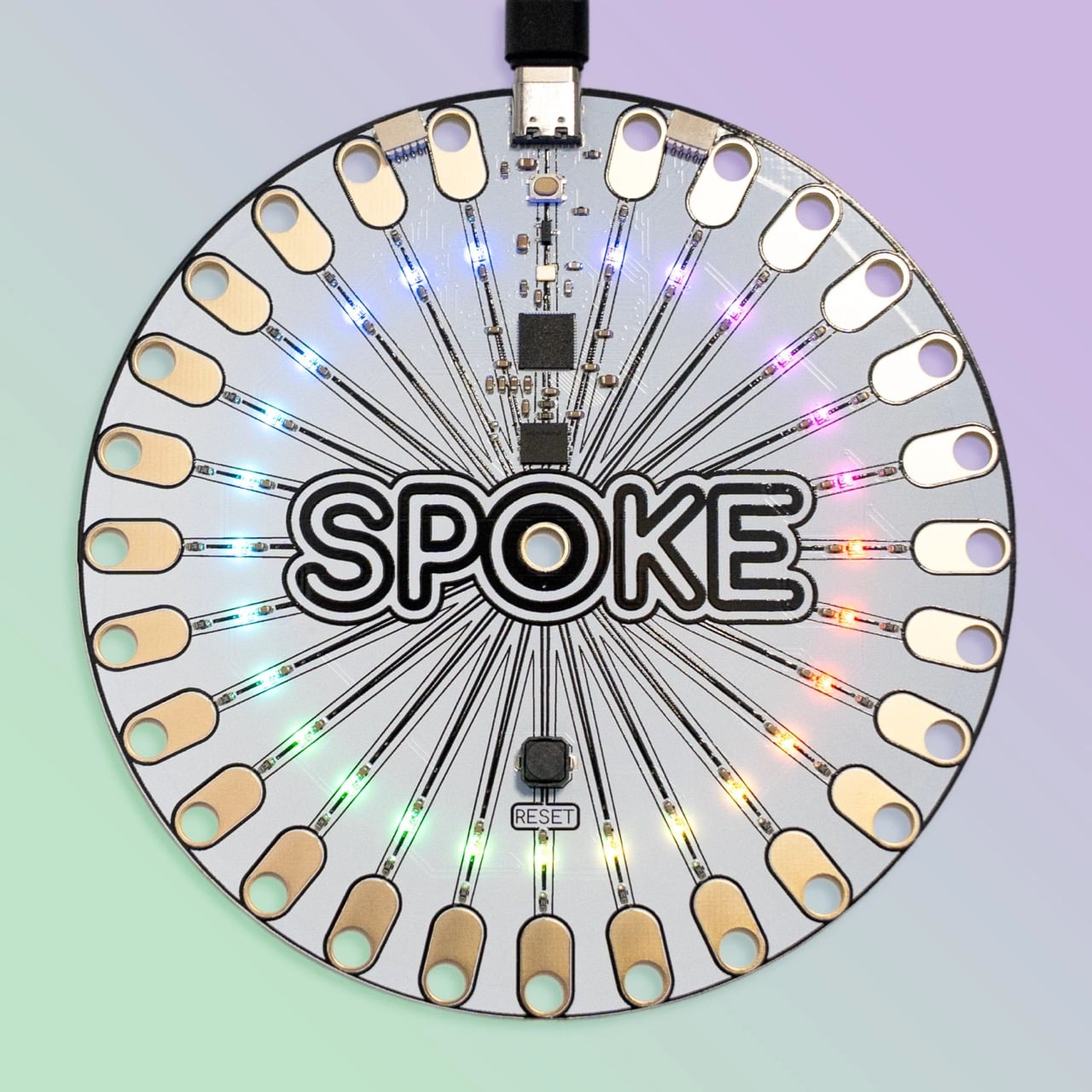

VulpesLabs сделала SPOKE не как обычную плату разработки, а как готовый интерфейс между физическими объектами и компьютером. По периметру круглой платы расположены 27 ёмкостных сенсорных входов, каждый из которых связан с отдельным GPIO микроконтроллера RP2040.
К сенсорной площадке необязательно прикасаться непосредственно. Её можно соединить с металлическим предметом, медной фольгой, проводящей тканью, графитовым рисунком или даже фруктом и превратить этот объект в кнопку.
| Параметр | SPOKE |
|---|---|
| Микроконтроллер | Raspberry Pi RP2040 |
| Сенсорные входы | 27 ёмкостных площадок |
| Индикация | 27 RGB NeoPixel |
| Подключение | USB-C |
| Интерфейсы | USB MIDI, HID, OSC, Serial |
| Расширение | 2 × Qwiic / STEMMA QT |
| Прошивка | CircuitPython |
После подключения к компьютеру плата по умолчанию определяется как USB MIDI-контроллер. Каждая площадка соответствует музыкальной ноте, а встроенный NeoPixel реагирует на касание.
Однако музыкальными проектами применение не ограничивается. CircuitPython позволяет переназначить входы и превратить SPOKE в:
- макроклавиатуру;
- игровой контроллер;
- панель управления видео;
- интерактивную инсталляцию;
- сенсорный пульт для программы;
- интерфейс управления освещением.
Код хранится непосредственно на плате в файле code.py. Для простых изменений даже не требуется устанавливать IDE – официальный сайт SPOKE предлагает браузерный редактор и готовые интерактивные инструменты.
Есть и два разъёма Qwiic / STEMMA QT, через которые можно подключать датчики и другие I2C-устройства.
Для более компактных устройств существует SPOKE-mini – набор с небольшой PCB и Raspberry Pi Pico H, который рассчитан уже на постоянную установку внутрь проекта.
Raspberry Pi подробно показала работу устройства в обзоре SPOKE на RP2040. Сам контроллер уже доступен в продаже через Pimoroni.
Для CLEX тема хорошо дополняет новинки микроконтроллеров и плат: здесь RP2040 используется уже не как обычная плата разработки, а как основа готового сенсорного интерфейса.
