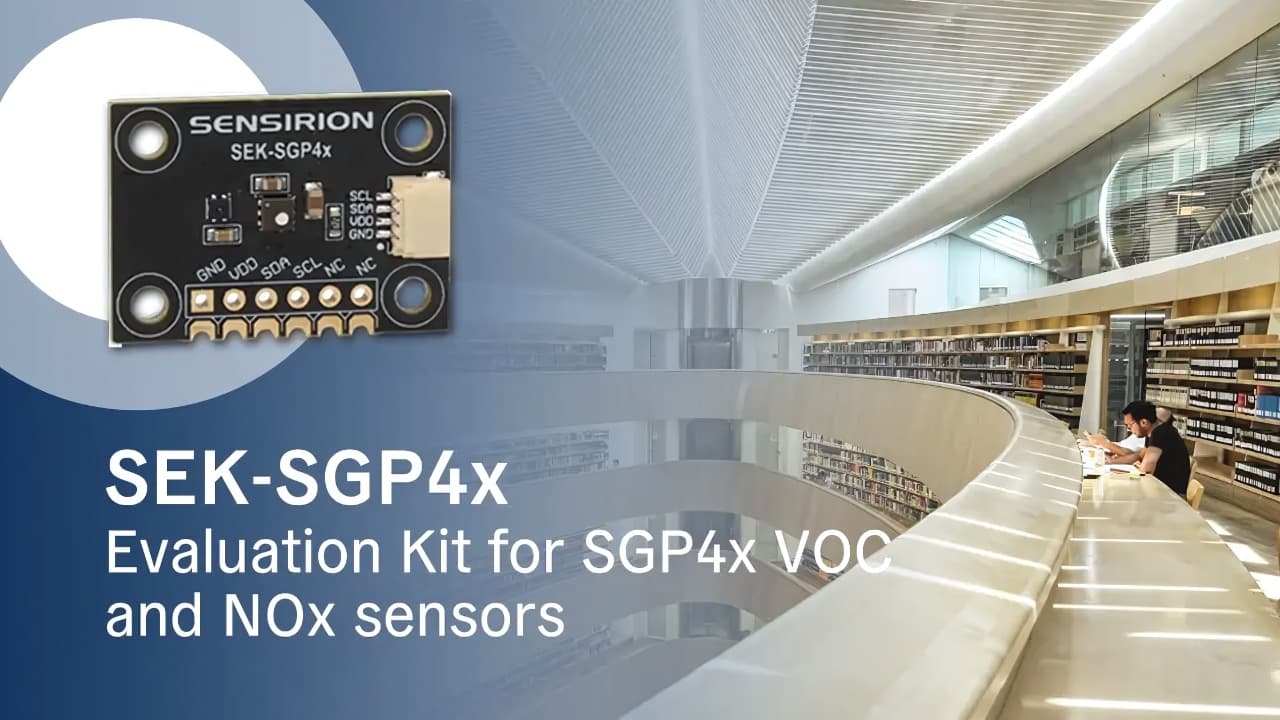

Sensirion выпустила набор SEK-SGP4x для датчиков VOC и NOx
Sensirion начала мировые поставки оценочного набора SEK-SGP4x. Он предназначен для проверки датчиков качества воздуха SGP40 и SGP41 и предоставляет разработчику прямой доступ к исходным измерениям.
Оценочные платы для датчиков качества воздуха нередко самостоятельно обрабатывают измерения и передают уже рассчитанный индекс. Это удобно для быстрого теста, но мешает разработчику проверить собственные алгоритмы и увидеть исходный сигнал сенсора.
В SEK-SGP4x встроенного микроконтроллера нет. Плата передаёт необработанные значения SRAW непосредственно от датчика, поэтому обработку можно выполнять на Arduino, другом контроллере или компьютере.
Набор поддерживает два режима работы:
SGP40 измеряет летучие органические соединения и подходит для очистителей воздуха, вентиляции и бытовых мониторов.
SGP41 дополнительно реагирует на оксиды азота и предназначен для более полного контроля качества воздуха и автоматического управления вентиляцией.
На плате также установлен датчик SHT41. Его показания температуры и влажности используются для компенсации влияния окружающих условий на газовые измерения.
Связь с сенсорами выполняется через I2C. Для Arduino доступны готовые драйверы Sensirion, поэтому комплект можно использовать без разработки протокола обмена с нуля.
Для подключения к компьютеру необходим Sensirion SensorBridge. Вместе с программой SEK-ControlCenter он позволяет просматривать исходные значения, VOC Index и NOx Index, рассчитанные фирменным алгоритмом Gas Index.
Такой набор подходит для разработки:
- мониторов воздуха;
- очистителей и рекуператоров;
- систем умного дома;
- автоматического управления вентиляцией;
- лабораторных стендов для сравнения алгоритмов.
