Raspberry Pi выпустила Programming Jig для серийной прошивки Compute Module 5
Raspberry Pi представила Compute Module 5 Programming Jig – устройство для автоматической подготовки модулей CM5 перед серийным производством. Оно может устанавливать операционную систему и конфигурацию безопасности практически без участия оператора.
Собрать один прототип на Compute Module 5 и подготовить несколько сотен одинаковых устройств – разные задачи. На серийном производстве каждый модуль нужно одинаково прошить, настроить и проверить, причём ручная подготовка быстро становится узким местом.
Для этого Raspberry Pi выпустила Compute Module 5 Programming Jig – настольную систему для автоматизированной подготовки CM5.

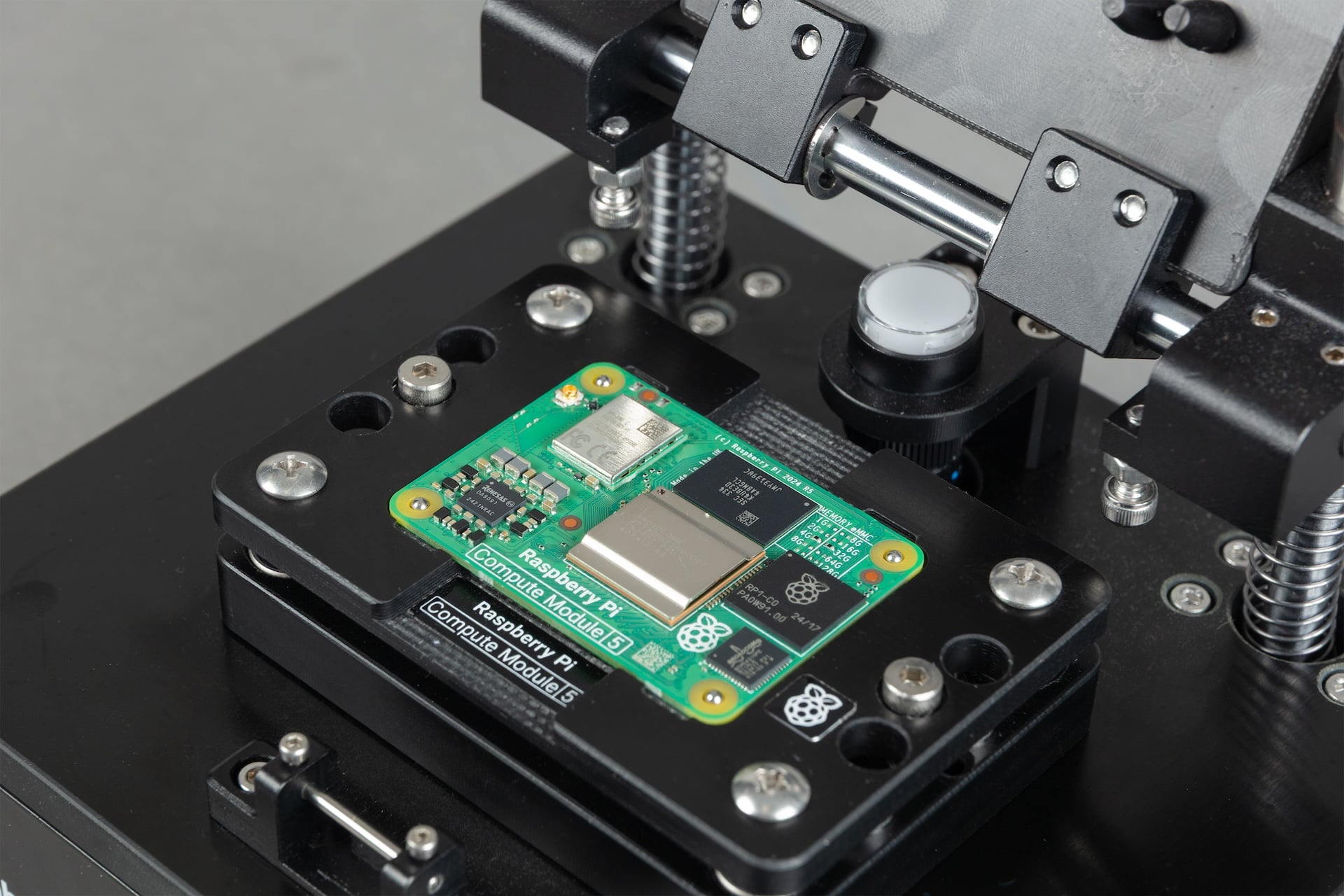

Работа построена максимально просто: оператор устанавливает Compute Module 5 в разъём, закрывает прижимной механизм и ждёт завершения операции. Состояние процесса показывает отдельный светодиод.
После первоначальной настройки дальнейшее вмешательство в процесс прошивки не требуется.
| Параметр | Compute Module 5 Programming Jig |
|---|---|
| Поддерживаемый модуль | Raspberry Pi Compute Module 5 |
| Основная задача | серийная прошивка и подготовка модулей |
| Установка ОС | поддерживается |
| Secure Boot | поддерживается |
| Полное шифрование диска | поддерживается |
| Сетевой интерфейс | Ethernet |
| Сервисный интерфейс | USB |
| Цена | $600 |
| Доступность | уже продаётся |
На задней панели предусмотрены отдельные Ethernet-порты для самого Programming Jig и устанавливаемого Compute Module 5, а также USB-порт для ручного обновления программного обеспечения системы.
Если подключить к одной сети порты JIG ETH и DUT ETH, подготовку модуля можно дополнительно ускорить за счёт прямого сетевого взаимодействия.
Аппаратная часть здесь только половина решения. Raspberry Pi построила программную систему вокруг двух собственных инструментов – rpi-image-gen и rpi-sb-provisioner.
Первый отвечает за формирование образов Raspberry Pi OS, второй предназначен для автоматизации защищённой подготовки устройств.
В результате через Programming Jig можно автоматизировать несколько операций:
- установку чистой операционной системы;
- настройку Secure Boot;
- включение полного шифрования накопителя;
- применение заранее подготовленной конфигурации;
- выполнение пользовательских сценариев подготовки устройства.
Система связана и с Raspberry Pi Imager. В версии 2.0.11 функции записи Compute Module переведены в публичный режим, поэтому образ самого Programming Jig можно адаптировать под конкретное производство, включая параметры Wi-Fi, пользователей и безопасности.
Отдельный интерес представляет именно автоматизация безопасности. При выпуске коммерческого оборудования ручная настройка Secure Boot и шифрования на каждом устройстве создаёт риск различий между экземплярами. Programming Jig позволяет выполнять эти операции по одному подготовленному сценарию.
Raspberry Pi уже начала продажи устройства через сеть официальных реселлеров. Цена составляет $600.
Таким образом, компания продолжает развивать Compute Module 5 не только как вычислительную платформу, но и как основу для серийных продуктов, где важны воспроизводимая прошивка и централизованная подготовка оборудования.
Другие новые платы и модули Raspberry Pi собраны в разделе Микроконтроллеры и платы.
Подробности и документация опубликованы в официальном сообщении Raspberry Pi.
