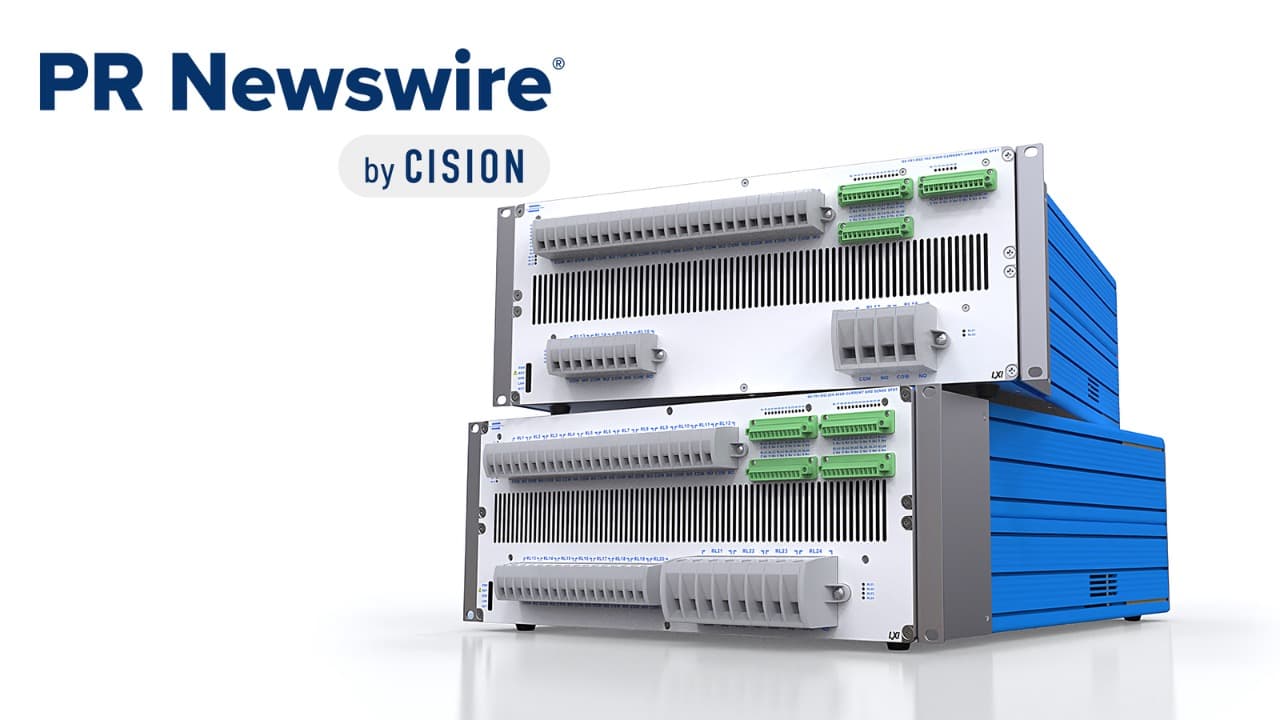

Pickering выпустила LXI-коммутатор 60-191 на 80 А и 300 В

При автоматических испытаниях мощной электроники недостаточно измерить напряжение и ток. Стенду приходится физически переключать несколько источников питания, нагрузок и измерительных линий, причём делать это программно и в строго заданной последовательности.

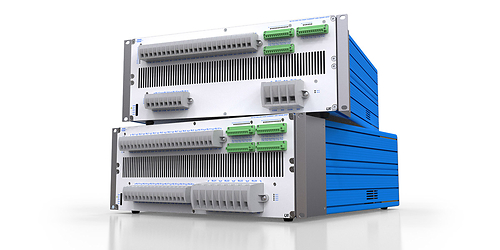

Новое семейство Pickering 60-191 переносит такую коммутацию в стандартный LXI-модуль формата 4U.

В зависимости от конфигурации внутри устанавливаются до двадцати герметичных контакторов на 40 А и до четырёх контакторов на 80 А. Максимальное коммутируемое напряжение составляет 300 В. Отдельные реле на 1 А используются для Sense-линий источников питания.

Каждым реле можно управлять независимо. Другой вариант – одной командой одновременно переключать пару силовых и пару измерительных контактов. Это соответствует типичной четырёхпроводной схеме подключения программируемого источника питания с Remote Sense.

Особенно интересен встроенный sequencing service. Контроллер хранит до 5000 заранее подготовленных последовательностей и может запускать их программным или аппаратным триггером. В результате критичная последовательность выполняется внутри самого прибора без постоянного обмена командами с управляющим компьютером.

Связь со стендом выполняется через 1000Base-T Ethernet с поддержкой LXI 1.5. Производитель предоставляет IVI и Direct I/O драйверы для Windows и Linux.

Поддерживаются распространённые среды разработки:

• Python;
• LabVIEW;
• C и C++;
• C#;
• MATLAB;
• Simulink.

По данным Pickering Interfaces, серия ориентирована на тестирование тяговых аккумуляторов и автомобильной электроники, топливных элементов, систем электролиза водорода, солнечных инверторов, накопителей энергии и мощных источников питания.

Например, её можно использовать вместе с анализатором мощности вроде Yokogawa WT1500: анализатор измеряет параметры, а 60-191 переключает исследуемые силовые цепи.
