Осциллографы Tektronix получили анализ цепей питания
Tektronix добавила в осциллографы серий 4B, 5B и 6B инструменты анализа распределительной сети питания. Измерения выполняются на работающей плате без разрыва петли обратной связи регулятора.
Просадка питания длительностью в доли миллисекунды может вызвать ошибку памяти или нестабильность высокоскоростного интерфейса, хотя обычное измерение напряжения покажет нормальный средний уровень.
Новое PDN Analysis Software связывает такие сбои с поведением реальной цепи питания. Осциллограф наблюдает переходный процесс после скачка нагрузки и по полученной форме сигнала рассчитывает параметры устойчивости регулятора.
Метод основан на SEPIA и не требует разрывать обратную связь источника питания или дорабатывать плату только ради измерения.
Программа определяет:
- запас по фазе и характер затухания переходного процесса;
- эквивалентную электрическую модель цепи;
- импеданс распределительной сети питания;
- спектр шума на отдельных линиях;
- влияние шума питания на джиттер высокоскоростного сигнала;
- коэффициент подавления пульсаций источником питания.
Расчёт устойчивости по реакции на ступенчатую нагрузку может занимать около 500 мкс. Двухпортовое измерение импеданса выполняется в диапазоне от 10 Гц до 50 МГц с использованием встроенного генератора осциллографа.

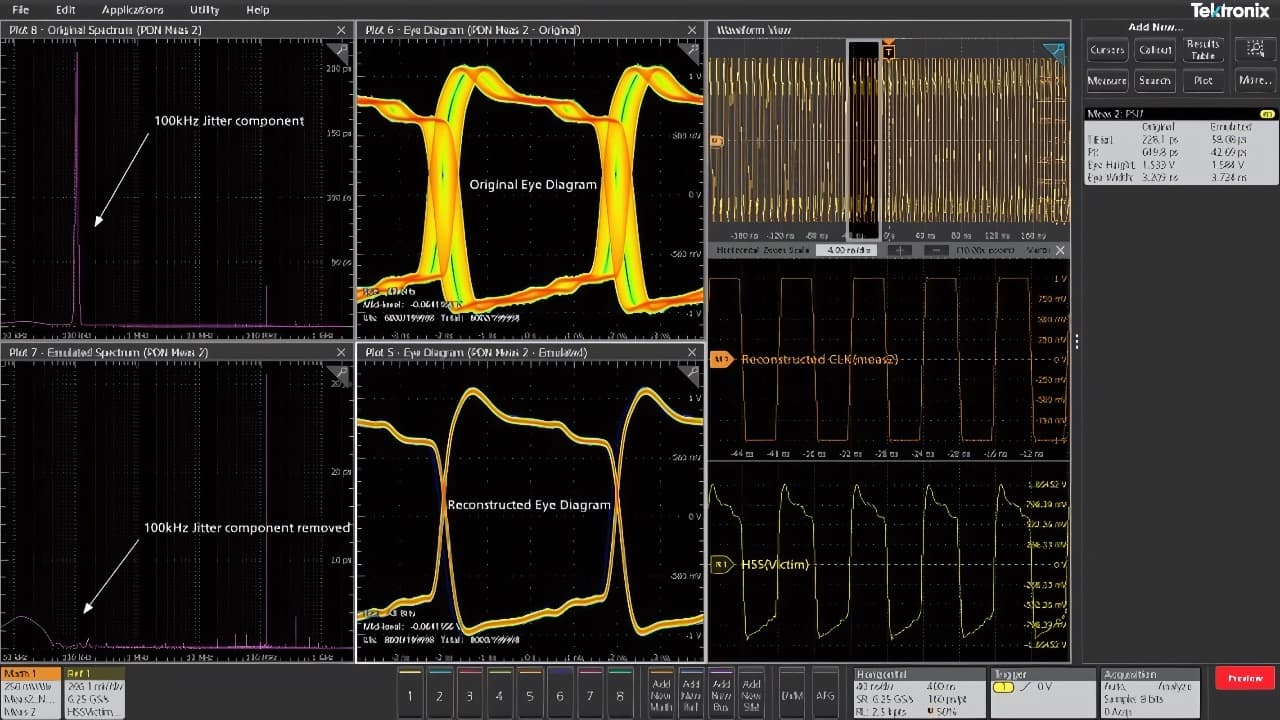

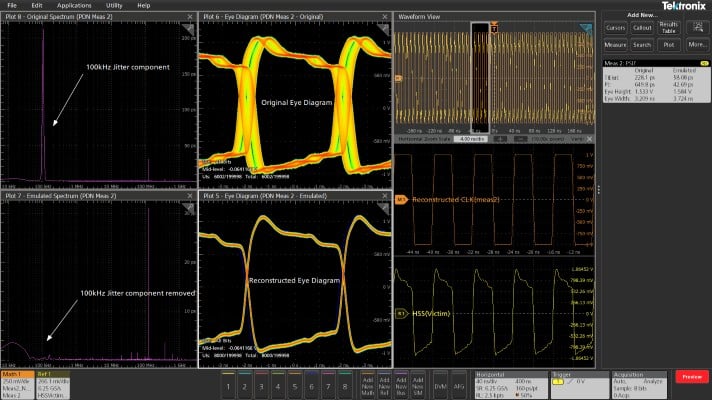

Отдельная функция сопоставляет периодические колебания фронтов цифрового сигнала с шумом конкретной линии питания. Это помогает понять, вызван ли джиттер передатчиком, разводкой сигнала или нестабильностью преобразователя напряжения.
| Совместимое оборудование | Доступность |
|---|---|
| Tektronix 4 Series B MSO | Опция или обновление пакета приложений |
| Tektronix 5 Series B MSO | Опция или обновление пакета приложений |
| Tektronix 6 Series B MSO | Опция или обновление пакета приложений |
PDN Analysis Software уже доступно по всему миру. Для измерения слабого шума и пульсаций Tektronix рекомендует использовать совместимые малошумящие осциллографы и специализированные пробники линий питания.
