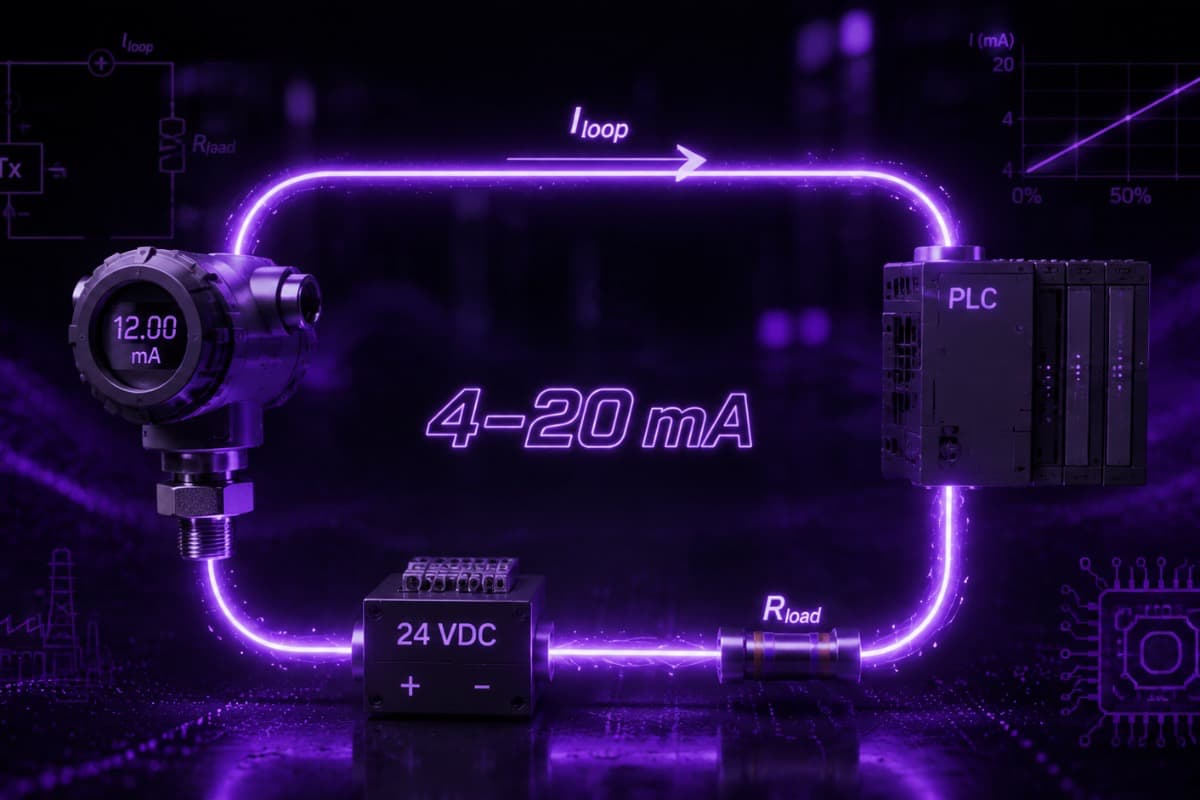

Токовая петля 4-20 мА: принцип работы, схема и подключение датчиков

Токовая петля – это способ передачи аналогового сигнала, при котором информация кодируется величиной электрического тока, протекающего по замкнутой цепи.

В промышленной автоматике наиболее распространён диапазон 4-20 мА. Датчик или измерительный преобразователь изменяет ток в петле в зависимости от измеряемой величины, а контроллер, PLC, индикатор или другой приёмник измеряет этот ток и преобразует его обратно в давление, температуру, уровень, расход или другой физический параметр.

Например, датчик давления 0-10 бар может выдавать:

Слово петля используется потому, что ток проходит по замкнутому последовательному контуру: от источника питания через датчик, линию и принимающее устройство, после чего возвращается к источнику.

Во всех последовательно соединённых участках такой цепи протекает один и тот же ток. Именно это свойство позволяет передавать аналоговый сигнал по длинному кабелю без прямой зависимости результата от падения напряжения на каждом участке провода.

Токовая петля – более широкое понятие, чем сам диапазон 4-20 мА. Существуют и другие токовые интерфейсы, однако 4-20 мА стал одним из основных стандартов промышленной автоматики и широко применяется в датчиках давления, уровня, температуры, расхода и других измерительных преобразователях.

Базовая информация о промышленных сигналах также собрана в справочнике по сигналам датчиков в автоматике.

Передатчик изменяет ток в линии пропорционально измеряемой величине. Нижней границе диапазона соответствует 4 мА, верхней – 20 мА.

Для линейного преобразователя зависимость выглядит так:

Например, если датчик температуры рассчитан на диапазон 0-100 °C, ток 12 мА соответствует примерно 50 °C. Для датчика давления 0-16 бар те же 12 мА означают около 8 бар.

Между контрольными точками сигнал изменяется непрерывно, поэтому нормальными являются и промежуточные значения, например 6,7 или 17,3 мА.

Важно, что информацию несёт именно величина тока, а напряжение в разных точках цепи может отличаться. Оно зависит от источника питания, сопротивления кабеля, входа приёмника и других последовательно включённых элементов.

Для практического расчёта можно использовать калькулятор токовой петли.

Напряжение удобно передавать на небольшие расстояния, но длинный кабель и подключённая нагрузка способны заметно влиять на его уровень.

В токовой петле передатчик регулирует именно ток цепи. Пока источник питания способен обеспечить необходимое напряжение для всей петли, ток 4-20 мА остаётся практически одинаковым во всех её участках.

Это даёт несколько практических преимуществ:

• падение напряжения на проводах не превращается напрямую в ошибку измеряемого сигнала;
• ток можно передавать на большие расстояния;
• два провода могут одновременно использоваться для питания датчика и передачи сигнала;
• обрыв линии легко отличить от нормального минимального сигнала;
• сигнал сравнительно устойчив к промышленным помехам;
• несколько последовательных элементов видят один и тот же ток.

При передаче 0-10 В ситуация другая. Если из-за кабеля, входного сопротивления или помех уровень 7,0 В превратился в 6,7 В, приёмник воспринимает это как изменение измеряемой величины.

В петле 4-20 мА падение нескольких вольт на линии допустимо, если у передатчика остаётся достаточный запас напряжения для поддержания требуемого тока.

Именно поэтому токовые интерфейсы особенно распространены у датчиков давления, уровня, расхода, температуры и другого промышленного оборудования.

Отдельное сравнение двух интерфейсов есть на странице 0-10 В и 4-20 мА.

Нижняя граница 4 мА выбрана не случайно. Такой сигнал называют живым нулём – измеряемая величина уже может быть равна нулю, но по линии всё равно течёт ток.

Для нормального рабочего диапазона:

4 мА = 0 %

12 мА = 50 %

20 мА = 100 %

Это позволяет отличить минимальное измеряемое значение от серьёзной неисправности линии.

Если датчик давления показывает 0 бар, исправная система должна выдавать около 4 мА, а не 0 мА.

Ток, близкий к нулю, может означать:

• обрыв кабеля;
• отсутствие питания петли;
• отключённый датчик;
• неправильное подключение;
• серьёзную неисправность преобразователя.

Кроме того, эти 4 мА можно использовать для питания электроники двухпроводного датчика.

В промышленном оборудовании диагностика может быть ещё точнее. Например, устройства, использующие рекомендации NAMUR NE43, способны формировать ток ниже рабочего диапазона или выше 20 мА для передачи информации о неисправности.

В двухпроводной схеме одна пара проводов используется одновременно для питания датчика и передачи измерительного сигнала.

Типовое подключение:

Через датчик и аналоговый вход проходит один и тот же ток. При минимальном измеряемом значении он составляет около 4 мА, и часть этой энергии используется для питания электроники самого преобразователя.

Поэтому для датчика важно минимальное рабочее напряжение между его выводами. Производитель обычно указывает его в технической документации.

Если значительная часть напряжения потеряется на длинном кабеле, входном сопротивлении или других элементах цепи, преобразователю может не хватить напряжения для нормальной работы.

Особенно заметно это бывает в верхней части диапазона, где ток достигает максимального значения.

Не все преобразователи 4-20 мА являются двухпроводными. Устройство может иметь отдельное питание и отдельный токовый выход.

У трёхпроводного варианта обычно есть:

• плюс питания;
• общий провод;
• сигнальный вывод 4-20 мА.

У четырёхпроводного преобразователя питание и токовый выход могут быть разделены ещё сильнее – две клеммы используются для питания и две для сигнала.

Упрощённо:

Главное отличие от двухпроводной схемы заключается в том, что электроника датчика уже не обязана питаться исключительно от тока петли.

Это позволяет создавать более сложные приборы с дисплеем, дополнительной обработкой сигнала, реле, цифровыми интерфейсами и повышенным энергопотреблением.

Но сама фраза «трёхпроводный датчик 4-20 мА» ещё недостаточна для правильного подключения. Нужно знать тип выходного каскада и схему конкретного производителя.

Для работы петли недостаточно только датчика. В последовательной цепи присутствует несколько электрических элементов.

Типичная система включает:

• источник питания;
• измерительный преобразователь;
• кабель;
• вход приёмника;
• при необходимости барьер, изолятор или другое промежуточное оборудование.

Все эти элементы создают падение напряжения.

Источник питания должен обеспечить напряжение, достаточное одновременно для:

Uпередатчика + Uнагрузки + Uкабеля + Uпрочих элементов

Если имеющегося напряжения недостаточно, передатчик физически не сможет установить 20 мА.

Поэтому при проектировании петли важно знать не только номинальные 24 В питания, но и минимальное напряжение работы передатчика, сопротивление входа PLC и сопротивление линии.

В документации токовых передатчиков часто указывается допустимая нагрузка – load resistance или burden. Она определяет, какое суммарное сопротивление может находиться в петле при заданном напряжении питания.

Максимальное сопротивление можно приблизительно определить так:

Rmax = (Vsupply − Vtransmitter) / Imax

где:

• Vsupply – напряжение источника питания;
• Vtransmitter – минимальное напряжение, необходимое передатчику;
• Imax – максимальный ток петли.

Например:

Vsupply = 24 В Vtransmitter = 12 В Imax = 20 мА

Получаем:

Rmax = (24 − 12) / 0,02

Rmax = 600 Ом

Эти 600 Ом относятся не только к входному резистору. В лимит попадает всё последовательное сопротивление, создающее падение напряжения.

В таком примере система укладывается в максимальные 600 Ом.

Но если суммарная нагрузка превысит допустимую, передатчику не хватит напряжения для формирования полного диапазона тока.

Сопротивление длинного кабеля создаёт падение напряжения:

U = I × R

Пусть полное сопротивление прямого и обратного проводника составляет 50 Ом.

При 20 мА:

U = 0,02 × 50

U = 1 В

Этот вольт не обязательно приводит к ошибке измерения. Ток петли по-прежнему может оставаться равным 20 мА, если у передатчика хватает запаса по напряжению.

Именно этим токовая передача отличается от обычной передачи аналогового напряжения.

При 4 мА на тех же проводах:

U = 0,004 × 50 = 0,2 В

При 20 мА:

U = 1 В

Поэтому худший режим для расчёта запаса напряжения обычно соответствует верхней части диапазона тока.

Сопротивление кабеля необходимо считать по полной длине электрической цепи – туда и обратно.

Для промышленной установки также учитывают клеммы, соединители, защитные устройства и другие элементы, находящиеся последовательно в петле.

Аналоговый токовый сигнал легко преобразовать в напряжение с помощью обычного резистора.

Используется закон Ома:

V = I × R

Один из стандартных вариантов – резистор 250 Ом.

При 4 мА:

V = 0,004 × 250 = 1 В

При 20 мА:

V = 0,020 × 250 = 5 В

Таким образом:

4-20 мА → 1-5 В

Такой резистор называют измерительным, шунтирующим или нагрузочным – конкретный термин зависит от схемы.

При выборе сопротивления важно проверить его мощность и влияние на общий запас напряжения петли.

При 20 мА и 250 Ом на нём падает 5 В, а рассеиваемая мощность составляет:

P = 0,02² × 250 = 0,1 Вт

Поэтому на практике выбирают резистор с подходящим запасом мощности и требуемой точностью.

Микроконтроллер обычно не измеряет ток напрямую. Сначала ток 4-20 мА преобразуют в напряжение на резисторе, после чего его измеряет АЦП.

Для АЦП с диапазоном до 3,3 В использовать классические 250 Ом напрямую нельзя:

20 мА × 250 Ом = 5 В

Это превышает допустимый диапазон обычного входа 3,3 В.

Можно уменьшить сопротивление. Например, при 150 Ом:

4 мА × 150 Ом = 0,6 В

20 мА × 150 Ом = 3,0 В

Получается диапазон:

0,6-3,0 В

Такой вариант оставляет некоторый запас до 3,3 В.

Но реальный промышленный вход обычно требует более сложной схемы. Дополнительно могут использоваться:

• защита от перенапряжения;
• RC-фильтр;
• операционный усилитель;
• гальваническая развязка;
• защита от неправильного подключения;
• точный измерительный резистор.

Подробнее особенности таких измерений разобраны в материале об аналоговом входе микроконтроллера.

У промышленных контроллеров аналоговый вход может уже быть рассчитан непосредственно на ток 4-20 мА.

В таком случае дополнительный внешний резистор обычно не нужен – измерительная цепь находится внутри модуля.

Пример:

Но встречаются разные типы аналоговых входов:

• токовые;
• напряженческие;
• универсальные;
• активные;
• пассивные;
• изолированные;
• с общим GND для нескольких каналов.

Поэтому перед подключением нужно проверить схему именно конкретного модуля PLC.

Если вход поддерживает только напряжение, ток можно преобразовать резистором в 1-5 В или другой подходящий диапазон.

Если токовый вход уже содержит внутренний измерительный резистор, установка дополнительного 250-омного резистора изменит нагрузку петли и может привести к неправильной работе.

Одна из причин ошибок при подключении 4-20 мА – путаница между активными и пассивными устройствами.

Одни аналоговые входы сами предоставляют питание для токовой петли. Другие только измеряют ток и требуют внешнего источника.

Условно:

активный вход способен подавать питание в петлю;

пассивный вход только принимает ток.

Но терминология производителей не всегда полностью одинакова, поэтому ориентироваться нужно прежде всего на электрическую схему подключения.

Если одновременно соединить два устройства, каждое из которых пытается питать петлю, можно получить неправильную работу или повреждение оборудования.

Если соединить пассивный передатчик и пассивный вход без внешнего источника, ток вообще не появится.

Для линейного преобразователя рабочий диапазон тока составляет 16 мА:

20 − 4 = 16 мА

Доля диапазона определяется так:

X = (I − 4) / 16

Например, при токе 12 мА:

X = (12 − 4) / 16

X = 8 / 16 = 0,5

То есть измеряемая величина находится на 50 % диапазона.

Если датчик давления рассчитан на 0-16 бар:

16 × 0,5 = 8 бар

Другой пример – датчик уровня 0-5 м:

I = 16 мА

(16 − 4) / 16 = 0,75

5 × 0,75 = 3,75 м

Для датчика с ненулевой нижней границей формула дополняется минимальным значением диапазона.

Так работают многие датчики давления, температуры, уровня и расхода.

Для масштабирования промышленных сигналов на сайте также есть калькулятор 4-20 мА для давления и калькулятор 4-20 мА для уровня.

Чтобы измерить ток 4-20 мА мультиметром, прибор включают последовательно в разрыв петли.

Схема:

Порядок проверки:

1. Отключить питание или безопасно разорвать нужный участок цепи.
2. Переставить щуп мультиметра в токовый разъём, если это требуется прибором.
3. Выбрать диапазон постоянного тока mA.
4. Включить мультиметр последовательно в петлю.
5. Подать питание и считать значение.
6. После проверки вернуть щуп в обычный разъём измерения напряжения.

Например:

4,02 мА – датчик находится около нижней границы;

11,9 мА – примерно половина диапазона;

19,98 мА – около верхней границы.

Перед диагностикой также полезно проверить сам прибор по инструкции как проверить мультиметр на работоспособность.

Калибратор токовой петли – специализированный прибор для проверки и настройки оборудования с сигналами 4-20 мА.

В зависимости от модели он может:

• измерять ток петли;
• имитировать заданный ток;
• формировать 4, 8, 12, 16 или 20 мА;
• плавно изменять значение;
• питать двухпроводный передатчик;
• проверять соответствие показаний PLC реальному входному току.

Например, если калибратор устанавливает ровно 12 мА, а PLC отображает 47 % диапазона вместо ожидаемых 50 %, можно искать ошибку в масштабировании, входном модуле или настройках контроллера.

Калибратор также позволяет проверять систему без реального датчика. Вместо датчика подключается источник тестового тока, после чего проверяется вся оставшаяся цепь.

Поскольку все элементы токовой петли соединены последовательно, обрыв одного проводника прекращает ток во всей цепи.

При нормальной работе минимальное значение сигнала составляет около 4 мА.

При полном обрыве:

I ≈ 0 мА

Это позволяет системе отличить реальный нулевой уровень измеряемой величины от неисправности кабеля.

Например, для датчика уровня:

4 мА = резервуар пуст;

0 мА = сигнал от датчика отсутствует.

Именно поэтому живой ноль является одним из важных преимуществ стандарта 4-20 мА.

В современных промышленных системах контроллер может дополнительно контролировать выход сигнала за допустимые пределы и формировать отдельную аварию датчика или линии.

Несмотря на простую последовательную схему, ошибки в токовых петлях встречаются регулярно.

• Не устанавливают источник питания в петлю, где и датчик, и вход являются пассивными.
• Подключают два активных устройства, каждое из которых пытается питать одну цепь.
• Соединяют двухпроводный датчик как обычный трёхпроводный.
• Не учитывают минимальное рабочее напряжение передатчика.
• Добавляют слишком большое последовательное сопротивление.
• Используют 250 Ом перед АЦП 3,3 В и получают до 5 В на входе.
• Подключают токовый выход к входу 0-10 В без преобразующего резистора.
• Устанавливают внешний шунт на входе PLC, где измерительный резистор уже встроен.
• Измеряют ток мультиметром параллельно цепи вместо последовательного подключения.
• Путают 0 мА и рабочий ноль 4 мА.
• Не учитывают общие потенциалы между промышленным оборудованием и микроконтроллером.

При поиске проблемы полезно последовательно проверить питание петли, реальный ток, напряжение на передатчике и падение напряжения на нагрузке.

Такой порядок обычно быстрее случайной замены датчиков и контроллеров.

Оба интерфейса используются для передачи аналоговых измерительных сигналов, но ведут себя в линии по-разному.

Для короткой линии внутри шкафа сигнал 0-10 В может быть вполне удобным. Для удалённого датчика в промышленной среде 4-20 мА часто оказывается более практичным.

Нельзя, однако, считать токовую петлю полностью нечувствительной к кабелю. Сопротивление линии всё равно создаёт падение напряжения и уменьшает доступный запас для передатчика.

Поэтому выбор интерфейса зависит от длины линии, типа оборудования, требуемой диагностики, помеховой обстановки и имеющихся входов контроллера.

Подробное сравнение находится на странице 4-20 мА или 0-10 В.

Перед включением новой линии 4-20 мА полезно проверить всю цепь как единую систему.

Для простой двухпроводной системы расчёт можно свести к проверке баланса напряжений:

Vsupply ≥ Vtransmitter + I × Rtotal

Наиболее жёсткое условие обычно проверяют при токе около 20 мА.

Если запас есть, передатчик способен поддерживать полный диапазон. Если запаса недостаточно, верхняя часть диапазона начнёт искажаться.

Для расчётов удобно использовать калькулятор токовой петли 4-20 мА, а общая информация о промышленных сигналах собрана в справочнике по сигналам датчиков в автоматике.
