Мини-пульт оператора: экран, кнопки, HMI и управление оборудованием
Мини-пульт оператора помогает управлять насосом, вентилятором, освещением, клапаном или другой автоматикой с одного экрана. Разбираем кнопки, HMI, дисплей, индикацию, аварии, ручной режим и связь с контроллером.
Когда одной кнопки уже мало
В простом устройстве достаточно одной кнопки: нажали - включили, нажали еще раз - выключили. Но как только в системе появляется несколько режимов, датчиков, аварий и настроек, одиночная кнопка перестает быть удобной.
Например, есть насос, вентилятор, датчик температуры, датчик уровня воды и ручной режим. Нужно видеть состояние, менять пороги, запускать оборудование вручную, понимать ошибки и не открывать ноутбук каждый раз.

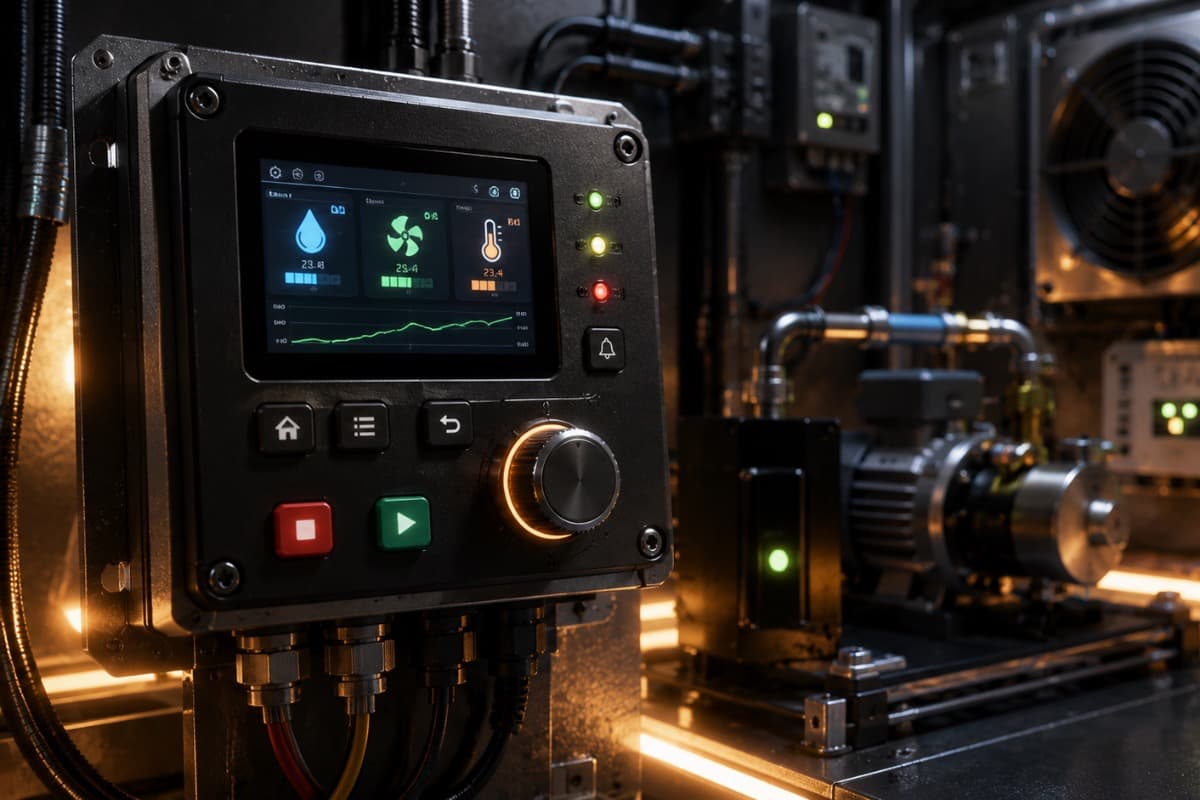

Для этого делают мини-пульт оператора. Это небольшой интерфейс рядом с оборудованием: экран, кнопки, энкодер, световые индикаторы или HMI-панель. Он не заменяет автоматику, а делает ее понятной человеку.
Такой пульт полезен в теплице, насосной группе, вентиляции, шкафу управления, небольшой производственной линии, лабораторной установке, системе полива или самодельном контроллере оборудования.
Что должен видеть оператор
Хороший пульт не обязан показывать все данные сразу. Его задача - быстро ответить на главные вопросы: что сейчас происходит, можно ли вмешаться и есть ли ошибка.
Для насоса важны уровень воды, состояние насоса и авария сухого хода. Для вентиляции - температура, режим и состояние вентилятора. Для освещения - включено оно или нет, какой режим активен и есть ли расписание.
Главный экран лучше строить вокруг текущего состояния. Не нужно превращать его в таблицу из двадцати строк. Если оператору приходится долго искать важную информацию, интерфейс уже плохой.
На главном экране обычно достаточно:
- статус системы;
- одно-два главных измерения;
- состояние исполнительных устройств;
- активный режим;
- авария, если она есть;
- короткая подсказка действия.
Остальные настройки можно убрать во вторые экраны.
Кнопки, энкодер или сенсорный экран
Физические кнопки остаются удобными там, где оператор работает в перчатках, рядом пыль, вода, вибрации или плохое освещение. Кнопку можно нажать не глядя, и она дает понятное ощущение действия.
Энкодер удобен для меню и числовых настроек. Повернули - изменили значение, нажали - подтвердили. Для маленького экрана это часто лучше, чем много отдельных кнопок.
Сенсорный экран выглядит современно, но не всегда практичен. В промышленной среде, влажности или грязи он может быть менее удобен, чем обычные кнопки. Зато для красивого меню, графиков и нескольких экранов сенсорный интерфейс подходит хорошо.
Выбор зависит не от моды, а от условий. Для теплицы и насосной автоматики часто лучше простые кнопки и надежная индикация. Для аккуратного щита или панели управления можно использовать HMI или TFT-дисплей.
Мини-дисплей или HMI-панель
Маленький OLED или TFT-дисплей хорошо подходит для компактного устройства на Arduino или ESP32. Он дешевый, гибкий и позволяет самому нарисовать интерфейс. Но всю логику меню, обновление экрана и обработку кнопок придется писать в программе.
HMI-панели - другой подход. Интерфейс собирается в редакторе, на экране размещаются кнопки, поля, индикаторы и страницы. Контроллер обменивается с панелью данными, а сама панель отвечает за отображение.
| Вариант | Когда подходит |
|---|---|
| OLED или маленький TFT | Компактный DIY-проект, простые экраны, низкая стоимость |
| Большой TFT | Красивый интерфейс, графики, несколько режимов |
| HMI-панель | Щит управления, промышленный вид, удобная разработка экранов |
| Кнопки без экрана | Простая автоматика с понятными режимами |
Если проект небольшой, экран на микроконтроллере может быть проще. Если нужен операторский интерфейс для оборудования, где важны страницы, параметры и статус, HMI часто удобнее.
Ручной режим не должен ломать автоматику
Ручной режим нужен почти в любой системе управления. Оператор может включить насос для проверки, открыть клапан, запустить вентилятор или выключить нагрузку на обслуживание.
Но ручной режим опасен, если он полностью отключает защиту. Например, оператор включил насос вручную, а воды в баке нет. Или запустил вентилятор при открытом сервисном люке. Или оставил клапан открытым и ушел.
Правильная логика такая: ручной режим разрешает команду оператора, но не отменяет критические защиты. Аварийный верхний уровень, сухой ход, перегрев, концевик безопасности и защита двигателя должны оставаться важнее ручной команды.
Состояния вместо хаоса
Удобно описывать работу пульта через состояния. Система не просто включает и выключает выходы, а находится в понятном режиме.
Например, для насосной автоматики состояния могут быть такими: ожидание, наполнение, бак полный, нет воды, авария перелива, ручной режим, обслуживание.
Для вентиляции: авто, ручное включение, ручное выключение, перегрев, ошибка датчика.
Такой подход делает интерфейс понятнее. На экране можно показывать не набор случайных флагов, а одно главное состояние. Оператор сразу видит: система работает нормально, ждет условия, выполняет действие или требует вмешательства.
Состояния также помогают в программе. Проще запретить неправильные переходы: из аварии нельзя сразу включить насос, из обслуживания нельзя автоматически запускать двигатель, после ошибки нужен сброс.
Индикация ошибок
Ошибка должна быть заметной и понятной. Плохой вариант - просто остановить оборудование без объяснения. Оператор видит, что насос не работает, но не понимает почему.
Лучше показывать короткое сообщение: "Нет воды", "Перегрев", "Датчик не отвечает", "Превышено время работы", "Аварийный уровень". Даже если экран маленький, можно вывести код ошибки и расшифровку в инструкции или на второй странице.
Цветовая индикация тоже помогает. Зеленый - нормальная работа, синий - процесс идет, желтый - предупреждение, красный - авария. Но цвет не должен быть единственным способом понять состояние. Текст, значок или отдельный индикатор делают интерфейс надежнее.
Для оборудования с удаленным мониторингом ошибку полезно не только показать, но и сохранить в журнал: когда появилась, сколько длилась и кто ее сбросил.
Связь пульта с контроллером
Пульт может быть частью самого контроллера или отдельным устройством. Если экран и кнопки подключены прямо к ESP32 или Arduino, схема получается простой. Все работает в одной программе.
Если используется отдельная HMI-панель, она обычно общается с контроллером по UART, RS-485, Modbus или другому интерфейсу. Такой вариант удобен для щитов управления и промышленного вида.
Важно заранее решить, где находится логика. Пульт не должен сам принимать критические решения, если основной контроллер отвечает за безопасность. Экран может отправить команду "запустить", но контроллер должен проверить условия: нет ли аварии, разрешен ли режим, можно ли включать нагрузку.
В хорошей архитектуре пульт - это интерфейс, а не единственное место, где живет безопасность.
Настройки
Через пульт удобно менять пороги: температуру включения вентилятора, уровень запуска насоса, время полива, задержку отключения, яркость подсветки. Но настройки могут быть опасными.
Если оператор случайно поставит время полива 999 минут или температуру вентиляции 80 градусов, автоматика станет вредной. Поэтому значения нужно ограничивать.
Например, если нормальный порог температуры находится в диапазоне 20-40 градусов, меню не должно позволять поставить 120. Если насос нельзя держать включенным дольше 5 минут, настройка не должна принимать 60 минут.
Полезно разделять обычные настройки и сервисные. Оператор может менять рабочий порог, а глубокие параметры доступны только администратору или через отдельный режим.
Пример структуры меню
Для небольшого пульта не нужно сложное меню. Достаточно нескольких экранов, которые легко запомнить.
- Главный экран - состояние системы и главные параметры.
- Ручное управление - включение разрешенных устройств.
- Настройки - пороги и задержки.
- Ошибки - текущая авария и история.
- Сервис - тест входов, выходов и датчиков.
Такое меню подходит для насоса, вентиляции, теплицы, полива, шкафа автоматики или лабораторной установки.
Главный экран должен открываться автоматически после простоя. Если оператор ушел из меню настроек, пульт не должен часами оставаться на второстепенной странице.
Код кнопок: короткий пример
Ниже пример не полноценного меню, а простой идеи: кнопка переключает режим, но авария имеет приоритет.
const int buttonPin = 4;
const int relayPin = 5;
const int alarmPin = 6;
bool manualMode = false;
void setup() {
pinMode(buttonPin, INPUT_PULLUP);
pinMode(alarmPin, INPUT_PULLUP);
pinMode(relayPin, OUTPUT);
}
void loop() {
bool alarmActive = digitalRead(alarmPin) == LOW;
if (digitalRead(buttonPin) == LOW) {
manualMode = !manualMode;
delay(250);
}
if (alarmActive) {
digitalWrite(relayPin, LOW);
return;
}
digitalWrite(relayPin, manualMode ? HIGH : LOW);
}
В реальном пульте нужно добавить нормальный антидребезг, отдельные состояния, экран, таймеры и обработку удержания кнопок. Но главный принцип уже виден: авария выключает нагрузку независимо от ручного режима.
Чего не стоит делать в интерфейсе
Плохой пульт часто перегружен. На экране слишком много чисел, кнопки подписаны непонятно, авария выглядит как обычное сообщение, а ручной режим включается без подтверждения.
Еще одна ошибка - делать интерфейс красивым, но не обслуживаемым. Если через месяц никто не помнит, что означает значок, комбинация кнопок или мигающий светодиод, пользоваться таким пультом неудобно.
Лучше проще, но яснее. Кнопка должна делать ожидаемое действие. Ошибка должна быть заметной. Настройка должна иметь понятный диапазон. Состояние системы должно читаться за несколько секунд.
Пульт оператора - это не витрина. Это рабочий инструмент рядом с оборудованием.
Какой вариант собрать первым
Для первого мини-пульта лучше выбрать конкретную задачу, а не пытаться сделать универсальную панель на все случаи.
Хороший старт - управление одним насосом или вентилятором:
- один экран с текущим состоянием;
- две-три кнопки;
- автоматический и ручной режим;
- один датчик;
- одно реле или MOSFET;
- аварийное состояние;
- понятная индикация.
После этого можно добавлять меню настроек, журнал, несколько выходов, HMI-панель, Modbus, Wi-Fi или удаленный мониторинг.
Самое важное - не количество экранов, а предсказуемое поведение. Если оператор понимает, что происходит и почему оборудование не включается, пульт уже выполняет свою задачу.
