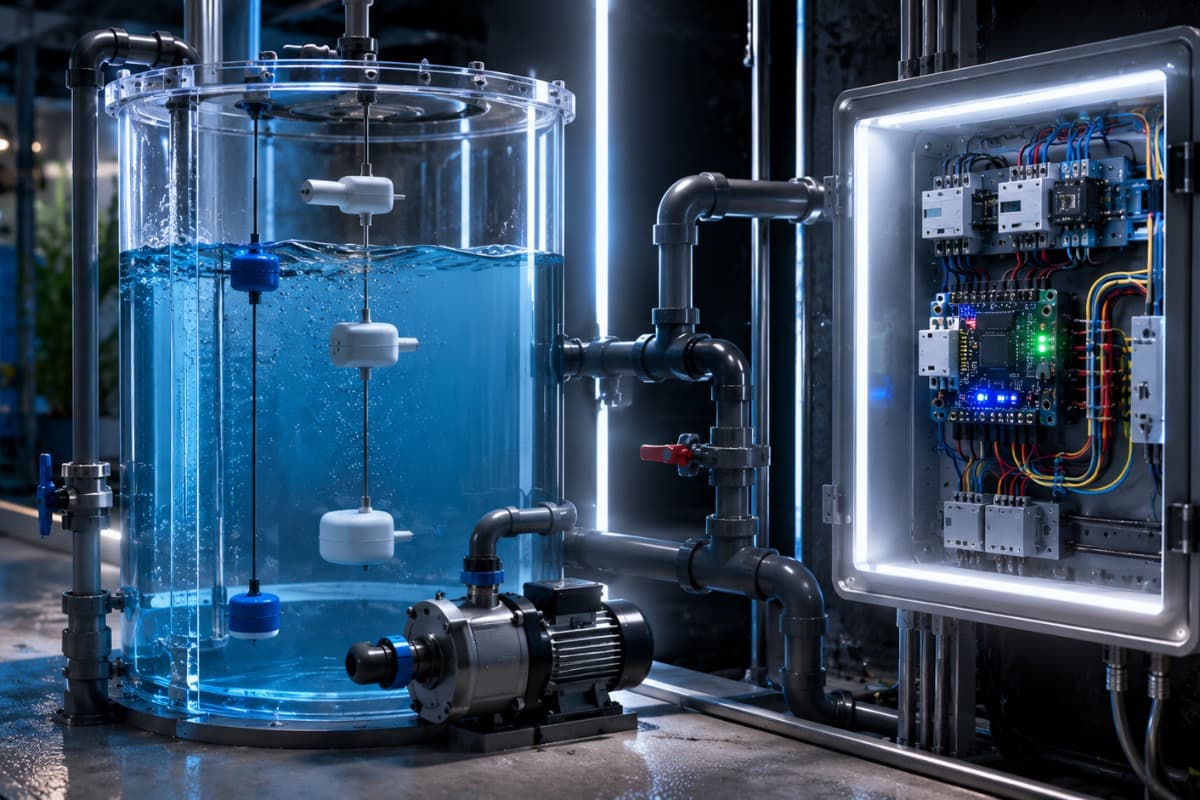

Автоматический контроль уровня воды: насос, датчики, аварийная защита и сухой ход
Автоматический контроль уровня воды защищает насос, бак и оборудование от перелива, сухого хода и аварий. Разбираем поплавковые, ультразвуковые и контактные датчики, управление насосом, реле, питание и логику безопасной работы.
Почему уровень воды лучше контролировать автоматически
Вода в баке, колодце, накопительной емкости или техническом резервуаре кажется простой задачей: если мало - включить насос, если много - выключить. Но на практике именно такие системы часто создают неприятные аварии.
Насос может включиться без воды и работать на сухую. Бак может переполниться из-за застрявшего поплавка. Датчик может окислиться. Реле может зависнуть. Питание может просесть в момент старта двигателя. Если система стоит без присмотра, маленькая ошибка быстро превращается в затопление, перегрев насоса или простой оборудования.
Автоматический контроль уровня нужен не только для удобства. Он делает систему предсказуемой:
- не дает насосу работать без воды;
- отключает наполнение при достижении верхнего уровня;
- защищает от перелива;
- показывает аварийное состояние;
- позволяет вести журнал включений;
- помогает понять, когда вода заканчивается слишком быстро;
- снижает риск ручных ошибок.
Хорошая автоматика уровня воды не просто включает насос. Она учитывает задержки, аварийные состояния, состояние датчиков и поведение системы при сбоях.
Где встречается такая задача
Контроль уровня воды нужен не только в промышленности. Он встречается в частных домах, теплицах, поливе, увлажнителях, бассейнах, котельных, аквариумах, автомойках, системах охлаждения и накопительных баках.
Сценарии могут быть разными. В одном случае нужно наполнить бак из скважины и остановить насос при верхнем уровне. В другом - не дать дренажному насосу работать, когда воды уже нет. В третьем - включать насос только если в исходной емкости есть вода, а приемный бак еще не полный.
Самая простая схема часто работает по двум точкам: нижний уровень включает насос, верхний выключает. Но для надежной системы этого мало. Нужны ограничения по времени, защита от сухого хода, ручной режим, индикация ошибки и понятное поведение после перезапуска питания.
Два уровня лучше одного
Если использовать только один датчик уровня, насос будет включаться и выключаться около одной точки. Вода немного ушла - насос включился. Вода поднялась - насос выключился. Если уровень колеблется, реле будет щелкать слишком часто.
Лучше использовать два уровня: нижний и верхний.
Нижний уровень говорит: воды мало, можно начинать наполнение. Верхний уровень говорит: бак заполнен, насос нужно остановить. Между этими точками система не дергает насос и спокойно ждет.
Такой принцип похож на гистерезис в терморегуляторе. Есть отдельный порог включения и отдельный порог выключения. Это уменьшает количество запусков, продлевает срок службы насоса и делает работу системы стабильнее.
Для дренажной задачи логика обратная. Верхний уровень включает откачку, нижний - выключает насос, чтобы он не работал на сухую.
Поплавковый датчик: самый понятный вариант
Поплавковый датчик - один из самых простых способов контролировать уровень воды. Внутри обычно находится магнит и геркон или механический контакт. Когда вода поднимает поплавок, состояние контакта меняется.
Плюс поплавкового датчика - простота. Его легко понять, легко проверить мультиметром и легко подключить к контроллеру или реле. Он не требует сложных расчетов и хорошо подходит для баков, накопительных емкостей и простых систем полива.
Но у него есть механика. Поплавок может застрять, покрыться грязью, цепляться за стенку бака или неправильно работать в пене и turbulentной воде. Поэтому его нужно ставить так, чтобы он свободно двигался и не мешал потоку.
Для ответственной системы лучше использовать не один поплавок, а минимум два: рабочий и аварийный.
Ультразвуковой датчик: когда не хочется касаться воды
Такой метод измерения мы подробно рассматривали в статье Защита насоса от сухого хода. Ультразвуковой датчик измеряет расстояние до поверхности воды. Его ставят сверху емкости, и он не касается жидкости. Это удобно, если вода грязная, химически активная или в бак трудно опустить поплавок.
Такой датчик может показывать не просто "есть вода" или "нет воды", а примерный уровень в сантиметрах или процентах. На экране можно вывести остаток воды, построить график расхода или заранее предупредить, что бак скоро опустеет.
Но ультразвук чувствителен к условиям. Пена, пар, конденсат, узкая горловина, наклонная поверхность, сильное волнение и неправильное крепление могут искажать измерение. В закрытом влажном баке датчик тоже нужно защищать.
Ультразвуковой вариант хорош для наблюдения и плавного измерения. Для аварийного отключения насоса часто все равно оставляют простой резервный датчик.
Контактные электроды: дешево, но не всегда надежно
Контроль уровня можно сделать электродами. Когда вода касается двух контактов, между ними появляется проводимость. Контроллер понимает, что уровень достиг точки установки электродов.
Метод простой и дешевый, но у него есть ограничения. Вода должна проводить ток. Чистая дистиллированная вода может определяться плохо. Контакты могут окисляться, загрязняться или покрываться налетом. Если подать постоянный ток, электролиз и коррозия ускорятся.
Для грубого контроля технической воды такой способ иногда подходит. Для питьевой воды, грязной жидкости или долгой автономной работы лучше выбирать более надежный датчик.
Если используются электроды, их не стоит включать напрямую в силовую цепь. Лучше считывать их через безопасную слаботочную схему и продумать защиту от коррозии.
Насос и силовая часть
Контроллер не должен питать насос напрямую. Даже маленький DC-насос потребляет больше тока, чем может выдать GPIO. Насосу нужен силовой ключ, реле, контактор или готовый модуль управления.
Для небольшого DC-насоса удобно использовать MOSFET. Для насоса на 220 В обычно используют реле, твердотельное реле или контактор - в зависимости от мощности и требований безопасности. Для мощных двигателей важны пусковые токи: в момент старта насос может потреблять значительно больше, чем в рабочем режиме.
Управление насосом должно учитывать не только команду "включить". Нужно понимать, есть ли вода на входе, не заполнен ли бак, не сработала ли авария и не превышено ли допустимое время работы.
Сухой ход: главный враг насоса
Сухой ход - это работа насоса без воды или с недостаточным количеством воды. Для многих насосов это опасный режим. Вода охлаждает, смазывает или просто создает нормальные условия работы. Без нее насос греется, шумит, теряет производительность и может выйти из строя.
Защиту от сухого хода можно сделать разными способами. Самый простой - датчик нижнего уровня в исходной емкости. Если воды нет, насос не включается. Другой вариант - датчик потока или давления. Если насос включился, а поток не появился, значит что-то не так.
Надежнее всего сочетать несколько признаков. Например, разрешать запуск только при наличии воды и отключать насос, если за определенное время уровень в баке не изменился.
Это особенно важно для систем, которые работают без человека: полив, накопительный бак, дренаж, теплица, техническая емкость.
Логика с аварийным таймером
Даже если датчики подключены правильно, система должна иметь ограничение по времени. Если насос включился, но верхний уровень не достигнут слишком долго, что-то пошло не так.
Возможные причины:
- в бак не поступает вода;
- насос не качает;
- трубка слетела;
- датчик верхнего уровня не сработал;
- вода уходит через утечку;
- перепутаны входы датчиков;
- реле зависло.
В такой ситуации автоматика должна отключить насос и перейти в ошибку, а не продолжать работать бесконечно.
Простая идея: если насос работает дольше заданного времени, отключить его и показать аварийный статус. После этого запуск можно разрешить только вручную или после отдельного сброса ошибки.
Пример логики для бака
Ниже пример общей логики для наполнения бака. Это не готовая программа, а каркас поведения.
if (emergencyLevelActive) {
pumpOff();
setError("OVERFLOW");
}
if (!sourceWaterOk) {
pumpOff();
setError("NO_SOURCE_WATER");
}
if (!pumpRunning && tankLowLevel && sourceWaterOk) {
pumpOn();
pumpStartTime = millis();
}
if (pumpRunning && tankHighLevel) {
pumpOff();
}
if (pumpRunning && millis() - pumpStartTime > maxPumpTime) {
pumpOff();
setError("PUMP_TIMEOUT");
}
Главное здесь - насос включается только при нормальных условиях, выключается по верхнему уровню и имеет аварийное ограничение по времени. В реальной системе еще добавляют антидребезг датчиков, ручной режим, индикацию и журнал событий.
Что показывать пользователю
Система уровня воды должна быть понятной. Если она просто включает и выключает насос без индикации, при сбое трудно понять, что случилось.
Полезно показывать несколько состояний: бак пустой, идет наполнение, бак полный, нет воды на входе, авария перелива, превышено время работы насоса. Это можно сделать светодиодами, дисплеем, зуммером, веб-страницей или сообщением в системе мониторинга.
Для бытового проекта достаточно простой индикации. Например, зеленый - все нормально, синий - насос работает, красный - ошибка. Для технической системы лучше хранить события: когда насос включался, сколько работал, почему остановился.
Индикация не должна быть украшением. Она помогает быстро понять, где проблема: вода, датчик, насос, питание или логика.
Таблица выбора датчика
| Задача | Подходящий вариант |
|---|---|
| Простой бак с водой | Поплавковые датчики нижнего и верхнего уровня |
| Измерение остатка в процентах | Ультразвуковой датчик сверху |
| Аварийный перелив | Отдельный верхний поплавок |
| Защита насоса от сухого хода | Датчик уровня в исходной емкости или датчик потока |
| Грязная вода | Поплавок или защищенный промышленный датчик |
| Минимальная стоимость | Контактные электроды, если вода проводящая |
Ошибки, которые лучше предусмотреть заранее
В системах воды ошибки часто появляются не в первый день. На столе все работает идеально, но через неделю датчик покрывается налетом, провод окисляется, поплавок цепляется за стенку, а блок питания уходит в просадку при старте насоса.
Поэтому лучше сразу думать не только о нормальном режиме, но и об отказах. Что будет, если датчик нижнего уровня оборвется? Что будет, если верхний датчик залипнет? Что будет после пропадания электричества? Что будет, если насос включился, но вода не пошла?
Частые слабые места:
- один датчик без резервного аварийного уровня;
- нет ограничения времени работы насоса;
- поплавок установлен слишком близко к стенке;
- провода идут рядом с силовыми линиями;
- блок питания выбран без запаса;
- нет защиты от влаги в соединениях;
- после аварии система сама снова включает насос без проверки.
Лучше потратить время на эти сценарии до установки, чем потом искать причину рядом с мокрым полом или сгоревшим насосом.
Как собрать надежную версию
Надежная система контроля уровня воды строится не вокруг одного датчика, а вокруг понятной логики безопасности.
Для бака с наполнением хороший минимальный набор такой: нижний рабочий уровень, верхний рабочий уровень, аварийный верхний уровень, контроль воды в исходной емкости и таймер максимальной работы насоса.
Для дренажной системы логика другая: верхний уровень включает откачку, нижний выключает насос, а аварийный верхний уровень сообщает, что насос не справляется.
Если используется контроллер, он должен помнить состояние ошибки и не пытаться бесконечно запускать насос. Если система простая и собрана на реле, стоит использовать проверенные схемы с нормально замкнутыми аварийными цепями.
Самая полезная проверка перед установкой - имитировать отказы. Отключить датчик, поднять аварийный поплавок, убрать воду на входе, зажать трубку, выключить и включить питание. Если система ведет себя понятно, ее можно ставить в реальный объект.
